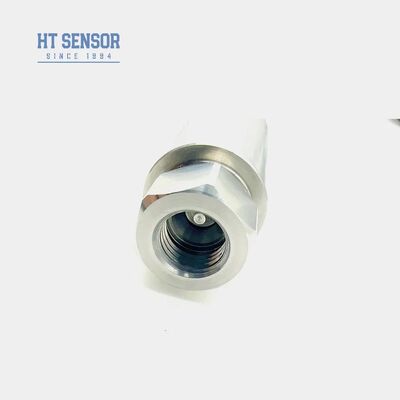

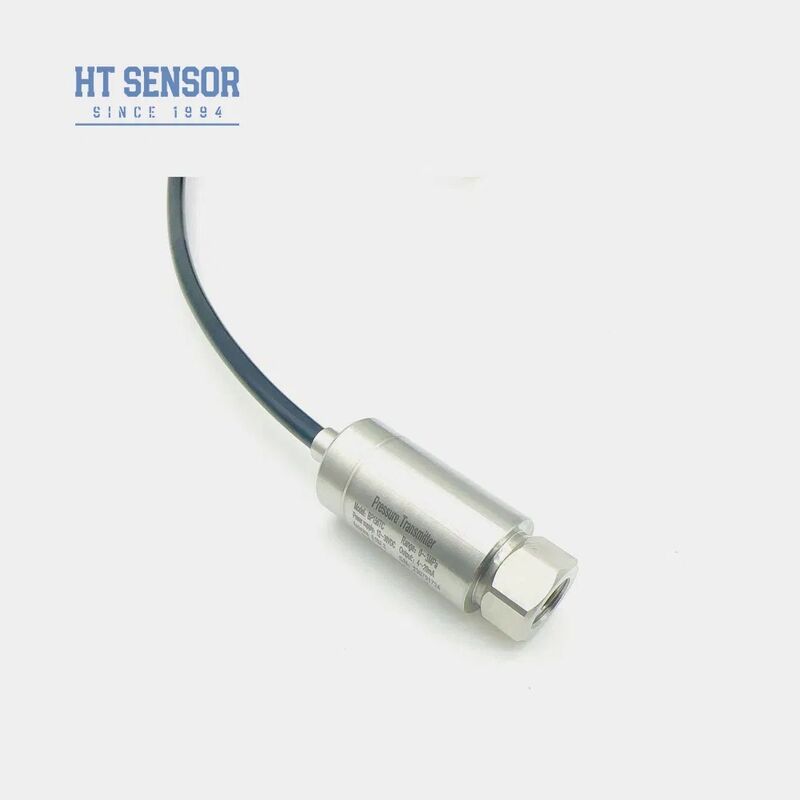

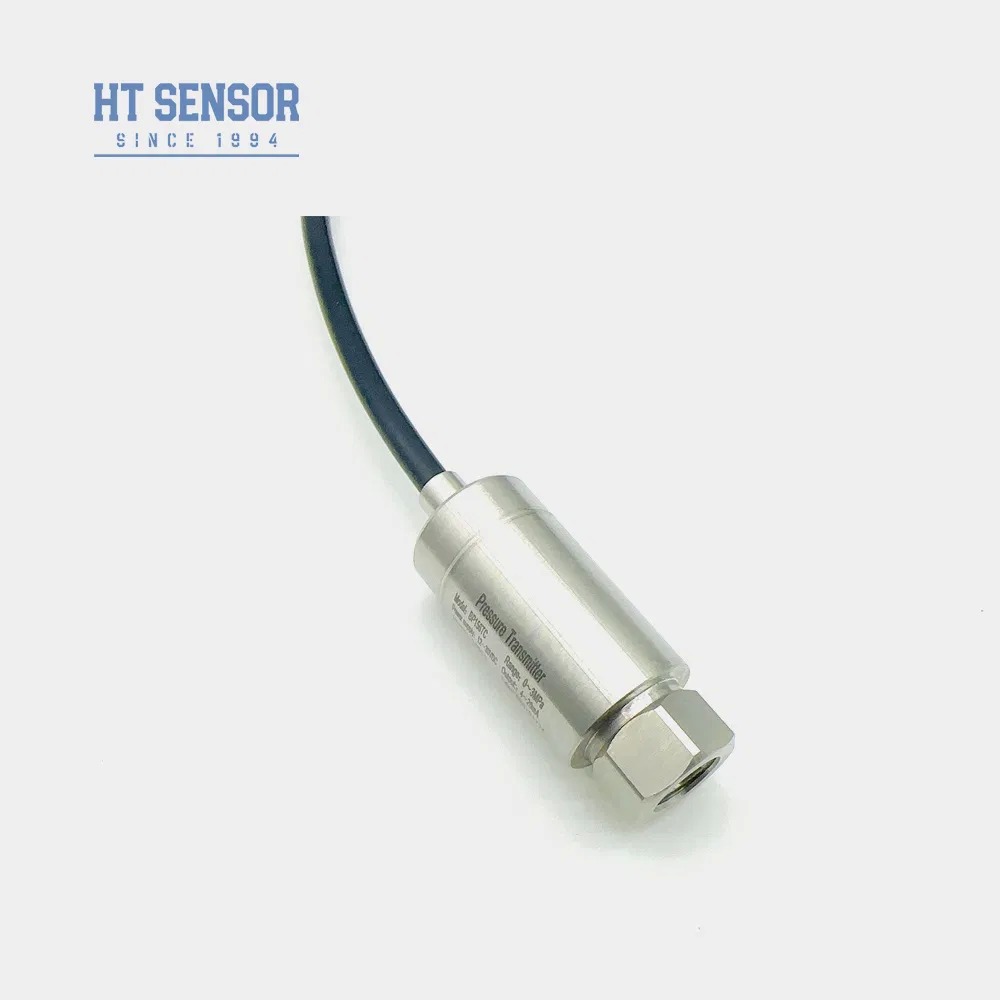

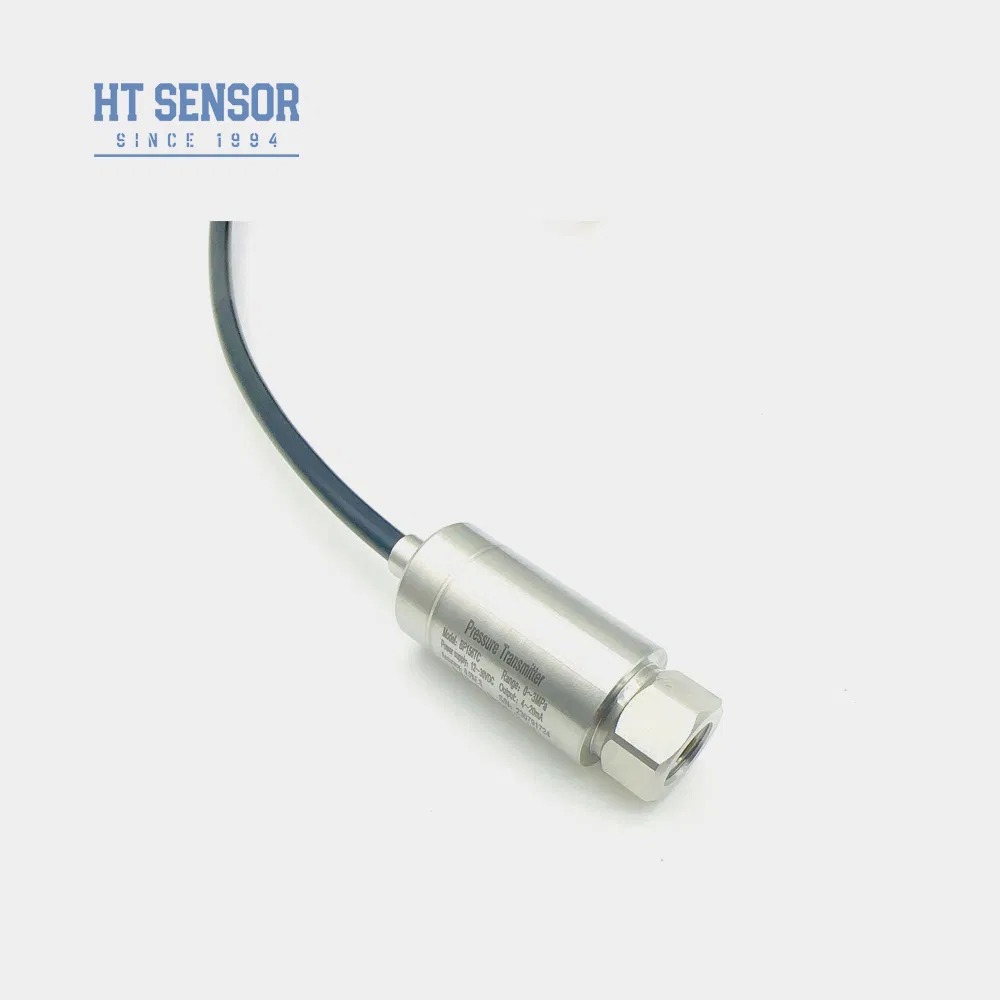

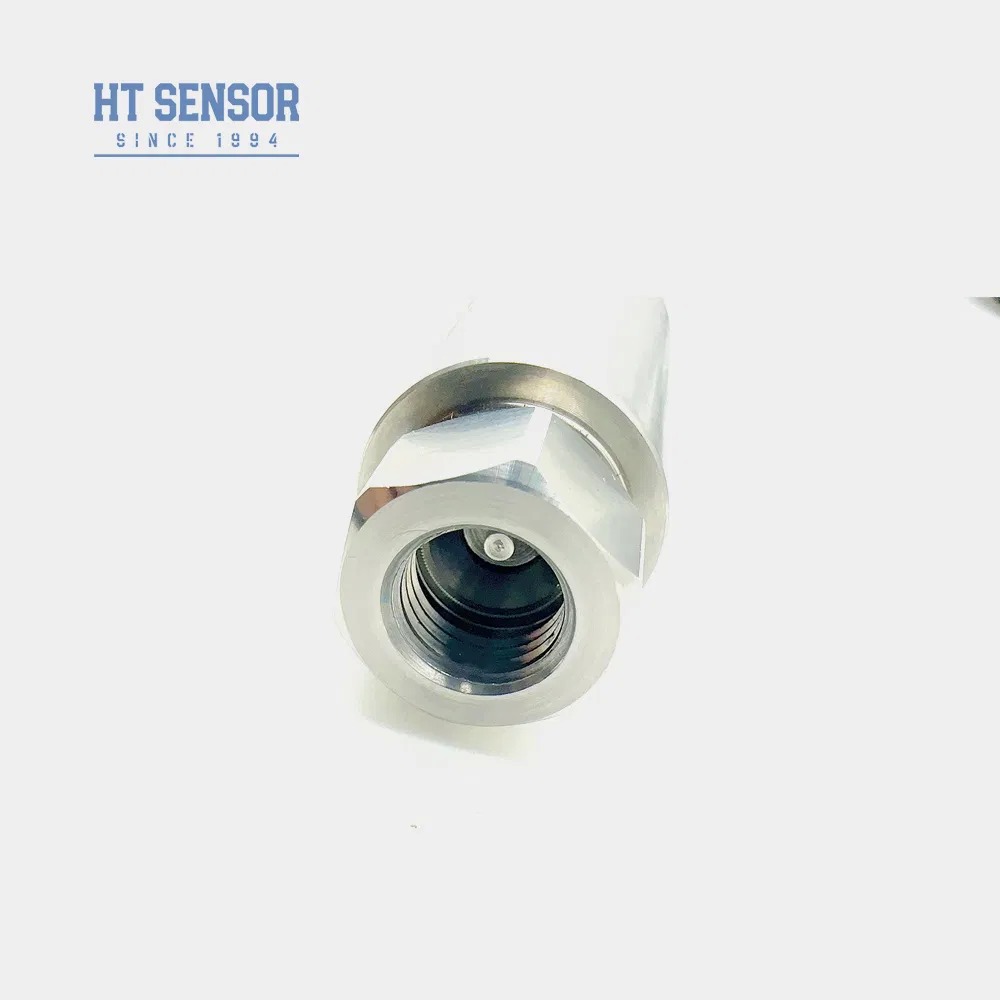

BP156 Bộ truyền áp suất
Máy truyền áp BP156 là một giải pháp hiệu quả về chi phí được phát triển đặc biệt cho máy nén không khí và thiết bị làm lạnh.Tích hợp công nghệ mới nhất và có một mạch phát điện hiệu suất cao độc lập được phát triển bởi công ty của chúng tôi, máy phát này cung cấp kích thước nhỏ gọn, chống ẩm mạnh mẽ, và khả năng chống nhiễu điện từ tuyệt vời. thử nghiệm nghiêm ngặt và lựa chọn lão hóa cho các thành phần,Sản phẩm bán kết thúc, và sản phẩm hoàn thành đảm bảo hiệu suất ổn định và đáng tin cậy.
Tính năng sản phẩm
- Phạm vi đo rộng với cấu trúc thép không gỉ
- Nhiều cấu hình giao diện áp suất có sẵn
- Thiết kế nhỏ gọn và nhẹ
- Chuẩn đoán không và quy mô đầy đủ có thể điều chỉnh
- Chi tiết cao với tất cả các cấu trúc thép không gỉ
Ứng dụng
- đo áp suất của khí và chất lỏng không ăn mòn bằng thép không gỉ 316L
- Ứng dụng trong ngành hàng hải và hàng không
- Các quy trình công nghiệp bao gồm dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
- Hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất
| Parameter | Thông số kỹ thuật |
|---|
| Phạm vi đo | 0kPa ~ 10kPa...5MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10MPa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g, 55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
Thông số kỹ thuật tín hiệu đầu ra
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | | 3 dây |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V | 5VDC | |
Ví dụ chọn lọc
Thông tin đặt hàng
Những lời khuyên quan trọng khi đặt hàng
- Đảm bảo môi trường đo là tương thích với các bộ phận tiếp xúc của sản phẩm
- Các sản phẩm loại chống nổ không bao gồm đầu màn hình kỹ thuật số
- Đối với máy phát có màn hình LCD hoặc LED, nguồn điện không nên thấp hơn 20VDC
- Lắp đặt các thiết bị bảo vệ sét và đảm bảo đặt đất đúng cách để hoạt động đáng tin cậy
- Đối với nhiệt độ hoạt động dưới -20oC, chọn niêm phong vòng O EPDM thay vì cao su Fluoro
- Độ dài cáp mặc định là 1,5m (vật liệu polyethylene); chỉ định các vật liệu thay thế nếu cần thiết
- Thông báo cho chúng tôi về các yêu cầu đặc biệt bao gồm rung động mạnh, lực va chạm, hoặc nhiễu điện từ
Hướng dẫn đặt hàng
BP15X. Máy truyền áp suất tương tự.
| Mã | Xác định xây dựng |
|---|
| 5 | Máy cắm Packard |
| 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét |
| 7 | Bộ kết nối Mini Hirschmann |
| 8 | Bộ kết nối Hirschmann lớn |
| Mã | Cung cấp điện |
|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Các loại khác |
| Mã | Tín hiệu đầu ra |
|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Mã | Kết nối áp suất |
|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Các loại khác (¢50.4 Flange) |
| Mã | Kết nối điện |
|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cáp niêm phong ổ cắm 1,5 mét |
| B4 | Các loại khác |
| Mã | Loại áp suất |
|---|
| G | Áp suất đo |
| A | Áp lực tuyệt đối |
| S | Áp suất tham chiếu được niêm phong |
Câu hỏi thường gặp
Các thiết bị truyền cảm biến áp suất của anh có tính năng gì?
Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
Tôi có thể tùy chỉnh các thông số kỹ thuật đặc biệt?
Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
Công suất sản xuất của anh bao nhiêu?
Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có khả năng hoàn toàn đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
Thời gian giao hàng thông thường là bao lâu?
5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
Giá của sản phẩm thế nào?
Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác lâu dài.
Bảo hành sản phẩm và dịch vụ sau bán hàng là bao nhiêu?
Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và đội ngũ sau bán hàng của chúng tôi sẽ trả lời câu hỏi của bạn trong vòng 24 giờ.
