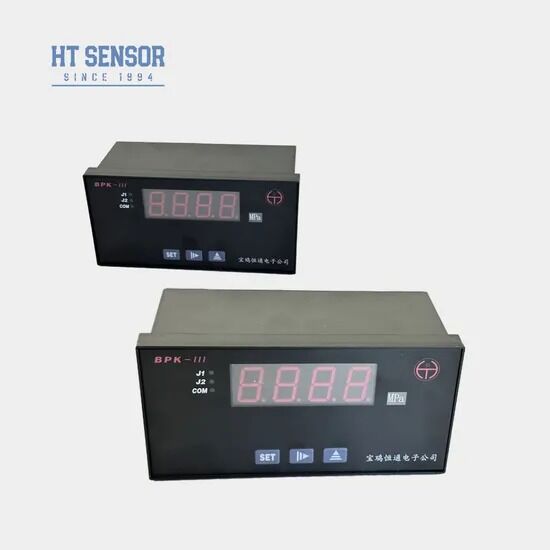

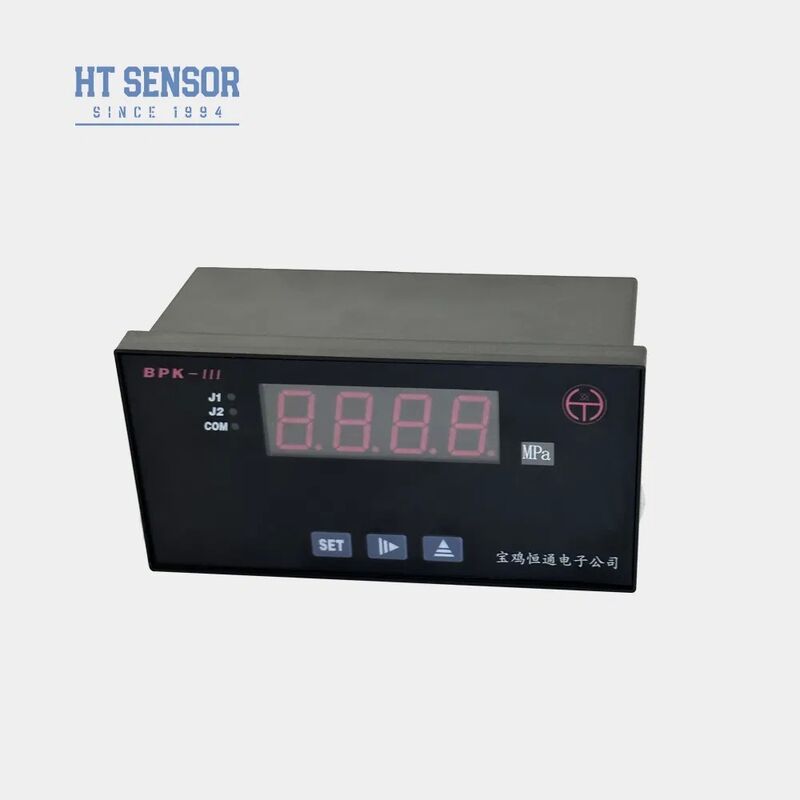

BPK-III Chuyển đổi áp suất đầu vào nhiều loại, đo nhiệt độ
BPK-III Biểu đồ hiển thị áp suất đầu vào đa loại Biểu đồ nhiệt độ

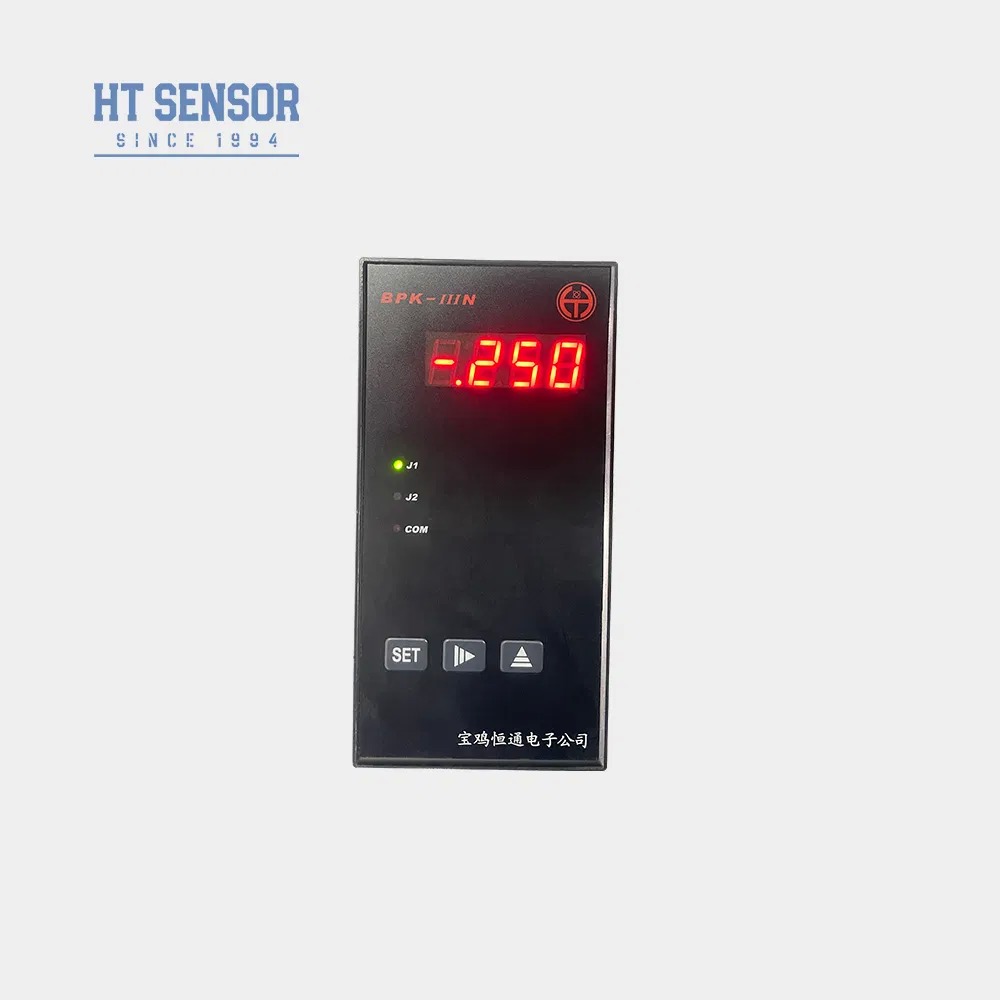

BPK-IIIN Pressure Gauge/Switch
Tổng quan sản phẩm
Bộ điều khiển dòng BPK-IIIN có chức năng hiển thị, điều khiển và truyền và đã được áp dụng rộng rãi trong các ứng dụng điều khiển tự động khác nhau.
Các đặc điểm chính
- Nhiều tùy chọn RTD, nhiệt cặp hoặc tín hiệu đầu vào tiêu chuẩn có sẵn
- Định chuẩn phạm vi hiển thị cho tín hiệu phi tuyến tính và khả năng thiết lập cho tín hiệu tuyến tính
- Khả năng phát ra riêng biệt với độ phân giải 12 bit và phạm vi điều chỉnh
- Hai đầu ra tiếp xúc có thể cấu hình cho các loại hành động báo động cao/dưới, cao/cao-cao hoặc thấp/dưới-dưới
Thông số kỹ thuật
Năng lượng & Môi trường
- Điện áp cung cấp: 220VAC / 24VDC (± 10%)
- Nhiệt độ xung quanh: 0 ~ 50 °C
- Độ ẩm tương đối: ≤85% môi trường khí không ăn mòn
Các thông số tín hiệu đầu vào
| Mã tín hiệu đầu vào |
Tín hiệu đầu vào |
Khả năng hiển thị |
Nghị quyết |
Chọn chính xác |
Kháng input |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100k. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100k. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100k. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100k. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | 100k. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100k. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100k. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100k. |
| 08 | Pt100 RTD | -200 ~ 600,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 ~ 150,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 10 | Áp suất từ xa 0~375Ω | Giới hạn phạm vi thấp và cao có thể được thiết lập từ -1999 đến 9999 | Phạm vi hiển thị là liên tục từ -1999 đến 9999 bằng cách sử dụng mẫu A / D 16 bit | 00,2% | (0,2mA) |
| 11 | Máy chia dòng 0 ~ 75mV | | 00,1% | 100k. |
| 12 | 0 ~ 30mV | | 00,1% | 100k. |
| 13 | Tín hiệu tiêu chuẩn 0 ~ 5V | | 00,1% | 100k. |
| 14 | Dấu hiệu tiêu chuẩn 1 ~ 5V | | 00,1% | 100k. |
| 15 | Tín hiệu tiêu chuẩn 0 ~ 10V | | 00,1% | 100k. |
| 16 | Tín hiệu tiêu chuẩn 0 ~ 10 mA | | 00,1% | 20Ω |
| 17 | Tín hiệu tiêu chuẩn 0 ~ 20 mA | | 00,1% | 20Ω |
| 18 | Tín hiệu tiêu chuẩn 4 ~ 20 mA | | 00,1% | 20Ω |
Các thông số đầu ra dòng điện tương tự
| Chuyển tín hiệu đầu ra |
Điện tích hiện tại |
Phạm vi truyền tải |
Điện áp cô lập |
Tối đa. |
Chọn chính xác |
Khả năng tải |
Điện áp mạch mở |
| 00 | 4 ~ 20 mA | Chuyển dữ liệu trong phạm vi tín hiệu hiện tại tiêu chuẩn | 1500V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
Sản phẩm này được sản xuất với hoặc 4 ~ 20 mA hoặc 0 ~ 20 mA tín hiệu hiện tại đầu ra.tùy chỉnh có sẵn từ nhà sản xuất hoặc có thể đạt được bằng cách kết nối với 250 hoặc 500 ohm kháng cự cho 1 ~ 5V, 0 ~ 5V, hoặc 0 ~ 10V điện áp đầu ra (Lưu ý: độ chính xác của điện trở ảnh hưởng trực tiếp đến độ chính xác của điện áp đầu ra truyền).
Khả năng liên lạc đầu ra relé
| Điện áp |
AC |
DC |
AC |
DC |
AC |
DC |
Thời gian hoạt động |
| 250V/120V | 120V/48V | < 48V | | | | >100000 lần |
| Điện lượng tối đa (tải kháng) | 3A | 2A | 4A | 3A | 5A | 4A |
| Điện lượng tối đa (trọng lượng cảm ứng) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
Các đặc điểm bổ sung
- Khả năng cung cấp nguồn điện DC24V/30mA bên ngoài cho máy phát
- Chức năng bù đắp nhiệt độ tự động cho các cảm biến nhiệt cặp
- Chức năng bảo vệ ngắt kết nối
Kích thước mô hình
| Mô hình |
Chiều độ phác thảo |
Kích thước đầu ra của bảng điều khiển (mm) |
Lưu ý |
| BPK-IIIS1 | 160 × 80 × 80 (Horizontal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (Horizontal) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80×160×80 (dọc) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (dọc) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (Quảng) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (Quảng) | 44 + 0,5 x 44 + 0.5 | Với đèn báo động J2 mà không có dây chuyền J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0,7 x 67 + 0.7 | |
Câu hỏi thường gặp
Các thiết bị truyền cảm biến áp suất của anh có tính năng gì?
Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
Tôi có thể tùy chỉnh các thông số kỹ thuật đặc biệt?
Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
Công suất sản xuất của anh bao nhiêu?
Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có khả năng hoàn toàn đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
Thời gian giao hàng thông thường là bao lâu?
5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
Giá của sản phẩm thế nào?
Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác lâu dài.
Bảo hành sản phẩm và dịch vụ sau bán hàng là bao nhiêu?
Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và đội ngũ sau bán hàng của chúng tôi sẽ trả lời câu hỏi của bạn trong vòng 24 giờ.
