mô hình: | BP93420D-II | Phạm vi: | 0-10kpa ~ 2MPa |
---|---|---|---|
Sức mạnh: | 24VDC(12-32VDC)5VDC(3-6.5Vdc) | Sản lượng: | 4-20mA RS485 0.2-2.2Vdc |
Vật liệu: | Thép không gỉ | Sợi: | Nam và nữ Tất cả đều có thể |
loại áp suất: | Bộ cảm biến truyền áp suất khác biệt | Lớp bảo vệ: | IP65 |
phương tiện thử nghiệm: | Không khí, dầu, nước, v.v. | Bộ kết nối: | DIN lớn |
Làm nổi bật: | Cảm biến đo áp suất đường ống nước,Máy phát áp suất chênh lệch,Cảm biến đo áp suất đường ống khí |

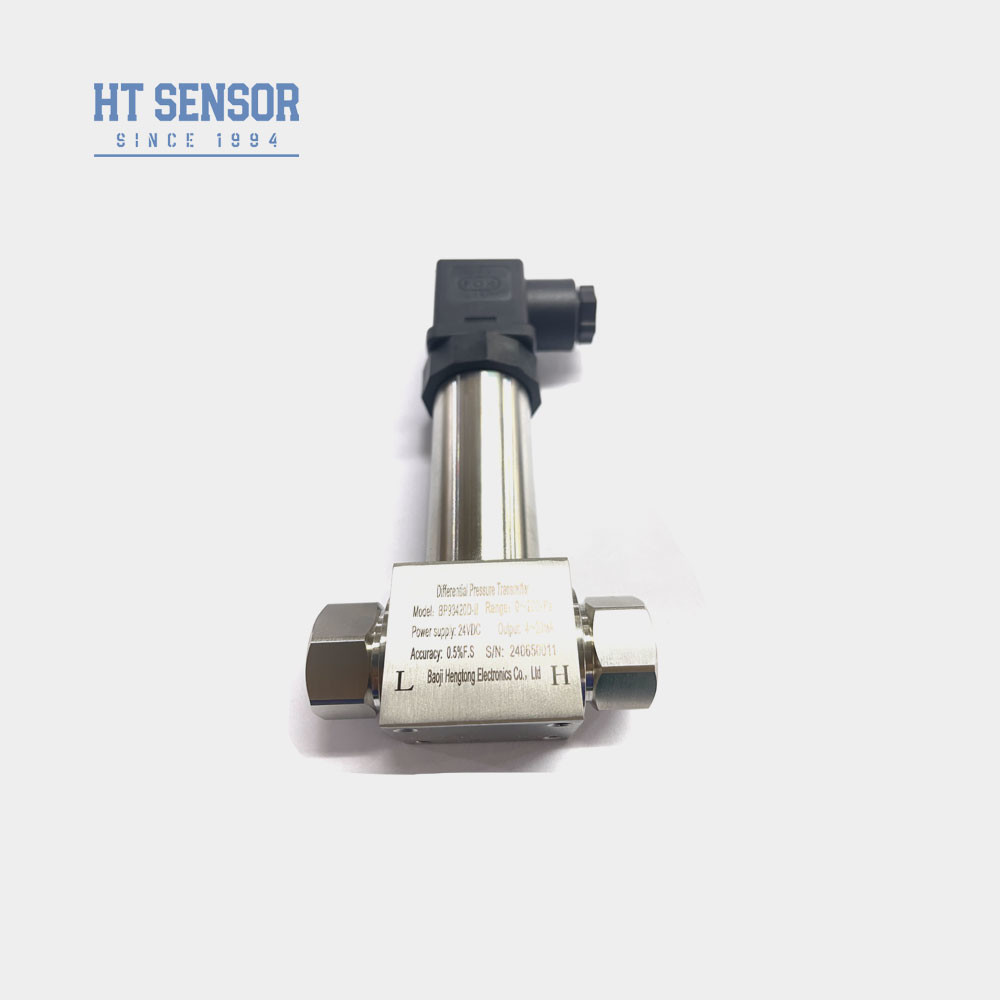

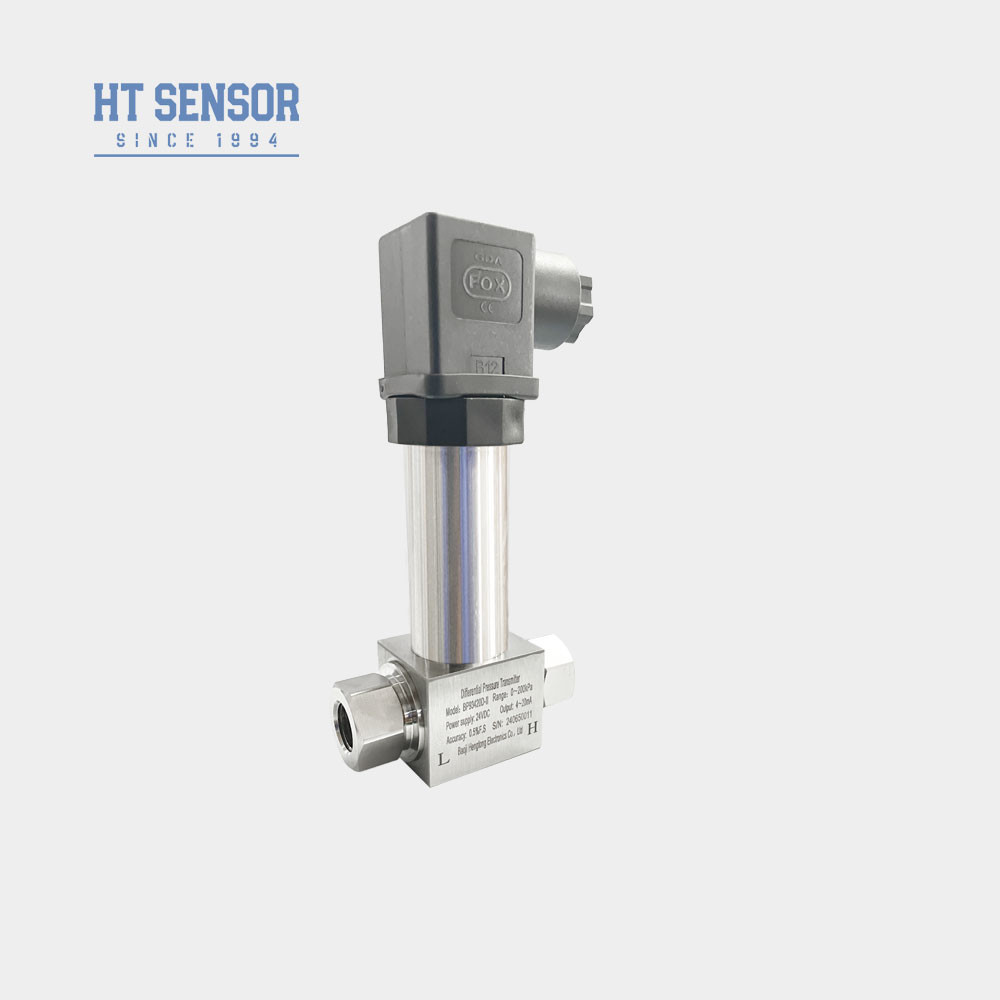

Máy truyền áp suất khác biệt cho ống dẫn khí và chất lỏng đo áp suất cảm biến
BP93420DIIDkhác nhauPthảMáy phát
Đưa ra bộ truyền áp suất khác biệt:
Bộ truyền áp suất khác biệt BP93420DII sử dụng cảm biến sợi silicon pha trộn. Đo và đầu ra sự khác biệt thủy lực khí nén, chẳng hạn như sự khác biệt trong áp suất chất lỏng trong hai ống,và khuếch đại tín hiệu tiêu chuẩn được yêu cầu bởi khách hàng và tăng màn hình trường.Nó được sử dụng rộng rãi trong việc đo lường sự khác biệt áp suất của các loại khí và chất lỏng khác nhau trong đường ống dẫn trong dầu mỏ, hóa học, điện, thủy văn và các ngành công nghiệp khác.
Tính năng sản phẩmcủa bộ truyền áp suất khác biệt:
1Bộ chuyển đổi sử dụng thiết kế cấu trúc thép không gỉ, cấu trúc nhỏ gọn, cài đặt thuận tiện.
2Sau khi bù đắp nhiệt độ nghiêm ngặt và sàng lọc lão hóa, để đảm bảo hiệu suất ổn định và đáng tin cậy.
3Giao diện điện có thể được kết nối bên ngoài hoặc trực tiếp.
Ứng dụngcủa bộ truyền áp suất khác biệt:
Các thông số hiệu suấtcủa bộ truyền áp suất khác biệt: | |
Phạm vi đo | 0-10KPa...~2MPa |
Loại áp suất | Áp lực khác nhau |
Tải quá tải một bên | ≤ 3 lần phạm vi định số |
Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định lượng hoặc 7 MPa |
Độ chính xác @ 25°C | ±0,25% (Thông thường) ±0,5% (Tối đa) |
Khả năng lặp lại | ± 0,03% (thường) ± 0,05% FS (tối đa) |
Hysteresis | ± 0,03% (thường) ± 0,05% FS (tối đa) |
Sự ổn định lâu dài | ± 0,5% F.S/năm ((≤ 200KPa) ± 0,2% F.S/năm ((> 200KPa) |
Sự trôi dạt nhiệt độ bằng không | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
Động chuyển nhiệt độ trong khoảng thời gian | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
Nhiệt độ bù đắp | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Nhiệt độ hoạt động | -30°C~80°C |
Nhiệt độ lưu trữ | -40°C~100°C |
Vibration (sự rung động) | 10g,55Hz 2kHz |
Vật liệu nhà ở | 304, 316L |
Vật liệu phân vùng | 316L |
Kháng cách nhiệt | 100MΩ 100VDC |
Chỉ số chống nổ | An toàn và chống nổ |
Xếp hạng bảo vệ | IP65 |
Trọng lượng | ~0,45kg |
Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
---|---|---|
4×20mA | 12V30VDC | 2/3/4 dây |
010/20mA |
3 dây |
|
0/1 ¢ 5V | ||
0.5 ∙ 4.5V | 5VDC |
Mẹo đặt hàngcủa bộ truyền áp suất khác biệt: |
Chú ý:
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm màn hình kỹ thuật số.
3. Khi đặt một máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện của máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy..
5. Cáp không đi kèm với cáp mặc định. Nếu bạn cần cáp, có ba vật liệu để lựa chọn. Nếu không được chỉ định, vật liệu cáp polyethylene được sử dụng mặc định.Nếu cần các vật liệu cáp khác nhau, xin vui lòng chỉ ra trong thứ tự.
6Trong trường hợp rung động mạnh, va chạm ngay lập tức, nhiễu điện từ hoặc tần số vô tuyến mạnh và các yêu cầu đặc biệt khác, vui lòng thông báo và chỉ ra trong lệnh.
Hướng dẫn đặt hàngcủa bộ truyền áp suất khác biệt: | ||||||||
BP93420XX | Máy truyền áp suất | |||||||
Mã | Xác định xây dựng | |||||||
DII | Máy truyền áp suất khác biệt | |||||||
Phạm vi đo | 0-10KPa...~2MPa | |||||||
Mã | Cung cấp điện | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Các loại khác | |||||||
Mã | Tín hiệu đầu ra | |||||||
S1 | 4×20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 010VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
S4 | 010mADC | |||||||
Mã | Kết nối áp suất | |||||||
J1 | M20 × 1,5 nam | |||||||
J2 | G1/2 nam | |||||||
J3 | G1/4 nam | |||||||
J4 | 1/2 NPT nam | |||||||
J5 | Các loại khác | |||||||
Mã | Kết nối điện | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Khả năng đầu ra cáp kín | |||||||
B4 | Các loại khác | |||||||
Mã | Loại áp suất | |||||||
D | Áp lực khác nhau |
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Máy truyền cảm biến áp suất của chúng tôi được đặc trưng bởi độ chính xác cao, độ bền và hiệu suất tuyệt vời, với tùy chỉnh tùy chỉnh.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể thông qua các dịch vụ OEM và ODM của chúng tôi.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có khả năng sản xuất tới 30.000 bộ truyền cảm biến áp suất mỗi tháng, đảm bảo rằng chúng tôi có thể thực hiện các đơn đặt hàng quy mô lớn.nó là khuyến khích để liên hệ với đội ngũ bán hàng của chúng tôi trước để sản xuất trơn tru và giao hàng lịch trình.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: Các mô hình tiêu chuẩn thường có thời gian giao hàng 5 ~ 8 ngày làm việc, trong khi các sản phẩm tùy chỉnh có thể khác nhau.
5. Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Chúng tôi cung cấp giá cả cạnh tranh với giảm giá có sẵn cho các đơn đặt hàng hàng loạt hoặc quan hệ đối tác dài hạn.
6. Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Sản phẩm của chúng tôi đi kèm với bảo hành 24 tháng từ ngày xuất hàng, và dịch vụ sau bán hàng của chúng tôi đảm bảo phản hồi nhanh chóng trong vòng 24 giờ cùng với hỗ trợ hướng dẫn từ xa thông qua mạng PC.
