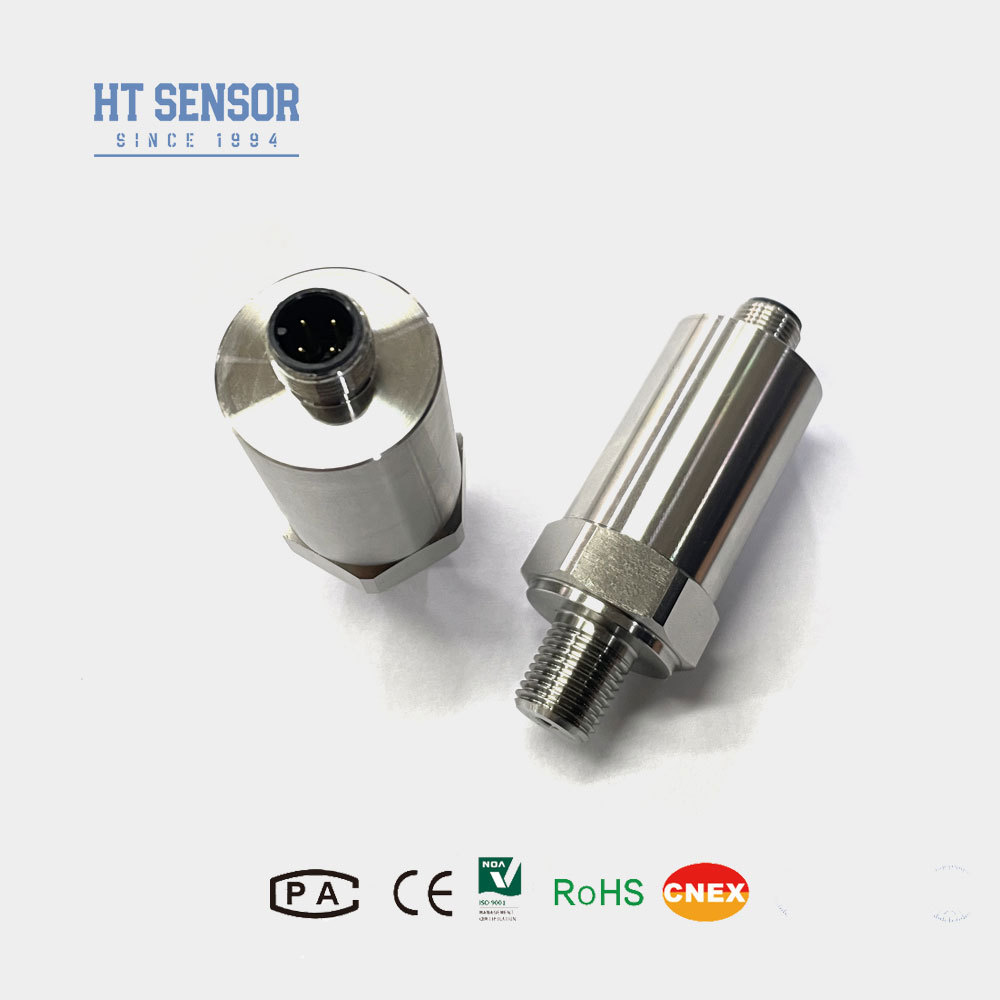

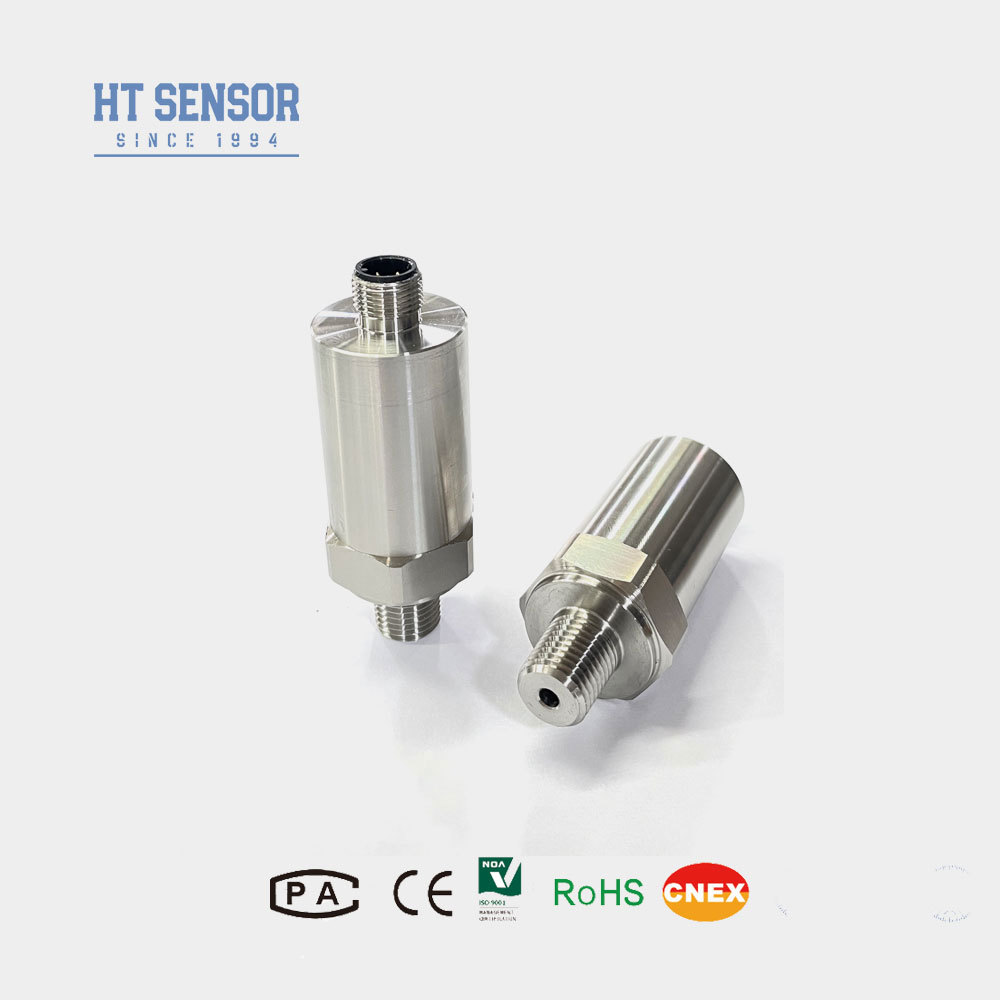

Bộ cảm biến áp suất công nghiệp BP156 Máy truyền áp suất với M12 * 1 G1/4 Bộ cảm biến mức độ
Product Details
| Mẫu số: | BP156 | Phương tiện đo: | Chất lỏng |
|---|---|---|---|
| Độ chính xác: | 0,5g | Phạm vi áp suất: | 0kpa~10kpa..……40MPa |
| Loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Nhiệt độ bù: | -10 ~ 70 |
| Quá tải: | 1,5 lần của phạm vi định mức | Sự chính xác: | ± 0,25% (typ.) ± 0,5% (tối đa.) |
| Sự ổn định lâu dài: | ± 0,1%fs/năm (typ.) ± 0,2%fs/năm (tối đa.) | Nhiệt độ hoạt động: | -20ºC ~ 80ºC |
| Nhiệt độ bảo quản: | -40ºC ~ 120ºC | Vật liệu cơ hoành: | 316L |
| Cân nặng: | ~0,25kg | ||
| Làm nổi bật |
cảm biến áp suất silicon với bảo hành,Cảm biến áp suất silicon chính xác cao,Cảm biến áp suất silicon công nghiệp |
||
Product Description
- Phạm vi đo rộng với cấu trúc thép không gỉ và các hình thức giao diện áp suất đa dạng
- Xây dựng bằng thép không gỉ IP65
- Định chuẩn bằng không và quy mô đầy đủ
- Chi tiết cao với tất cả các cấu trúc thép không gỉ
- đo áp suất của khí và chất lỏng không ăn mòn bằng thép không gỉ 316L
- Ứng dụng trong ngành hàng hải và hàng không
- Các quy trình công nghiệp tại chỗ bao gồm dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
- Hệ thống điều khiển thủy lực và khí nén
| Phạm vi đo | 0kPa ~ 10kPa...40MPa |
|---|---|
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10MPa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Trọng lượng | ~0,25kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4 ~ 20mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | 3 dây |
- Đảm bảo môi trường đo là tương thích với các bộ phận tiếp xúc của sản phẩm
- Các sản phẩm loại chống nổ không bao gồm đầu màn hình kỹ thuật số
- Đối với máy phát có đầu màn hình LCD hoặc LED, nguồn cung cấp điện không nên thấp hơn 20VDC
- Lắp đặt các thiết bị bảo vệ sét và đảm bảo đặt đất đúng cách để hoạt động đáng tin cậy
- Đối với nhiệt độ hoạt động dưới -20oC, chọn niêm phong vòng O EPDM thay vì cao su Fluoro
- Độ dài cáp mặc định là 1,5m (vật liệu polyethylene) - chỉ định các lựa chọn thay thế theo thứ tự
- Thông báo cho chúng tôi về các yêu cầu đặc biệt bao gồm rung động mạnh, lực va chạm, hoặc nhiễu điện từ
| Mã | Xác định xây dựng |
|---|---|
| 5 | Máy cắm Packard |
| 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét |
| 7 | Bộ kết nối Mini Hirschmann |
| 8 | Bộ kết nối Hirschmann lớn |
| Mã | Cung cấp điện |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Các loại khác |
| Mã | Tín hiệu đầu ra |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Mã | Kết nối áp suất |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Các loại khác (¢50.4 Flange) |
| Mã | Kết nối điện |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cáp niêm phong ổ cắm 1,5 mét |
| B4 | Các loại khác |
| Mã | Loại áp suất |
|---|---|
| G | Áp suất đo |
| A | Áp lực tuyệt đối |
| S | Áp suất tham chiếu được niêm phong |
Product Highlights
BP156 Bộ truyền áp suấtMáy truyền áp suất BP156 sử dụng lõi chứa dầu màng cách ly kháng áp suất silicon HT series làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu nằm bên trong một nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. sản phẩm đã trải qua các thử nghiệm ...
