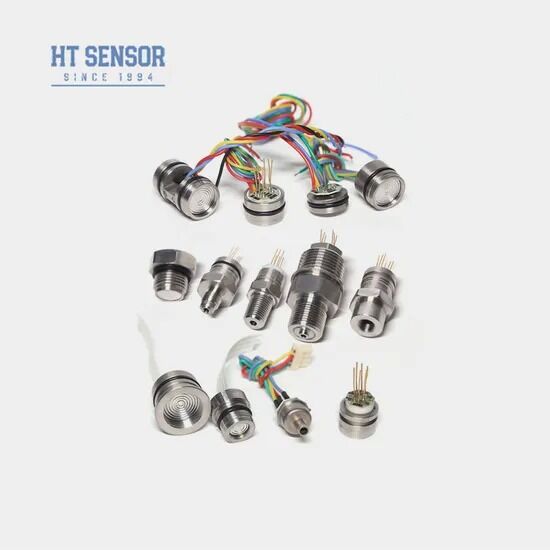

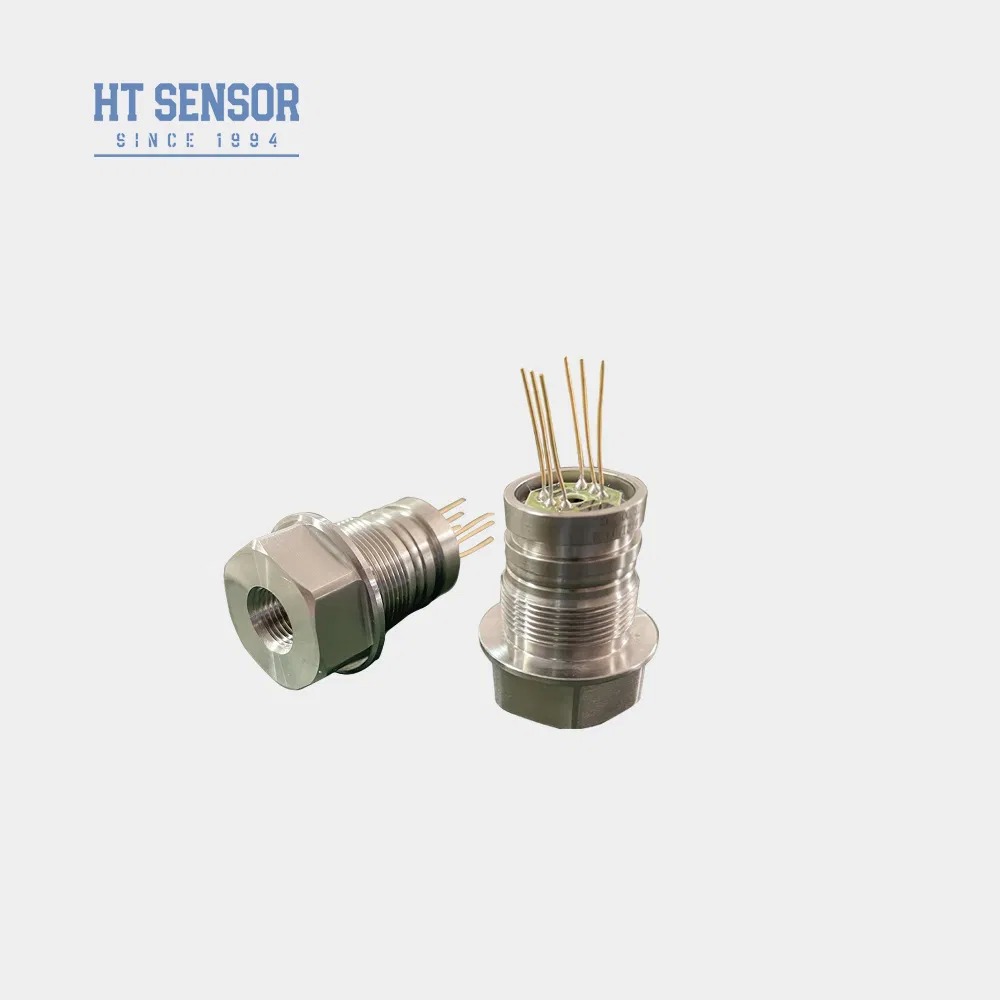

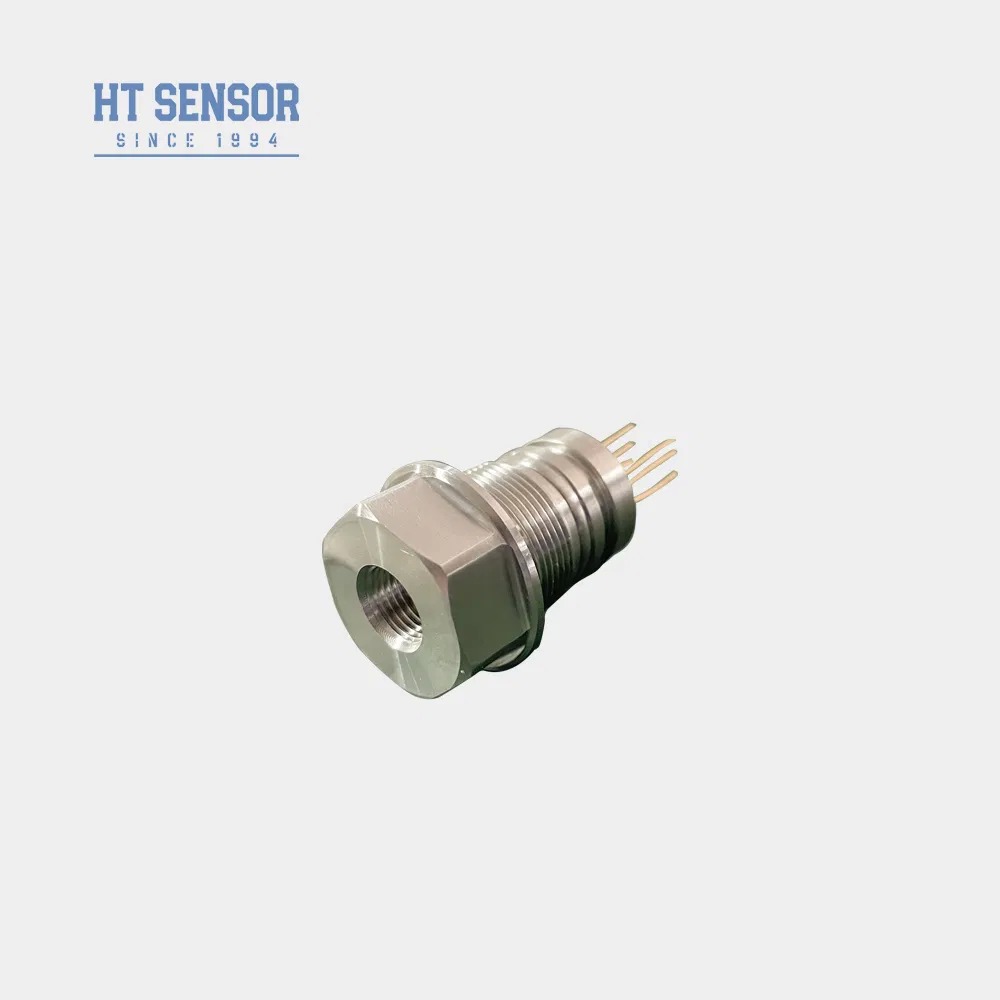

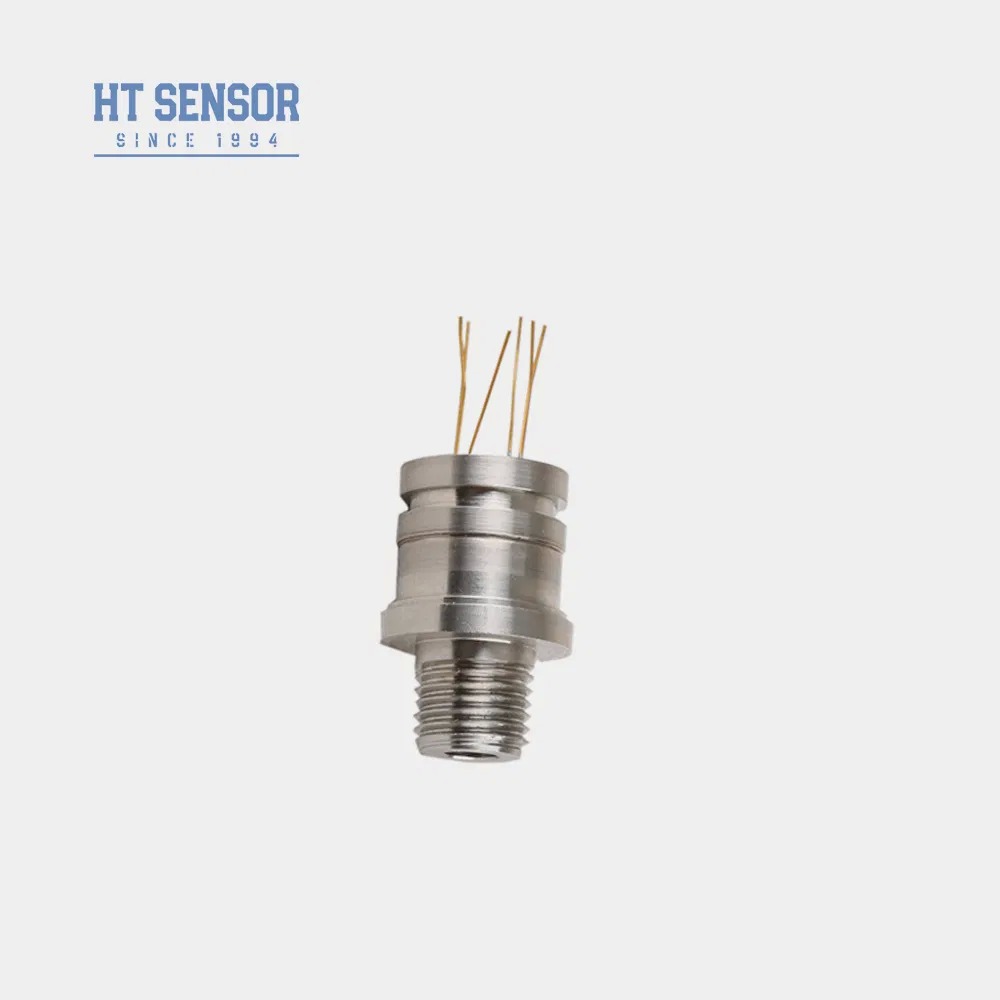

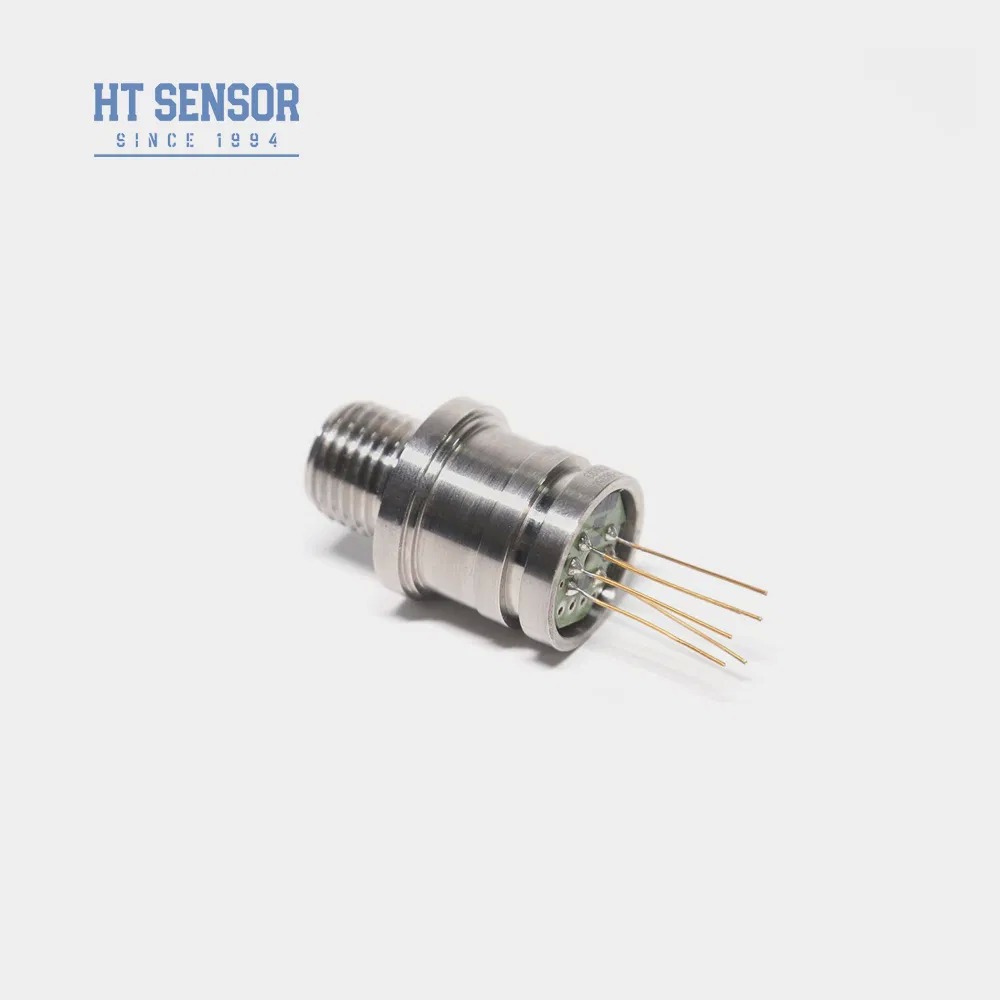

Cảm biến áp suất HT30 với kết nối ren, cảm biến mức điện áp ren
Product Details
| Mẫu số: | HT30 | Tín hiệu đầu ra: | Tín hiệu mv loại tương tự |
|---|---|---|---|
| Quy trình sản xuất: | Tích hợp | Vật liệu: | thép không gỉ |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| Xếp hạng IP: | ip65 | Quyền lực: | 1,5mA |
| Chủ đề: | G1/4, v.v. | Nhiệt độ hoạt động: | -20~80 oC |
| Nhiệt độ bảo quản: | -40~125 oC | Cân nặng: | ~63g |
| Làm nổi bật |
Cảm biến áp suất kết nối ren HT30,cảm biến áp suất silicon với bảo hành,Cảm biến mức điện áp ren |
||
Product Description
- Công nghệ tiên tiến với vỏ bằng thép không gỉ 316L và vật liệu màng cao cấp bao gồm titan và Hastelloy
- Mạch màng dày để bù nhiệt độ chính xác và hiệu chỉnh điểm 0
- Nhiều tùy chọn giao diện chủ đề có sẵn
- Cấu trúc liền khối được hàn với kích thước nhỏ gọn và độ tin cậy cao
- Các khu chế biến công nghiệp bao gồm dầu khí, hóa chất, luyện kim, điện và thủy văn
- Công nghiệp hàng hải và hàng không
- Hệ thống điều khiển thủy lực và khí nén
- Ứng dụng điều khiển quá trình
- Nguồn điện: 2mA DC (1,5mA DC điển hình)
- Trở kháng đầu vào: 2,5KΩ~6KΩ
- Trở kháng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: Chân Kovar mạ vàng hoặc dây nhiệt độ cao 100mm
| Phạm vi đo | Máy đo (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|---|
| Tuyệt đối(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Bịt kín (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| tham số | gõ | Tối đa | Đơn vị |
|---|---|---|---|
| Phi tuyến tính | ±0,15 | ±0,3 | %FS |
| Độ lặp lại | 0,05 | 0,1 | %FS |
| Độ trễ | 0,05 | 0,1 | %FS |
| Đầu ra bù đắp bằng không | 0±1 | 0±2 | mV |
| Đầu ra quy mô đầy đủ (20KPa) | 50±10 | 50±30 | mV |
| Đầu ra quy mô đầy đủ ( ≥35kPa) | 100±10 | 100±30 | mV |
| Nhiệt độ bù đắp bằng không. Trôi (20KPa) | ±1 | ±2 | %FS |
| Nhiệt độ bù đắp bằng không. Trôi ( ≥35kPa) | ±0,5 | ±1 | %FS |
| Nhiệt độ toàn thang đo. Trôi (20KPa) | ±1 | ±2 | %FS |
| Nhiệt độ toàn thang đo. Trôi ( ≥35kPa) | ±0,5 | ±1 | %FS |
| Nhiệt độ bù. (20KPa) | 0~50 | oC | |
| Nhiệt độ bù. ( ≥35kPa) | 0~70 | oC | |
| Nhiệt độ hoạt động | -20~80 | oC | |
| Nhiệt độ bảo quản | -40~125 | oC | |
| Quá tải cho phép | Lấy giá trị nhỏ hơn trong khoảng 3 lần thang đo đầy đủ hoặc 120MPa | ||
| Áp lực nổ | 5X quy mô đầy đủ | ||
| Ổn định lâu dài | 0,2 % FS/Năm | ||
| Vật liệu màng | 316L | ||
| Điện trở cách điện | ≥200MΩ 100VDC | ||
| Rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11 mili giây | ||
| Thời gian đáp ứng | 1ms | ||
| Vòng đệm chữ O | Cao su nitrile hoặc cao su Fluoro | ||
| Phương tiện làm đầy | Dầu silic | ||
| Cân nặng | ~63g | ||
- Đảm bảo sự phù hợp giữa kích thước lõi và vỏ máy phát để có độ kín khí cần thiết
- Căn chỉnh vỏ theo chiều dọc và tạo áp lực đều trong quá trình lắp ráp để tránh làm hỏng tấm bù
- Cung cấp hướng dẫn đặc biệt khi đặt hàng nếu phương tiện đo không tương thích với vật liệu màng ngăn 316L
- Tránh dùng tay hoặc vật sắc nhọn ấn vào màng cảm biến để tránh hư hỏng
- Giữ các cổng lõi áp suất của máy đo mở với khí quyển và ngăn chặn sự xâm nhập của nước, hơi hoặc môi trường ăn mòn
- Tham khảo nhãn lõi thực tế để biết bất kỳ thay đổi nào về cấu hình dây dẫn pin
Product Highlights
Tế bào cảm biến áp suất HT30 với cảm biến mức điện áp kết nối chủ đề Cảm biến áp suất áp điện silicon HT30 Cảm biến áp suất áp điện silicon HT30 là một bộ phận silicon khuếch tán có độ ổn định cao, sử dụng hiệu ứng áp điện để đo áp suất chất lỏng và khí. Với cấu trúc hàn với các kết nối ren tiêu chu...
