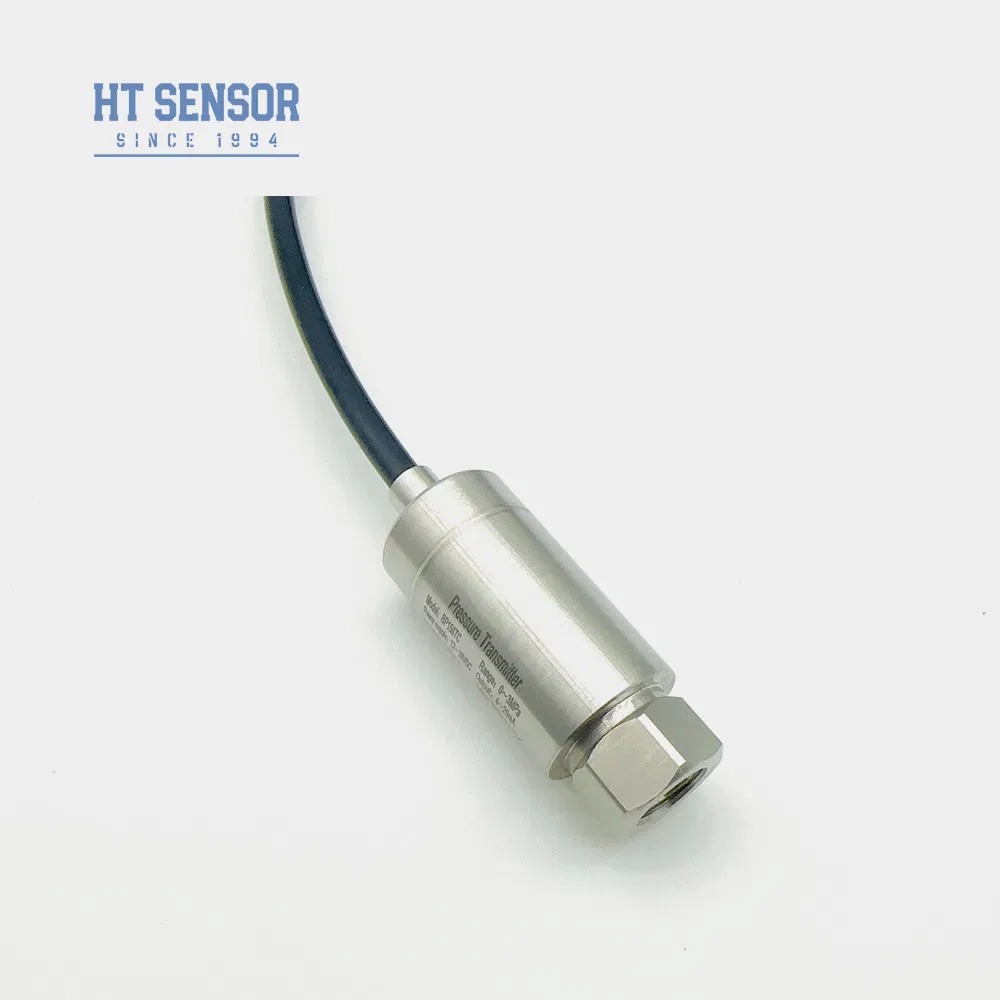

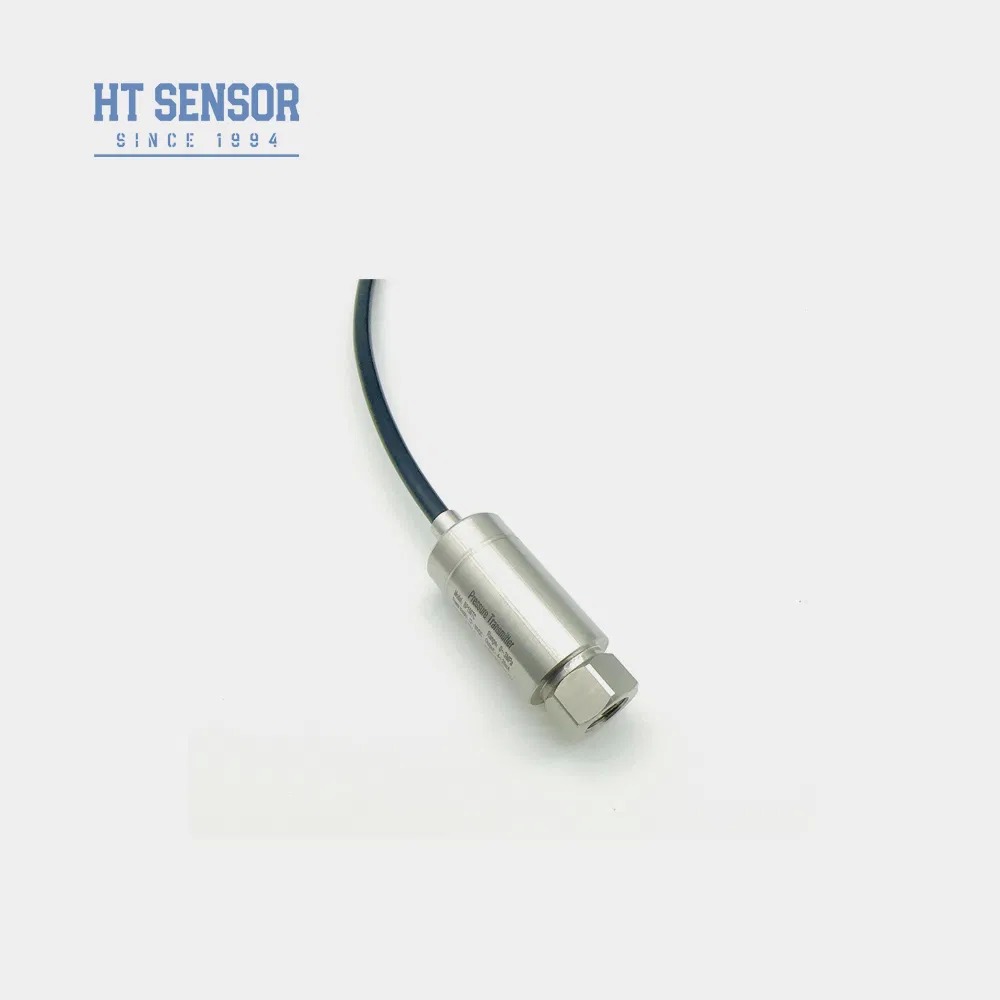

Hengtong 4-20mA máy truyền áp suất không khí Silicon Piezoresistive Pressure Sensor công nghiệp
Product Details
| Mẫu số: | BP156 | Phương tiện đo: | Khí và chất lỏng |
|---|---|---|---|
| Độ chính xác: | 0,5% | Phạm vi áp suất: | 0kPa~10kPa...40MPa |
| Xếp hạng IP: | ip65 | Loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Vật liệu nhà ở: | 304 | Nhiệt độ bồi thường.: | 0-70℃ |
| Vật liệu cơ hoành: | 316L | Tín hiệu đầu ra: | 4~20mA / 0,5-4,5V |
| điện áp cung cấp: | 12~30VDC / 5VDC | Loại đầu ra: | dây 2/3/4 |
| Cân nặng: | ~0,25kg | ||
| Làm nổi bật |
Máy truyền áp suất không khí 4-20mA,Bộ cảm biến áp suất silicon piezoresistive,cảm biến áp suất công nghiệp có bảo hành |
||
Product Description
- Dải đo rộng với kết cấu thép không gỉ
- Nhiều cấu hình giao diện áp suất có sẵn
- Thiết kế nhỏ gọn và nhẹ để dễ dàng lắp đặt
- Đo lường độ chính xác cao với cấu trúc hoàn toàn bằng thép không gỉ
- Hiệu chuẩn điểm 0 và toàn dải có thể điều chỉnh
- Đo áp suất của khí và chất lỏng không ăn mòn bằng thép không gỉ 316L
- Ứng dụng trong ngành hàng hải và hàng không
- Kiểm soát quy trình công nghiệp trong dầu khí, hóa chất, luyện kim, phát điện và thủy văn
- Hệ thống điều khiển thủy lực và khí nén
| Dải đo | 0kPa ~ 10kPa…5MPa |
|---|---|
| Loại áp suất | Áp suất đo, Áp suất tuyệt đối, Áp suất kín |
| Khả năng quá tải | ≤ 1.5 lần dải định mức |
| Độ chính xác @ 25ºC | ±0.25% (Điển hình) ±0.5% (Tối đa) |
| Độ lặp lại & Trễ | 0.02%F.S(Điển hình) 0.05%F.S(Tối đa) |
| Độ ổn định dài hạn | ±0.1%F.S/Năm(Điển hình) ±0.2%F.S/Năm(Tối đa) |
| Độ trôi nhiệt điểm 0 | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Độ trôi nhiệt toàn dải | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Đáp ứng tần số | 2.4Khz |
| Nhiệt độ bù | 0-70ºC(≤10mpa,tùy chỉnh) |
| Nhiệt độ hoạt động | -20ºC~80ºC |
| Nhiệt độ bảo quản | -40ºC~120ºC |
| Khả năng chống rung | 10g,55Hz ~ 2kHz |
| Vật liệu vỏ | 304,316L |
| Vật liệu màng | 316L |
| Điện trở cách điện | 100MΩ 100VDC |
| Xếp hạng chống cháy nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Vòng đệm O-Ring | Cao su Fluoro |
| Trọng lượng | ~0.05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Đảm bảo môi trường đo tương thích với vật liệu tiếp xúc của sản phẩm
- Các mẫu chống cháy nổ không bao gồm đầu hiển thị kỹ thuật số
- Máy phát có màn hình LCD hoặc LED yêu cầu nguồn điện ≥20VDC
- Lắp đặt thiết bị chống sét và đảm bảo nối đất đúng cách để vận hành đáng tin cậy
- Đối với nhiệt độ hoạt động dưới -20ºC, hãy chọn vòng đệm O-ring EPDM thay vì cao su Fluoro
- Chiều dài cáp mặc định là 1,5m (vật liệu polyetylen)
- Chỉ định các yêu cầu đặc biệt về rung, va đập hoặc nhiễu điện từ
| Mã | Kết cấu phác thảo |
|---|---|
| 5 | Đầu cắm Packard |
| 6 | Cáp đầu ra trực tiếp kín 1,5 mét |
| 7 | Đầu nối Mini Hirschmann |
| 8 | Đầu nối Hirschmann lớn |
(0-X)Kpa hoặc MPa | X: Cho biết Dải đo thực tế
| Mã | Nguồn điện |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Khác |
| Mã | Tín hiệu đầu ra |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |

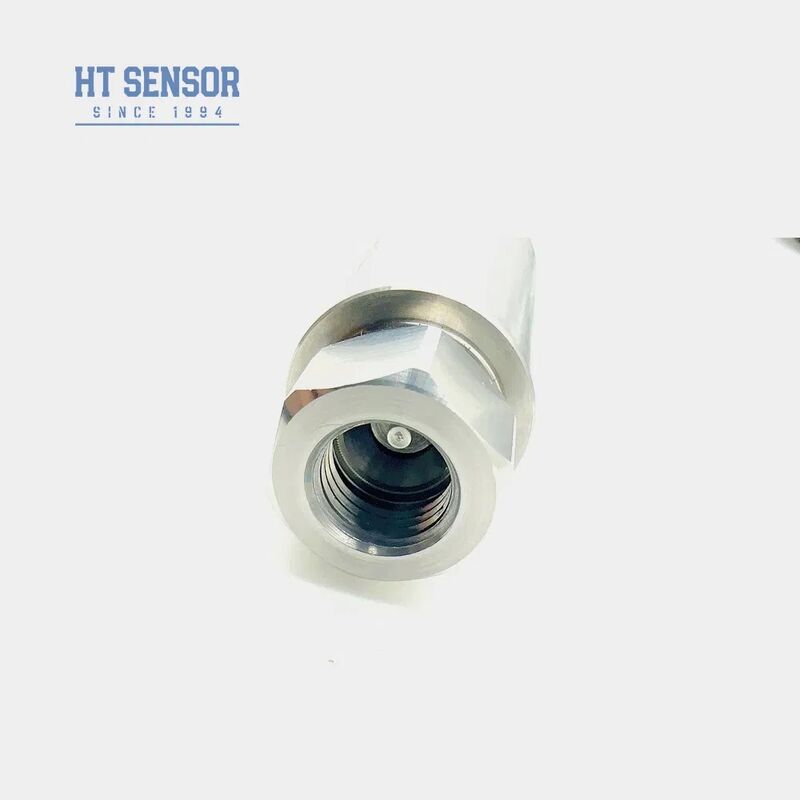

| Mã | Kết nối áp suất |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Khác(¢50.4 Mặt bích) |
| Mã | Kết nối điện |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cáp đầu ra kín 1,5 mét |
| B4 | Khác |
| Mã | Loại áp suất |
|---|---|
| G | Áp suất đo |
| A | Áp suất tuyệt đối |
| S | Áp suất tham chiếu kín |
Product Highlights
Máy phát áp suất BP156Máy phát áp suất BP156 là một giải pháp tiết kiệm chi phí được thiết kế đặc biệt cho máy nén khí và thiết bị làm lạnh. Kết hợp công nghệ tiên tiến với mạch phát hiệu suất cao độc quyền của chúng tôi, sản phẩm này mang lại độ tin cậy vượt trội trong môi trường công nghiệp khắc ...
