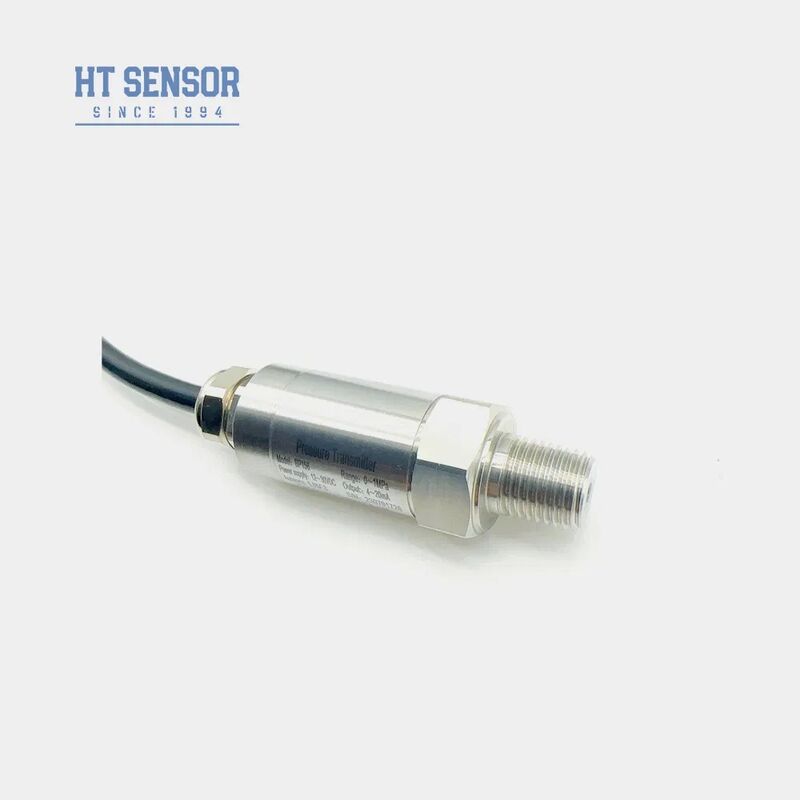

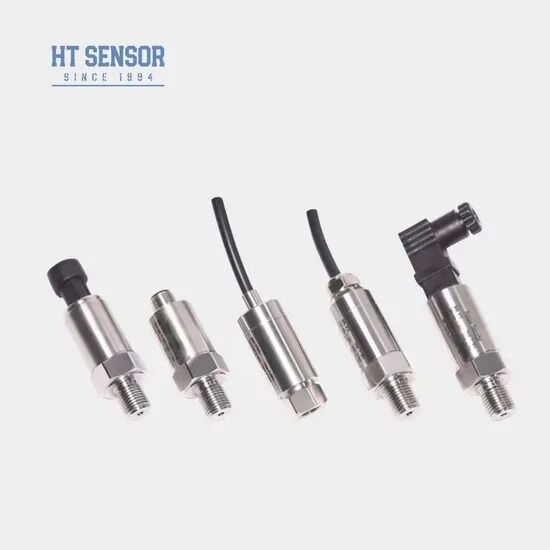

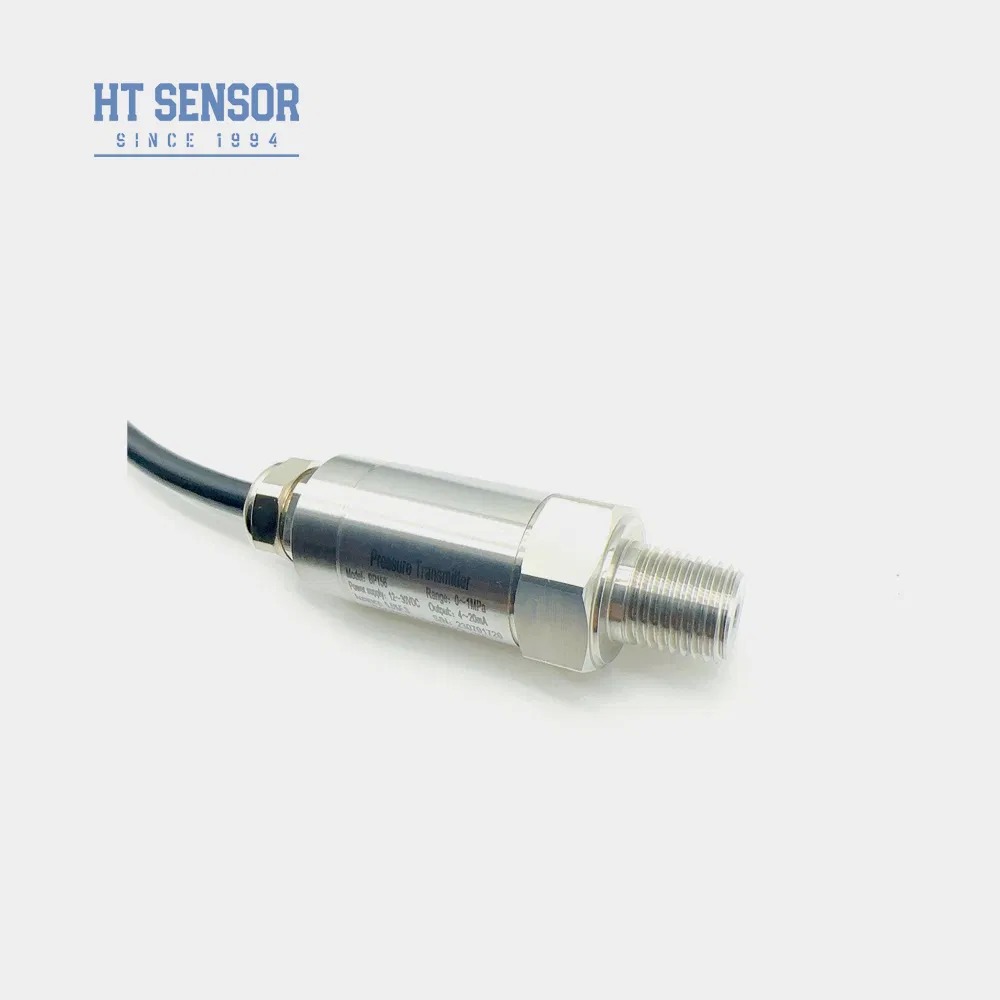

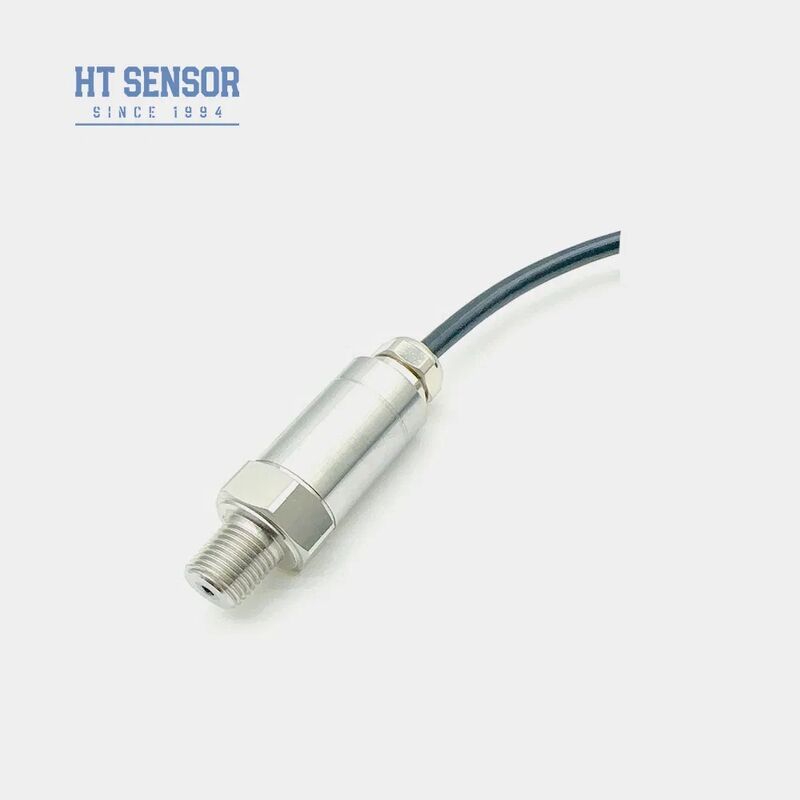

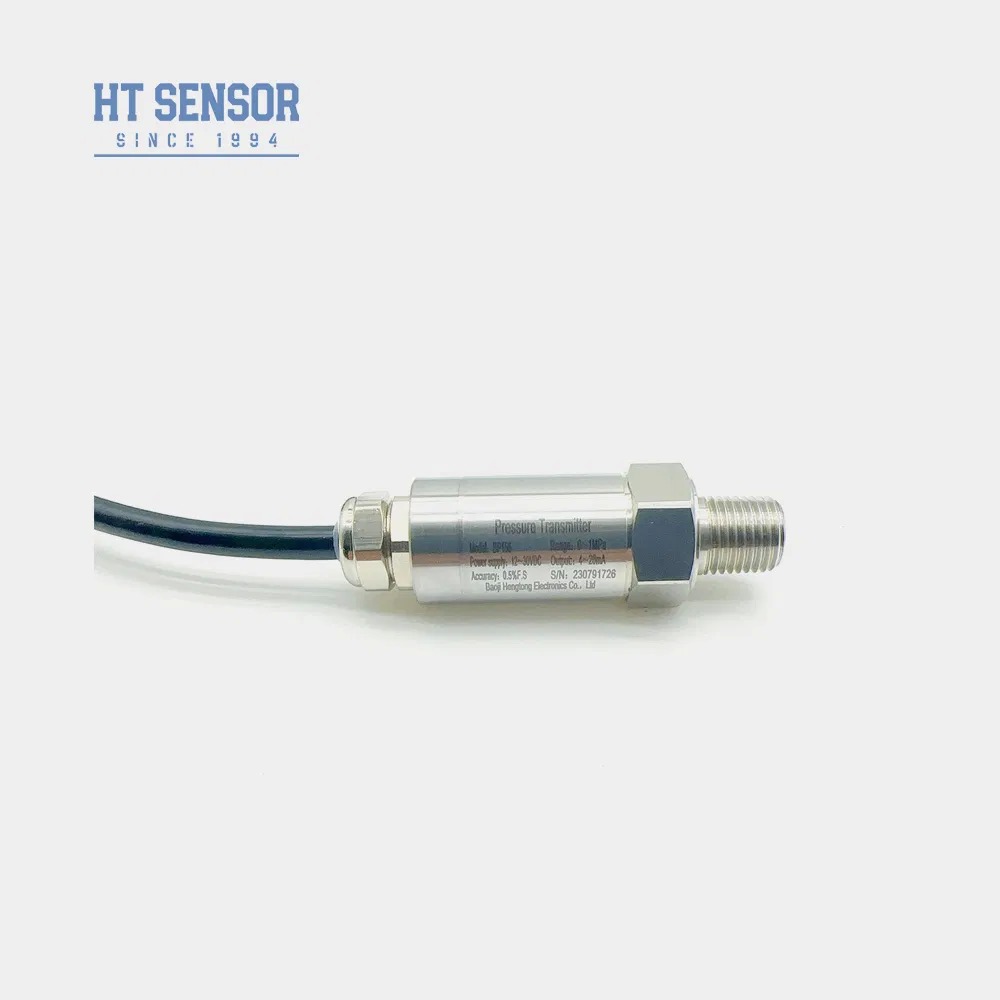

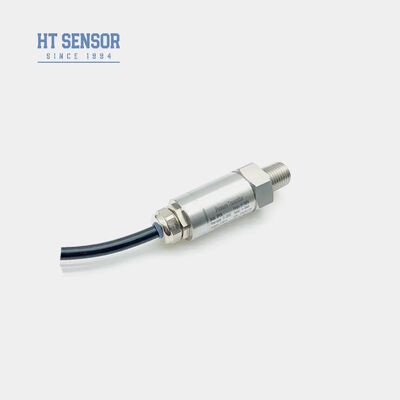

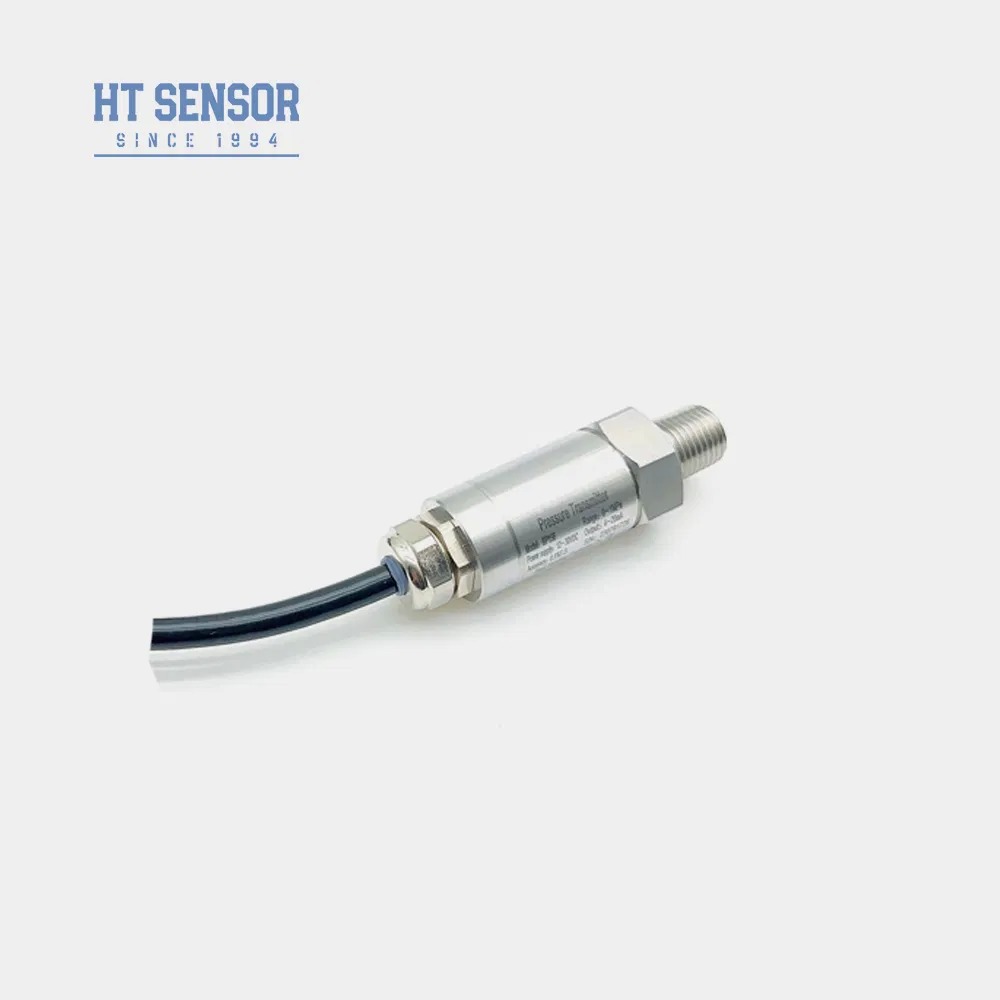

Máy truyền áp suất silicon chính xác cao cảm biến áp suất không khí công nghiệp với cảm biến HT
Product Details
| Mẫu số: | BP156 | Phương tiện đo: | Khí và chất lỏng |
|---|---|---|---|
| Phạm vi áp suất: | 0kPa~10kPa...40MPa | Xếp hạng IP: | ip65 |
| Loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Hoạt động temp.: | -20 ~ 80 |
| Công suất quá tải: | 1,5 lần của phạm vi định mức | Độ chính xác @ 25ºC: | ± 0,25% (typ.) ± 0,5% (tối đa.) |
| Sự ổn định lâu dài: | ± 0,1%fs/năm (typ.) ± 0,2%fs/năm (tối đa.) | Vật liệu cơ hoành: | 316L |
| Điện trở cách điện: | 100mΩ 100VDC | Cân nặng: | ~0,25kg |
| Làm nổi bật |
Cảm biến áp suất silicon chính xác cao,Máy truyền áp suất không khí công nghiệp,Máy truyền áp suất cảm biến HT |
||
Product Description
- Phạm vi đo rộng với cấu trúc thép không gỉ
- Nhiều cấu hình giao diện áp suất có sẵn
- Chỉ số bảo vệ IP65 với cấu trúc thép không gỉ
- Khả năng hiệu chuẩn không và toàn diện
- Độ chính xác đo chính xác cao
- đo áp suất của khí và chất lỏng không ăn mòn bằng thép không gỉ 316L
- Ứng dụng trong ngành hàng hải và hàng không
- Giám sát quy trình công nghiệp trong dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
- Hệ thống điều khiển thủy lực và khí nén
| Phạm vi đo | 0kPa ~ 10kPa...40MPa |
|---|---|
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Khả năng quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10MPa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Chống rung động | 10g, 55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,25kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
- Đảm bảo môi trường đo là tương thích với các vật liệu tiếp xúc với sản phẩm
- Các mô hình chống nổ không bao gồm đầu màn hình kỹ thuật số
- Máy phát với màn hình LCD hoặc LED yêu cầu nguồn cung cấp điện ≥20VDC
- Lắp đặt các thiết bị bảo vệ sét và đảm bảo đặt đất đúng cách để hoạt động đáng tin cậy
- Đối với nhiệt độ hoạt động dưới -20oC, chọn niêm phong vòng O EPDM
- Độ dài cáp mặc định là 1,5m (vật liệu polyethylene)
- Xác định các yêu cầu đặc biệt đối với rung động, va chạm hoặc nhiễu điện từ
| BP15X | Máy truyền áp suất tương tự |
|---|---|
| Mã | Xác định xây dựng |
| 5 | Máy cắm Packard |
| 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét |
| 7 | Bộ kết nối Mini Hirschmann |
| 8 | Bộ kết nối Hirschmann lớn |
| Phạm vi đo | 0kPa ~ 10kPa...5MPa (0-X) Kpa hoặc MPa. |
| Mã | Cung cấp điện |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Các loại khác |
| Mã | Tín hiệu đầu ra |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Mã | Kết nối áp suất |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Các loại khác (¢50.4 Flange) |
| Mã | Kết nối điện |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cáp niêm phong ổ cắm 1,5 mét |
| B4 | Các loại khác |
| Mã | Loại áp suất |
| G | Áp suất đo |
| A | Áp lực tuyệt đối |
| S | Áp suất tham chiếu được niêm phong |
