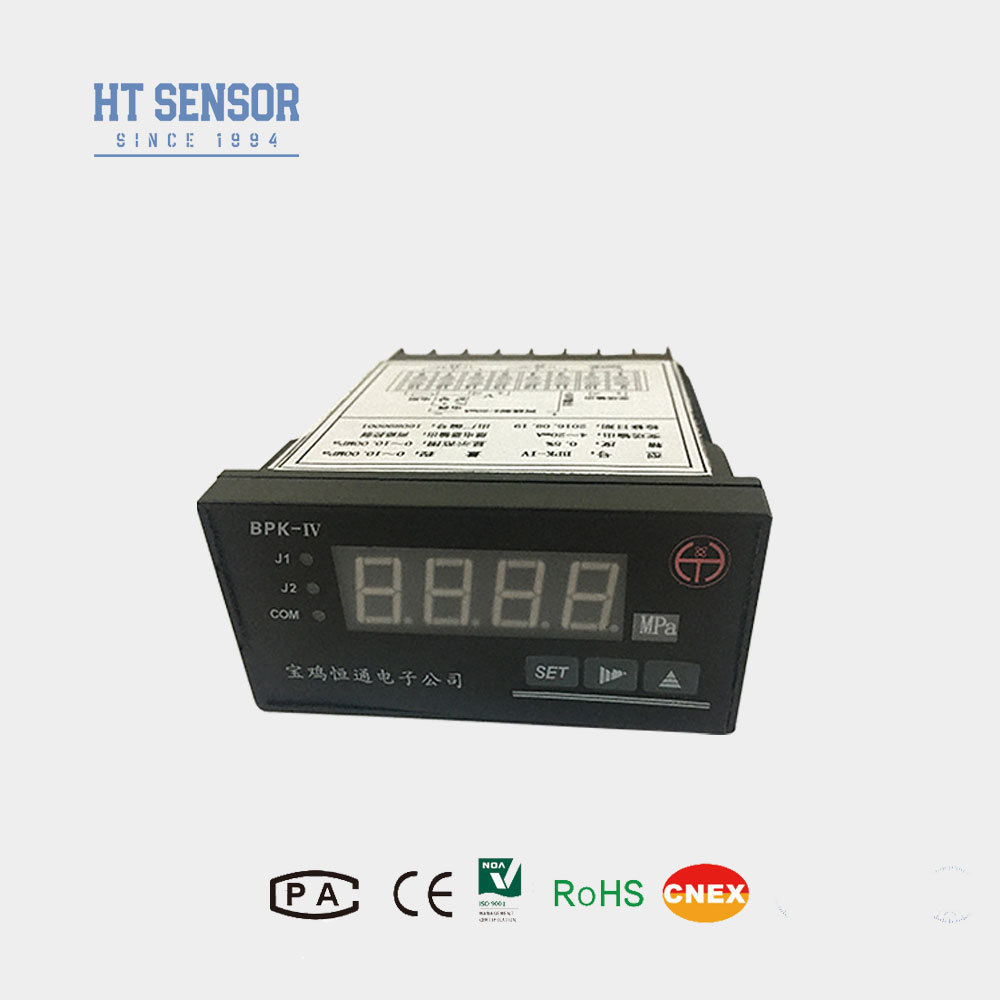

BPK-IV Pressure Gauge/Switch
Hiển thị vật liệu nhựa màu đen với chức năng điều khiển cho các ứng dụng thiết bị công nghiệp.
Tổng quan sản phẩm
Các bộ điều khiển dòng BPK-IV kết hợp các chức năng hiển thị, điều khiển và truyền cho các ứng dụng điều khiển tự động khác nhau trong môi trường công nghiệp.
Các đặc điểm chính
- Nhiều tùy chọn tín hiệu đầu vào bao gồm RTD, Thermocouple và tín hiệu tiêu chuẩn
- Định chuẩn phạm vi hiển thị cho tín hiệu phi tuyến tính và khả năng thiết lập tín hiệu tuyến tính
- Khả năng phát ra riêng biệt với độ phân giải 12 bit và phạm vi điều chỉnh
- Hai đầu ra rơle có thể cấu hình cho các hành động báo động cao/dưới, cao/cao-cao hoặc thấp/dưới-dưới
Thông số kỹ thuật
Nguồn cung cấp điện:220VAC / 24VDC (± 10%)
Môi trường hoạt động:Nhiệt độ xung quanh 0 ~ 50 °C; độ ẩm tương đối ≤ 85%; môi trường khí không ăn mòn
Các thông số tín hiệu đầu vào
| Mã tín hiệu đầu vào |
Tín hiệu đầu vào |
Khả năng hiển thị |
Nghị quyết |
Chọn chính xác |
Kháng input |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100k. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100k. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100k. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100k. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | 100k. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100k. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100k. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100k. |
| 08 | Pt100 RTD | -200 ~ 600,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 ~ 150,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 10 | Áp suất từ xa 0~375Ω | Có thể tùy chỉnh từ -1999 đến 9999 | Mẫu A/D 16 bit | 00,2% | (0,2mA) |
| 11 | Máy chia dòng 0 ~ 75mV | | | 00,1% | 100k. |
| 12 | 0 ~ 30mV | | | 00,1% | 100k. |
| 13 | Tín hiệu tiêu chuẩn 0 ~ 5V | | | 00,1% | 100k. |
| 14 | Dấu hiệu tiêu chuẩn 1 ~ 5V | | | 00,1% | 100k. |
| 15 | Tín hiệu tiêu chuẩn 0 ~ 10V | | | 00,1% | 100k. |
| 16 | Tín hiệu tiêu chuẩn 0 ~ 10 mA | | | 00,1% | 20Ω |
| 17 | Tín hiệu tiêu chuẩn 0 ~ 20 mA | | | 00,1% | 20Ω |
| 18 | Tín hiệu tiêu chuẩn 4 ~ 20 mA | | | 00,1% | 20Ω |
Điện tích tương tự
| Chuyển tín hiệu đầu ra |
Điện tích hiện tại |
Phạm vi truyền tải |
Điện áp cô lập |
Độ phân giải tối đa |
Chọn chính xác |
Khả năng tải |
Điện áp mạch mở |
| 00 | 4 ~ 20 mA | Chuyển dữ liệu trong phạm vi tín hiệu hiện tại tiêu chuẩn | 1500V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
Sản phẩm này được sản xuất với hoặc 4 ~ 20 mA hoặc 0 ~ 20 mA tín hiệu hiện tại đầu ra.đơn đặt hàng tùy chỉnh có sẵn hoặc người dùng có thể kết nối điện trở bên ngoài (250Ω hoặc 500Ω) cho 1 ~ 5V, chuyển đổi điện áp 0 ~ 5V hoặc 0 ~ 10V (sự chính xác của điện trở ảnh hưởng trực tiếp đến độ chính xác điện áp đầu ra).
Thông số kỹ thuật đầu ra rơle
| Điện áp |
Dòng điện tối đa (tải kháng) |
Dòng điện tối đa (đánh tải cảm ứng) |
Thời gian hoạt động |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100.000 chu kỳ |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Các đặc điểm bổ sung
- Nguồn cung cấp điện DC24V/30mA bên ngoài cho hoạt động của máy phát
- Phản ứng nhiệt độ tự động cho các cảm biến nhiệt cặp
- Chức năng bảo vệ ngắt kết nối
Kích thước mô hình
| Mô hình |
Chiều độ phác thảo |
Kích thước đầu ra của bảng điều khiển (mm) |
Chú ý |
| BPK-IIIS1 | 160 × 80 × 80 (Horizontal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (Horizontal) | 92 + 0,7 x 44 + 0.5 | |

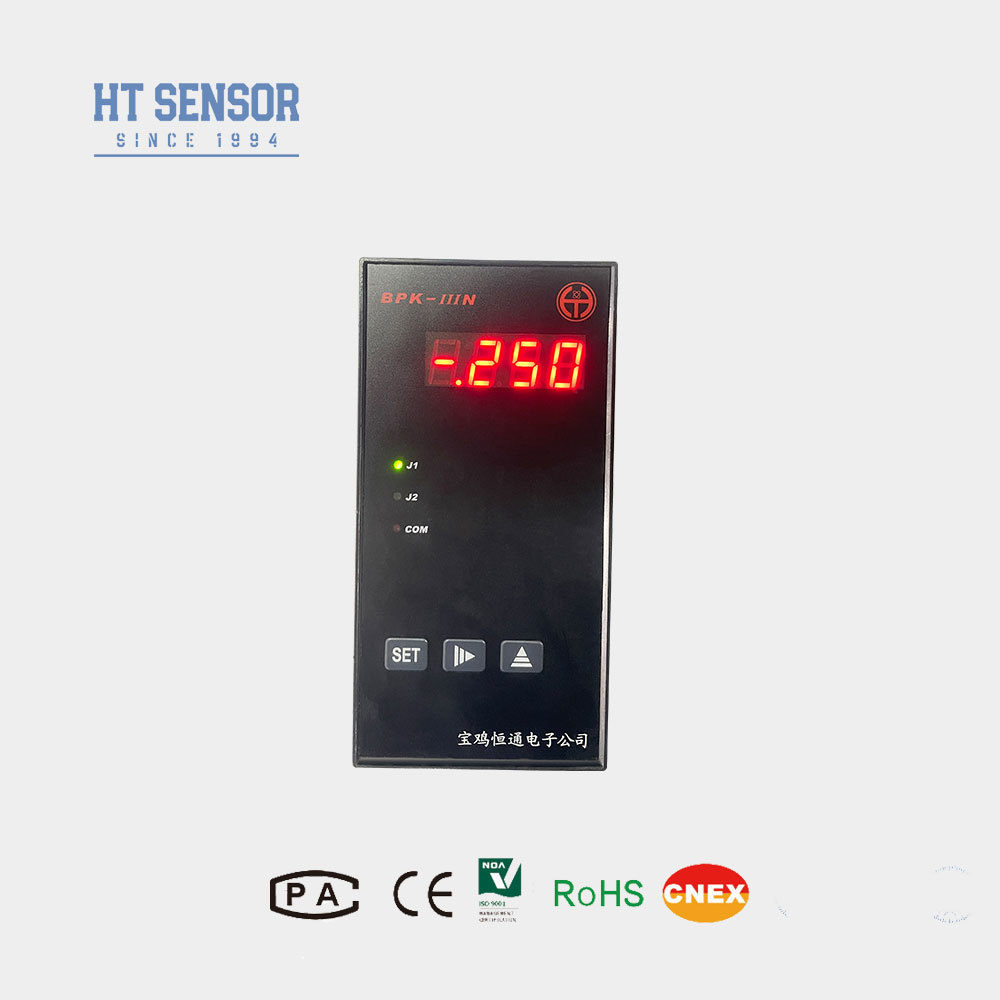

| BPK-IIIN1 | 80×160×80 (dọc) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (dọc) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (Quảng) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (Quảng) | 44 + 0,5 x 44 + 0.5 | Với đèn báo động J2 mà không có dây chuyền J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0,7 x 67 + 0.7 | |
Câu hỏi thường gặp
Các thiết bị truyền cảm biến áp suất của anh có tính năng gì?
Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
Tôi có thể tùy chỉnh các thông số kỹ thuật đặc biệt?
Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
Công suất sản xuất của anh bao nhiêu?
Các cơ sở sản xuất của chúng tôi có thể sản xuất tới 30.000 bộ truyền cảm biến áp suất mỗi tháng, đảm bảo chúng tôi có thể đáp ứng các yêu cầu đặt hàng quy mô lớn.Chúng tôi khuyên bạn nên liên hệ với đội ngũ bán hàng của chúng tôi trước để sản xuất và giao hàng lịch trình.
Thời gian giao hàng thông thường là bao lâu?
5-8 ngày làm việc cho các mô hình tiêu chuẩn.
Giá của sản phẩm thế nào?
Giá cạnh tranh với giảm giá có sẵn cho các đơn đặt hàng hàng loạt hoặc quan hệ đối tác dài hạn.
Bảo hành sản phẩm và dịch vụ sau bán hàng là bao nhiêu?
Bảo hành 24 tháng kể từ ngày xuất hàng. đội ngũ hậu mãi của chúng tôi trả lời các câu hỏi trong vòng 24 giờ, với hỗ trợ mạng PC từ xa luôn sẵn sàng.
