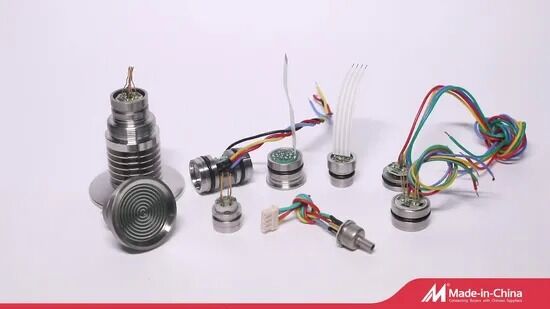

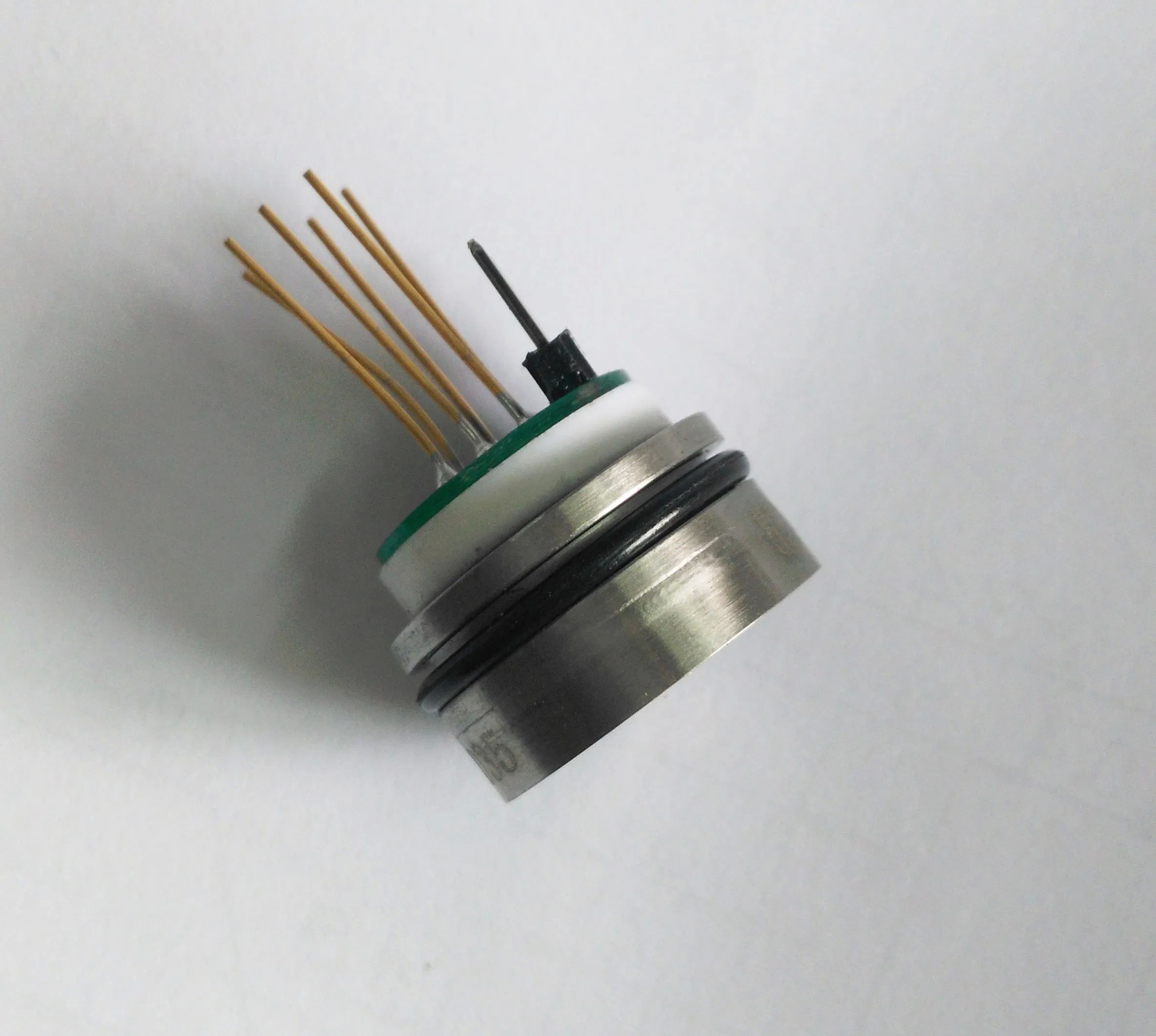

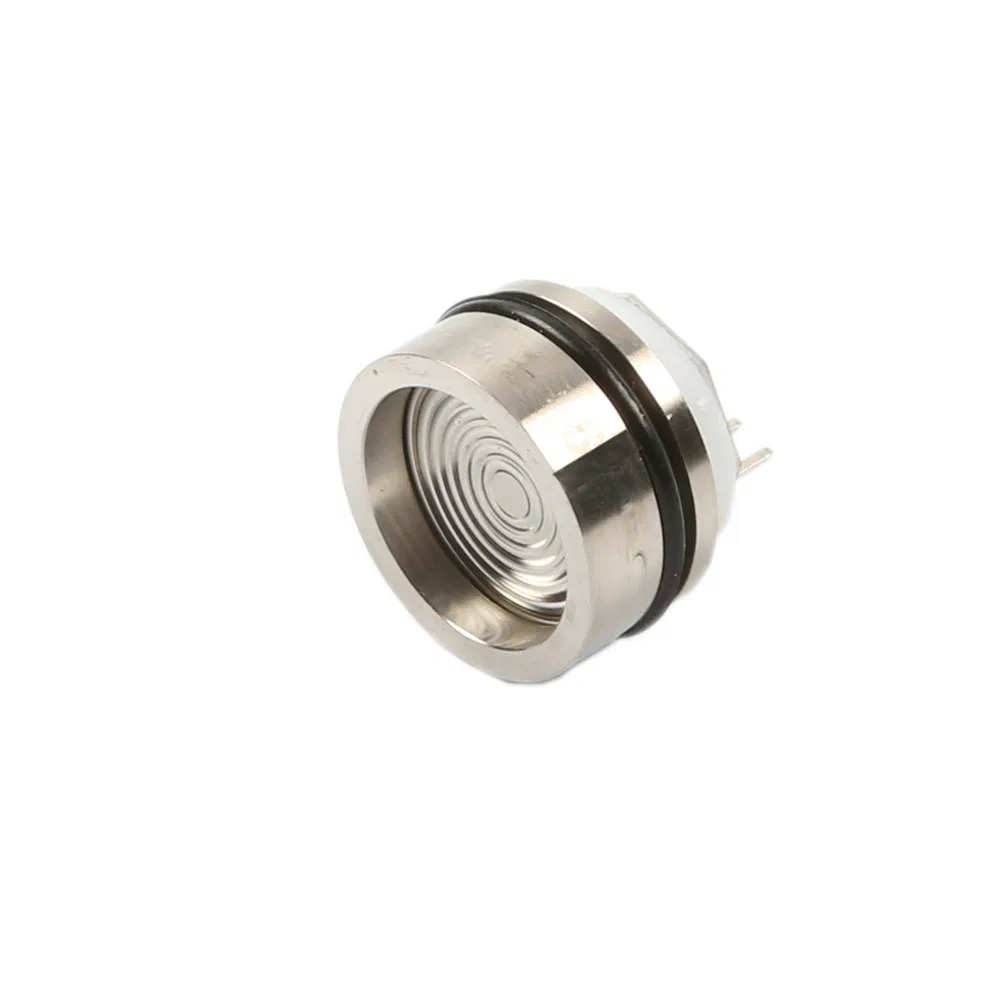

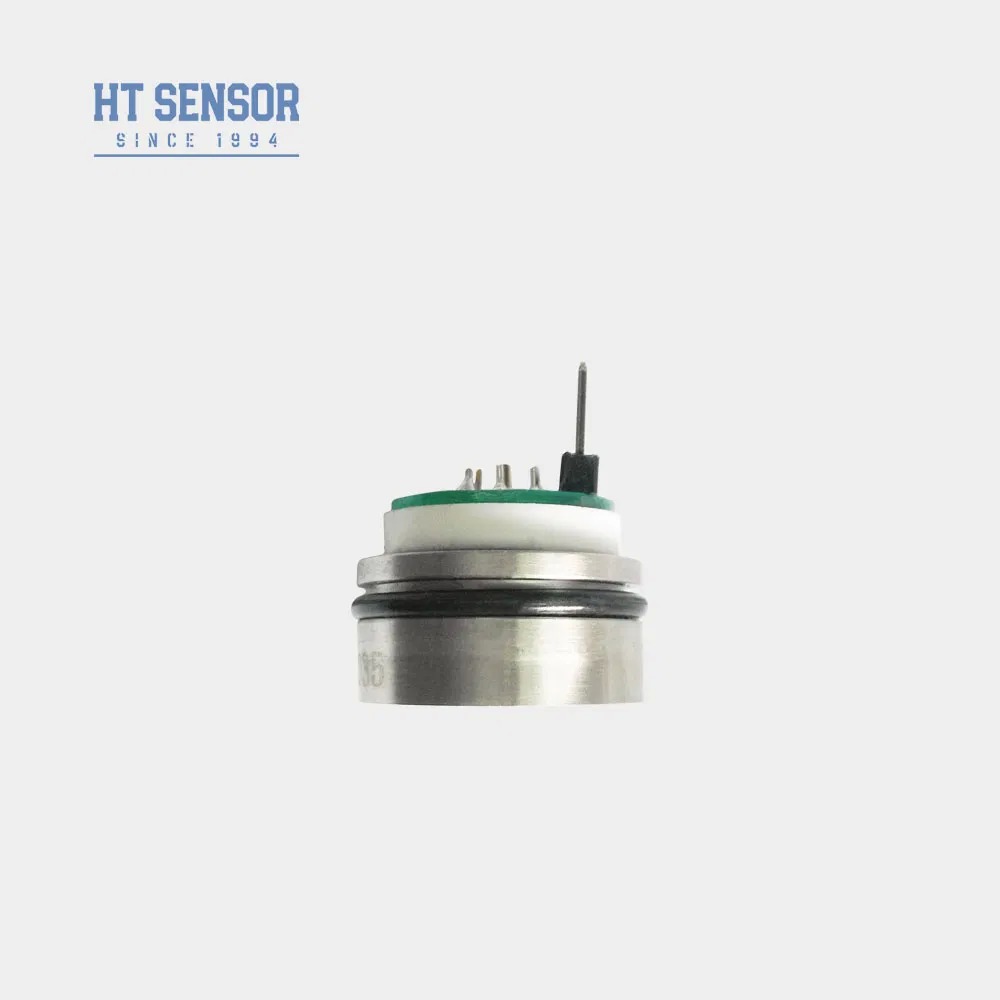

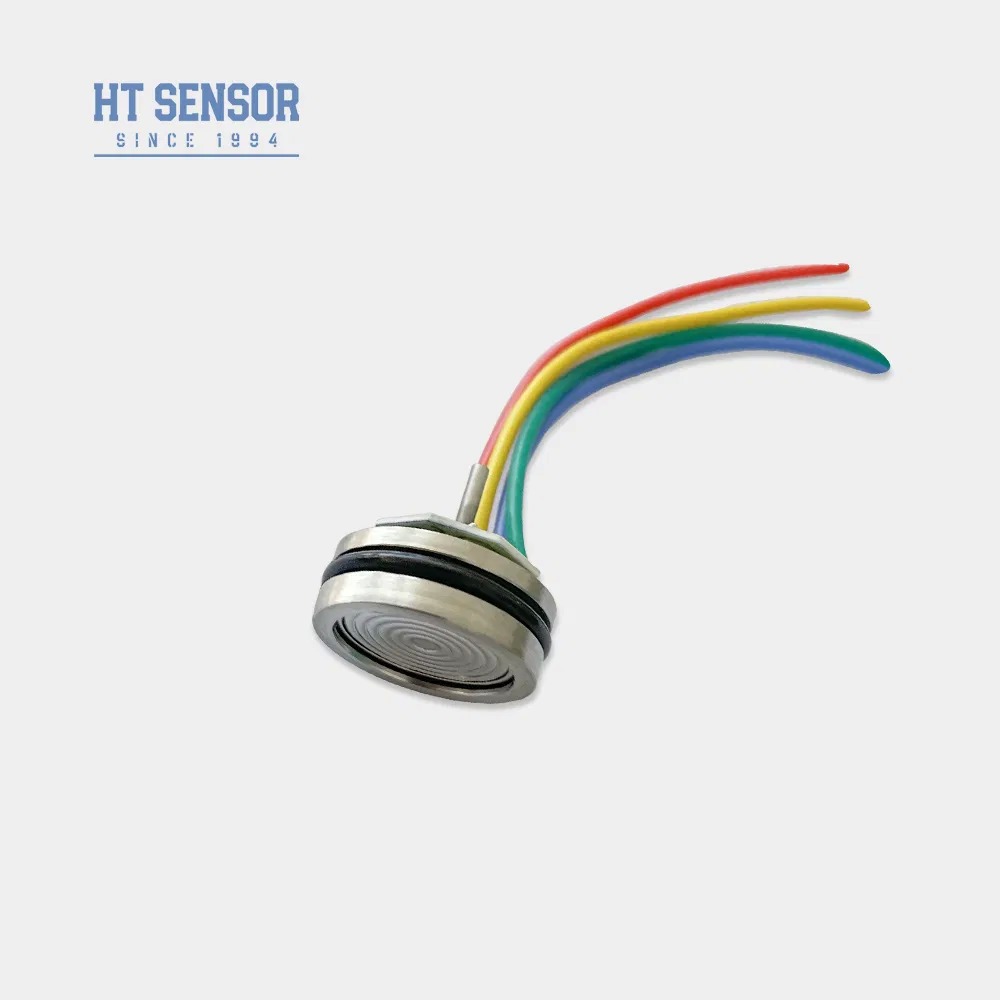

Cảm biến áp suất Baoji Hengtong HT26V cho lõi cảm biến áp suất máy phát
Product Details
| Mẫu số: | HT26V | Tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Vật liệu: | thép không gỉ | loại dây: | bốn dây |
| Phương tiện đo: | Khí và chất lỏng | Xếp hạng IP: | IP65 |
| Nguồn điện: | 5-10VDC | đầu ra: | 10mv/V |
| Đường kính: | 19mm | Chiều cao: | 7-10mm |
| Trở kháng đầu vào: | 4KΩ~20KΩ | Trở kháng đầu ra: | 2,5kΩ ~ 6kΩ |
| Nhiệt độ hoạt động: | -20~80oC | Nhiệt độ bảo quản: | -40~125oC |
| Cân nặng: | ~25g | ||
| Làm nổi bật |
Cell cảm biến áp suất HT26V,Cảm biến áp suất silicon cho máy phát,Cảm biến áp suất Baoji Hengtong có bảo hành |
||
Product Description
HT26V là một cảm biến áp suất silicon piezoresistive có lõi nguyên tố silicon lan rất ổn định.Áp suất chênh lệch của môi trường đo được truyền đến ngăn chắn silic thông qua một ngăn chắn cách ly 316L và dầu silic kín. Sử dụng hiệu ứng piezoresistive của silicon khuếch tán, nó đo chính xác áp suất của chất lỏng và khí.
- Cung cấp điện áp liên tục với đầu ra tín hiệu tiêu chuẩn
- Độ tin cậy cao và độ ổn định tuyệt vời
- Chiều cao nhỏ gọn 7mm với các tùy chọn cấu trúc tùy chỉnh
- Các địa điểm quá trình công nghiệp bao gồm dầu mỏ, hóa chất, luyện kim, điện và thủy văn
- Ngành hàng hải và hàng không
- Hệ thống điều khiển thủy lực và khí nén
- Ứng dụng kiểm soát quy trình
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào: 4KΩ~20KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: dây nhiệt độ cao 100mm, cáp ruy băng và đầu nối chân
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS | ||
| Parameter | Loại | Tối đa | Đơn vị |
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S |
| Khả năng lặp lại | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0±2 | mV |
| Khả năng sản xuất toàn diện (≤20KPa) | 50±1 | 50±2 | mV |
| Khả năng sản xuất toàn diện (≥35kPa) | 100±1 | 100±2 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S |
| Tốc độ Offset không. Drift (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Động nhiệt toàn diện (≤20KPa) | ± 1 | ±2 | % F.S |
| Động nhiệt toàn diện (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Nhiệt độ bù đắp (≤20KPa) | 0 ~ 50 | oC | |
| Nhiệt độ bù đắp (≥ 35kPa) | 0~70 | oC | |
| Nhiệt độ hoạt động | -20~80 | oC | |
| Nhiệt độ lưu trữ | -40~125 | oC | |
| Lượng quá tải cho phép | 3 lần quy mô đầy đủ | ||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |
| Vật liệu phân vùng | 316L | ||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11ms | ||
| Thời gian phản ứng | ≤ 1 ms | ||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||
| Trung bình lấp đầy | Dầu silicon | ||
| Trọng lượng | ~ 25g |
Các thông số được thử nghiệm dưới điện áp liên tục 10V và nhiệt độ môi trường 25oC
1. Đảm bảo phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết
2. Trong khi lắp ráp nhà, duy trì thẳng hàng và áp dụng áp lực ngay để tránh tắc nghẽn hoặc làm hỏng tấm bồi thường
3- Cung cấp hướng dẫn đặc biệt khi đặt hàng nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L)
4. Tránh nhấn vào âm hộ cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương do biến dạng hoặc đâm
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước, hoặc môi trường ăn mòn vào lõi buồng áp suất âm
6. Đối với bất kỳ thay đổi để dây pin, tham khảo nhãn trên lõi thực tế cho kết nối đúng
Product Highlights
Cảm biến áp điện silicon HT26V với màng ngăn bằng thép không gỉ 316L. Độ tin cậy cao, độ ổn định tuyệt vời, xếp hạng IP65. Tùy chỉnh cho các ứng dụng công nghiệp. OEM/ODM có sẵn với công suất 50.000 hàng năm.
