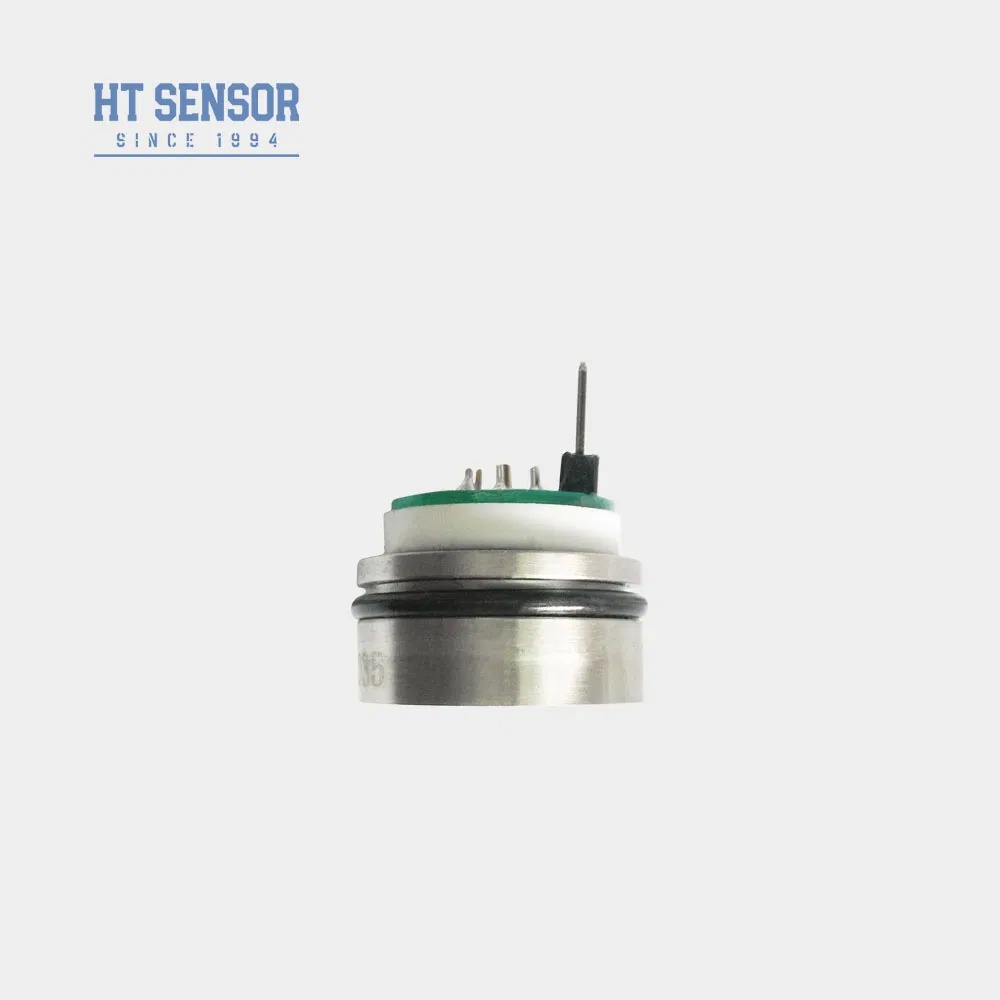

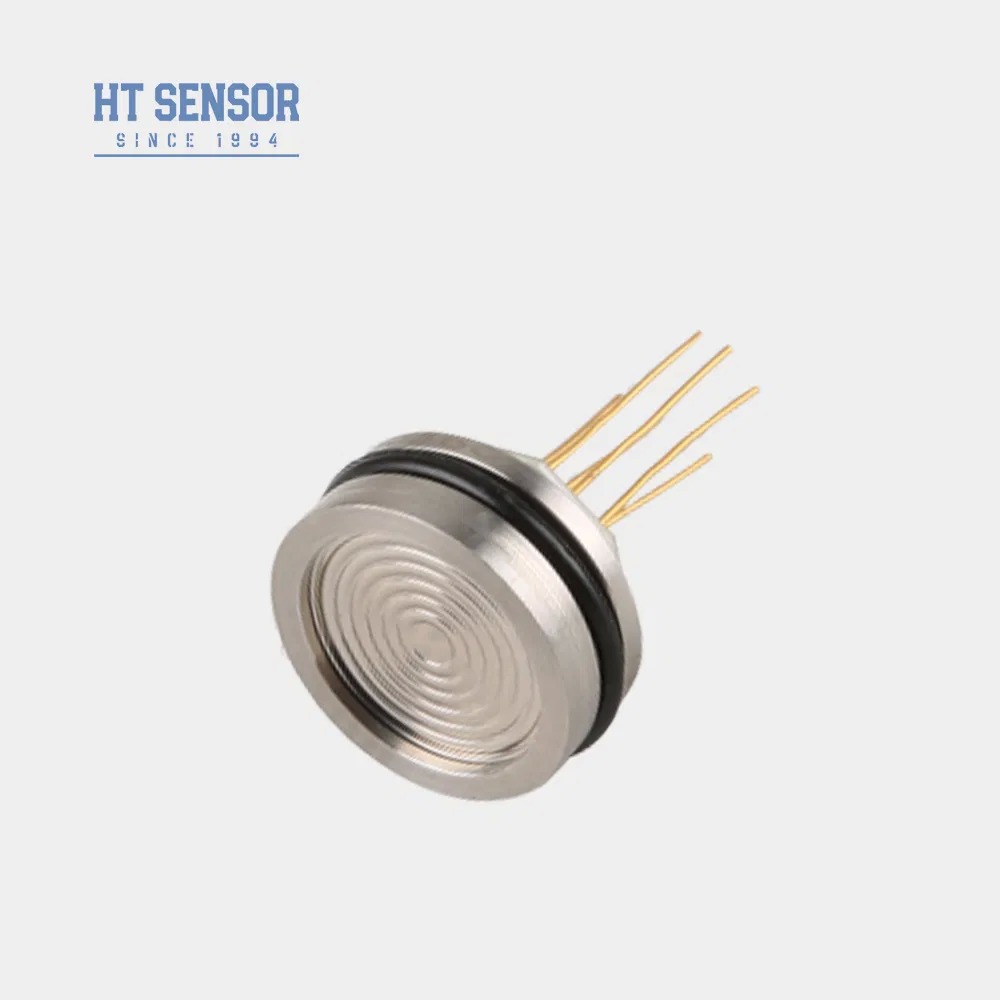

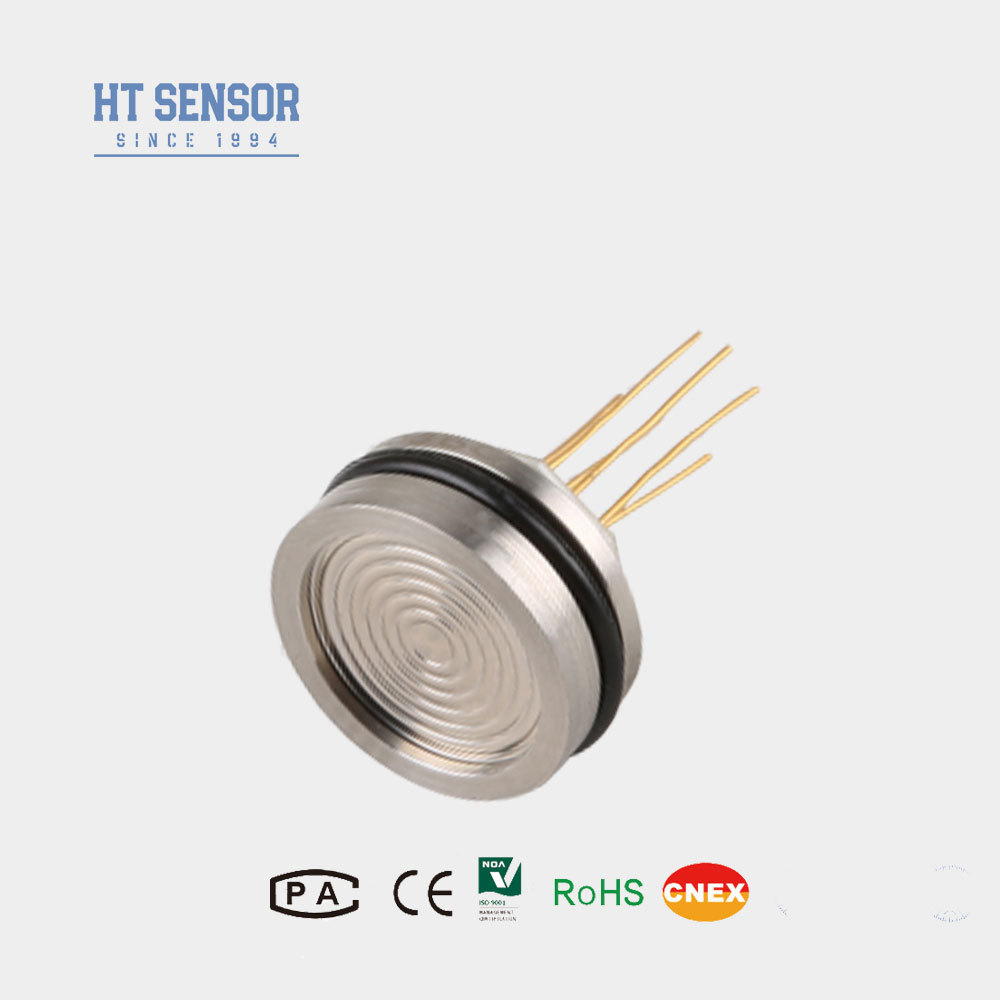

Cảm biến áp suất silicon đường kính 19mm, Lõi cảm biến áp suất mini, Cảm biến áp suất đo chất lỏng công nghiệp
Chi tiết sản phẩm
| Mẫu số: | HT26 | Tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Quy trình sản xuất: | Tích hợp | Vật liệu: | thép không gỉ |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| Xếp hạng IP: | IP65 | Quyền lực: | 1,5mA /10VDC |
| đầu ra: | tín hiệu mv | Chiều cao: | 7mm |
| Trở kháng đầu vào: | 2,5kΩ ~ 6kΩ | Trở kháng đầu ra: | 2,5kΩ ~ 6kΩ |
| Nhiệt độ hoạt động: | -20~80 oC | Nhiệt độ bảo quản: | -40~125 oC |
| Cân nặng: | ~63g | ||
| Làm nổi bật |
cảm biến áp suất silicon với bảo hành,Cảm biến áp suất silicon chính xác cao,Cảm biến áp suất silicon công nghiệp |
||
Mô tả sản phẩm
- Công nghệ tiên tiến với 316L thép không gỉ
- Vật liệu đệm cao cấp bao gồm titan và Hastelloy
- Các mạch phim dày để bù đắp nhiệt độ và điều chỉnh điểm không
- Độ tin cậy, lặp lại và ổn định vượt trội
- Độ cao nhỏ gọn 7mm với các tùy chọn tùy chỉnh
- Các địa điểm quá trình công nghiệp: dầu mỏ, hóa chất, luyện kim, điện và thủy văn
- Ngành hàng hải và hàng không
- Hệ thống điều khiển thủy lực và khí nén
- Ứng dụng kiểm soát quy trình
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ

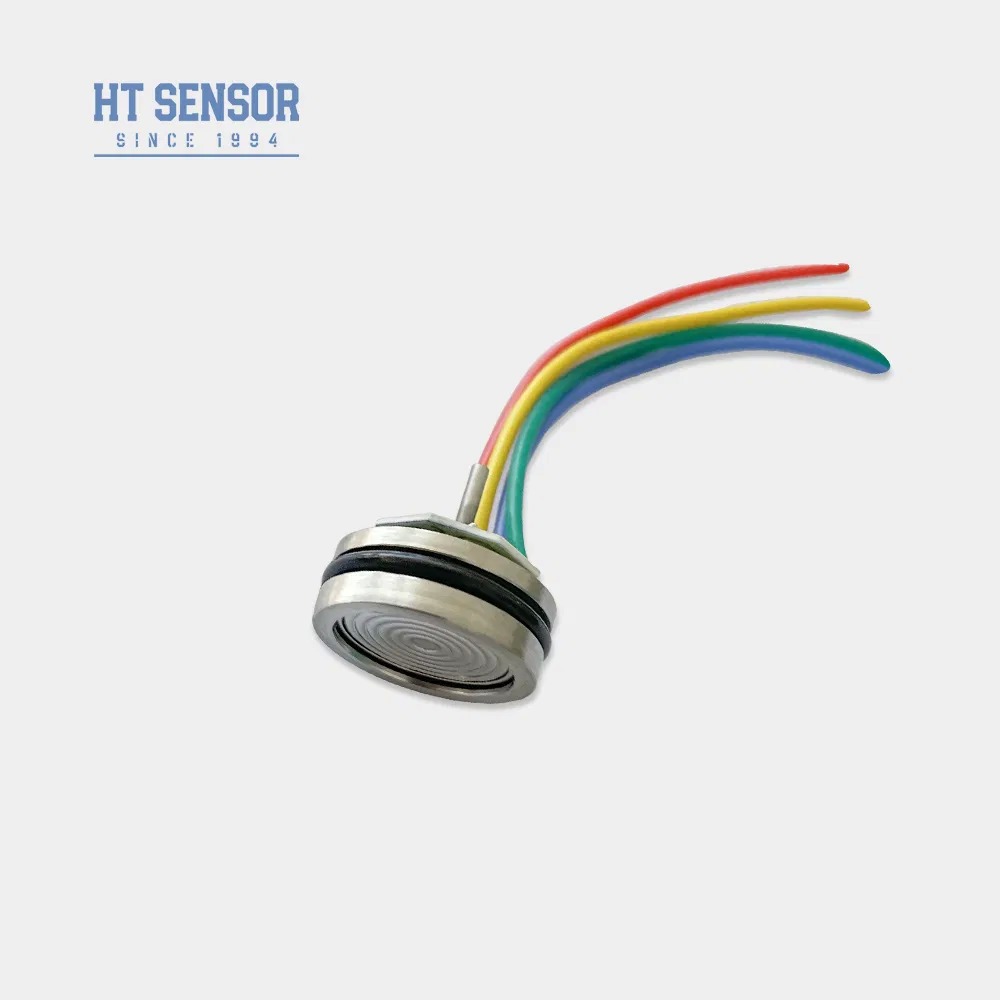

- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parameter | Loại | Tối đa | Đơn vị |
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S |
| Khả năng lặp lại | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0±2 | mV |
| Khả năng sản xuất toàn diện (≤20KPa) | 50±10 | 50±30 | mV |
| Khả năng sản xuất toàn diện (≥35kPa) | 100±10 | 100±30 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ±2 | % F.S |
| Tốc độ Offset không. Drift (≥ 35kPa) | ± 0.5 | ± 1 | % F.S |
| Động nhiệt toàn diện (≤20KPa) | ± 1 | ±2 | % F.S |
| Động nhiệt toàn diện (≥ 35kPa) | ± 0.5 | ± 1 | % F.S |
| Nhiệt độ bù đắp (≤20KPa) | 0 ~ 50 | oC | |
| Nhiệt độ bù đắp (≥ 35kPa) | 0~70 | oC | |
| Nhiệt độ hoạt động | -20~80 | oC | |
| Nhiệt độ lưu trữ | -40~125 | oC | |
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||
| Sự ổn định dài hạn | 00,2% F.S/năm | ||
| Vật liệu phân vùng | 316L | ||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11ms | ||
| Thời gian phản ứng | ≤ 1 ms | ||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||
| Trung bình lấp đầy | Dầu silicon | ||
| Trọng lượng | ~ 63g | ||
- Đảm bảo phù hợp giữa kích thước lõi và nhà máy phát cho độ kín không khí cần thiết
- Phân chỉnh nhà ở theo chiều dọc và áp dụng áp lực ngay cả trong quá trình lắp ráp để tránh làm hỏng tấm bồi thường
- Cung cấp hướng dẫn đặc biệt nếu môi trường đo là không tương thích với lớp vỏ lõi hoặc vật liệu chứa (316L)
- Tránh áp dụng bàn tay hoặc vật sắc để ngăn ngừa hư hỏng
- Giữ cổng lõi máy đo áp suất mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi hoặc môi trường ăn mòn

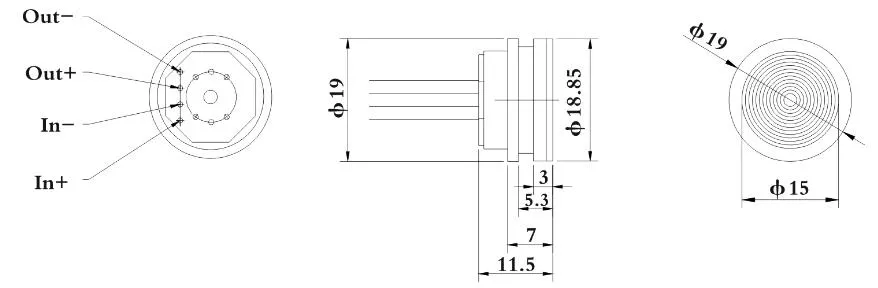

- Đề cập đến nhãn lõi thực tế cho cấu hình pin lead
Điểm nổi bật của sản phẩm
Lõi cảm biến áp suất HT26 OEM: chiều cao 7mm, kết cấu bằng thép không gỉ, xếp hạng IP65. Độ ổn định cao, độ chính xác ±0,3%FS, thời gian phản hồi 1ms. Có thể tùy chỉnh để đo khí/lỏng trong các ứng dụng công nghiệp. Công suất 50.000 chiếc/năm.
