| Chứng nhận: | RoHS |
|---|---|
| Số lượng đặt hàng tối thiểu: | 5 |
| Giá bán: | 20 |
| Mẫu số: | HT30 | Tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Vật liệu: | thép không gỉ | loại dây: | bốn dây |
| Phương tiện đo: | Khí và chất lỏng | Xếp hạng IP: | ip65 |
| Nguồn điện: | 1,5mA | Vật liệu cơ hoành: | 316L / HC / hợp kim titan |
| Sự ổn định: | 00,1% F.S/năm | Phạm vi: | 0~20MPa |
| Trở kháng đầu vào: | 2,5kΩ ~ 6kΩ | Trở kháng đầu ra: | 2,5kΩ ~ 6kΩ |
| Nhiệt độ hoạt động: | -20~80oC | Nhiệt độ bảo quản: | -40~125oC |
| Cân nặng: | ~63g | ||
| Làm nổi bật: | Máy thăm dò áp suất bằng thép không gỉ,Các phần tử pin cảm biến áp suất,Máy dò cảm biến mức silicon |
||

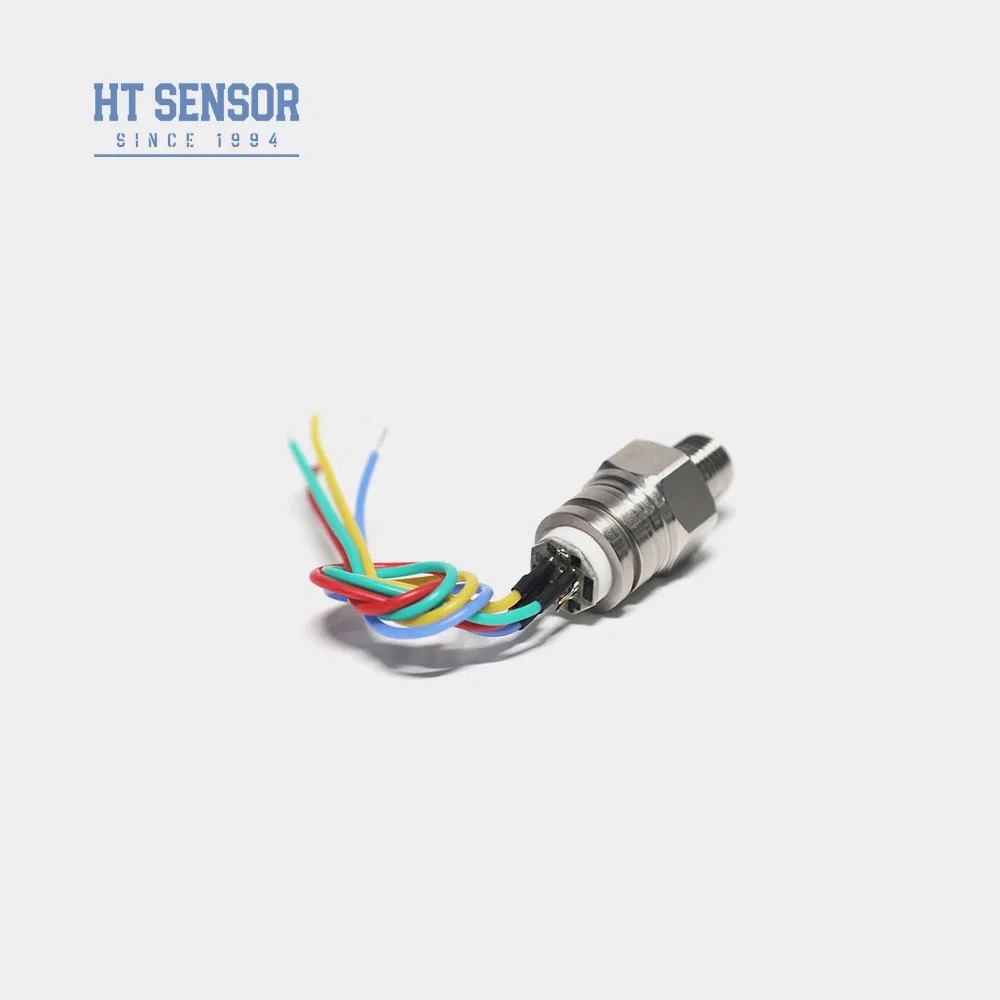

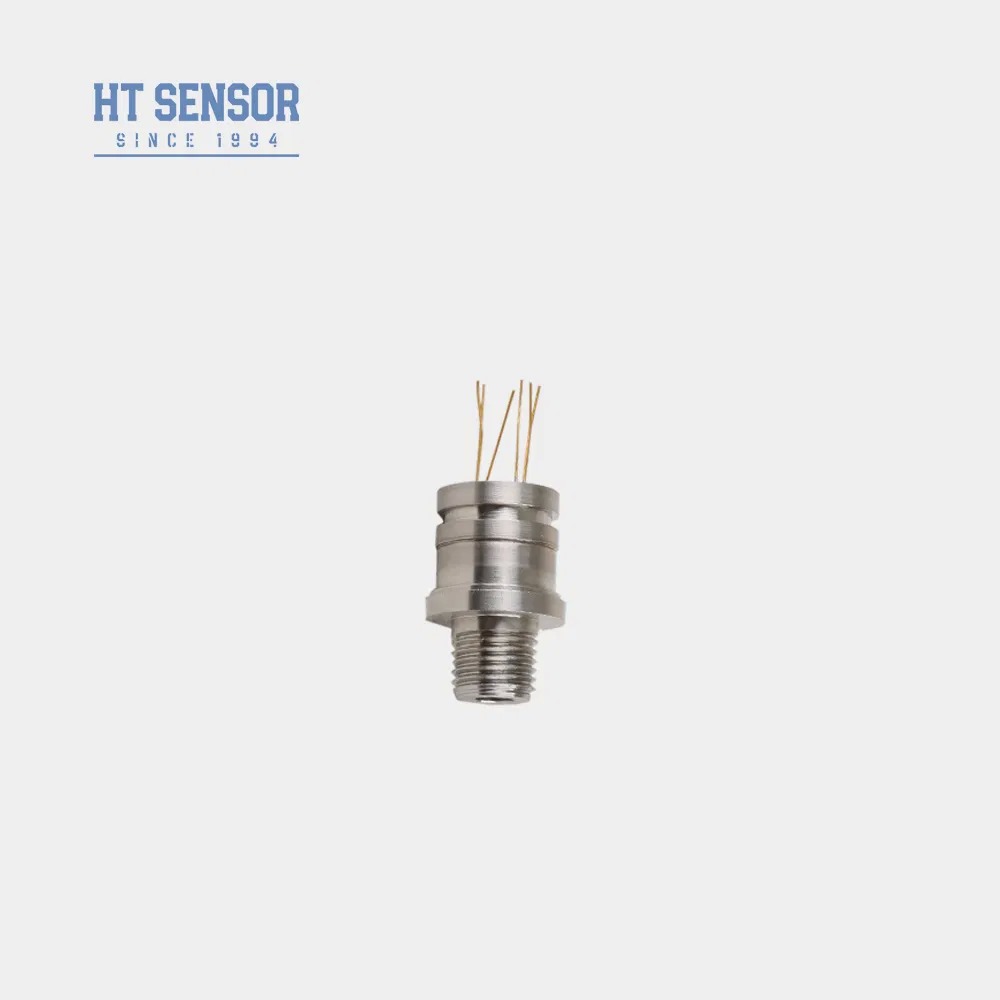

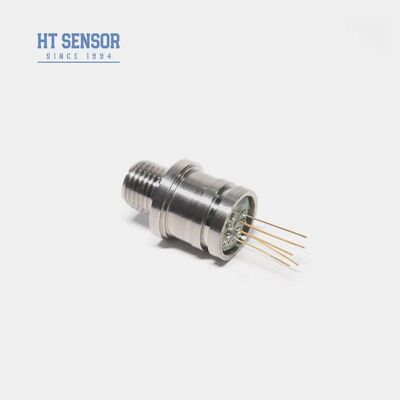

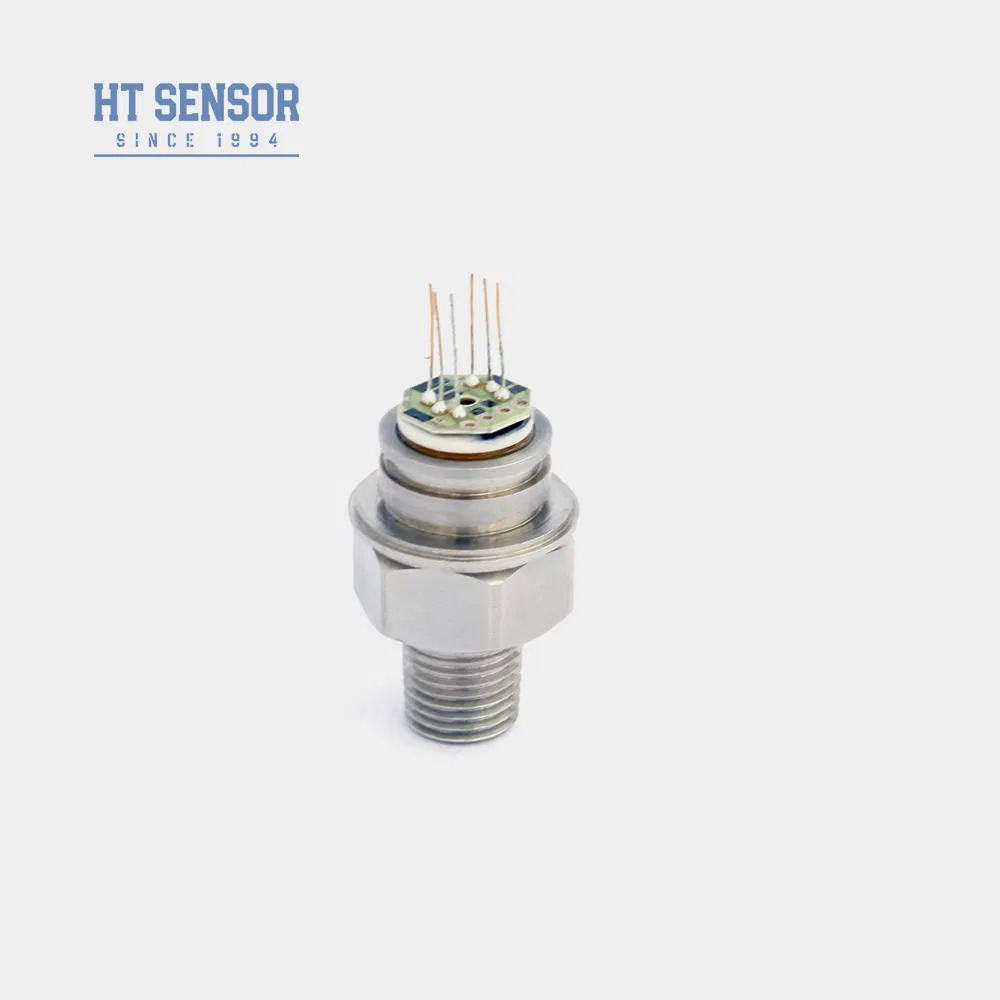

Bộ cảm biến áp suất piezoresistive silicon HT30 là một yếu tố silicon lan rất ổn định sử dụng hiệu ứng piezoresistive để đo áp suất chất lỏng và khí.Với cấu trúc hàn với các sợi dây tiêu chuẩn và không có niêm phong vòng O, cảm biến này cung cấp độ tin cậy đặc biệt trong các ứng dụng đa dạng.
| Parameter | Loại | Tối đa | Đơn vị |
|---|---|---|---|
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S |
| Khả năng lặp lại | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0±2 | mV |
| Khả năng sản xuất toàn diện (≤20KPa) | 50±10 | 50±30 | mV |
| Khả năng sản xuất toàn diện (≥35kPa) | 100±10 | 100±30 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ±2 | % F.S |
| Tốc độ Offset không. Drift (≥ 35kPa) | ± 0.5 | ± 1 | % F.S |
| Động nhiệt toàn diện (≤20KPa) | ± 1 | ±2 | % F.S |
| Động nhiệt toàn diện (≥ 35kPa) | ± 0.5 | ± 1 | % F.S |
| Nhiệt độ bù đắp (≤20KPa) | 0 ~ 50 | - | oC |
| Nhiệt độ bù đắp (≥ 35kPa) | 0~70 | - | oC |
| Nhiệt độ hoạt động | -20~80 | - | oC |
| Nhiệt độ lưu trữ | -40~125 | - | oC |
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||
| Sự ổn định dài hạn | 00,2% F.S/năm | ||
| Vật liệu phân vùng | 316L | ||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11ms | ||
| Thời gian phản ứng | ≤ 1 ms | ||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||
| Trung bình lấp đầy | Dầu silicon | ||
| Trọng lượng | ~ 63g | ||
Các thông số được thử nghiệm dưới: 1,5mA @ 25°C
Chiều kính (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Chất tuyệt đối (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Bị niêm phong (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
