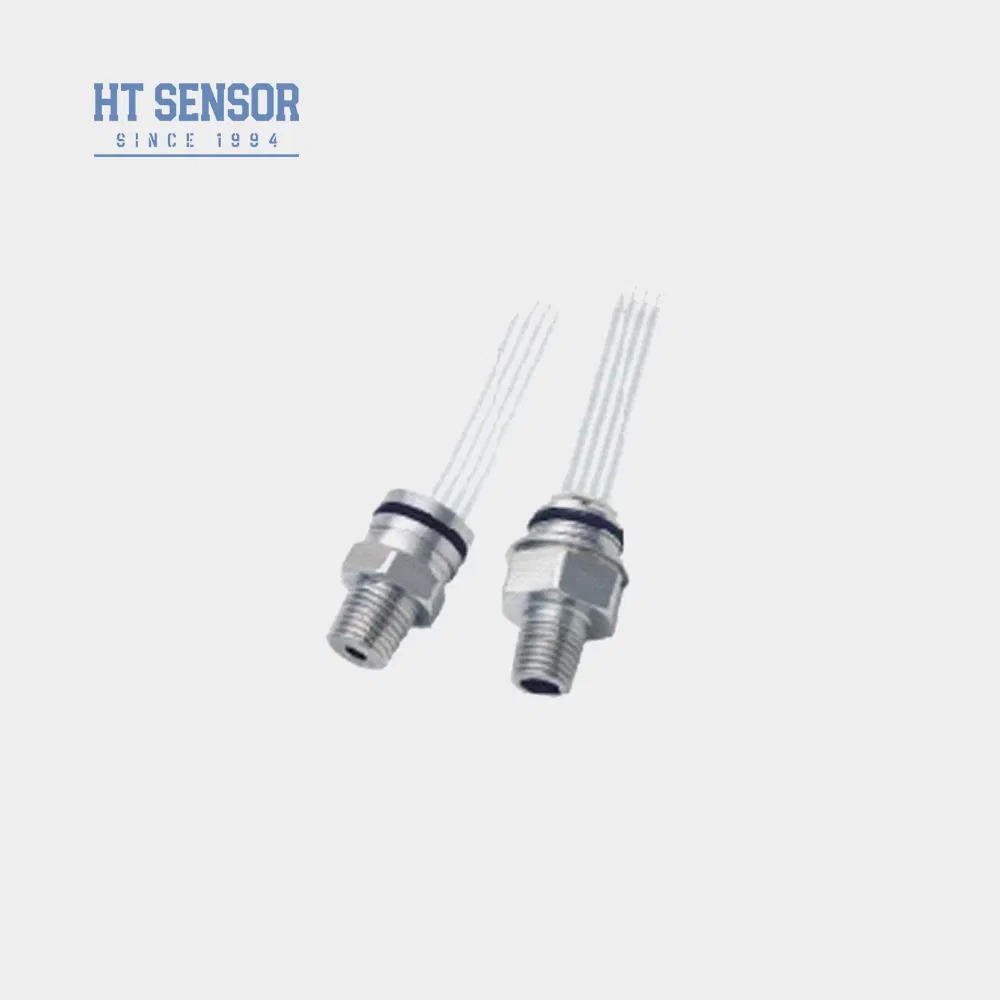

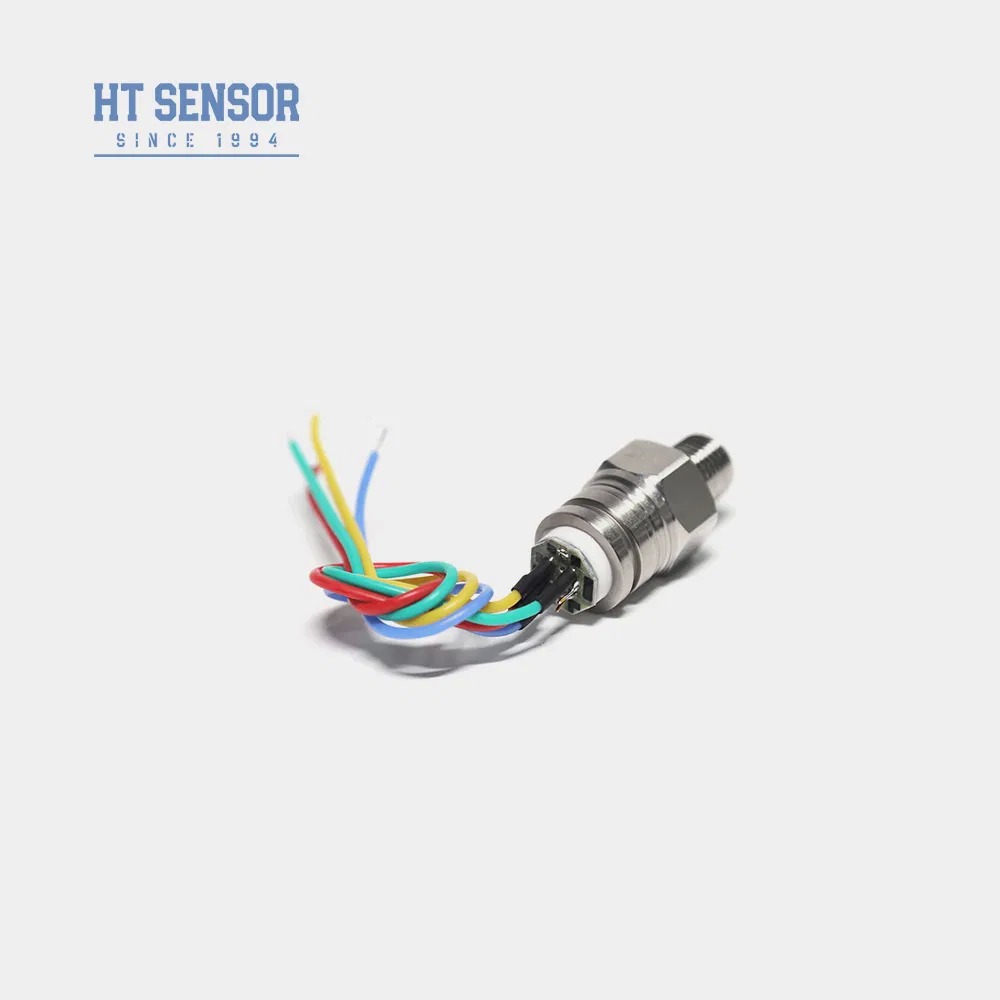

Phân bố đường dây với cảm biến áp suất tích hợp dây OEM cảm biến mức độ
Product Details
| Mẫu số: | HT30 | Tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Quy trình sản xuất: | Tích hợp | Vật liệu: | thép không gỉ |
| Loại chủ đề: | tùy chỉnh | loại dây: | bốn dây |
| Phương tiện đo: | Khí và chất lỏng | Nguồn điện: | 10VDC 5VDC 1,5mA |
| đầu ra: | 10MV/V 100+-30MV | Vật liệu cơ hoành: | 316L |
| Nhiệt độ hoạt động: | -20~80oC | Cân nặng: | ~63g |
| Làm nổi bật |
cảm biến áp suất tích hợp sợi,Bộ cảm biến mức độ OEM silicon,cảm biến áp suất sắp xếp đường dây |
||
Product Description
- Sử dụng mạch phim dày để bù đắp nhiệt độ và chỉnh sửa trượt bằng không
- Độ tin cậy cao và độ ổn định tuyệt vời
- Nguồn cung cấp điện điện điện áp không đổi với đầu ra tiêu chuẩn
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với sự tương thích thép không gỉ 316L
- Được sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất
- Thường được sử dụng trong hệ thống làm lạnh và máy nén không khí để đo áp suất
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào: 4KΩ~20KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: dây nhiệt độ cao 100mm, cáp ruy
| Phạm vi đo | Loại | Giá trị |
|---|---|---|
| Phạm vi áp suất | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Chất tuyệt đối (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Bị niêm phong (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| Không tuyến tính | ± 0.15 ± 0.3 % F.S | |
| Khả năng lặp lại | 0.05∙ 0.1∙ % F.S | |
| Hysteresis | 0.05∙ 0.1∙ % F.S | |
| Zero Offset Output | 0±1∙ 0±2∙ mV | |
| Sản lượng toàn diện | ≤20KPa: 50±1 50±2 mV ≥35kPa: 100±1 100±2 mV |
|
| Zero Offset Temp. Drift | ≤20KPa: ±1 ±2.5 %F.S ≥35kPa: ±0.8 ±1.5 % F.S |
|
| Full Scale Temp. Drift | ≤20KPa: ±1 ±2 ±2 %F.S ≥35kPa: ±0.8 ±1.5 % F.S |
|
| Temp được bù đắp. | ≤20KPa: 0~50 oC ≥35kPa: 0~70 oC |
|
| Nhiệt độ hoạt động | -20~80 oC | |
| Nhiệt độ lưu trữ | -40 ~ 125 oC | |
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |
| Sự ổn định dài hạn | 0.2 % F.S/năm | |
| Vật liệu phân vùng | 316L | |
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |
| Sốc | 100g, 11ms | |
| Thời gian phản ứng | ≤ 1 ms | |
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |
| Trung bình lấp đầy | Dầu silicon | |
| Trọng lượng | ~ 63g | |
- Đảm bảo phù hợp giữa kích thước lõi và lồng máy phát trong quá trình lắp ráp để đạt được độ kín không khí yêu cầu
- Trong quá trình lắp ráp nhà, duy trì thẳng hàng và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bồi thường
- Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu khoang (316L), hãy cung cấp hướng dẫn đặc biệt khi đặt hàng
- Tránh áp dụng bàn tay hoặc vật sắc để ngăn ngừa hư hỏng.
- Giữ cổng áp suất của lõi đo áp suất mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn
- Đề cập đến nhãn trên lõi thực tế cho bất kỳ thay đổi pin dẫn
Product Highlights
Cảm biến áp suất tích hợp HT30V với màng ngăn bằng thép không gỉ 316L để đo khí/lỏng. Có độ ổn định cao, xếp hạng IP65, tùy chọn luồng tùy chỉnh và khả năng OEM. Lý tưởng cho máy nén khí, điện lạnh và hệ thống điều khiển quá trình.
