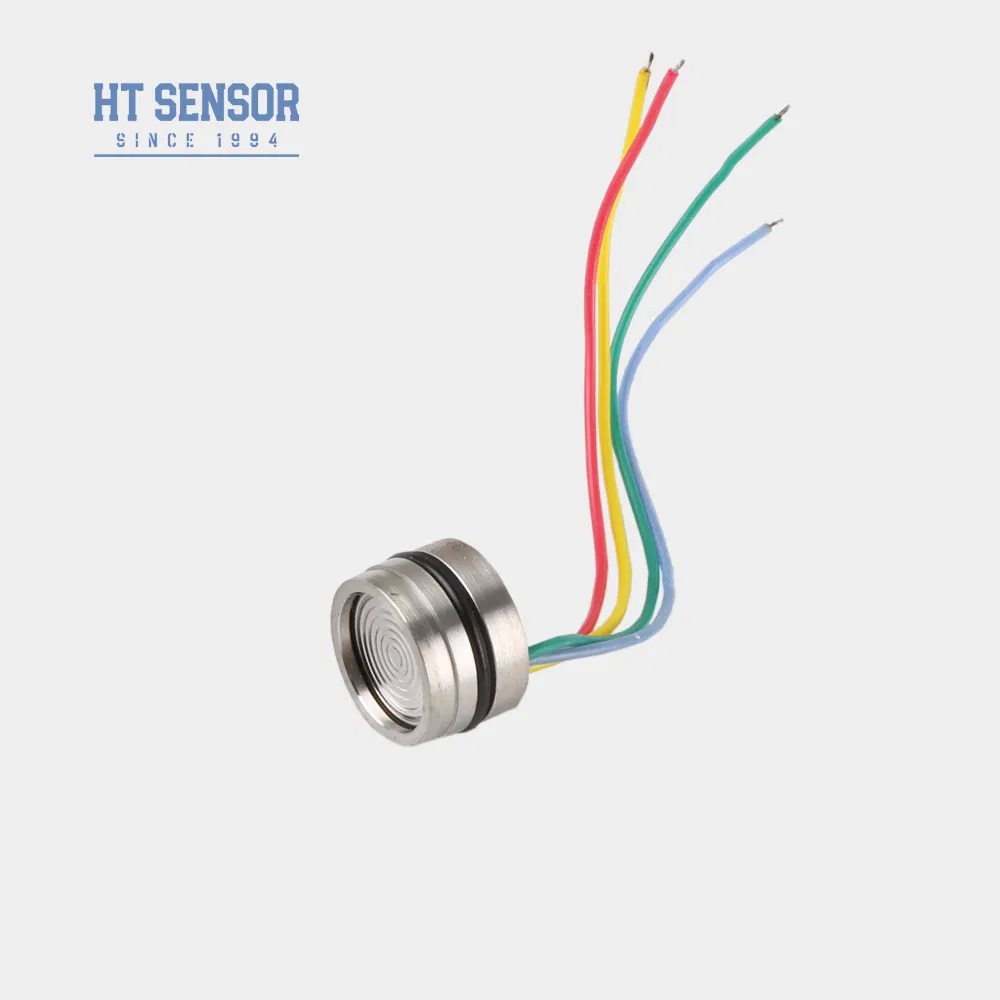

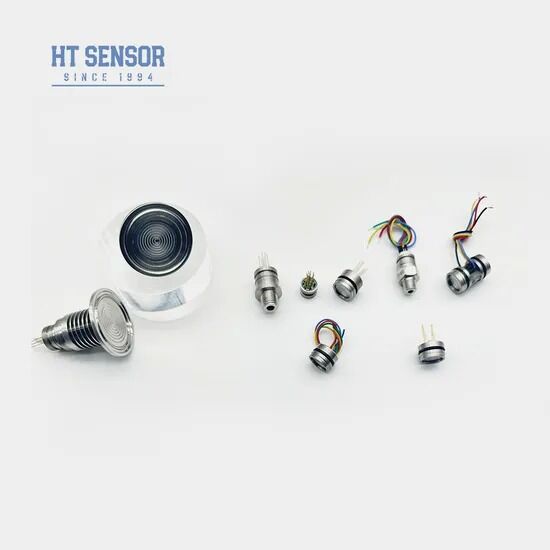

Cảm biến áp suất silicon piezoelectric chạy 19mm 10VDC cho cảm biến mức độ không khí và chất lỏng
Product Details
| Mẫu số: | HT19V | Tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Quy trình sản xuất: | Tích hợp | Vật liệu: | thép không gỉ |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| Xếp hạng IP: | IP65 | Nhiệt độ bồi thường.: | 0~70 độ C |
| Loại áp suất: | G/A/S | đầu ra: | 10mv/V |
| Đường kính: | 19mm | Nguồn điện: | 10VDC |
| Làm nổi bật |
Cảm biến áp suất silicon 19mm,Cảm biến áp điện cấp nguồn 10VDC,Cảm biến áp suất không khí và chất lỏng |
||
Product Description
- Vòng mạch phim dày để bù đắp nhiệt độ và điều chỉnh chuyển hướng bằng không
- Độ tin cậy cao và độ ổn định tuyệt vời
- Nguồn cung cấp điện điện điện áp không đổi với đầu ra tiêu chuẩn
- Đo áp suất khí và chất lỏng không ăn mòn với khả năng tương thích thép không gỉ 316L
- Hệ thống điều khiển quy trình để giám sát và điều khiển áp suất
- Hệ thống làm lạnh và máy nén không khí để đo áp suất
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào: 4KΩ~20KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ

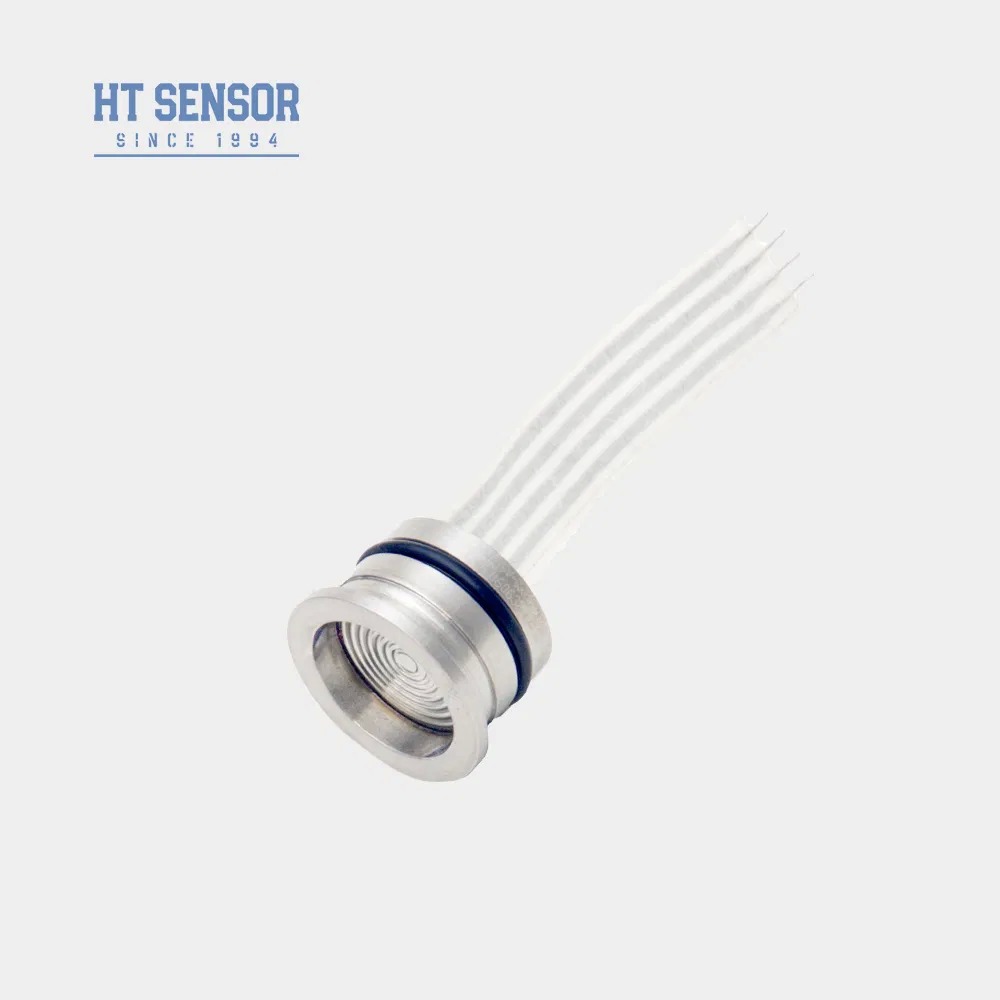

- Kết nối điện: dây nhiệt độ cao 100mm, cáp ruy
| Phạm vi đo | Đường đo (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| Chất tuyệt đối (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Được niêm phong (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| Parameter | Loại | Tối đa | Đơn vị |
|---|---|---|---|
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S |
| Khả năng lặp lại | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0±2 | mV |
| Khả năng sản xuất toàn diện (≤20KPa) | 50±1 | 50±2 | mV |
| Khả năng sản xuất toàn diện (≥35kPa) | 100±1 | 100±2 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S |
| Tốc độ Offset không. Drift (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Động nhiệt toàn diện (≤20KPa) | ± 1 | ±2 | % F.S |
| Động nhiệt toàn diện (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Nhiệt độ bù đắp (≤20KPa) | 0 ~ 50 | oC | |
| Nhiệt độ bù đắp (≥ 35kPa) | 0~70 | oC | |
| Nhiệt độ hoạt động | -20~80 | oC | |
| Nhiệt độ lưu trữ | -40~125 | oC | |
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||
| Sự ổn định dài hạn | 0.2 % F.S/năm | ||
| Vật liệu phân vùng | 316L | ||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11ms | ||
| Thời gian phản ứng | ≤ 1 ms | ||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||
| Trung bình lấp đầy | Dầu silicon | ||
| Trọng lượng | ~ 28g | ||
- Đảm bảo phù hợp giữa kích thước lõi và nhà máy phát cho độ kín không khí cần thiết
- Phân chỉnh nhà ở theo chiều dọc và áp dụng áp lực ngay cả trong quá trình lắp ráp để tránh làm hỏng tấm bồi thường
- Cung cấp hướng dẫn đặc biệt khi đặt hàng nếu phương tiện đo không tương thích với vật liệu phân vùng 316L
- Tránh áp dụng bàn tay hoặc vật sắc để ngăn ngừa hư hỏng
- Giữ cổng đo áp suất mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn
- Ghi chú nhãn lõi thực tế cho bất kỳ thay đổi pin lead nào
Product Highlights
Cảm biến áp điện silicon HT19V 19mm để đo khí/lỏng. Được trang bị thép không gỉ 316L, xếp hạng IP65, độ ổn định cao và các tùy chọn tùy chỉnh. Lý tưởng cho máy nén khí, điện lạnh và hệ thống điều khiển quá trình.
