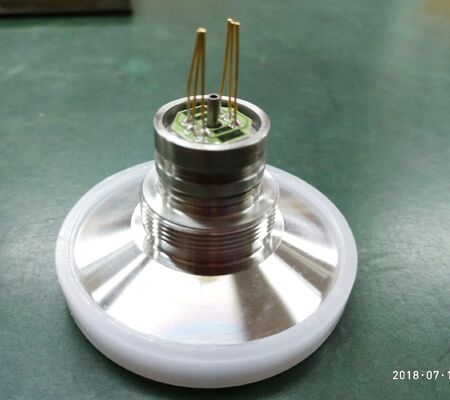

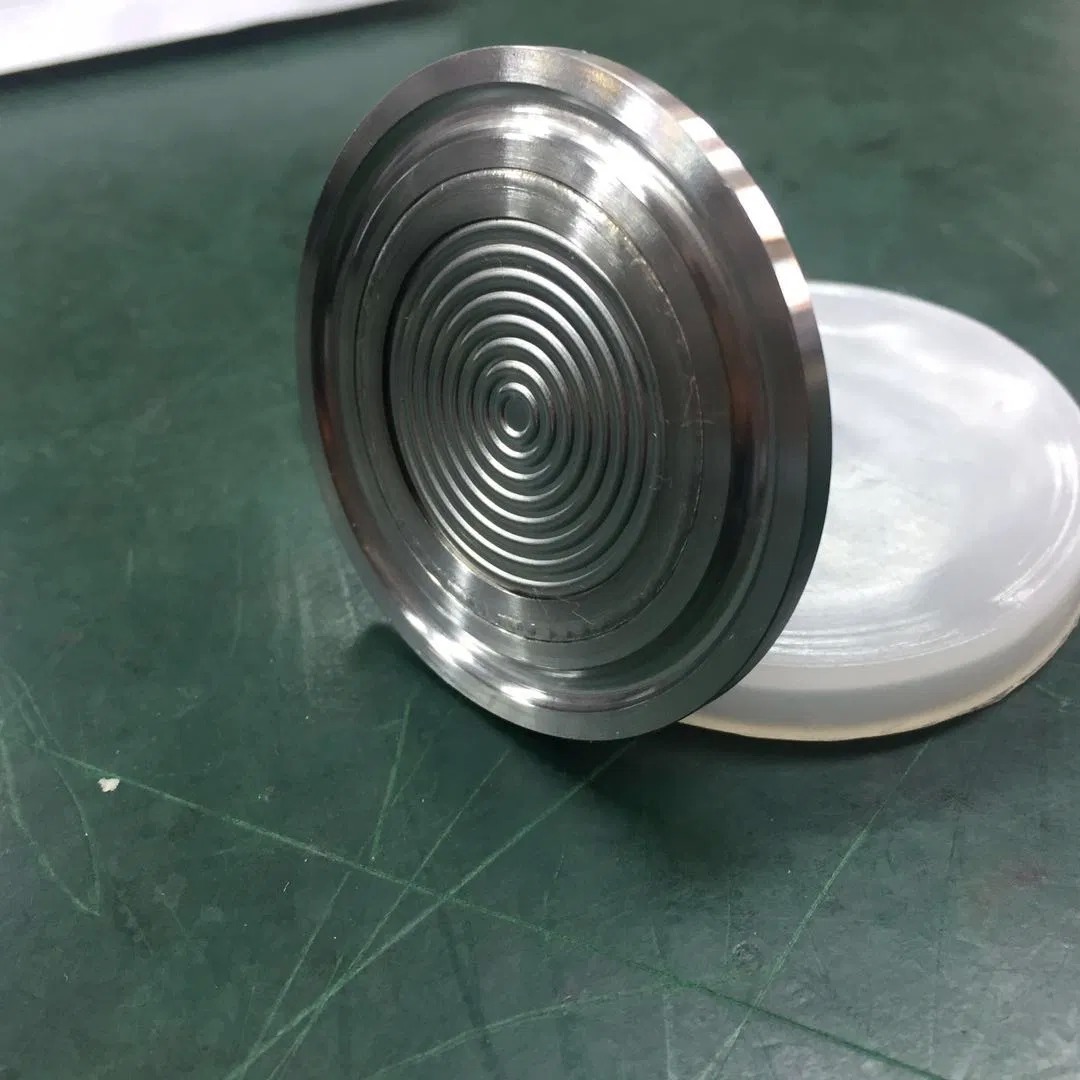

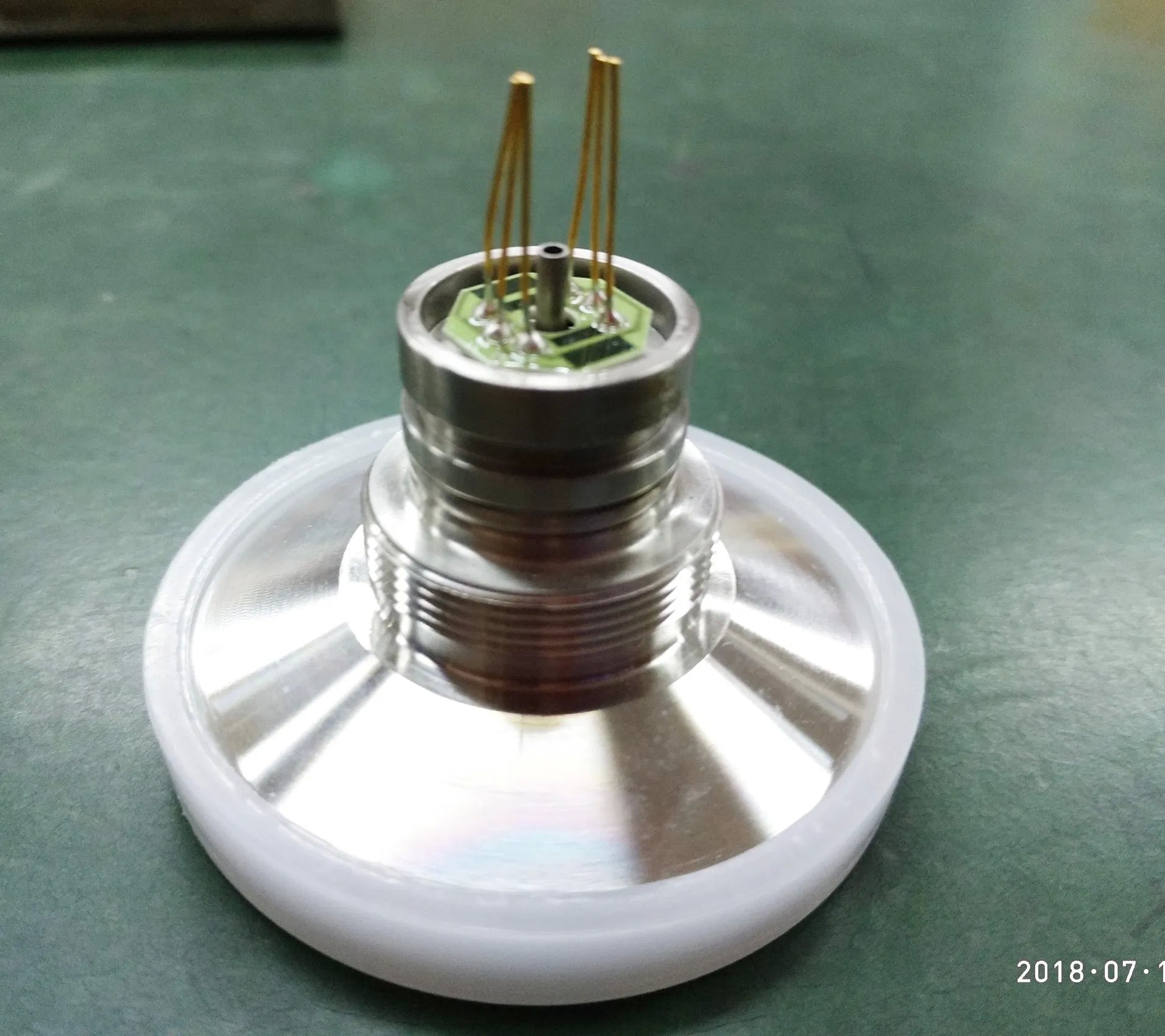

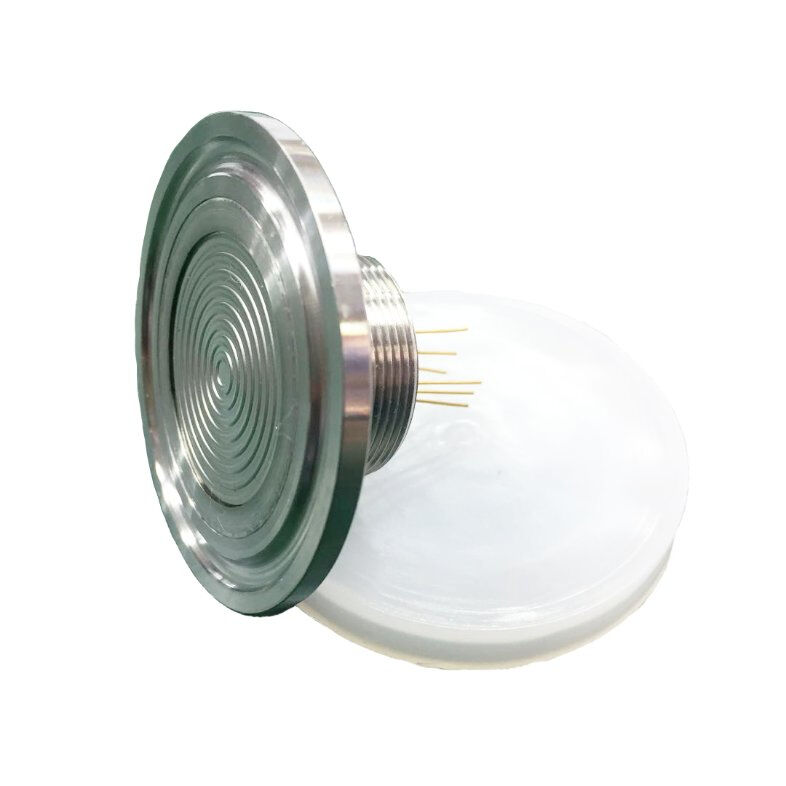

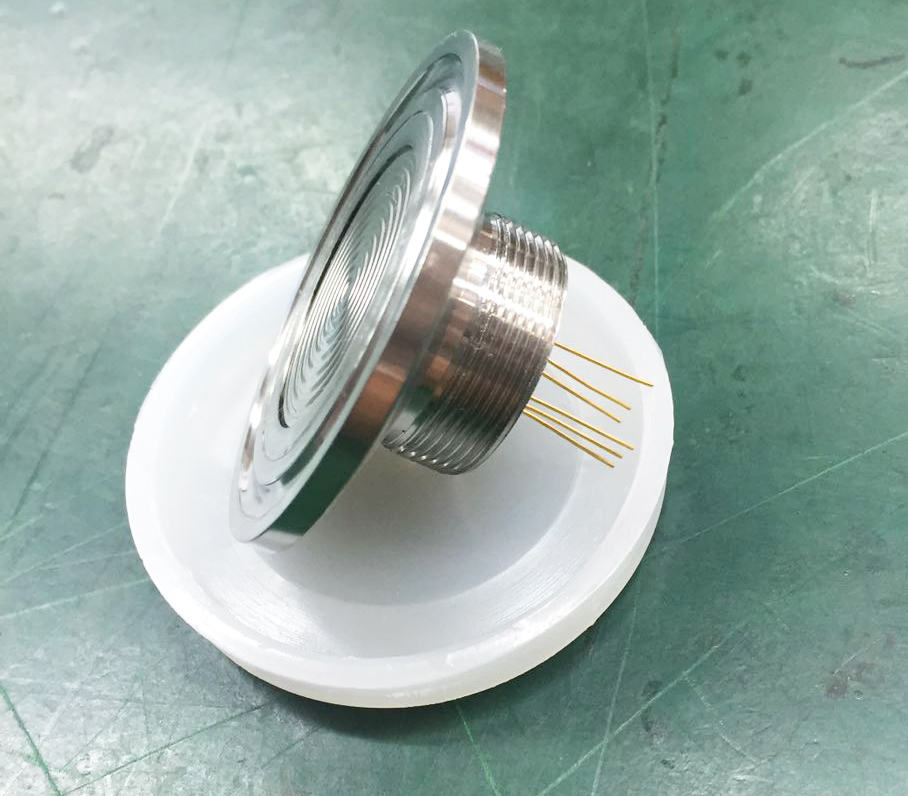

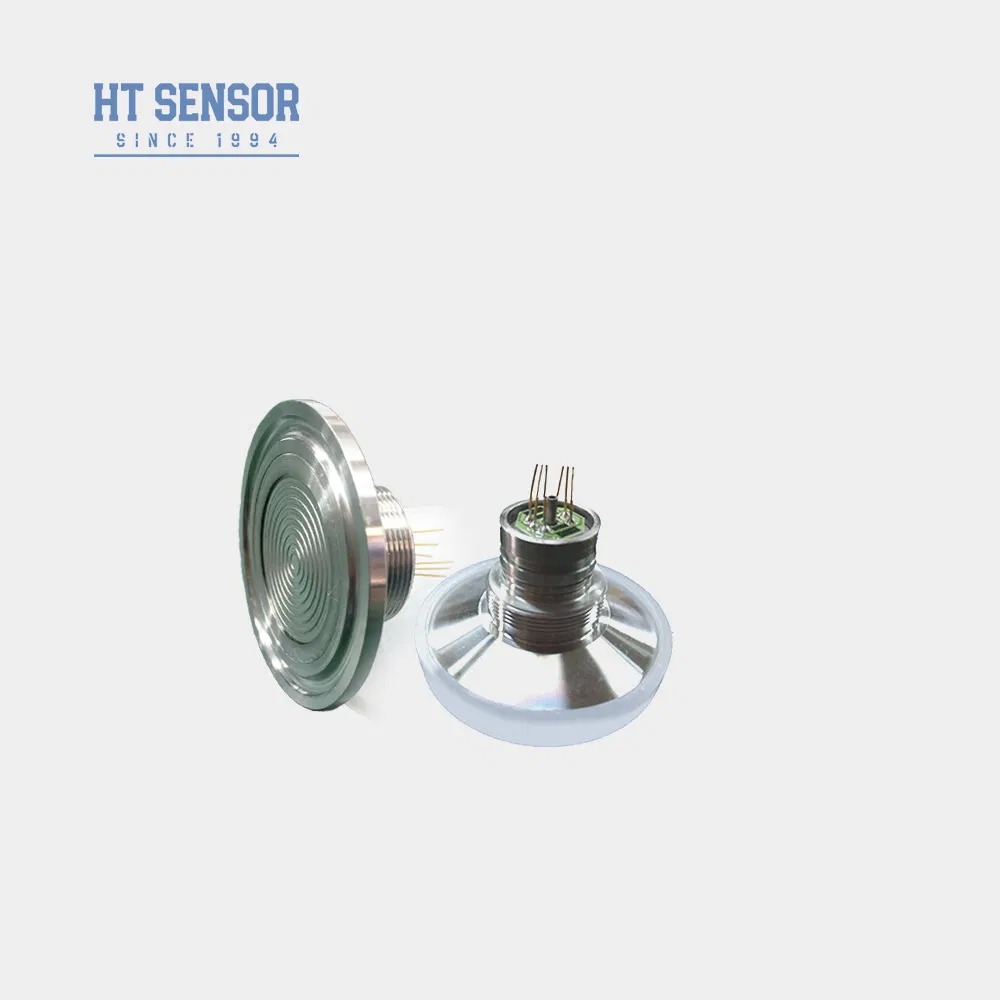

Giới thiệu Cảm biến Áp suất Piezoresistive Silicon Màng lớn 50.4mm HT-IQ Lõi Cảm biến Xả
Product Details
| Tín hiệu đầu ra: | Loại tương tự | Vật liệu: | thép không gỉ |
|---|---|---|---|
| Quyền lực: | 1,5mA | Sự liên quan: | Chân Kovar mạ vàng hoặc DÂY 100mm |
| Kích thước chủ đề: | 1,5" | Kích thước màng: | 50,4mm |
| Nhiệt độ hoạt động: | -20~80°c | Nhiệt độ bảo quản: | -40~125°c |
| Vật liệu cơ hoành: | 316L | Cân nặng: | ~150g |
| Làm nổi bật |
Cảm biến áp suất màng lớn 50.4mm,Cảm biến xả piezoresistive silicon,Cảm biến áp suất silicon hiệu suất cao |
||
Product Description
- Công nghệ tiên tiến với vỏ thép không gỉ 316L và vật liệu màng cao cấp bao gồm titan và Hastelloy
- Mạch phim dày để bù nhiệt độ chính xác và hiệu chỉnh điểm không
- Độ tin cậy, độ lặp lại và độ ổn định vượt trội
- Cấu trúc màng phẳng để dễ dàng vệ sinh và bảo trì
- Đo áp suất khí và chất lỏng không ăn mòn với khả năng tương thích thép không gỉ 316L
- Ngành công nghiệp chế biến thực phẩm và đồ uống
- Hệ thống kiểm soát quy trình công nghiệp
- Sản xuất và chế biến dược phẩm
- Nguồn điện: ≤2mA DC (Điển hình 1.5mA DC)
- Trở kháng đầu vào: 2.5KΩ~6KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ
- Kết nối điện: Chân Kovar mạ vàng hoặc dây chịu nhiệt độ cao 100mm
| Phạm vi đo | Đo áp (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Tuyệt đối (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Kín (S) | 3500KPaS | ||
| Thông số | Điển hình | Tối đa | Đơn vị |
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S |
| Độ lặp lại | 0.05 | 0.1 | %F.S |
| Trễ | 0.05 | 0.1 | %F.S |
| Độ lệch điểm 0 đầu ra | 0±1 | 0±2 | mV |
| Đầu ra toàn thang đo (≤20KPa) | 50±10 | 50±30 | mV |
| Đầu ra toàn thang đo (≥35kPa) | 100±10 | 100±30 | mV |
| Độ trôi nhiệt độ điểm 0 (≤20KPa) | ±1 | ±2 | %F.S |
| Độ trôi nhiệt độ điểm 0 (≥35kPa) | ±0.5 | ±1 | %F.S |
| Độ trôi nhiệt độ toàn thang đo (≤20KPa) | ±1 | ±2 | %F.S |
| Độ trôi nhiệt độ toàn thang đo (≥35kPa) | ±0.5 | ±1 | %F.S |
| Nhiệt độ bù (≤20KPa) | 0~50 ºC | ||
| Nhiệt độ bù (≥35kPa) | 0~70 ºC | ||
| Nhiệt độ hoạt động | -20~80 ºC | ||
| Nhiệt độ bảo quản | -40~125 ºC | ||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 120MPa | ||
| Áp suất nổ | 5X toàn thang đo | ||
| Độ ổn định dài hạn | 0.2 % F.S/Năm | ||
| Vật liệu màng | 316L | ||
| Điện trở cách điện | ≥200MΩ 100VDC | ||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||
| Sốc | 100g, 11ms | ||
| Thời gian đáp ứng | ≤1ms | ||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||
| Môi chất làm đầy | Dầu silicon | ||
| Trọng lượng | ~150g | ||
- Đảm bảo sự phù hợp thích hợp giữa kích thước lõi và vỏ máy phát trong quá trình lắp ráp để đạt được độ kín khí yêu cầu
- Trong quá trình lắp ráp vỏ, duy trì sự liên kết theo chiều dọc và áp dụng áp lực đều để tránh kẹt hoặc làm hỏng tấm bù
- Nếu môi chất đo không tương thích với màng lõi và vật liệu vỏ (316L), hãy cung cấp hướng dẫn đặc biệt khi đặt hàng
- Tránh ấn màng cảm biến bằng tay hoặc các vật sắc nhọn để tránh hư hỏng do biến dạng hoặc đâm thủng
- Giữ cổng áp suất của lõi áp suất đo hở với khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi chất ăn mòn
- Tham khảo nhãn trên lõi thực tế để biết bất kỳ thay đổi cấu hình chân nào
Product Highlights
Cảm biến áp suất màng xả HT-IQ 50,4mm có kết cấu bằng thép không gỉ 316L. Có thiết kế dễ lau chùi, độ ổn định cao và xếp hạng IP65. Lý tưởng cho các ứng dụng kiểm soát quy trình thực phẩm, dược phẩm và công nghiệp. Tùy chọn tùy chỉnh và đặt hàng số lượng lớn có sẵn.
