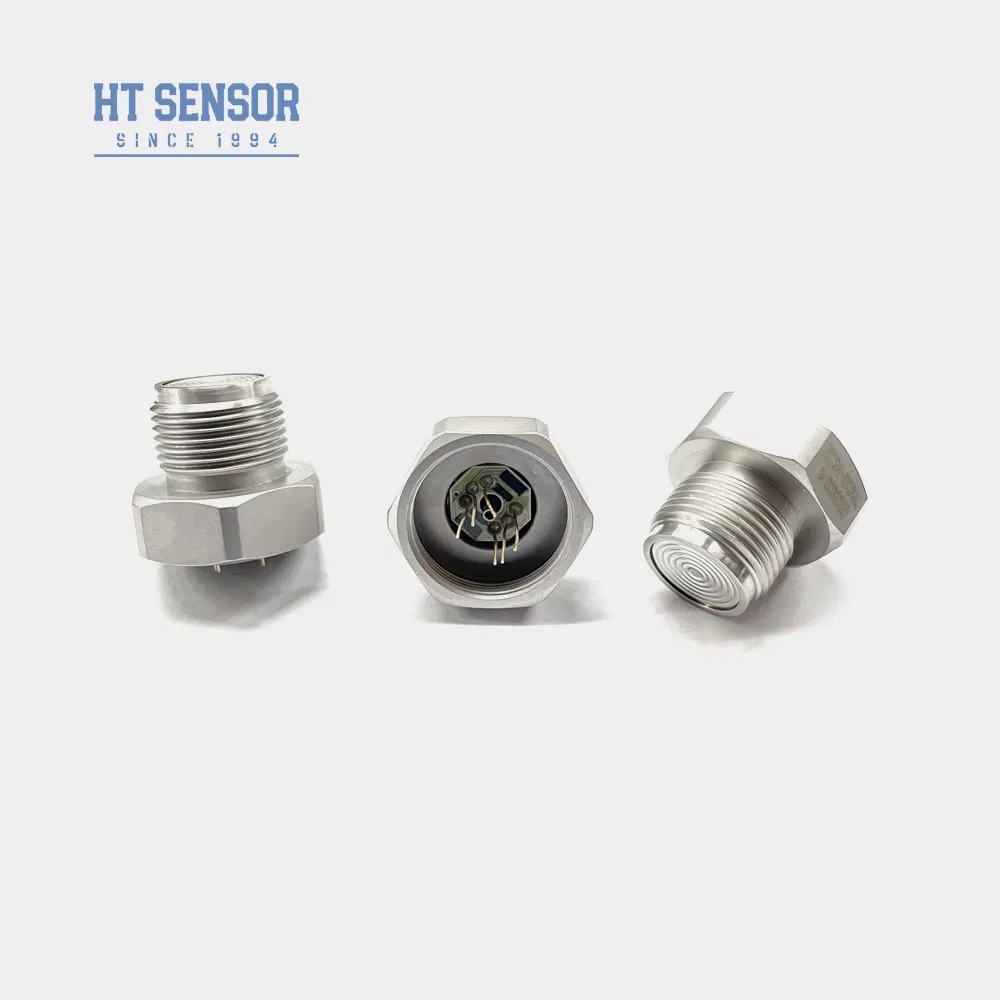

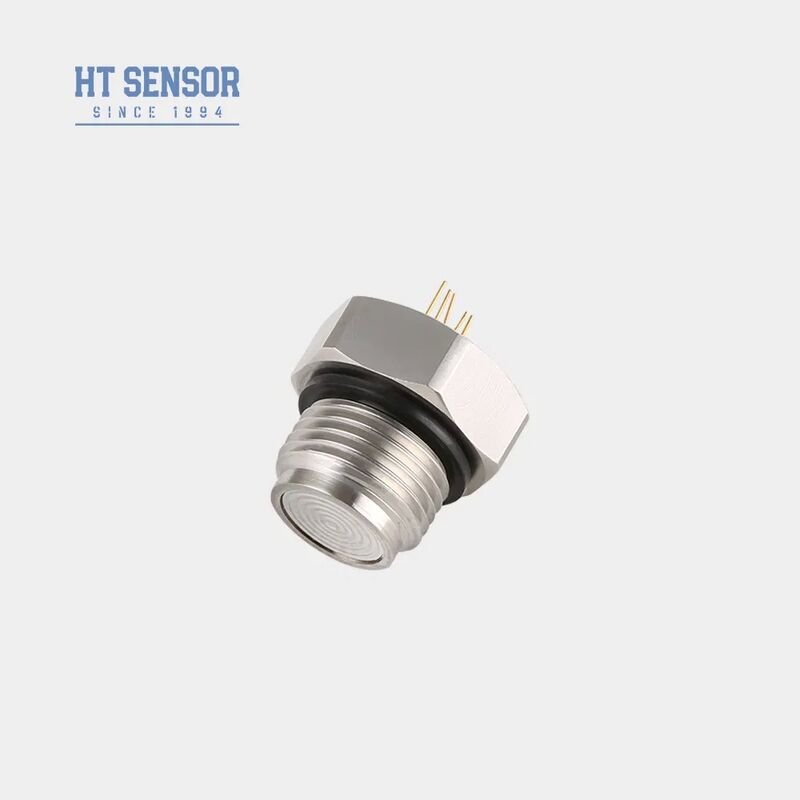

Cảm biến áp suất màng phẳng HT24 với Chip cảm biến silicon khuếch tán có độ ổn định cao
Tổng quan sản phẩm
Cảm biến áp suất áp điện silicon HT24 có thiết kế màng phẳng với chip silicon khuếch tán có độ ổn định cao. Áp suất được truyền đến chip cảm biến thông qua màng thép không gỉ và dầu silicon kín, đảm bảo chip cảm biến không bao giờ tiếp xúc trực tiếp với môi trường đo. Cấu trúc màng phẳng này giúp dễ dàng vệ sinh và có độ tin cậy cao, lý tưởng cho các ứng dụng thực phẩm, đồ uống, dược phẩm và vệ sinh.
Các tính năng chính
- Công nghệ tiên tiến với vỏ thép không gỉ 316L và vật liệu màng cao cấp bao gồm titan và Hastelloy
- Mạch phim dày để bù nhiệt độ chính xác và hiệu chỉnh điểm không
- Độ tin cậy, độ lặp lại và độ ổn định vượt trội
- Cấu trúc màng phẳng giúp dễ dàng vệ sinh và bảo trì
Ứng dụng
- Đo áp suất khí và chất lỏng không ăn mòn với khả năng tương thích thép không gỉ 316L
- Ngành công nghiệp chế biến thực phẩm và đồ uống
- Hệ thống kiểm soát quy trình công nghiệp
- Sản xuất dược phẩm
Hiệu suất điện
Thông số hiệu suất
| Thông số |
Điển hình |
Tối đa |
Đơn vị |
| Độ phi tuyến |
±0.15 |
±0.3 |
%F.S |
| Độ lặp lại |
0.05 |
0.1 |
%F.S |
| Trễ |
0.05 |
0.1 |
%F.S |
| Độ lệch điểm không |
0±1 |
0±2 |
mV |
| Đầu ra toàn thang đo (≤20KPa) |
50±10 |
50±30 |
mV |
| Đầu ra toàn thang đo (≥35kPa) |
100±10 |
100±30 |
mV |
| Trôi nhiệt độ điểm không (≤20KPa) |
±1 |
±2 |
%F.S |
| Trôi nhiệt độ điểm không (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Trôi nhiệt độ toàn thang đo (≤20KPa) |
±1 |
±2 |
%F.S |
| Trôi nhiệt độ toàn thang đo (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Nhiệt độ bù (≤20KPa) |
0~50 |
- |
ºC |
| Nhiệt độ bù (≥35kPa) |
0~70 |
- |
ºC |
| Nhiệt độ hoạt động |
-20~80 |
- |
ºC |
| Nhiệt độ bảo quản |
-40~125 |
- |
ºC |
| Độ ổn định dài hạn |
0.2 |
- |
F.S/Năm |
| Điện trở cách điện |
≥200MΩ 100VDC |
- |
- |
| Thời gian đáp ứng |
≤1ms |
- |
- |
Thông số kỹ thuật bổ sung
Quá tải cho phép: Lấy giá trị nhỏ hơn giữa 3 lần thang đo hoặc 120MPa
Áp suất nổ: 5X thang đo
Vật liệu màng: 316L
Độ rung: Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz
Sốc: 100g,11ms
Phớt O-ring: Cao su nitrile hoặc cao su Fluoro
Chất làm đầy: Dầu silicon
Khối lượng: ~55g
Dải đo
Đo áp (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Tuyệt đối (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Kín (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
Kết cấu bên ngoài
Kết nối điện và bù
Ví dụ lựa chọn
Mẹo đặt hàng
- Đảm bảo sự phù hợp thích hợp giữa kích thước lõi và vỏ máy phát trong quá trình lắp ráp để đạt được độ kín khí yêu cầu
- Trong quá trình lắp ráp vỏ, duy trì sự liên kết theo chiều dọc và áp dụng áp lực đều để tránh kẹt hoặc làm hỏng tấm bù
- Cung cấp hướng dẫn đặc biệt khi đặt hàng nếu môi trường đo không tương thích với màng lõi và vật liệu vỏ (316L)
- Tránh ấn màng cảm biến bằng tay hoặc các vật sắc nhọn để tránh hư hỏng do biến dạng hoặc thủng
- Giữ cổng áp suất của lõi áp suất đo hở với khí quyển và ngăn nước, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm
- Tham khảo nhãn trên lõi thực tế để biết cấu hình chân
