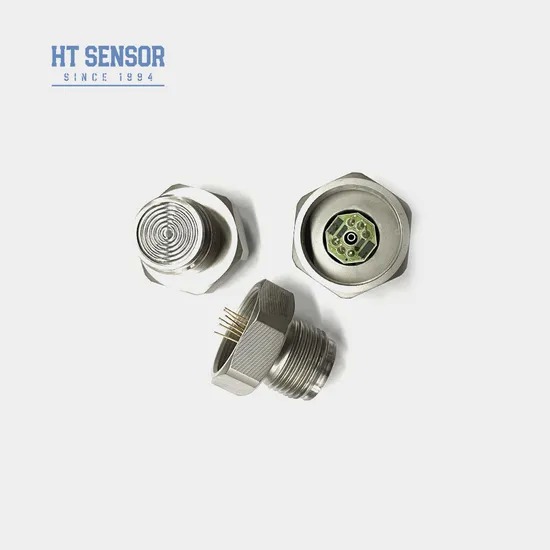

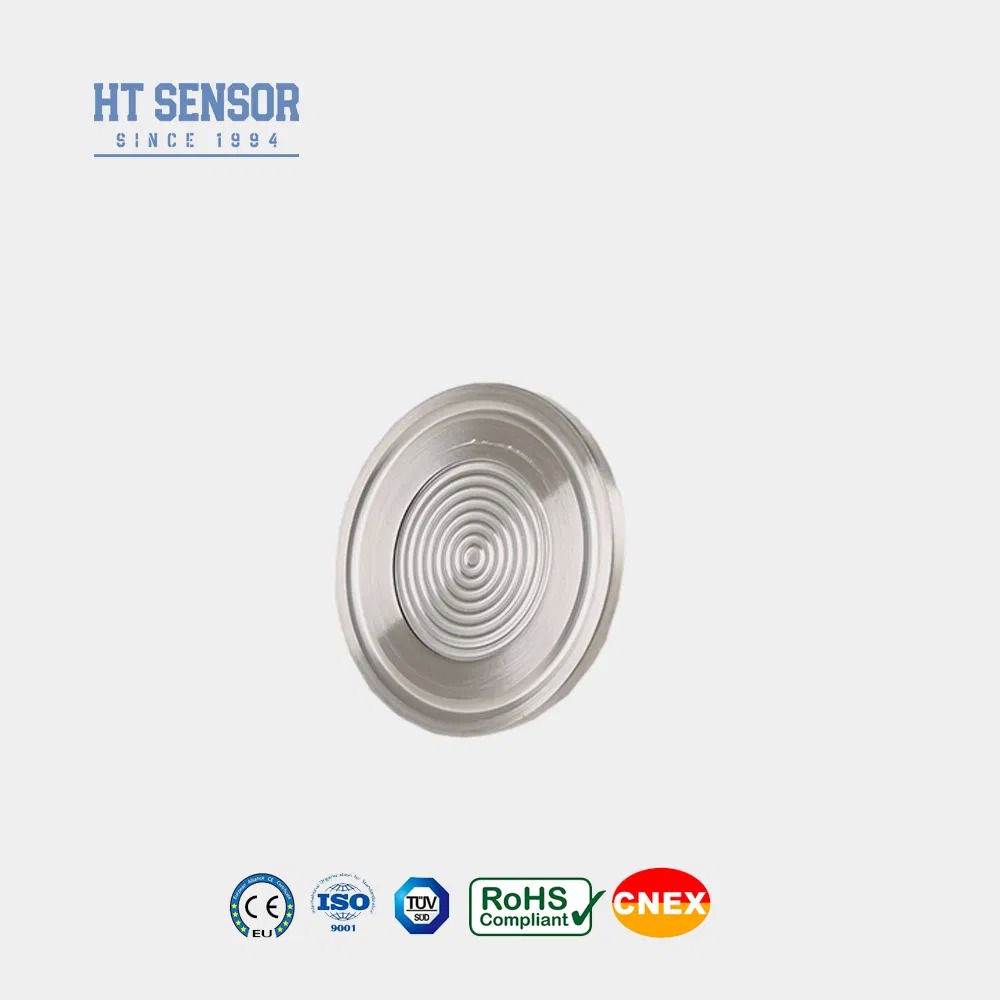

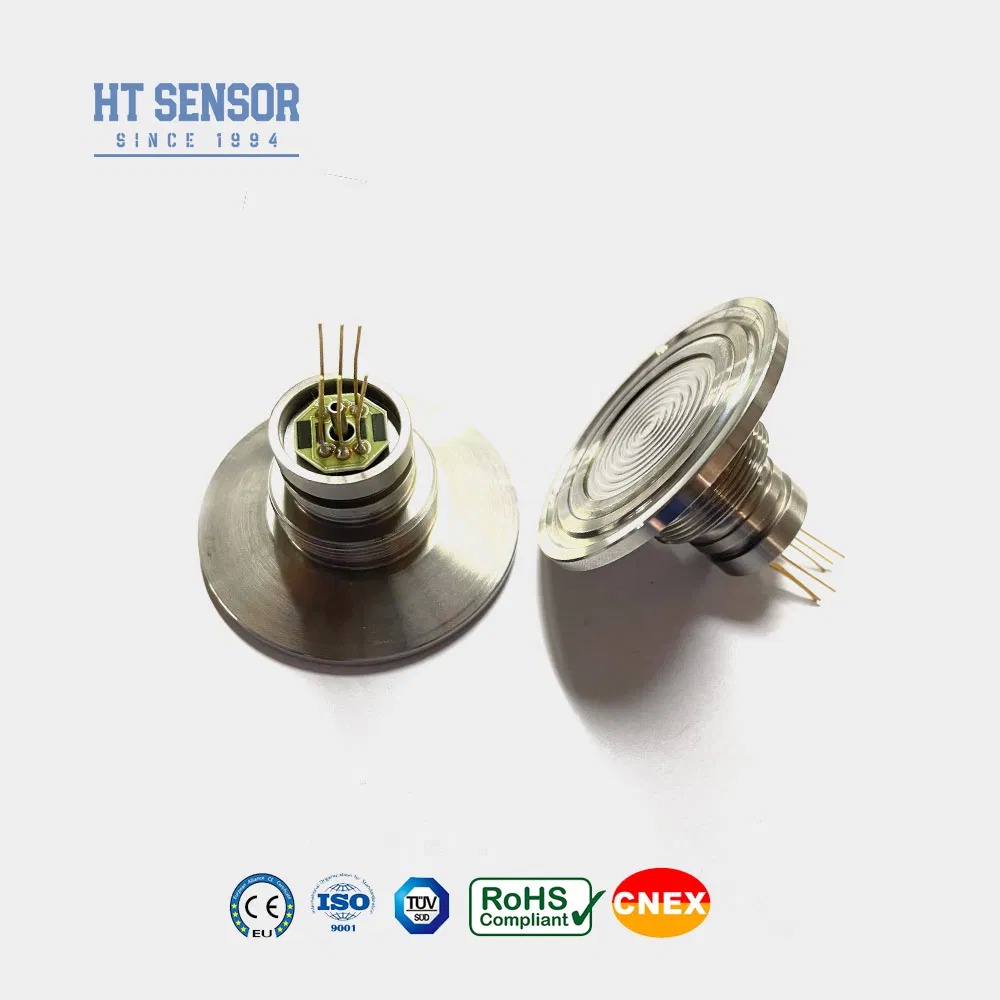

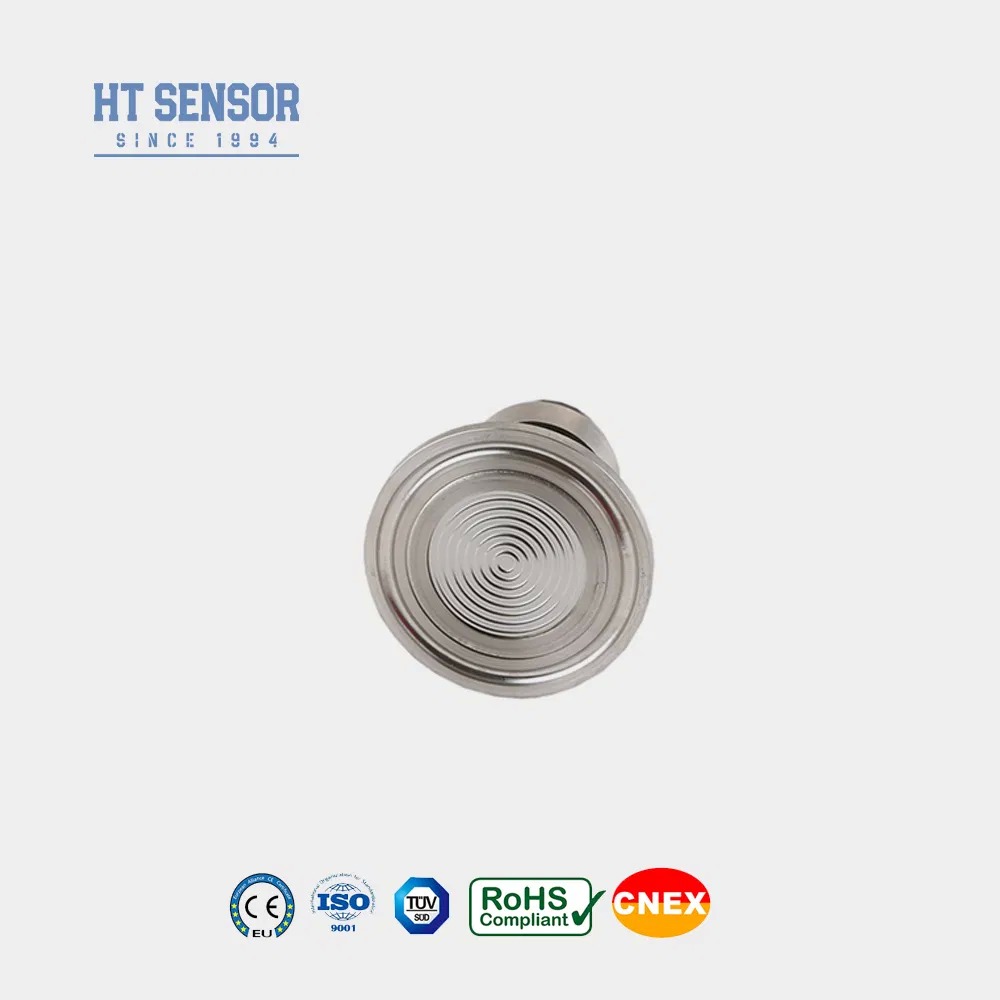

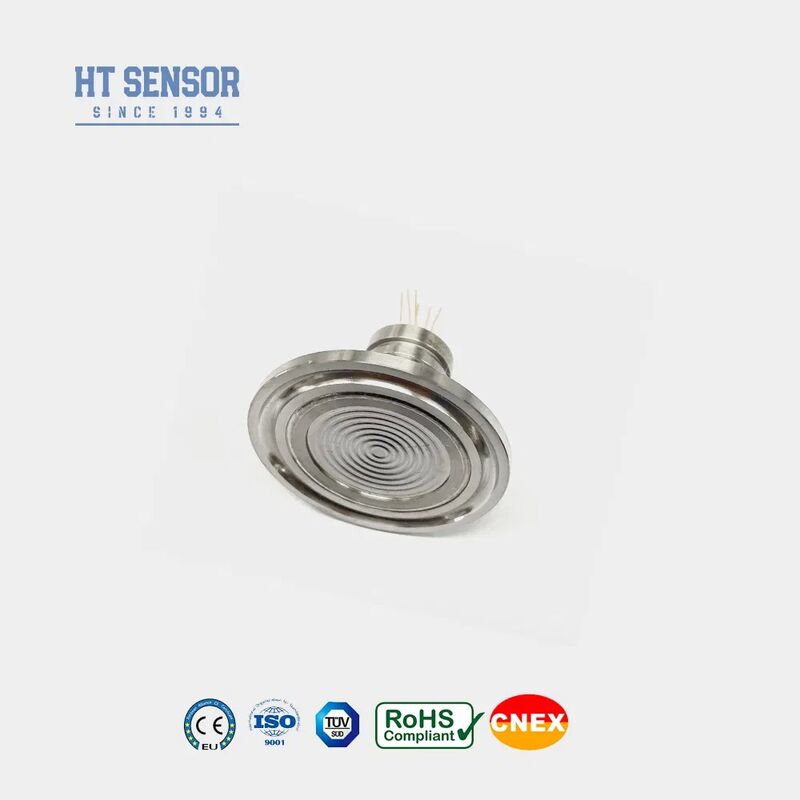

Cảm biến mức màng lộ 50.4mm kẹp xả cho cảm biến đầu dò áp suất
Product Details
| Mẫu số: | HT-IQ | Vì: | Máy phát áp suất silicon khuếch tán |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | Vật liệu: | thép không gỉ |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| tùy chỉnh: | tùy chỉnh | Quyền lực: | 1,5mA /10VDC |
| đầu ra: | tín hiệu mv | Sự liên quan: | kẹp 50,4 |
| Bù nhiệt độ: | 0-70 | Gói vận chuyển: | thùng carton |
| Đặc điểm kỹ thuật: | 50,4mm | Nguồn gốc: | Trung Quốc |
| Làm nổi bật |
Cảm biến áp suất kẹp xả 50.4mm,Cảm biến mức màng lộ,Cảm biến đầu dò áp suất có bảo hành |
||
Product Description
Cảm biến áp suất Piezoresistive Silicon HT-IQ
Giới thiệu:
HT-IQ là cảm biến áp suất màng phẳng được trang bị chip silicon khuếch tán có độ ổn định cao. Áp suất được truyền đến chip cảm biến thông qua màng thép không gỉ và dầu silicon kín, đảm bảo không có sự tiếp xúc trực tiếp giữa chip và môi chất đo. Với thiết kế màng phẳng, cảm biến này dễ dàng vệ sinh và có độ tin cậy cao, phù hợp với các ứng dụng trong các ngành như chế biến thực phẩm và vệ sinh.
- Sử dụng công nghệ tiên tiến và vỏ thép không gỉ 316L, cùng với các vật liệu như titan và Hastelloy cho màng
- Sử dụng mạch phim dày để bù nhiệt độ và điểm không hiệu chỉnh
- độ tin cậy, độ lặp lại và độ ổn định vượt trội
- Cấu trúc màng phẳng, giúp dễ dàng vệ sinh
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với khả năng tương thích 316L thép không gỉ
- Ngành công nghiệp thực phẩm và đồ uống
- Kiểm soát quy trình công nghiệp
- Ngành dược phẩm
- Nguồn điện: ≤2mA DC (Điển hình 1.5mA DC)
- Trở kháng đầu vào : 2.5KΩ~6KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ
- Kết nối điện: Chân Kovar mạ vàng hoặc dây chịu nhiệt 100mm.
| Thông số hiệu suất: | |||||
|---|---|---|---|---|---|
| Phạm vi đo | Đo đồng hồ (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Tuyệt đối (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kín (S) | 3500KPaS | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Độ lệch đầu ra bằng không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Độ trôi nhiệt độ bằng không | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Độ trôi nhiệt độ toàn thang đo | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Nhiệt độ bù | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần thang đo hoặc 120MPa | ||||
| Áp suất nổ | 5X thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g,11ms | ||||
| Thời gian đáp ứng | ≤1ms | ||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||||
| Môi chất làm đầy | Dầu silicon | ||||
| Trọng lượng | ~150g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 1.5mA @25°C | |||||
| Cấu trúc phác thảo | |
| Kích thước |
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
độ kín khí cần thiết
2. Trong quá trình lắp ráp vỏ, đảm bảo nó được căn chỉnh theo chiều dọc và áp dụng áp lực đều để tránh kẹt hoặc làm hỏng tấm bù.
3. Nếu môi chất đo không tương thích với màng lõi và vật liệu vỏ (316L), nên cung cấp các hướng dẫn đặc biệt khi đặt hàng.
4. Tránh ấn màng cảm biến bằng tay hoặc các vật sắc nhọn để tránh làm hỏng lõi do biến dạng hoặc thủng màng.
5. Giữ cổng áp suất của lõi áp suất đồng hồ mở ra khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi chất ăn mòn vào buồng áp suất âm lõi.
6. Nếu có bất kỳ thay đổi nào đối với các đầu chân, hãy làm theo nhãn trên lõi thực tế để tham khảo.
| Hỏi & Đáp |
-
H: Các tính năng chính của bộ phát cảm biến áp suất của bạn là gì?
Đ: Chúng cung cấp độ chính xác cao, độ bền chắc và hiệu suất đáng tin cậy. Các tùy chọn tùy chỉnh cũng có sẵn. -
H: Bạn có thể đáp ứng các thông số kỹ thuật đặc biệt không?
Đ: Có. Đội ngũ kỹ thuật của chúng tôi có thể phát triển các sản phẩm tùy chỉnh để đáp ứng các yêu cầu cụ thể. Chúng tôi cung cấp cả dịch vụ OEM và ODM. -
H: Năng lực sản xuất của bạn là gì?
Đ: Cơ sở của chúng tôi có thể sản xuất tới 30.000 bộ phát cảm biến áp suất mỗi tháng, đảm bảo chúng tôi có thể xử lý các đơn đặt hàng số lượng lớn. Chúng tôi khuyên bạn nên liên hệ với nhóm bán hàng của chúng tôi trước để xác nhận lịch trình và đảm bảo sản xuất và giao hàng suôn sẻ. -
H: Thời gian giao hàng điển hình là bao lâu?
Đ: Các mẫu tiêu chuẩn được giao trong vòng 5–8 ngày làm việc. Thời gian giao hàng cho các sản phẩm tùy chỉnh có thể khác nhau. -
H: Giá sản phẩm của bạn như thế nào? Có chiết khấu không?
Đ: Chúng tôi cung cấp giá cả cạnh tranh, với chiết khấu cho các giao dịch mua số lượng lớn hoặc quan hệ đối tác lâu dài. -
H: Chính sách bảo hành và dịch vụ hậu mãi của bạn là gì?
Đ: Sản phẩm của chúng tôi đi kèm với bảo hành 24 tháng kể từ ngày xuất xưởng. Đội ngũ hậu mãi của chúng tôi trả lời các yêu cầu trong vòng 24 giờ và có thể cung cấp hướng dẫn từ xa thông qua kết nối mạng PC khi cần thiết.
