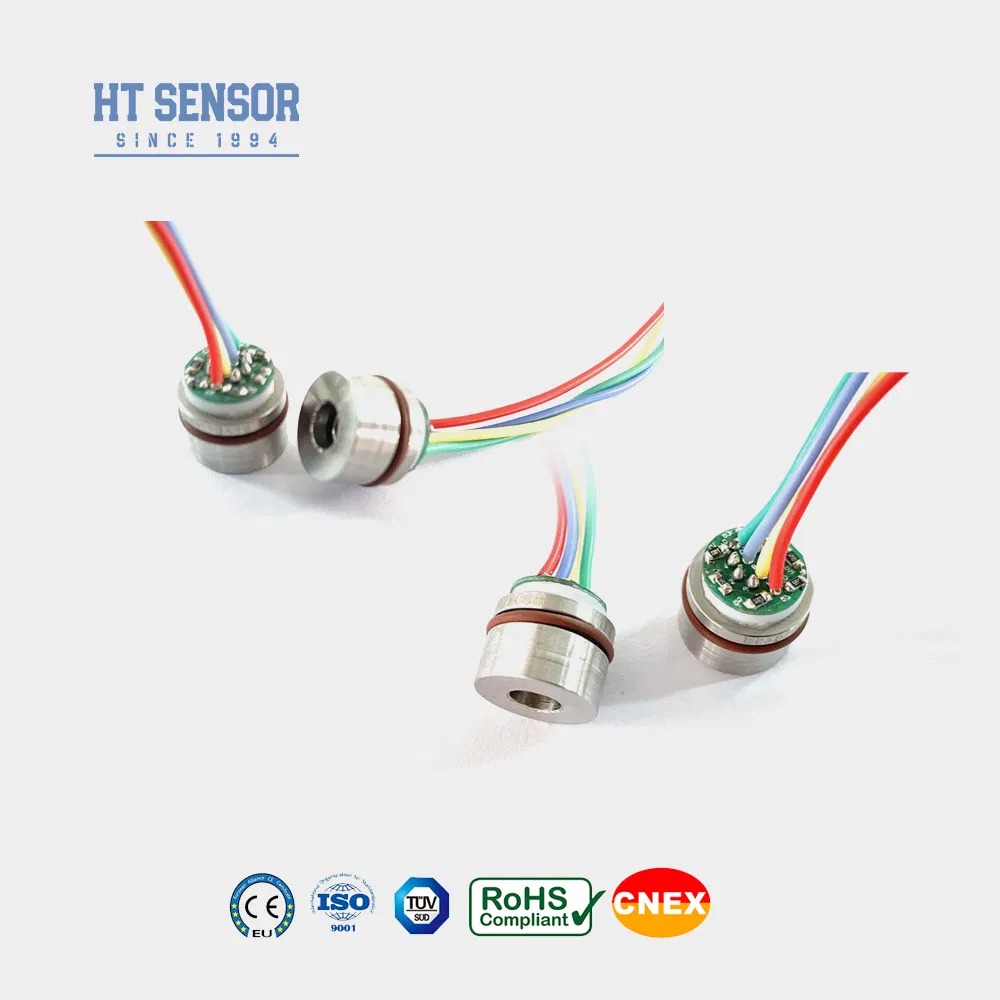

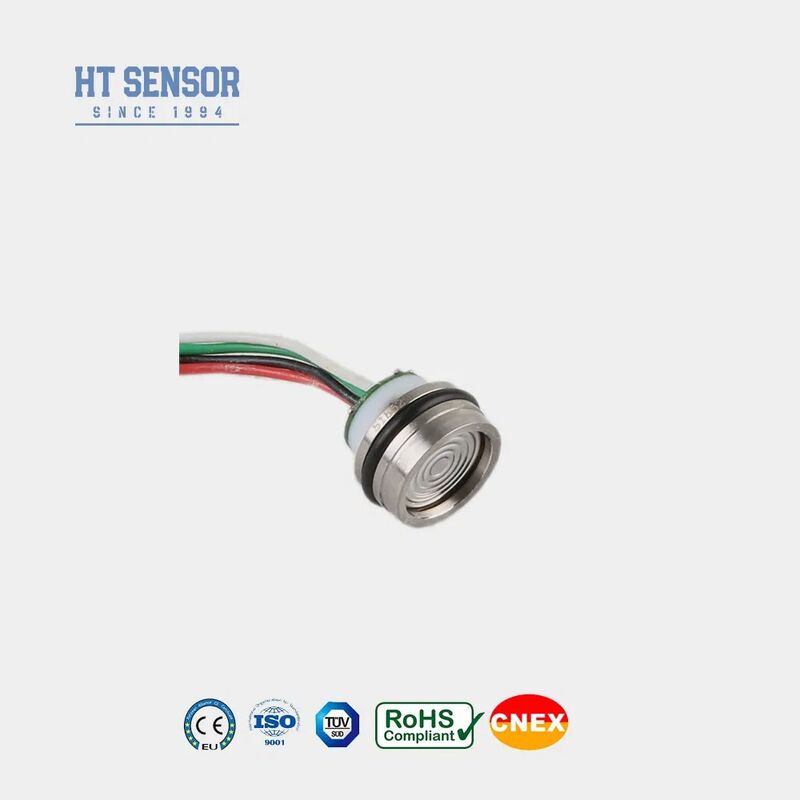

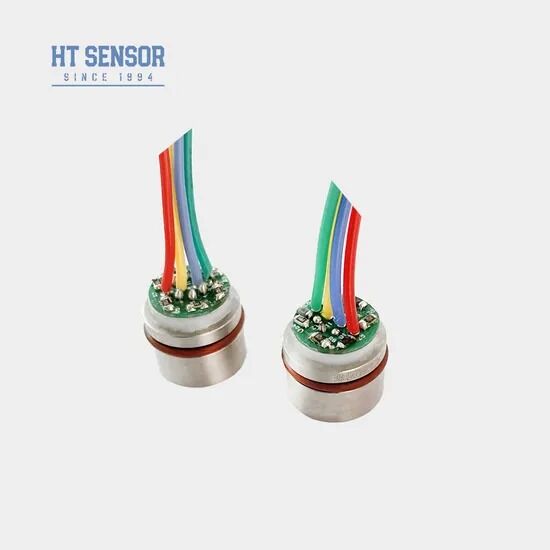

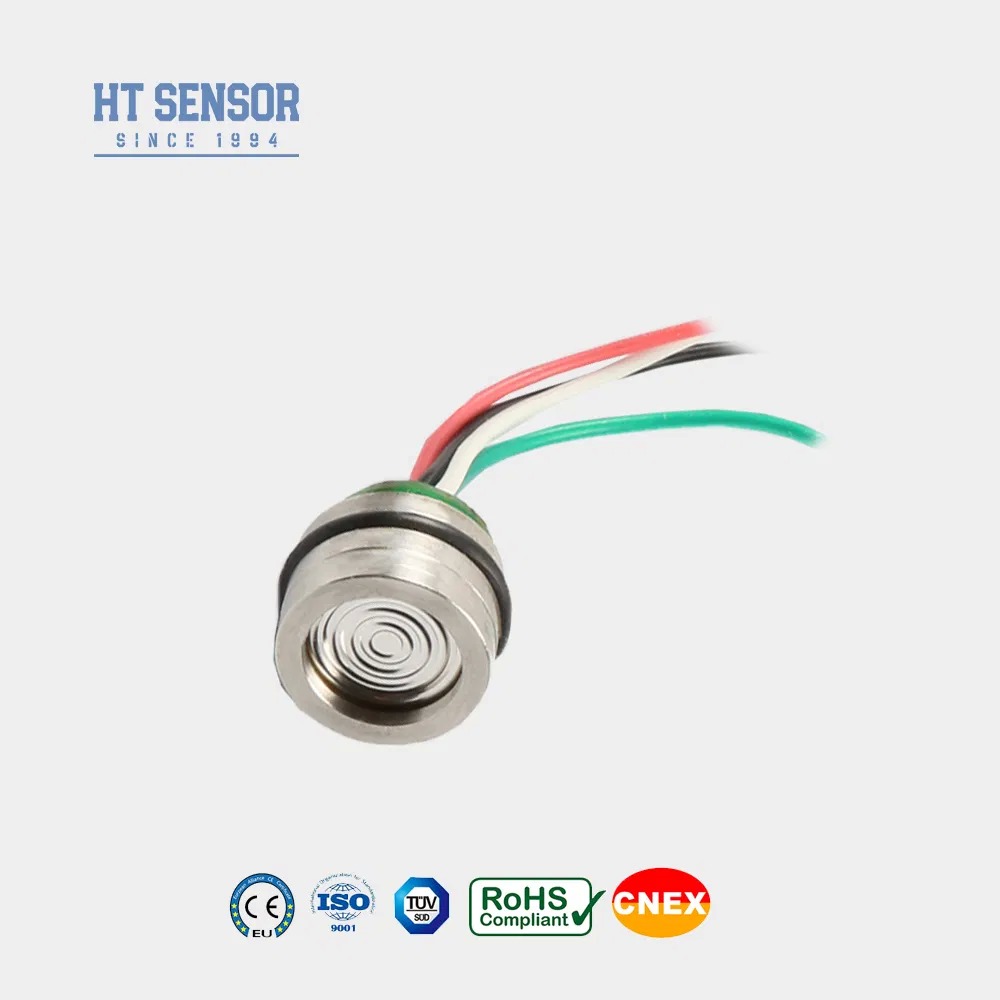

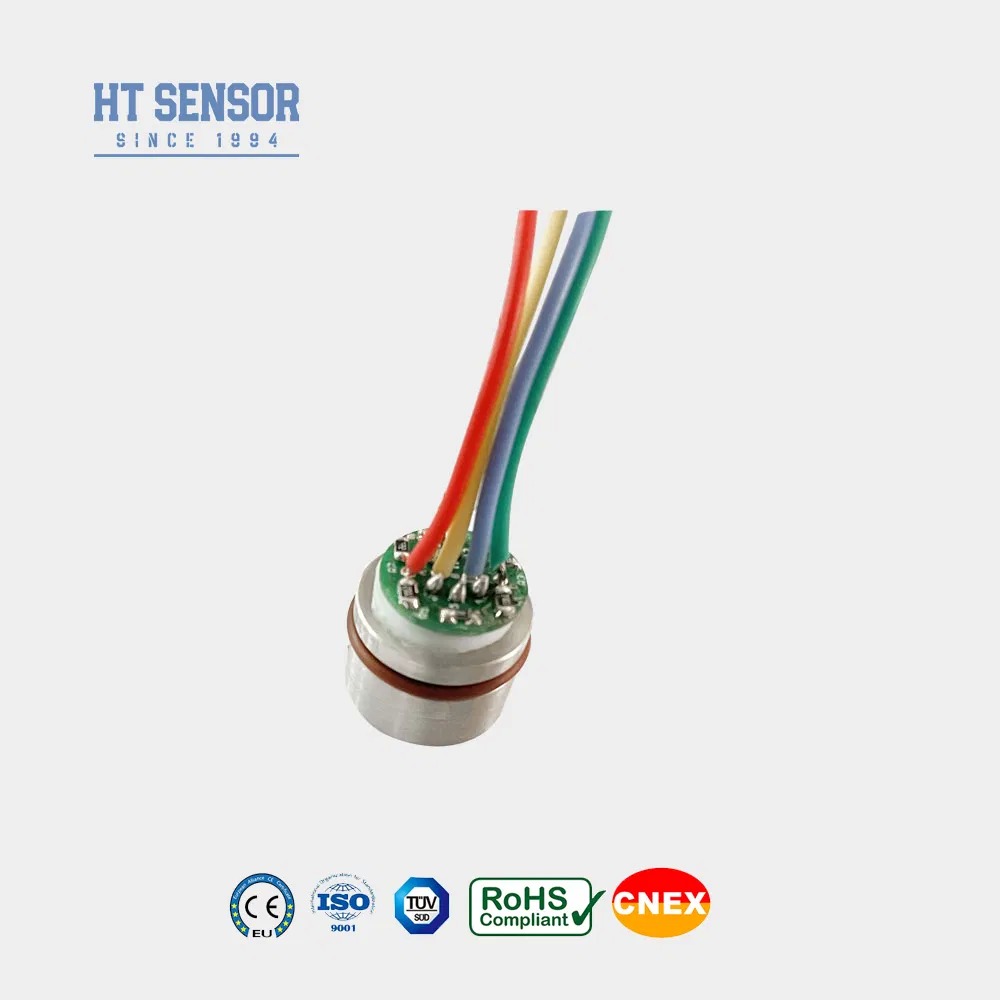

Lõi cảm biến áp suất silicon khuếch tán nhỏ gọn 5VDC 10mv/V, cảm biến mini 15mm, cảm biến áp suất silicon
Product Details
| Mẫu số: | HT15V | Vì: | Cảm biến áp suất Silicon phân tán |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | Vật liệu: | thép không gỉ |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| tùy chỉnh: | tùy chỉnh | Từ khóa: | Cảm biến nhỏ |
| Cung cấp: | 5-10VDC | đầu ra: | tín hiệu MV |
| Gói vận chuyển: | thùng carton | Đặc điểm kỹ thuật: | 15mm |
| Nguồn gốc: | Trung Quốc | Mã HS: | 9026209090 |
| Làm nổi bật |
Bộ cảm biến áp suất nhỏ gọn 5VDC,lõi cảm biến áp suất silicon phân tán,Máy truyền áp suất nhỏ 15mm |
||
Product Description
Cảm biến áp suất silicon piezoresistive HT15V
Giới thiệu:
HT15V là cảm biến áp suất đo biến dạng silicon, với thành phần cốt lõi là một phần tử silicon khuếch tán có độ ổn định cao. Cảm biến này sử dụng hiệu ứng áp điện của silicon khuếch tán để đo chính xác áp suất của chất lỏng và khí. Nó chuyển đổi tín hiệu áp suất thành tín hiệu điện áp có thể đo được. Cảm biến này được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như máy nén khí và hệ thống làm lạnh.
Tính năng sản phẩm:
- Sử dụng công nghệ tiên tiến và được đóng gói trong vỏ thép không gỉ 316L Vỏ
- Phạm vi đo rộng 0~350KPa~60MpaS
- Độ tin cậy cao và độ ổn định tuyệt vời
- Cung cấp điện áp không đổi
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn tương thích với thép không gỉ 316L.
- Thiết kế nhỏ gọn của nó làm cho nó lý tưởng cho các ứng dụng bị hạn chế về không gian, trong khi độ tin cậy của nó hỗ trợ việc giám sát và kiểm soát áp suất trong các hệ thống quy trình.
- Sản phẩm này cũng thường được sử dụng để đo áp suất trong hệ thống làm lạnh và máy nén khí.
- Nguồn điện: ≤10VDC.
- Điện áp đầu ra chế độ chung: 50% đầu vào (điển hình).
- Trở kháng đầu vào: 4KΩ~20KΩ.
- Trở kháng đầu ra: 2.5KΩ~6KΩ.
- Kết nối điện: Dây chịu nhiệt 100mm, cáp ruy băng.
| Thông số hiệu suất: | |||||
|---|---|---|---|---|---|
| Phạm vi đo | Đo đồng hồ (G) | 350KPa, 1000KPa, 2000Kpa | |||
| Tuyệt đối (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Niêm phong (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến tính | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Đầu ra bù không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | 100±1 | 100±2 | mV | ||
| Độ trôi nhiệt bù không | ±0.8 | ±2 | %F.S | ||
| Độ trôi nhiệt toàn thang đo | ±0.8 | ±2 | %F.S | ||
| Nhiệt độ bù | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 80MPa | ||||
| Áp suất nổ | 5X toàn thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng ngăn | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||||
| Chất làm đầy | Dầu silicon | ||||
| Trọng lượng | ~20g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 10V @25ºC | |||||
| Cấu trúc phác thảo | |
| Kích thước | |
| Kết nối điện và bù |
|---|
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
- Trong quá trình lắp đặt, đảm bảo khoảng hở thích hợp giữa lõi và vỏ máy phát để đáp ứng các yêu cầu về độ kín khí đã chỉ định.
- Khi lắp ráp vỏ, duy trì sự liên kết theo chiều dọc và tác dụng áp lực đều để tránh bị ràng buộc hoặc làm hỏng tấm bù.
- Đảm bảo rằng môi trường đo được tương thích với màng ngăn lõi và vật liệu vỏ (thép không gỉ 316L).
- Không ấn màng ngăn cảm biến bằng tay hoặc các vật sắc nhọn, vì biến dạng hoặc thủng có thể gây ra hư hỏng bên trong cho lõi.
- Giữ cổng áp suất của lõi áp suất đồng hồ mở ra môi trường và ngăn hơi ẩm, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm.
- Nếu cần sửa đổi hệ thống dây chân, luôn tham khảo nhãn được gắn vào lõi thực tế để kết nối chính xác.
| Hỏi & Đáp |
.
.
