Bộ cảm biến HT 10VDC Lượng HT15V Bộ cảm biến áp suất Silicon Bộ cảm biến mức độ
Product Details
| Mẫu số: | HT15V | Vì: | Máy phát áp suất silicon khuếch tán |
|---|---|---|---|
| Vật liệu: | thép không gỉ | loại dây: | bốn dây |
| Phương tiện đo: | Khí và chất lỏng | Xếp hạng IP: | IP65 |
| tùy chỉnh: | tùy chỉnh | Từ khóa: | Cảm biến nhỏ |
| Cung cấp: | 5-10VDC | Dây điện: | dây silicon 13mm |
| đầu ra: | tín hiệu MV | Gói vận chuyển: | thùng carton |
| Đặc điểm kỹ thuật: | 15mm | Nhãn hiệu: | HENGTONG |
| Nguồn gốc: | Trung Quốc | Mã HS: | 9026209090 |
| Làm nổi bật |
Bộ cảm biến áp suất silicon HT15V,Cảm biến mức điện 10VDC,Bộ cảm biến truyền áp suất HT |
||
Product Description

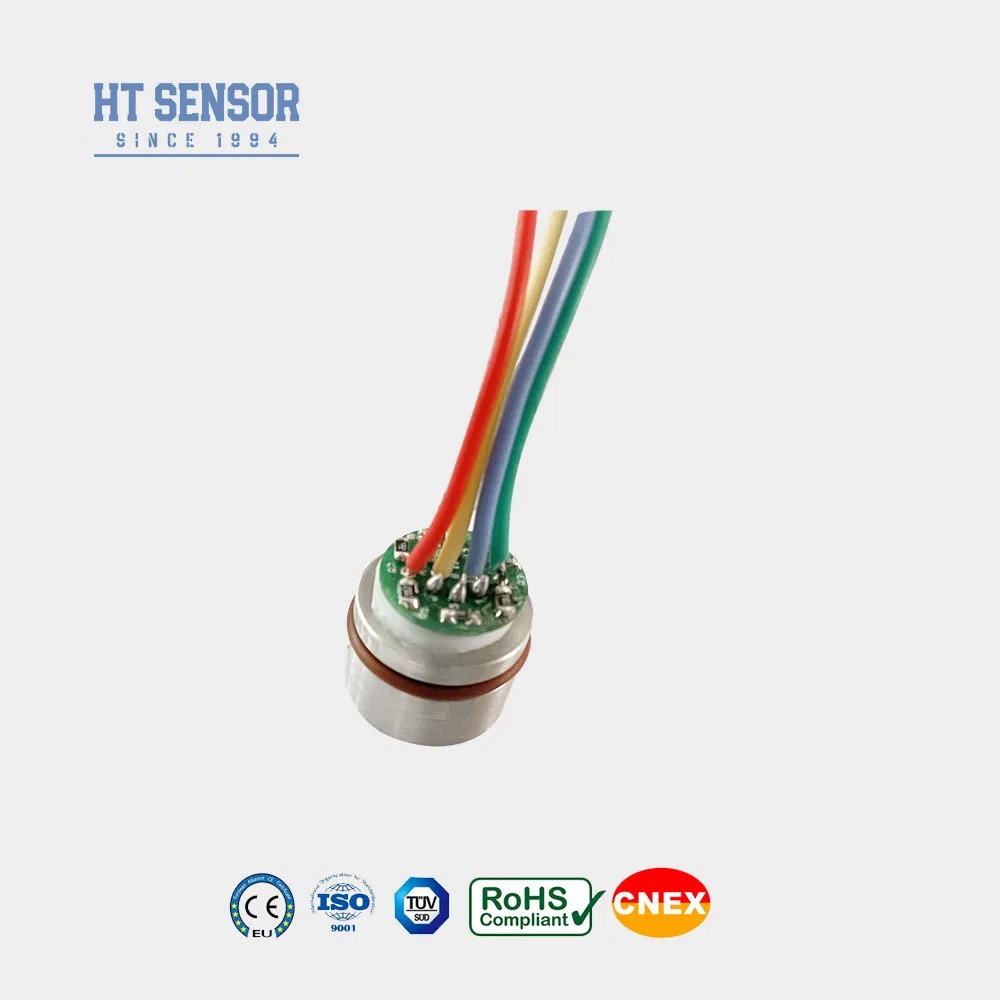

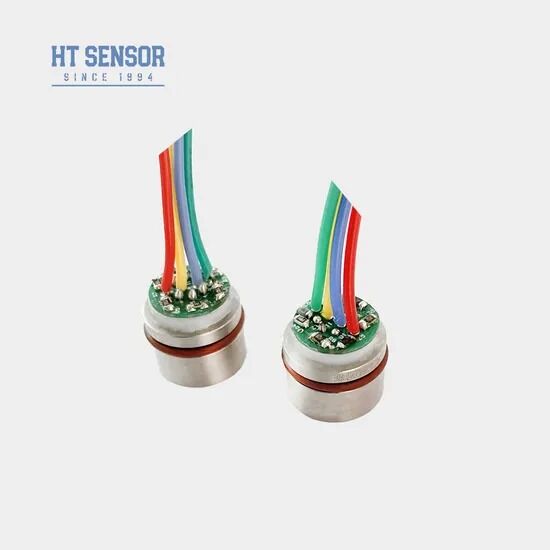

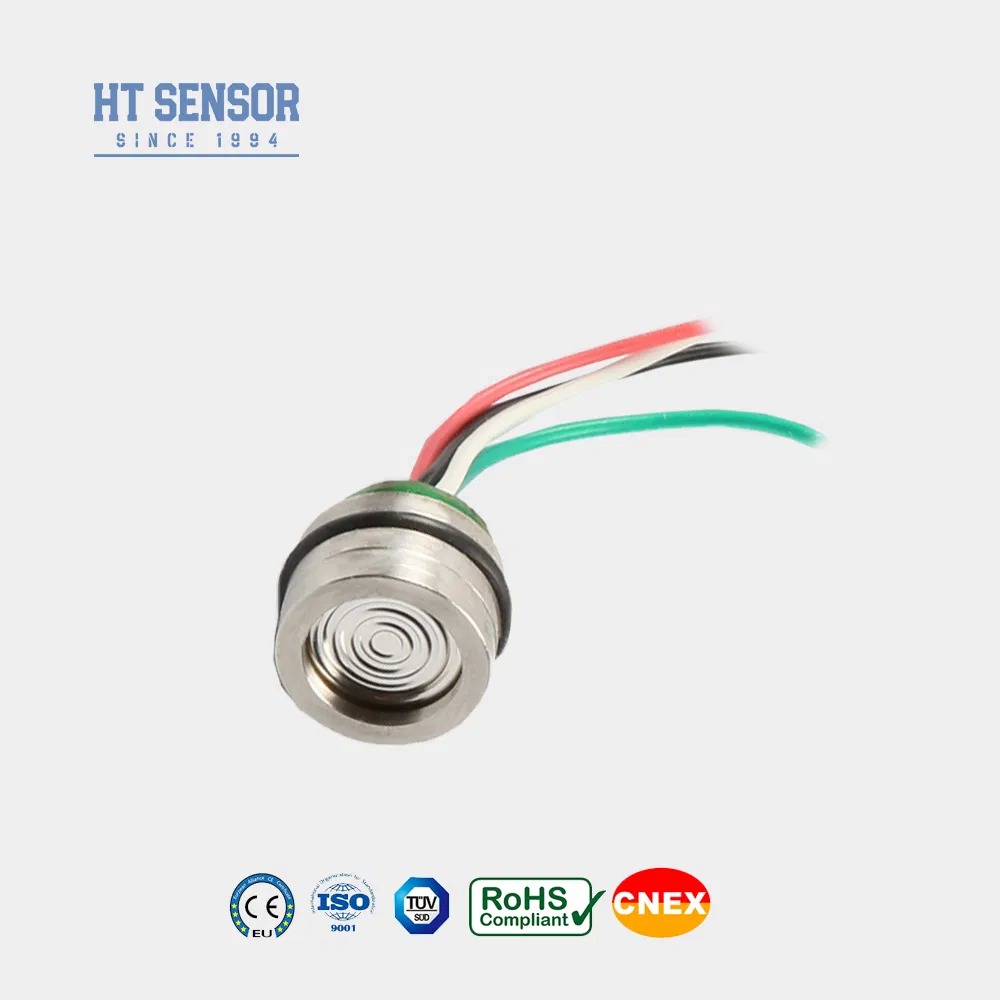

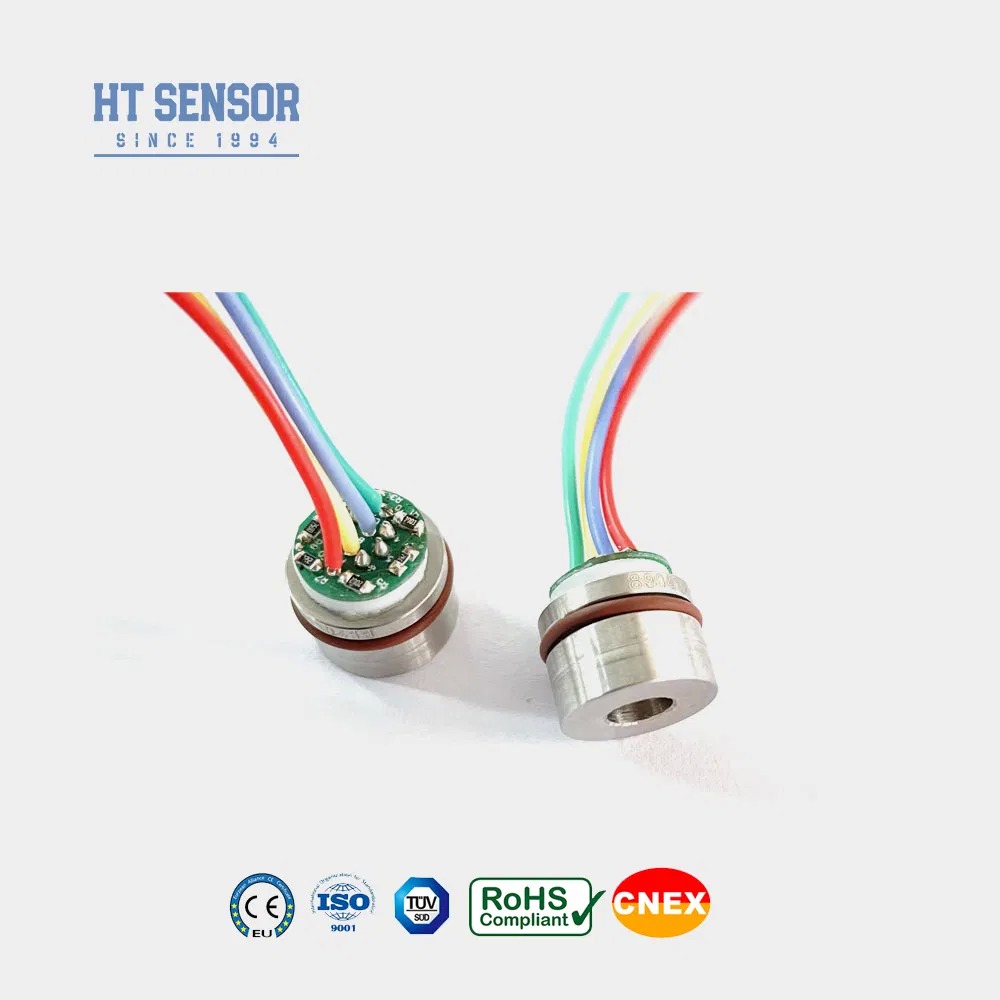

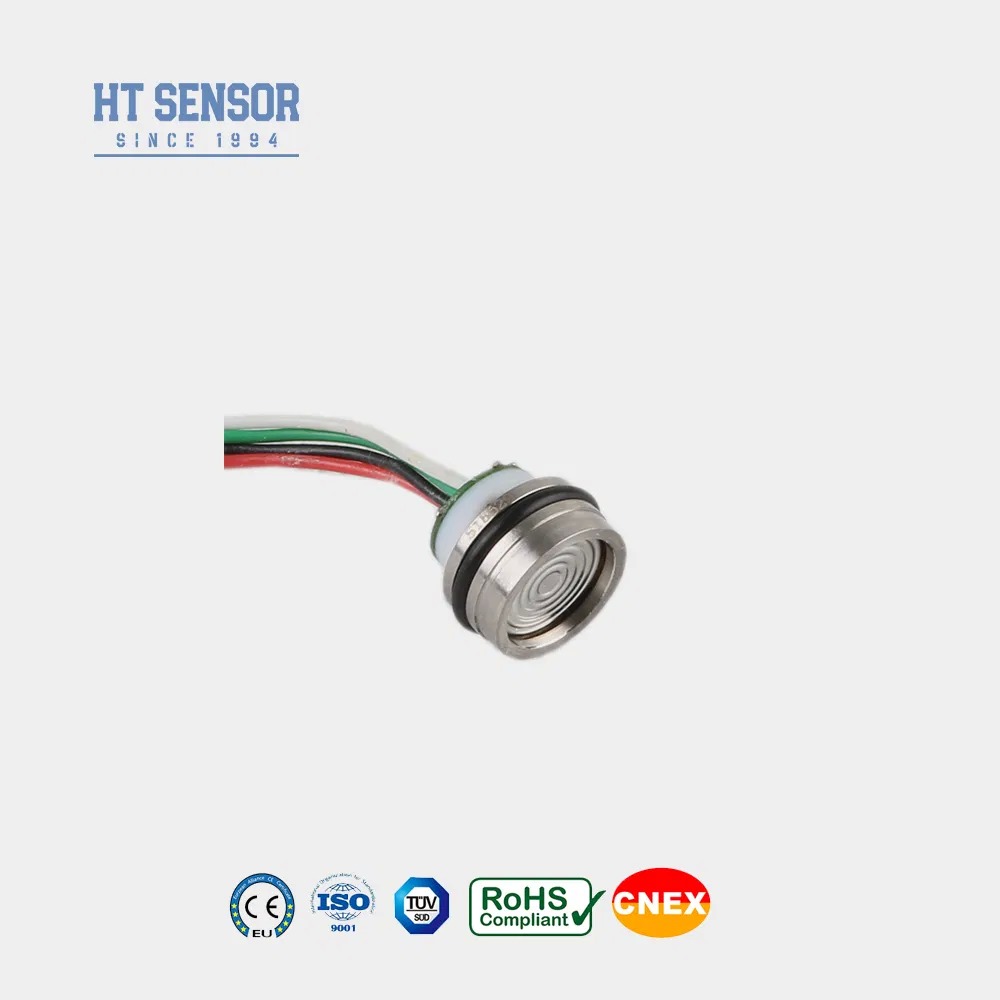

Cảm biến áp suất silicon áp điện HT15V
Giới thiệu:
HT15V là cảm biến áp suất áp điện silicon có lõi phần tử silicon khuếch tán rất ổn định. Nó sử dụng hiệu ứng áp điện của silicon khuếch tán để đo chính xác áp suất chất lỏng và khí. Cảm biến này được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, bao gồm máy nén khí và hệ thống lạnh .
Tính năng sản phẩm:
- Sử dụng công nghệ tiên tiến và được đóng gói trong thép không gỉ 316L vỏ
- Phạm vi đo rộng 0~300KPa~40MpaS
- Độ tin cậy cao và độ ổn định tuyệt vời
- Nguồn điện áp không đổi 5-10VDC Đầu ra 10MV/V
- Thích hợp để đo áp suất chất lỏng và khí không ăn mòn với khả năng tương thích 316L thép không gỉ..
- Thiết kế nhỏ gọn, lý tưởng cho các ứng dụng có không gian hạn chế .
- Được sử dụng trong các hệ thống điều khiển quy trình để theo dõi và kiểm soát áp suất .
- Thường được sử dụng trong hệ thống làm lạnh và máy nén khí để đo áp suất.
- Nguồn điện: ≤10VDC
- Điện áp chế độ chung Đầu ra: 50% đầu vào (điển hình)
- Trở kháng đầu vào: 4KΩ~20KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ
- Kết nối điện: Dây chịu nhiệt độ cao 100mm, cáp ruy băng
| Thông số hiệu suất: | |||||
|---|---|---|---|---|---|
| Phạm vi đo | Đo (G) | 300kpa,350KPa,1000KPa,2000Kpa | |||
| Tuyệt đối (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Niêm phong (S) | 3500KPaS,7MPaS,10MPaS,20MPa,30MPa | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Đầu ra bù trừ bằng không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | 100±1 | 100±2 | mV | ||
| Độ trôi nhiệt độ bù trừ bằng không | ±0.8 | ±2 | %F.S | ||
| Độ trôi nhiệt độ toàn thang đo | ±0.8 | ±2 | %F.S | ||
| Nhiệt độ bù | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 80MPa | ||||
| Áp suất nổ | 5X toàn thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g,11ms | ||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||||
| Chất làm đầy | Dầu silicon | ||||
| Cân nặng | ~20g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 10V @25ºC | |||||
| Kết cấu phác thảo | |
| Kích thước | |
| Kết nối điện và bù |
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
- Trong quá trình lắp đặt, đảm bảo khoảng hở thích hợp giữa lõi và vỏ máy phát để đáp ứng các yêu cầu về độ kín khí đã chỉ định.
- Khi lắp ráp vỏ, duy trì sự liên kết theo chiều dọc và tác dụng áp lực đều để tránh bị ràng buộc hoặc làm hỏng tấm bù.
- Đảm bảo rằng môi trường đo được tương thích với màng lõi và vật liệu vỏ (thép không gỉ 316L).
- Không ấn màng cảm biến bằng tay hoặc các vật sắc nhọn, vì biến dạng hoặc thủng có thể gây ra hư hỏng bên trong cho lõi.
- Giữ cổng áp suất của lõi áp suất đo hở với khí quyển và ngăn hơi ẩm, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm.
- Nếu cần sửa đổi hệ thống dây chân, luôn tham khảo nhãn được gắn vào lõi thực tế để kết nối chính xác.
