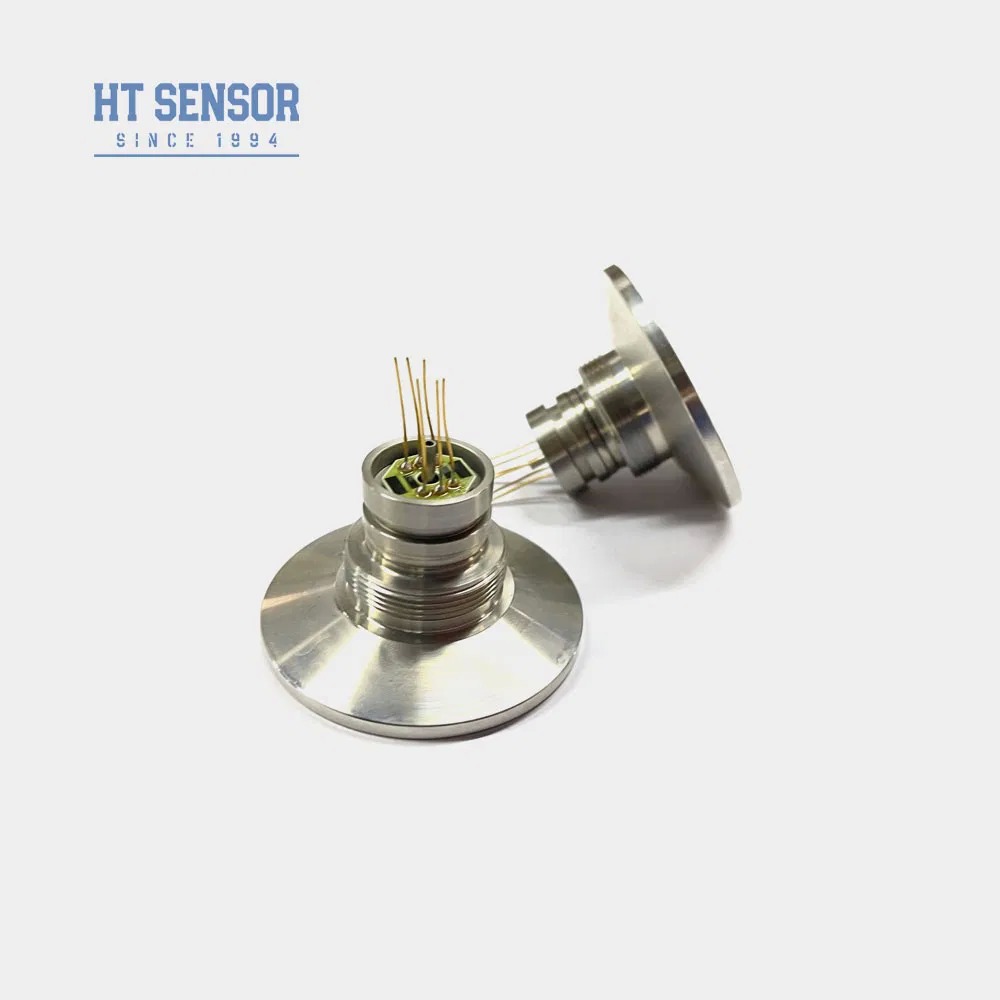

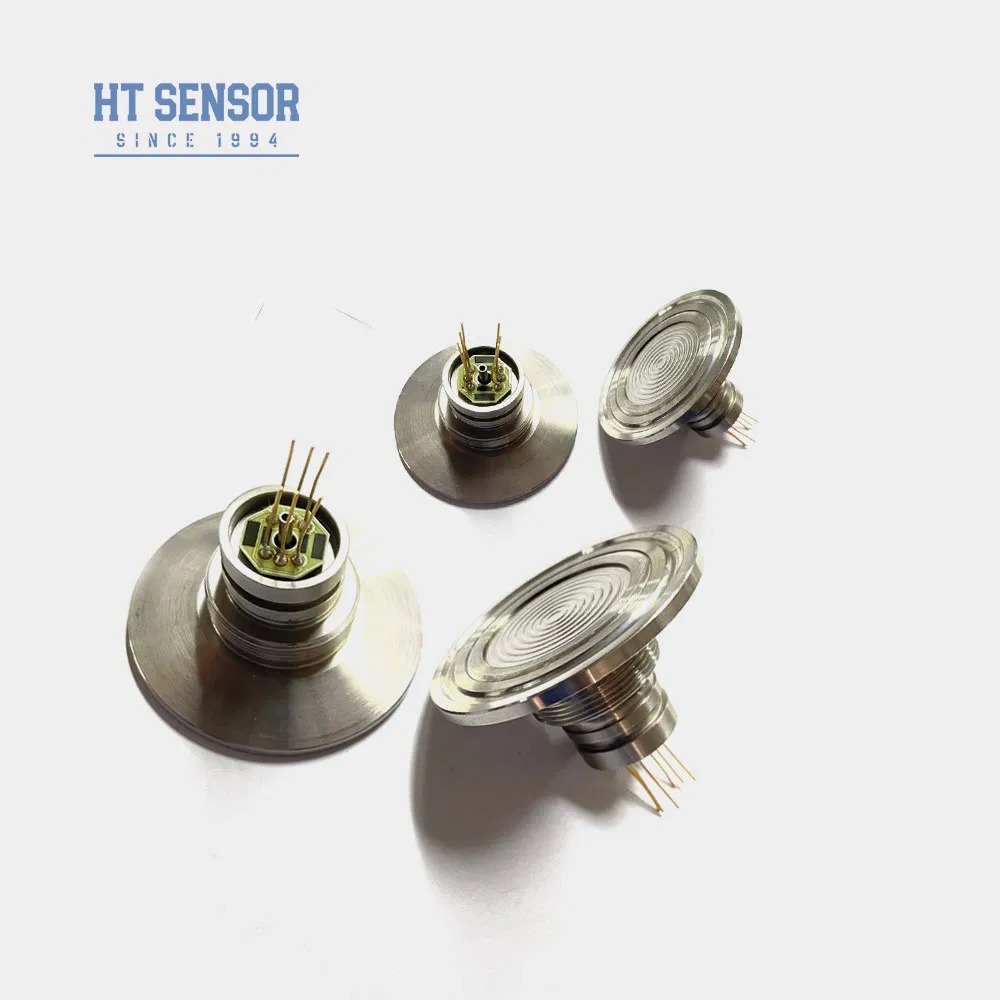

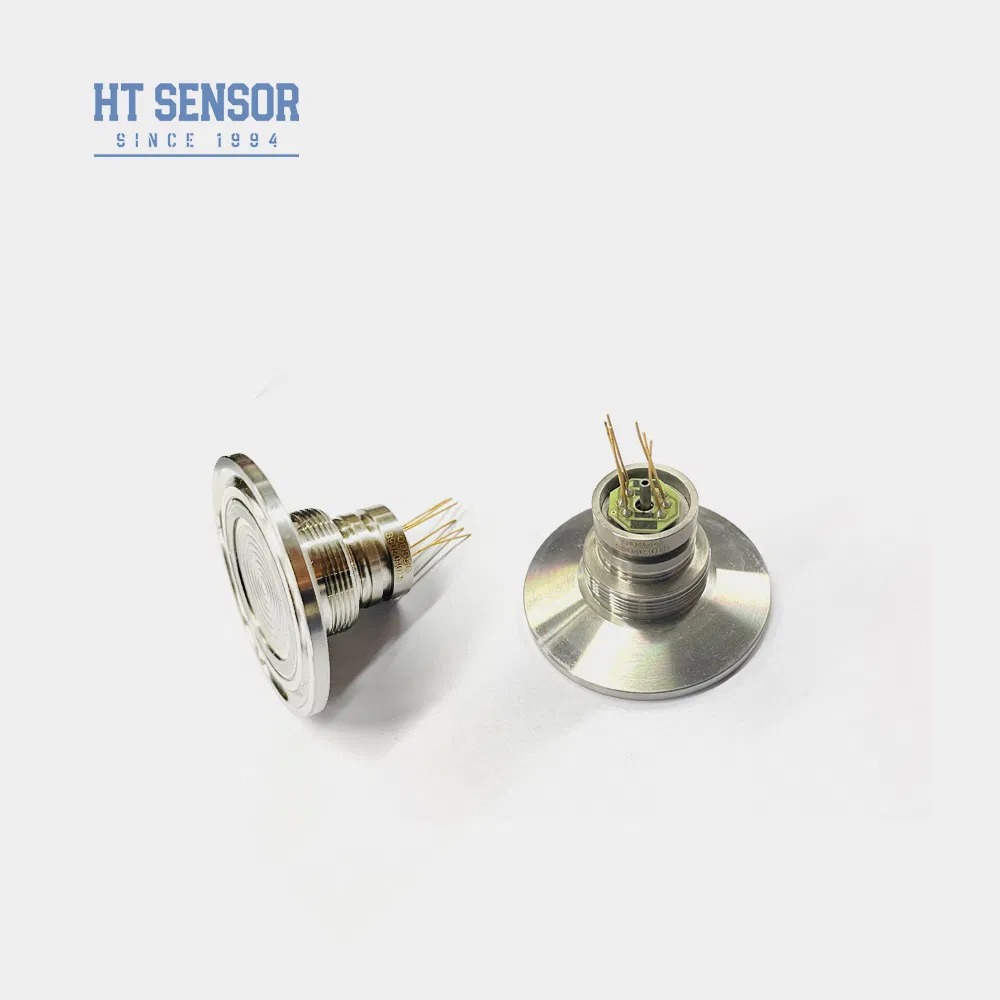

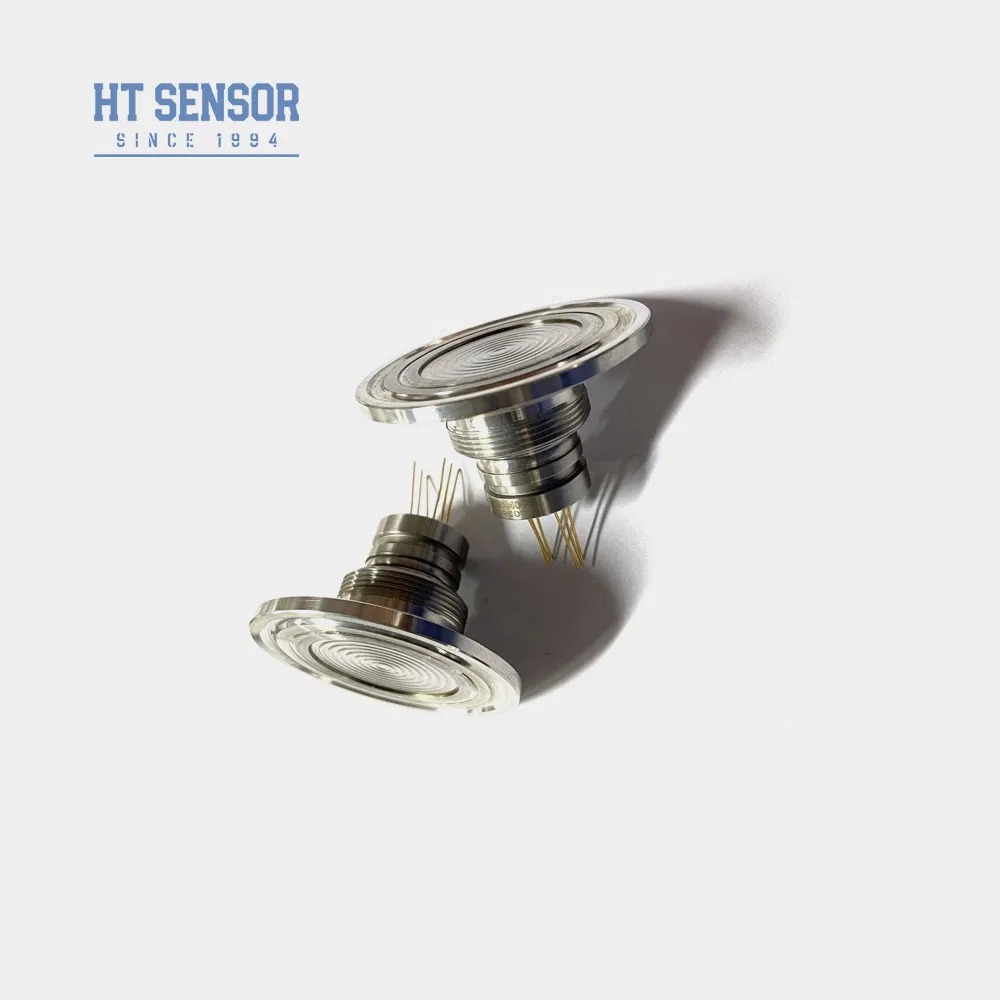

Cảm biến áp suất silicon điện trở OEM tiêu chuẩn Air Water 316L cho bộ chuyển đổi áp suất
Product Details
| Mẫu số: | HT-IQ | Vì: | Máy phát áp suất silicon khuếch tán |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | quá trình sản xuất: | Tích hợp |
| Vật liệu: | thép không gỉ | Loại chủ đề: | KHÔNG |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| xếp hạng ip: | IP65 | tùy chỉnh: | tùy chỉnh |
| Quyền lực: | 1,5mA /10VDC | đầu ra: | tín hiệu mv |
| Sự liên quan: | kẹp 50,4 | Bù nhiệt độ: | 0-70 |
| Gói vận chuyển: | thùng carton | Đặc điểm kỹ thuật: | 50,4mm |
| Nhãn hiệu: | HENGTONG | Nguồn gốc: | Trung Quốc |
| Mã HS: | 9026209090 | Năng lực sản xuất: | 50000 chiếc / năm |
| Làm nổi bật |
Bộ cảm biến áp suất thép không gỉ 316L,bộ chuyển đổi áp suất silicon điện trở,Bộ cảm biến truyền áp suất Oem |
||
Product Description
Bộ cảm biến áp suất Piezoresistive Diaphragm Diffused Silicon Sanitary Pressure Transducer
Lời giới thiệu:
HT-IQ là một cảm biến áp suất phân vùng phơi phơi với một con chip silicon khuếch tán rất ổn định.dầu silicon niêm mạc kín. chip nhạy cảm không tiếp xúc trực tiếp với môi trường đo. sản phẩm này có cấu trúc niêm mạc phẳng, làm cho nóDễ dàng làm sạch và rất đáng tin cậy. Nó phù hợp với các ứng dụng trong các ngành công nghiệp như thực phẩm và vệ sinh.
- Sử dụng công nghệ tiên tiến và 316L thép không gỉ, cùng vớivật liệu như titan và Hastelloy cho mảng ngăn
- Sử dụng mạch phim dày để bù đắp nhiệt độ và điểm không sửa chữa
- độ tin cậy, khả năng lặp lại và ổn định vượt trội
- Cấu trúc ngăn ngăn, giúp dễ dàng làm sạch
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
- Ngành công nghiệp thực phẩm và đồ uống
- Kiểm soát quy trình công nghiệp
- Công nghiệp dược phẩm
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suất: | |||||
| Phạm vi đo | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~ 150g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
