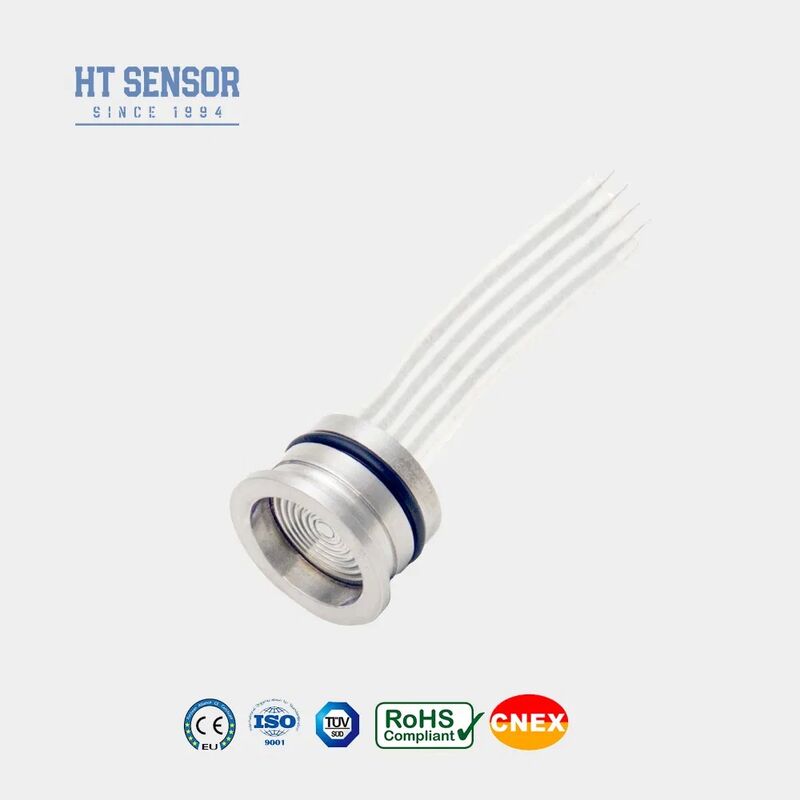

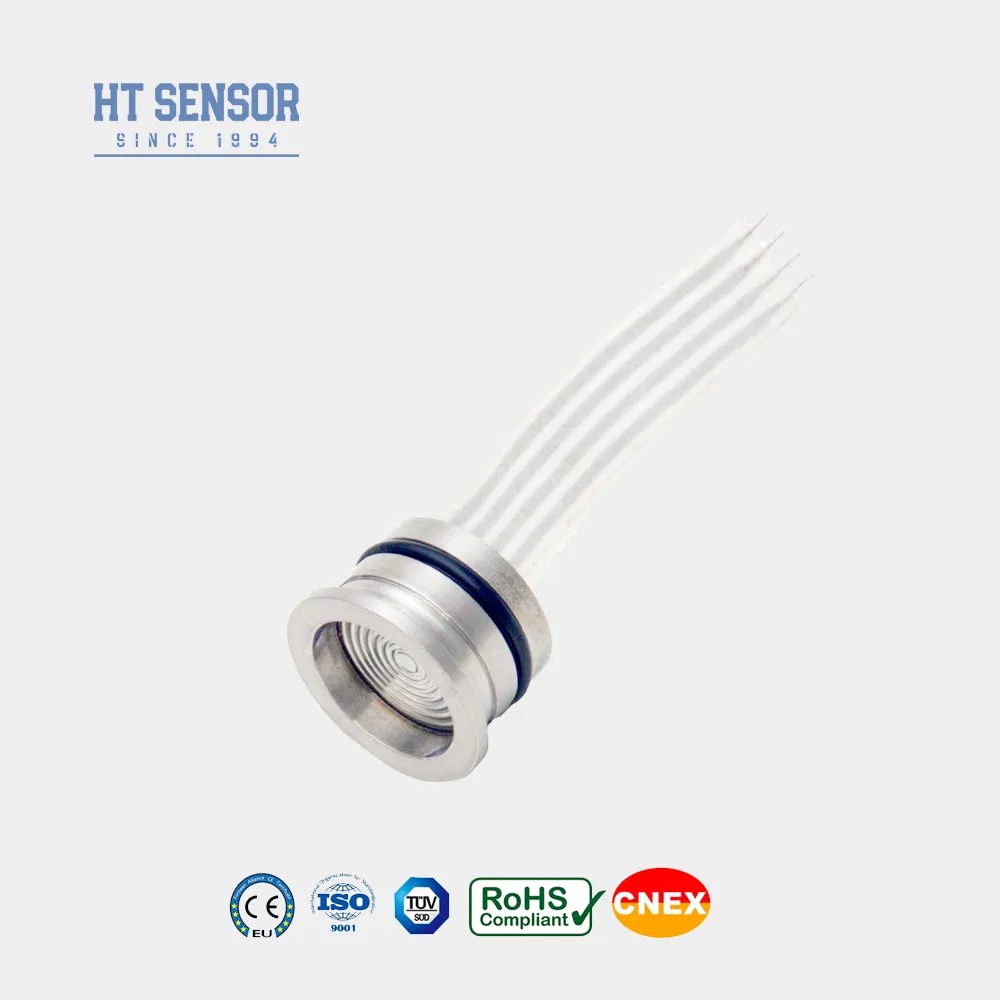

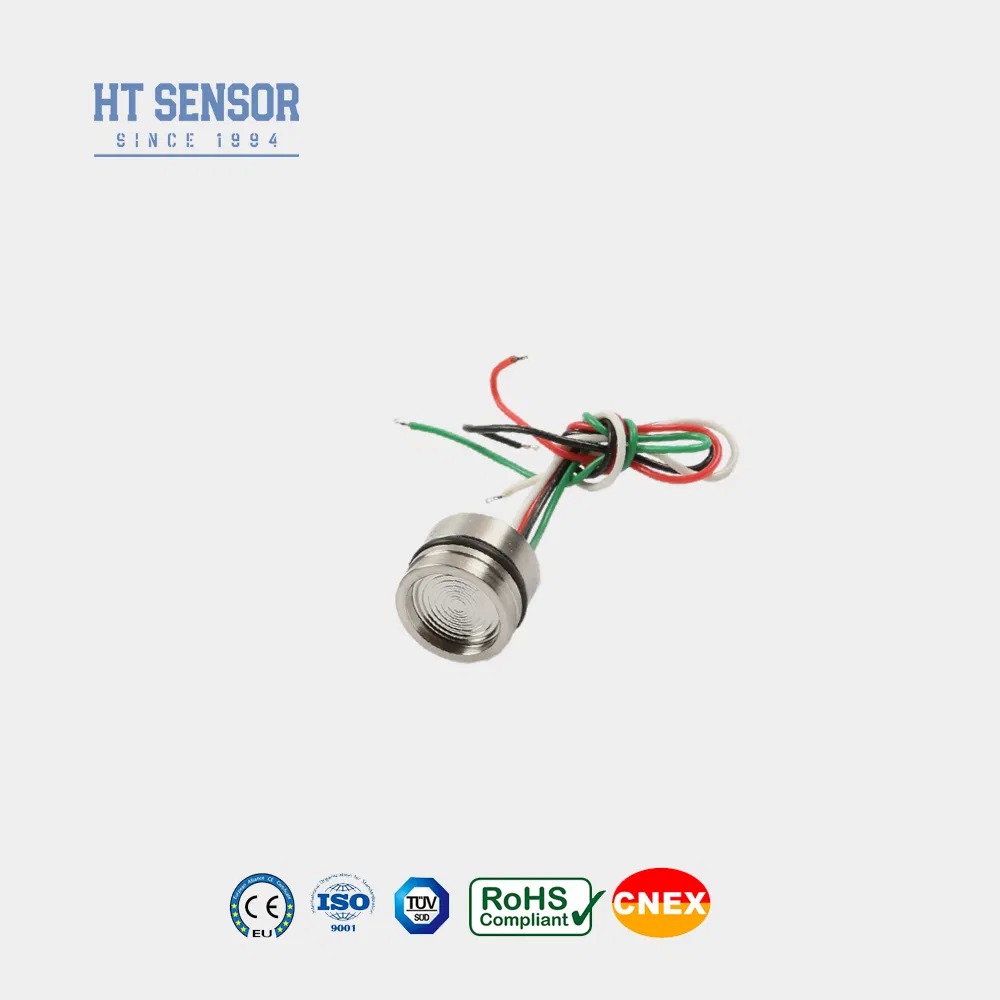

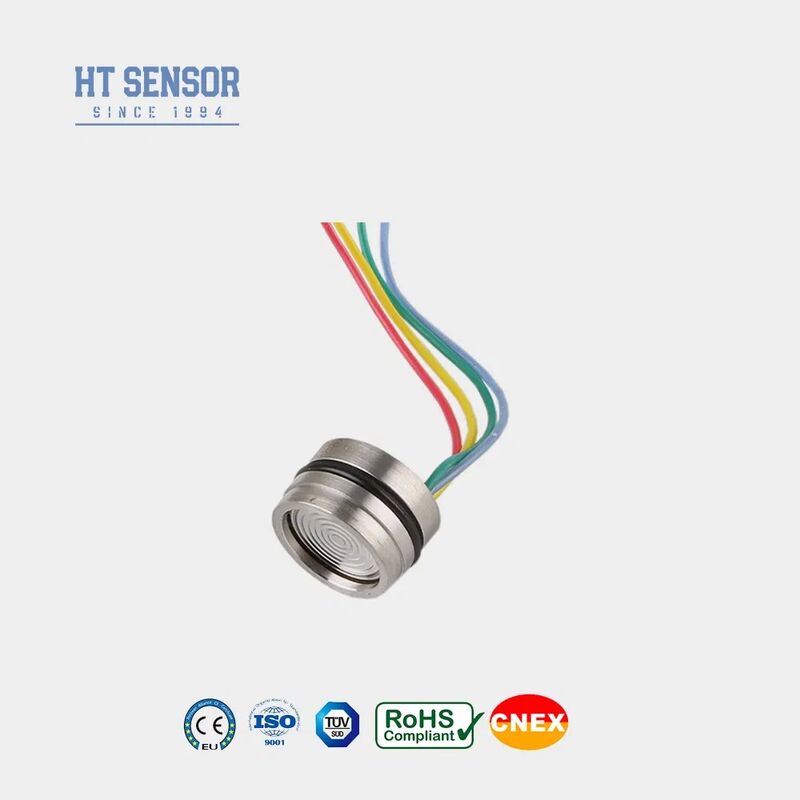

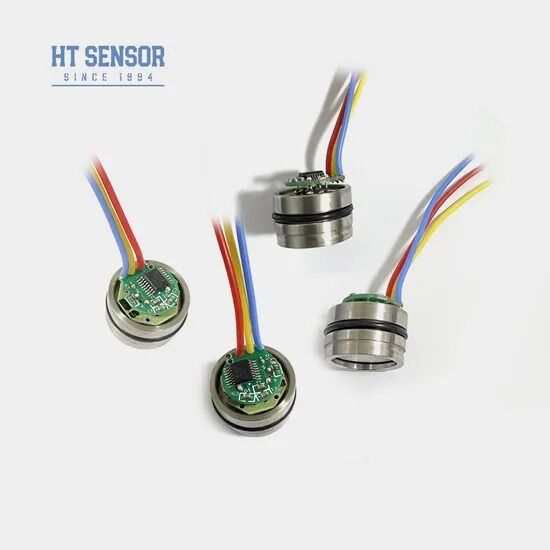

Cảm biến áp suất HT19V cho khí nén và bộ chuyển đổi áp suất khí
Product Details
| Mẫu số: | HT19V | Vì: | Máy phát áp suất silicon khuếch tán |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | quá trình sản xuất: | Tích hợp |
| Vật liệu: | thép không gỉ | Loại chủ đề: | KHÔNG |
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| xếp hạng ip: | IP65 | tùy chỉnh: | tùy chỉnh |
| Quyền lực: | 10VDC | đầu ra: | 10mv/V |
| Dia: | 19mm | Cao: | OEM |
| Gói vận chuyển: | thùng carton | Đặc điểm kỹ thuật: | tùy chỉnh |
| Nhãn hiệu: | Cảm biến HT | Nguồn gốc: | Trung Quốc |
| Mã HS: | 9026209090 | Năng lực sản xuất: | 50000 chiếc / năm |
| Làm nổi bật |
Cảm biến áp suất khí nén HT19V,Bộ chuyển đổi áp suất khí có bảo hành,Bộ cảm biến truyền áp suất công nghiệp |
||
Product Description
Lời giới thiệu:
HT19V là một cảm biến áp suất silicon piezoresistive với một lõi rất ổn địnhCác yếu tố silicon khuếch tán. áp suất khác nhau của môi trường đo làđược truyền đến ngăn chắn silic thông qua một ngăn chắn cách ly 316L vàNó sử dụng hiệu ứng piezoresistive của silicon khuếch tán để đoBộ cảm biến áp suất HT26V được trang bị mộtVòng O để niêm phong áp suất, làm cho nó dễ dàng lắp đặt.
Tính năng sản phẩm:
- Điện áp liên tục và đầu ra tín hiệu tiêu chuẩn
- Độ tin cậy cao và độ ổn định tuyệt vời
- Các chiều cao là 7mm, các cấu trúc khác nhau có thể được tùy chỉnh
- Ứng dụng trong các địa điểm quy trình công nghiệp khác nhau, bao gồm dầu mỏ, hóa chất, luyện kim, điện và thủy văn.
- Được sử dụng trong ngành công nghiệp hàng hải và hàng không
- Thích hợp cho hệ thống điều khiển thủy lực và khí nén
- Được sử dụng trong các ứng dụng kiểm soát quy trình
- Nguồn cung cấp điện: 10VDC
- Khống chế đầu vào:4KΩ~20KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện: dây nhiệt độ cao 100mm,cáp ruy và Bộ kết nối chân.
| Các thông số hiệu suất: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS,7MPaS,10MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | 3 lần quy mô đầy đủ | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~ 25g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: Căng suất không đổi 10V và nhiệt độ môi trường 25oC | |||||
| Kết nối điện và bồi thường |
|
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
