| Thiết kế: | Chấp nhận tùy chỉnh | Bộ kết nối: | M12*1 |
|---|---|---|---|
| Dầu đầy: | dầu silicon | Từ khóa sản phẩm: | cảm biến áp suất không khí tự động |
| loại dây: | bốn dây | Loại cấu trúc: | Máy phát áp suất silicon khuếch tán |
| Niêm phong: | EPDM, FPM, FKM | Cung cấp: | 1,5mA |
| Kết nối xử lý: | 1/2 "NPT nam | ||
| Làm nổi bật: | Máy truyền áp suất khác biệt hợp kim nhôm,Máy truyền cảm biến áp suất LCD kỹ thuật số,Wheatstone Bridge Diffused Silicon Pressure Transmitter |
||
Bộ cảm biến áp suất khác nhau của chất lỏng

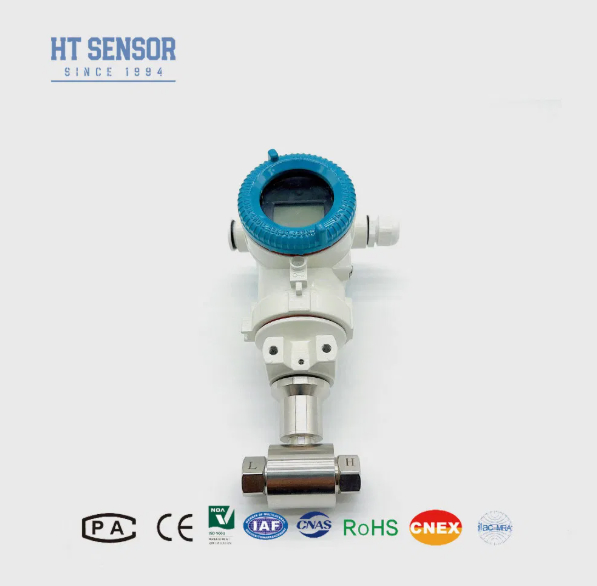

BP93420DII Máy truyền áp suất khác biệt
Máy truyền áp suất khác biệt BP93420DII sử dụng một cảm biến silicon phân tán piezoresistive.tín hiệu đầu ra cầu Wheatstone duy trì tính tuyến tính tuyệt vời với sự khác biệt áp suất, cho phép đo áp suất chênh lệch chính xác. lý tưởng cho đo áp suất chênh lệch khí và chất lỏng trong ngành dầu mỏ, hóa chất, điện và thủy văn.
| Phạm vi đo | 0-10KPa...~2MPa |
|---|---|
| Loại áp suất | Áp lực khác nhau |
| Tải quá tải một bên | ≤ 3 lần phạm vi định số |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định lượng hoặc 7 MPa |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Hysteresis | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Sự ổn định lâu dài | ± 0,5% F.S/năm ((≤ 200KPa) ± 0,2% F.S/năm ((> 200KPa) |
| Sự trôi dạt nhiệt độ bằng không | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Động chuyển nhiệt độ trong khoảng thời gian | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Nhiệt độ bù đắp | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Nhiệt độ hoạt động | -30oC~80oC |
| Nhiệt độ lưu trữ | -40oC~100oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | An toàn và chống nổ |
| Xếp hạng bảo vệ | IP65 |
| Trọng lượng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây | |
| 0/1 ~ 5V 0.5 ~ 4.5V |
5VDC |
| BP93420XX | Máy truyền áp suất |
|---|---|
| Mã | Xác định xây dựng |
| DII | Máy truyền áp suất khác biệt |
| Phạm vi đo | 0-10KPa...~2MPa |
| Mã | Cung cấp điện |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Các loại khác |
| Mã | Tín hiệu đầu ra |
| S1 | 4 ~ 20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0 ~ 10VDC |
| S3 | 0 ~ 5VDC |
| S7 | 0.5 ~ 4.5VDC |
| S4 | 0~10mADC |
| Mã | Kết nối áp suất |
| J1 | M20 × 1,5 nam |
| J2 | G1/2 nam |
| J3 | G1/4 nam |
| J4 | 1/2 NPT nam |
| J5 | Các loại khác |
| Mã | Kết nối điện |
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Khả năng đầu ra cáp kín |
| B4 | Các loại khác |
| Mã | Loại áp suất |
| D | Áp lực khác nhau |
