| Nguồn gốc: | Cn |
|---|---|
| Hàng hiệu: | HT |
| Chứng nhận: | CE, RoHS |
| Số mô hình: | BP155 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | 15 |
| Mẫu số: | BP155 | Đo môi trường: | Khí |
|---|---|---|---|
| Độ chính xác: | 0,25% | Phạm vi áp suất: | 0kpa~10kpa...5MPa |
| Xếp hạng IP: | IP65 | Loại áp lực: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Vật liệu nhà ở: | 316L | Sự ổn định lâu dài: | 00,1% F.S/năm |
| Vật liệu cơ hoành: | 316L | Nhiệt độ hoạt động: | -20ºC ~ 80ºC |
| Nhiệt độ lưu trữ: | -40ºC ~ 120ºC | Tín hiệu đầu ra: | 4 ~ 20mA |
| Cung cấp điện áp: | 12 ~ 30VDC | Đáp ứng tần số: | 2.4KHZ |
| Điện trở cách nhiệt: | 100mΩ 100VDC | ||
| Làm nổi bật: | 4-20mA pressure sensor with 0.25% accuracy,IP65 stainless steel pressure sensor,316L industrial pressure sensor |
||

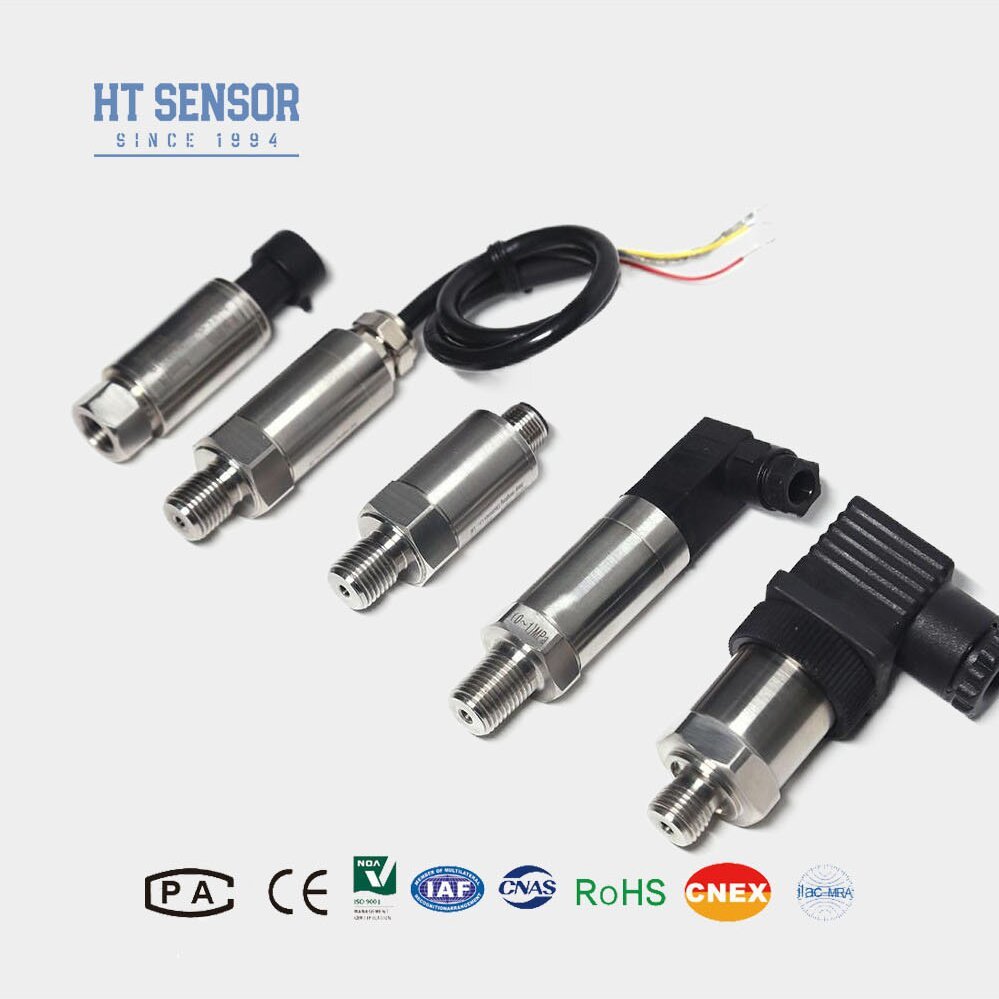

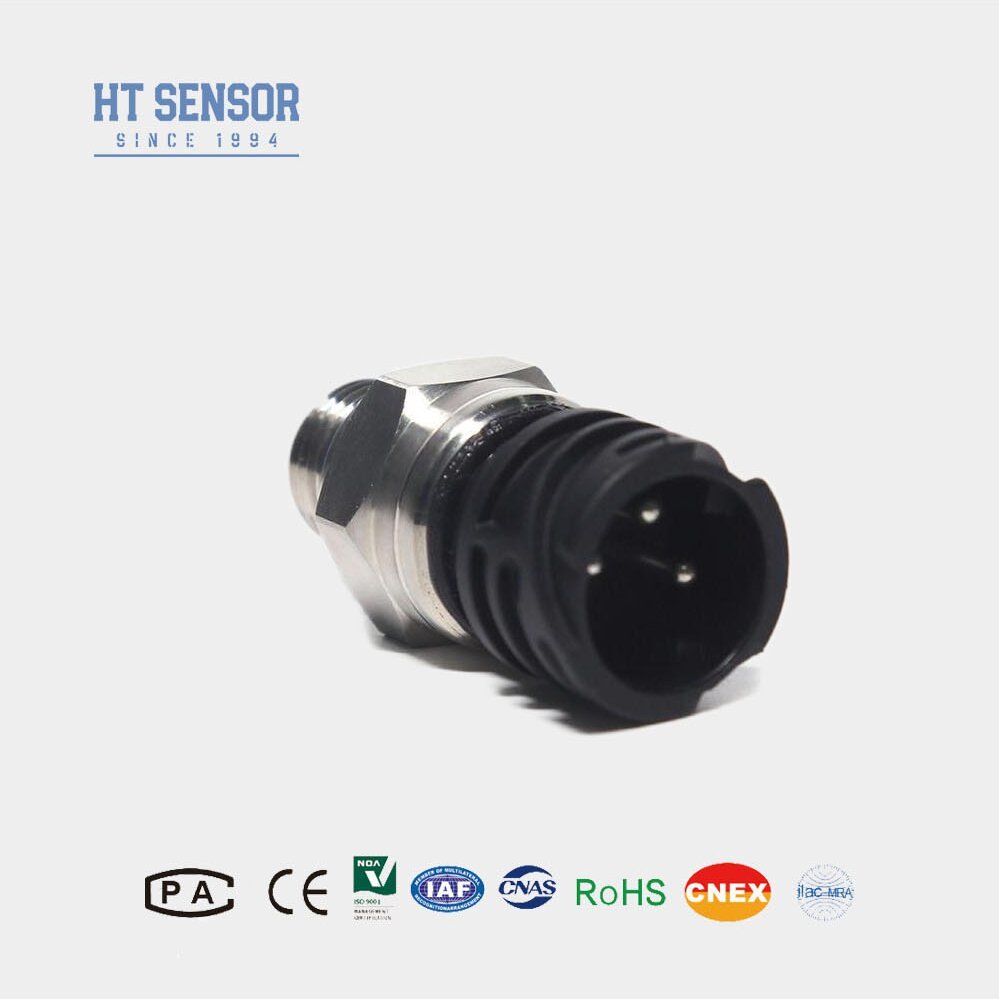

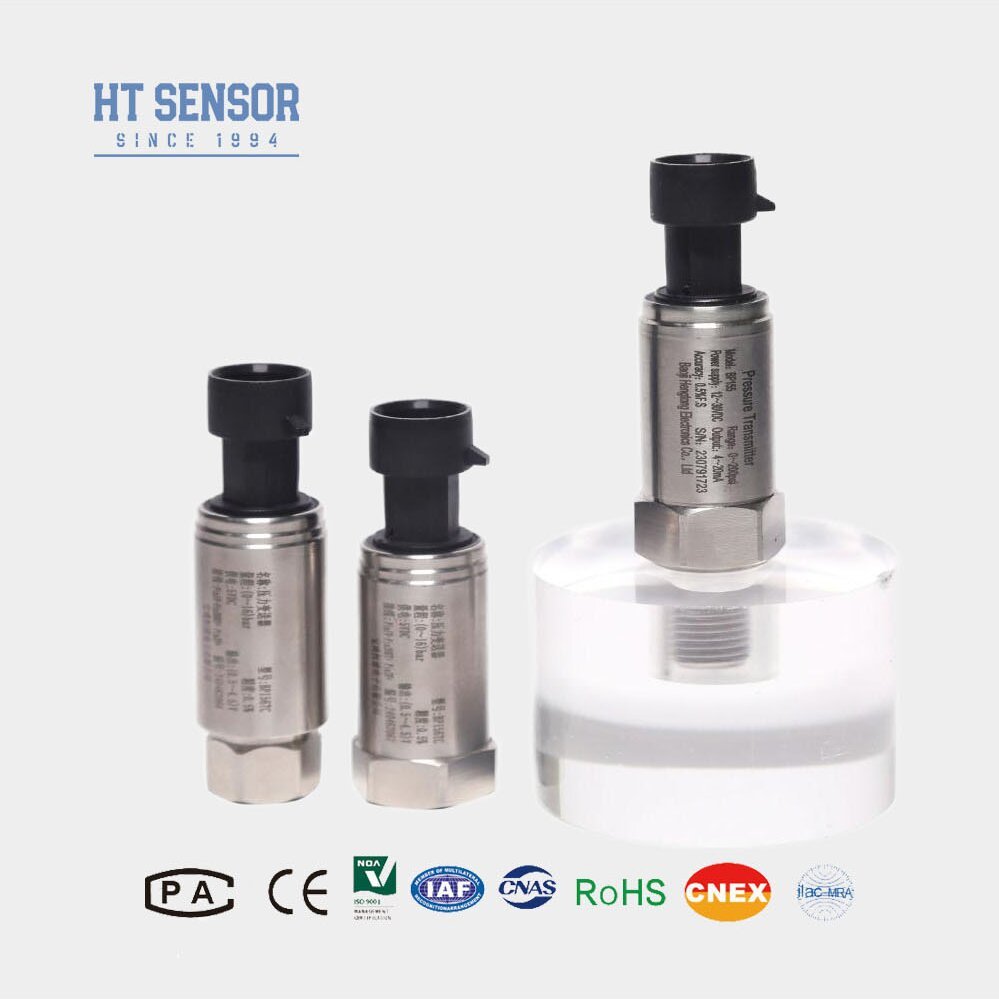

The BP155 pressure transmitter is a cost-effective solution specifically designed for air compressors and refrigeration equipment. Incorporating the latest technology, it features a high-performance transmitter circuit developed in-house. This compact transmitter offers strong moisture resistance and excellent anti-electromagnetic interference capabilities. Rigorous testing and aging selection processes for components and finished goods ensure stable, reliable performance.
| Measurement Range | 0kPa ~ 10kPa…5MPa |
| Pressure Type | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Overload | ≤ 1.5 times of the rated range |
| Accuracy @ 25ºC | ±0.25% (Typical) ±0.5% (Maximum) |
| Repeatability & Hysteresis | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| Long-Term Stability | ±0.1%F.S/Year(Typ.) ±0.2%F.S/Year(Max.) |
| Zero Point Temperature Drift | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Full Scale Temperature Drift | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Frequency Response | 2.4Khz |
| Compensation Temperature | 0-70ºC(≤10mpa,customizable) |
| Operating Temperature | -20ºC~80ºC |
| Storage Temperature | -40ºC~120ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Housing Material | 304,316L |
| Diaphragm Material | 316L |
| Insulation Resistance | 100MΩ 100VDC |
| Protection Rating | IP65 |
| O-Ring Seal | Fluoro rubber |
| Output Signal | Supply Voltage | Output Type |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 wire |
| 0~10/20mA | 3 wire | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
| Order Guide | |||||||||
| BP15X | Pressure Transmitter | ||||||||
| Code | Outline Construction | ||||||||
| 5 | Packard plug | 6 | M12*1 connetor | ||||||
| 7 | Mini DIN Connector | 8 | Hirschmann Connector | ||||||
| Measurement Range | 0kPa ～ 10kPa…10MPa | ||||||||
|
(0-X)Kpa or MPa |
X: Indicates the Actual Measuring Range | ||||||||
| Code | Power Supply | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Other | ||||||||
| Code | Output Signal | ||||||||
| S1 | 4～20mADC | S5 | 0～20mADC | ||||||
| S2 | 1～5VDC | S6 | 0～10VDC | ||||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | ||||||
| S4 | 0～10mADC | ||||||||
| Code | Pressure Connection | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Code | Pressure Type | ||||||||
| G | Gauge Pressure | ||||||||
| A | Absolute Pressure | ||||||||
| S | Sealed Reference Pressure | ||||||||
