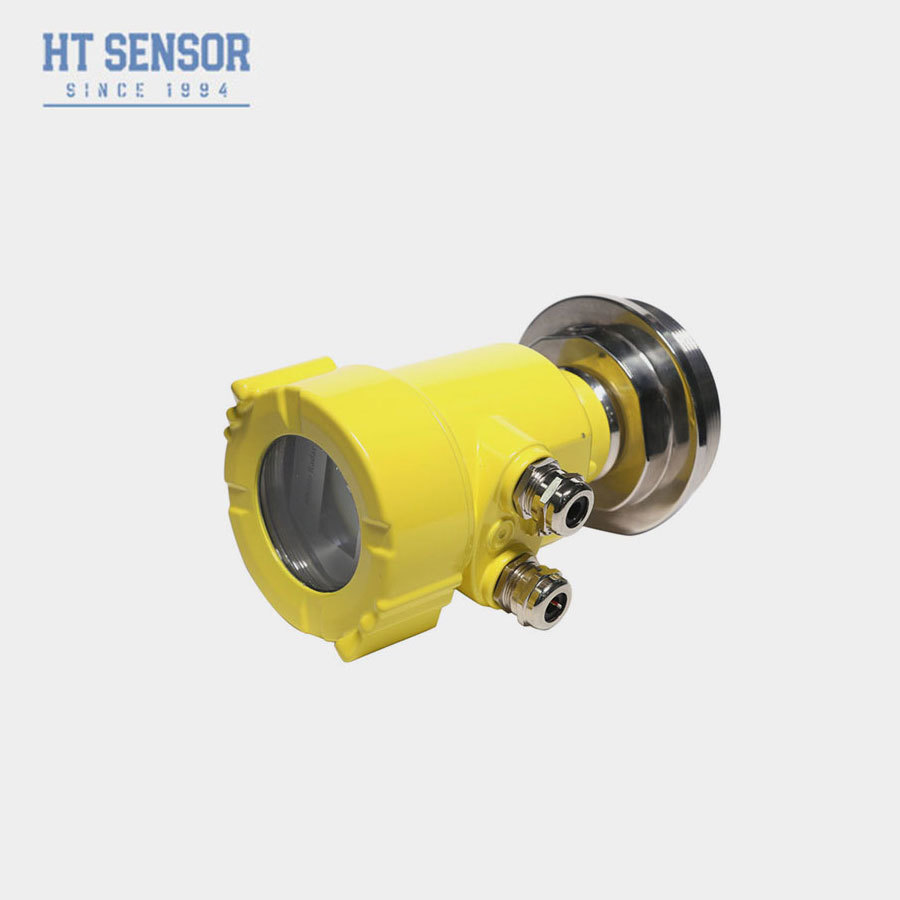

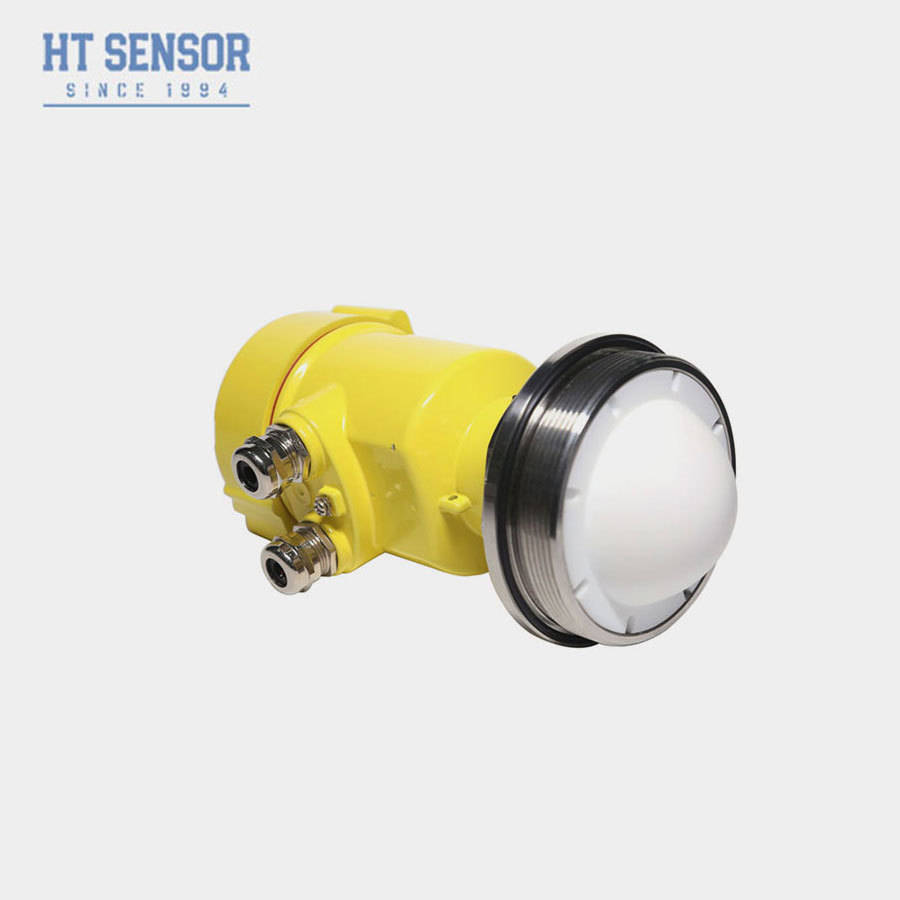

Máy đo mức radar chính xác cao với phạm vi tối đa 120m cho các ứng dụng công nghiệp

                                                                                             Máy đo mức độ radar 80G

Sản xuất:

Các sản phẩm radar sóng liên tục điều chỉnh tần số 76-81GHz (FMCW) hỗ trợ cả ứng dụng bốn dây và hai dây.và điểm mù chỉ nhỏ đến 10 cmDo tần số hoạt động cao hơn và bước sóng ngắn hơn, nó đặc biệt phù hợp với các ứng dụng rắn.nó mang lại những lợi thế độc đáo trong môi trường bụi cao và nhiệt độ khắc nghiệt (lên đến + 200 °C)Công cụ cung cấp các tùy chọn lắp đặt sườn hoặc niềng, làm cho việc lắp đặt đơn giản và thuận tiện.

Ưu điểm:

    Dựa trên chip RF sóng mm CMOS tự phát triển, kiến trúc RF nhỏ gọn hơn, SNR cao hơn và vùng mù nhỏ hơn được thực hiện.

Phạm vi hoạt động 5GHz cho phép sản phẩm có độ phân giải đo lường và độ chính xác đo lường cao hơn.

Góc chùm tia ăng ten hẹp nhất là 3 °, sự can thiệp trong môi trường lắp đặt có tác động ít hơn đến thiết bị và lắp đặt thuận tiện hơn.

Độ dài sóng ngắn hơn có đặc điểm phản xạ tốt hơn trên bề mặt rắn, vì vậy nó không cần phải sử dụng một miếng vạch phổ quát đặc biệt để nhắm mục tiêu.

Hỗ trợ gỡ lỗi Bluetooth điện thoại di động để tạo điều kiện cho công việc bảo trì của nhân viên thực địa.

Kỹ thuật:

 Cài đặt:

    Có hai điểm cần chú ý trong việc lắp đặt: nhắm vào mức vật liệu mục tiêu và cố gắng đảm bảo sự ảnh hưởng dọc của mức vật liệu; tránh tiếng vang giả.Xem các điều kiện làm việc điển hình sau.

Đảm bảo không có vật cản trong phạm vi chùm, chẳng hạn như thang và cầu thang.

Sơ đồ sơ đồ vị trí lắp đặt thiết bị

Thiết bị phải được lắp đặt cách tường thùng ít nhất 20cm, nếu không nó có thể tạo ra các phép đọc không chính xác

Cài đặt ít nhất 20cm từ tường container

Việc lắp đặt thiết bị phải đảm bảo rằng chùm tia ăng-ten tránh cổng cấp, như được hiển thị trong hình

chùm tia ăng-ten tránh cổng cấp

Chất chứa hình nón phải đảm bảo rằng chùm ánh sáng được hướng trực tiếp đến đáy bể, nếu không kết quả đo ở đáy bể có thể không chính xác

Các bể hình nón nên đảm bảo rằng chùm được hướng trực tiếp đến đáy bể

Đường dây sản phẩm

Biểu đồ dây của các sản phẩm hai dây với vỏ một buồng và nguồn điện 24VDC

Sơ đồ sơ đồ của các sản phẩm hai dây

Sơ đồ dây điện của nhà chứa một buồng với nguồn điện 24VDC (4-20mA) sản phẩm bốn dây

Trong ứng dụng của hệ thống bốn dây, ngoài đầu cuối nguồn điện 24v, 4-20mA tương tự là một riêng biệt hai đầu cuối

Sơ đồ dây điện của nhà chứa một buồng với nguồn điện 24VDC (RS485) và các sản phẩm bốn dây

Trong ứng dụng của hệ thống bốn dây, ngoài đầu cuối cung cấp điện 24v, RS485 tương tự là hai đầu cuối riêng biệt

Sơ đồ dây của vỏ hai buồng với nguồn điện 220V AC (4-20mA) và các sản phẩm bốn dây

Trong ứng dụng của hệ thống bốn dây, khi 4-20mA không được đầu ra, 3 và 4 được ngắn
