Cảm biến máy phát áp suất có độ chính xác cao với phạm vi tối đa 120m cho các ứng dụng công nghiệp

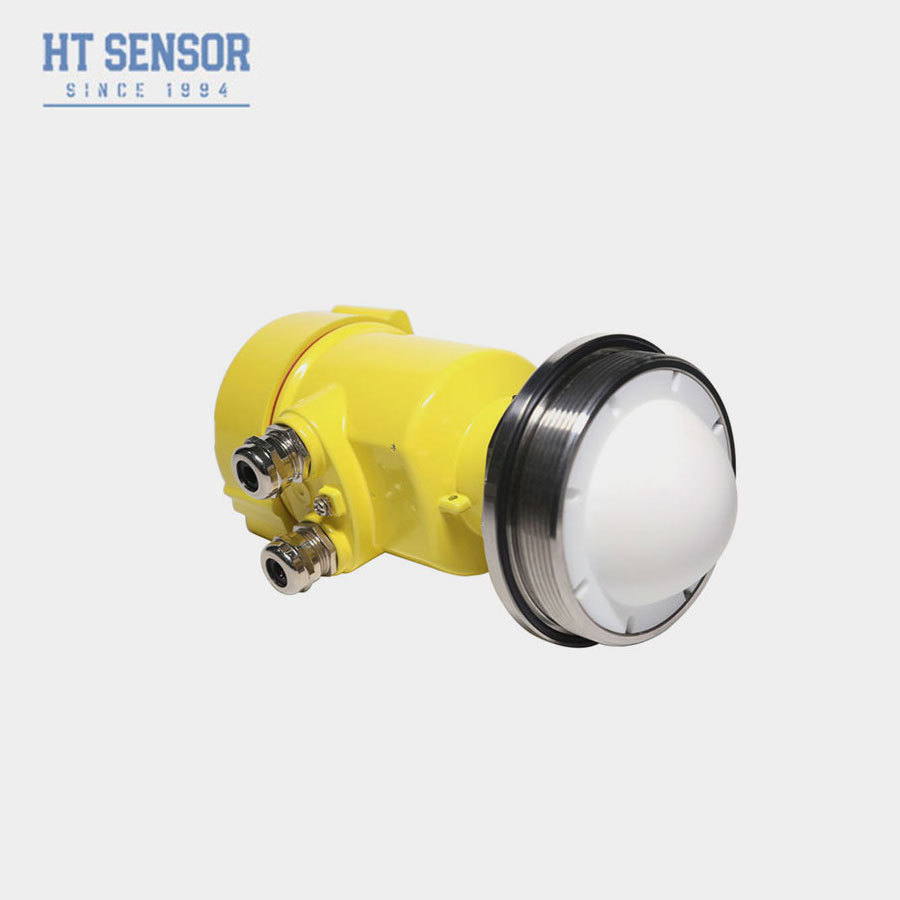

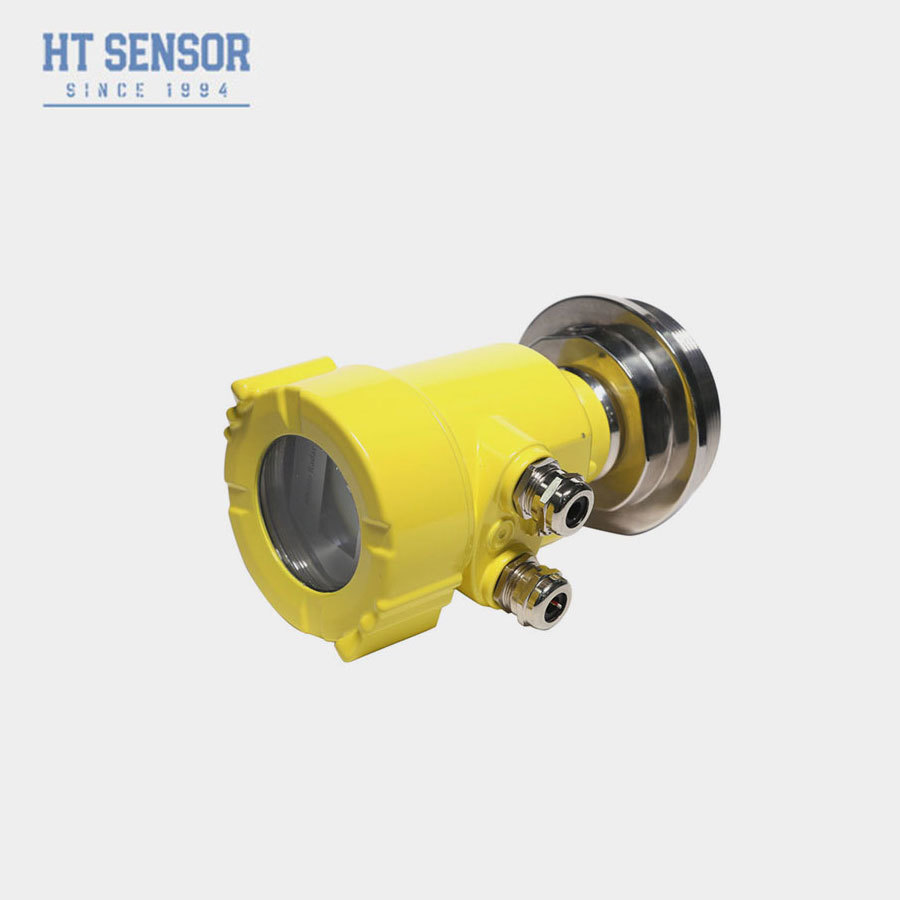

                                                                                                   Máy đo mức radar 80G

 Giới thiệu sản phẩm:

     Các sản phẩm radar Sóng liên tục điều tần (FMCW) 76-81GHz hỗ trợ cả ứng dụng bốn dây và hai dây. Với nhiều mẫu mã, phạm vi tối đa có thể đạt tới 120m và điểm mù chỉ nhỏ bằng 10 cm. Do tần số hoạt động cao hơn và bước sóng ngắn hơn, nó đặc biệt phù hợp với các ứng dụng chất rắn. Bằng cách phát và thu sóng điện từ thông qua một thấu kính, nó mang lại những lợi thế độc đáo trong môi trường nhiều bụi và nhiệt độ khắc nghiệt (lên đến +200℃). Thiết bị cung cấp các tùy chọn lắp đặt mặt bích hoặc ren, giúp việc lắp đặt trở nên đơn giản và thuận tiện.

 Ưu điểm:

     Dựa trên chip RF sóng milimet CMOS tự phát triển, một kiến trúc RF nhỏ gọn hơn, SNR cao hơn và vùng mù nhỏ hơn được hiện thực hóa.

    Băng thông làm việc 5GHz cho phép sản phẩm có độ phân giải đo và độ chính xác đo cao hơn.

    Góc chùm ăng-ten hẹp nhất là 3°, nhiễu trong môi trường lắp đặt ít ảnh hưởng đến thiết bị và việc lắp đặt thuận tiện hơn.

    Bước sóng ngắn hơn có đặc tính phản xạ tốt hơn trên bề mặt rắn, vì vậy không cần sử dụng mặt bích vạn năng đặc biệt để nhắm mục tiêu.

    Hỗ trợ gỡ lỗi Bluetooth điện thoại di động để tạo điều kiện cho công việc bảo trì của nhân viên hiện trường.

Kỹ thuật:

 Lắp đặt:

    Có hai điểm cần chú ý khi lắp đặt: nhắm vào mức vật liệu mục tiêu và cố gắng đảm bảo sự cố thẳng đứng của mức vật liệu; tránh tiếng vọng sai. Xem các điều kiện làm việc điển hình sau.

    Đảm bảo không có vật cản nào trong phạm vi chùm tia, chẳng hạn như thang và bậc.

                                                   Sơ đồ vị trí lắp đặt thiết bị

Thiết bị nên được lắp đặt cách tường chứa ít nhất 20cm, nếu không có khả năng tạo ra các giá trị đọc không chính xác

Lắp đặt cách tường chứa ít nhất 20cm

Việc lắp đặt thiết bị phải đảm bảo rằng chùm ăng-ten tránh xa cổng nạp, như trong hình

Chùm ăng-ten tránh xa cổng nạp

Thùng hình nón phải đảm bảo rằng chùm tia được hướng trực tiếp xuống đáy bể, nếu không kết quả đo ở đáy bể có thể không chính xác

Thùng hình nón phải đảm bảo rằng chùm tia được hướng trực tiếp xuống đáy bể
