Cảm biến áp suất silicon pha trộn cao độ nhạy cao 19mm
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | -100kpa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | cung cấp: | 1,5mA |
| Sản lượng: | 100mv+-30mv | Có thể lựa chọn: | Sợi silicon bốn màu hoặc chân bọc vàng |
| Mô hình: | HT19 | Cao: | 15mm |
| Dầu: | silic khuếch tán | Sợi: | Không. |
| Làm nổi bật |
19mm industrial pressure sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor |
||
Product Description

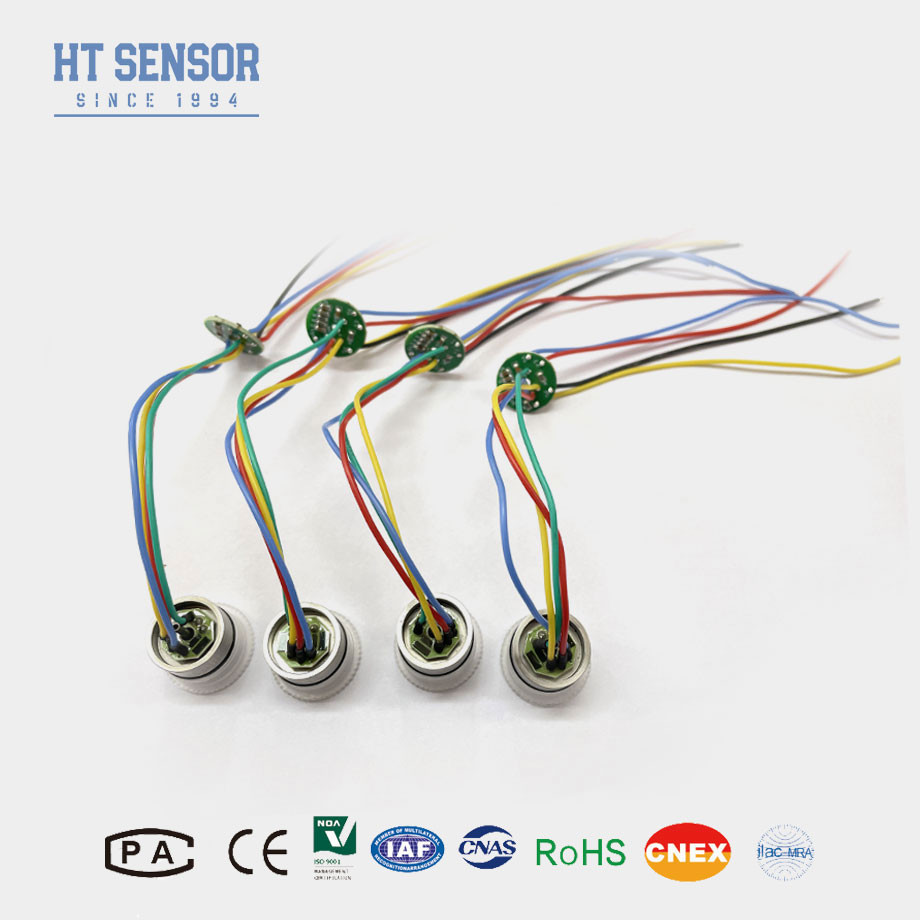

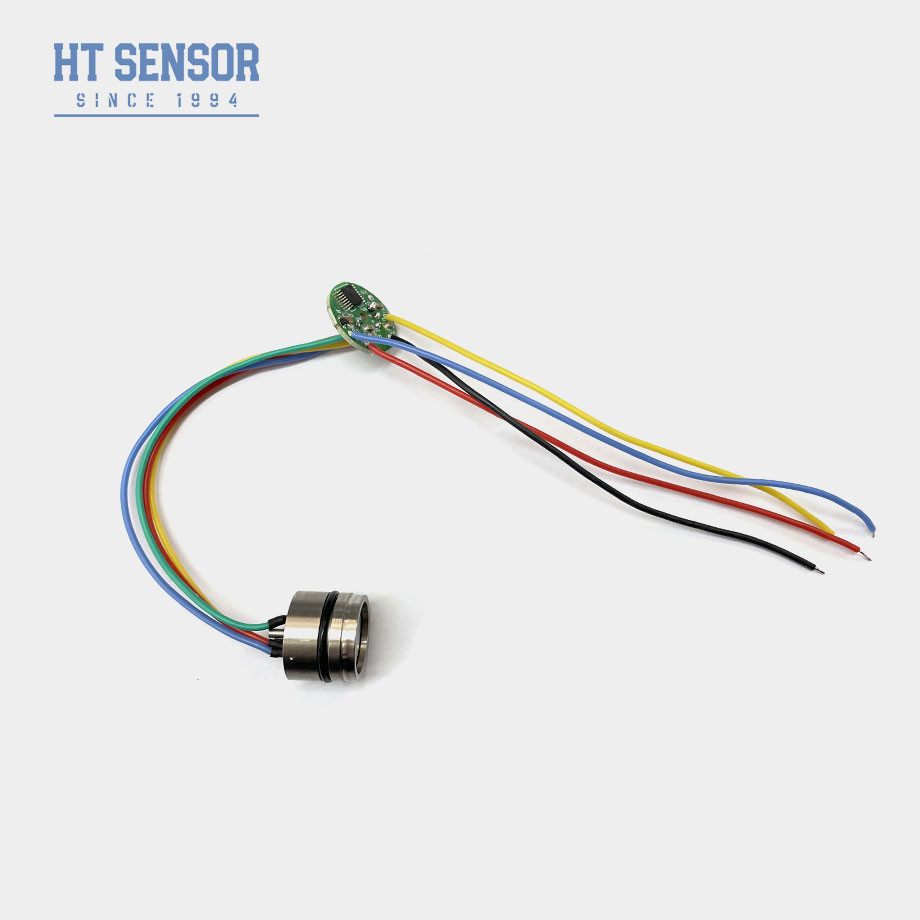

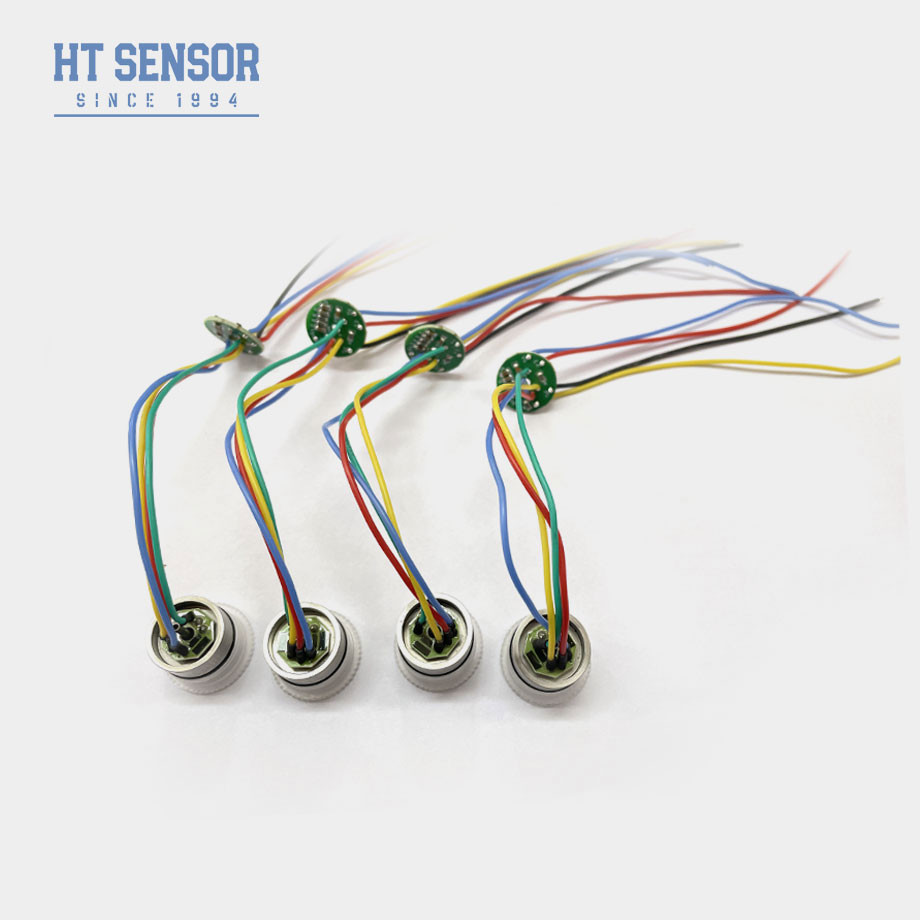

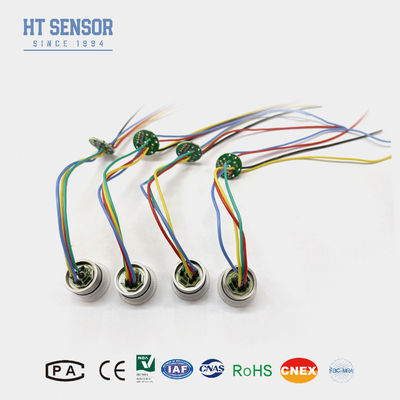

19mm Diffused Silicon Pressure Sensor cảm biến áp suất Piezoresistive
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất silicon piezoresistive HT19, thành phần chính là một yếu tố cảm biến silicon phân tán ổn định cao.Nó là một thiết bị dựa trên chất bán dẫn chuyển đổi áp suất cơ học thành tín hiệu điện bằng cách tận dụng hiệu ứng piezoresistive trong siliconNó được sử dụng rộng rãi trong các ứng dụng công nghiệp, ô tô, y tế và tiêu dùng do độ nhạy cao, tiềm năng thu nhỏ và hiệu quả chi phí.
Đặc điểm của sản phẩmcảm biến áp suất silicon:
- Độ nhạy cao: Phát hiện các thay đổi áp suất nhỏ (ví dụ: < 1 mbar).
- Lượng đầu ra tuyến tính: Phản ứng được đặc trưng tốt đối với biến đổi áp suất.
- Kích thước nhỏ: Công nghệ MEMS cho phép tích hợp vào các hệ thống nhỏ.
Ứng dụng của cảm biến áp suất silicon:
Công nghiệp: Kiểm soát quy trình, hệ thống HVAC.
Ô tô: Kiểm tra áp suất lốp xe (TPMS), cảm biến bộ lọc động cơ.
Y tế, máy đo huyết áp, máy thở.
Điện tử tiêu dùng: Máy đo độ cao trong điện thoại thông minh, thiết bị đeo.
Dữ liệu điện của cảm biến áp suất silicon
Cung cấp:1.5mADC Kháng input:3KΩ~6KΩ
Kháng thoát:2.5KΩ~6KΩ Kháng cách nhiệt:≥100MΩ/50VDC
Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Thông số kỹ thuật hiệu suất của cảm biến áp suất silicon
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Bạn cung cấp: 1,5mA Nhiệt độ: 25°C
Cấu trúc
Lưu ý:
1. Chú ý đến sự phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
