2 Switch Display Gauge Structure Bộ đo kỹ thuật số công nghiệp với báo động cao / thấp và cao / cao
Product Details
| Mô hình NO.: | BPK-IV | Ứng dụng: | Công nghiệp |
|---|---|---|---|
| Cấu trúc: | Máy đo hiển thị | Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp |
| Nguồn gốc: | Baoji, Trung Quốc | Bảo hành: | 2 năm |
| Dải đo: | Công nghiệp áp suất trung bình | Chuyển đổi: | 2 chuyển đổi |
| Làm nổi bật |
Cấu trúc hiển thị Đường đo kỹ thuật số công nghiệp,2 Switch Industrial Digital Gauges |
||
Product Description
Mô tả sản phẩm
Máy đo kỹ thuật số công nghiệp với công tắc báo động cao/mức thấp và cao/mức cao

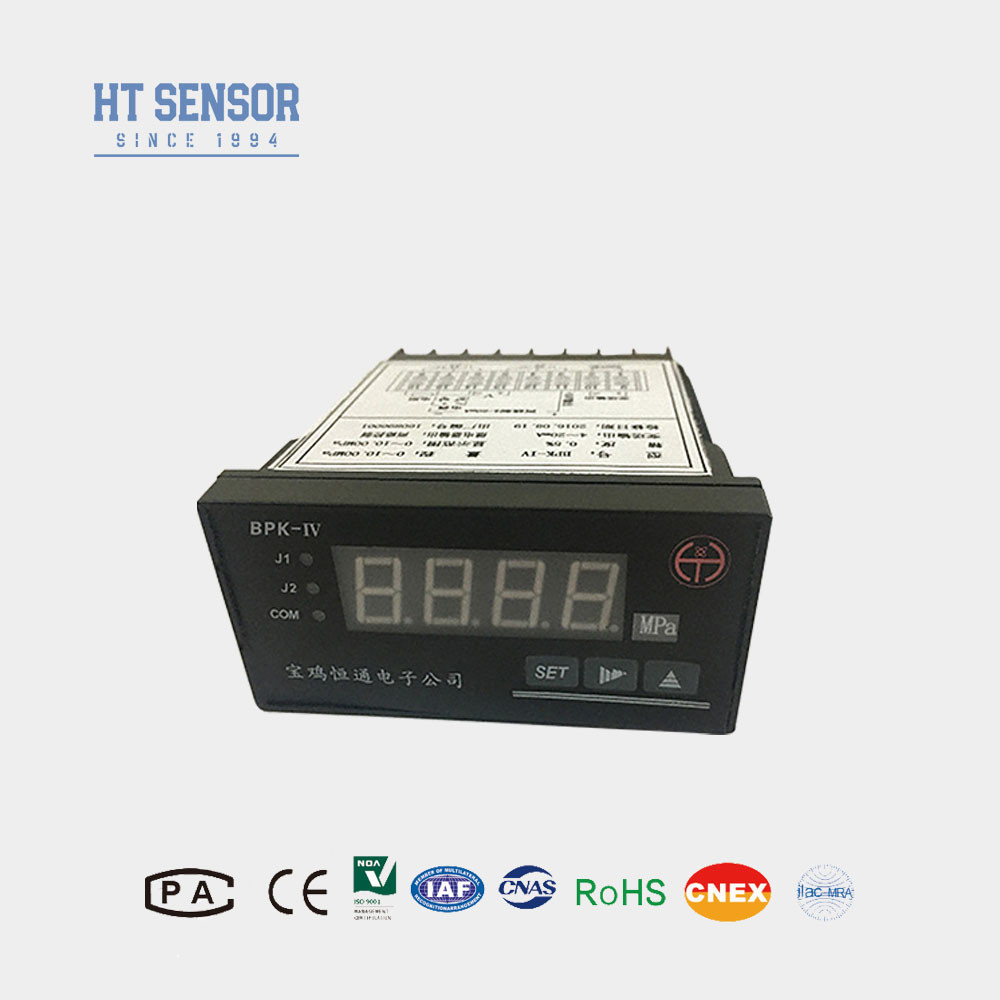

BPK-IV Pressure Gauge/Switch
Lời giới thiệu:
1Các RTDS khác nhau, nhiệt cặp hoặc tín hiệu đầu vào tiêu chuẩn có thể được chọn (xem bảng).
2. Khả năng phát ra là 12 bit. phạm vi của nó có thể được đặt.
3Hai đầu ra tiếp xúc, có thể được thiết lập cao / thấp, cao / cao-cao hoặc thấp / thấp-hạ loại hành động báo động.
Thông số kỹ thuật
1. Điện áp cung cấp: 220VAC /24VDC(±10%);
2Nhiệt độ môi trường: 0 ~ 50oC; độ ẩm tương đối: ≤ 85%
3. Tín hiệu đầu vào, phạm vi hiển thị và các thông số liên quan: (xem bảng 1)
Bảng 1
| Mã tín hiệu đầu vào | Tín hiệu đầu vào | Phạm vi hiển thị | Nghị quyết | Chọn chính xác | Kháng input |
| 00 | T TC | 0 ~ 400oC | 1oC | 00,2% | 100k. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100k. |
| 02 | J TC | 0 ~ 1200oC | 1oC | 00,2% | 100k. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100k. |
| 04 | B TC | 350 ~ 1800oC | 1oC | 00,2% | 100k. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100k. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100k. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100k. |
| 08 | Pt100 RTD | -200 ~ 600oC | 0.1oC | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 ~ 150,0oC | 0.1oC | 00,2% | (0,2mA) |
| 10 | Áp suất từ xa 0~375Ω | Giới hạn phạm vi thấp và cao có thể được thiết lập từ -1999 đến 9999 | Phạm vi hiển thị là liên tục từ -1999 đến 9999 bằng cách sử dụng mẫu A / D 16 bit | 00,2% | (0,2mA) |
| 11 | Bộ chia dòng 0 ~ 75mV | 00,1% | 100k. | ||
| 12 | 0 ~ 30mV | 00,1% | 100k. | ||
| 13 | Tín hiệu tiêu chuẩn 0 ~ 5V | 00,1% | 100k. | ||
| 14 | 1 ~ 5V tín hiệu tiêu chuẩn | 00,1% | 100k. | ||
| 15 | Tín hiệu tiêu chuẩn 0 ~ 10V | 00,1% | 100k. | ||
| 16 | Tín hiệu tiêu chuẩn 0 ~ 10 mA | 00,1% | 20Ω | ||
| 17 | Tín hiệu tiêu chuẩn 0 ~ 20 mA | 00,1% | 20Ω | ||
| 18 | Tín hiệu tiêu chuẩn 4 ~ 20 mA | 00,1% | 20Ω |
Bảng 2
| Giao tín hiệu đầu ra | Điện năng hiện tại | Phạm vi truyền tải | Điện áp cô lập | Max. quyết định |
Chọn chính xác | Khả năng tải | Điện áp mạch mở |
| 00 | 4 ~ 20 mA | Chuyển dữ liệu trong phạm vi tín hiệu hiện tại tiêu chuẩn | 1500V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA |
Sản phẩm này chỉ được sản xuất thành 4 ~ 20mA hoặc 0 ~ 20mA tín hiệu hiện tại đầu ra.nó có thể được tùy chỉnh từ nhà sản xuất hoặc tự kết nối 250 hoặc 500 ohm kháng cự cho 1 ~ 5V hoặc 0 ~ 5V, điện áp và điện trở 0 ~ 10V (lưu ý: độ chính xác của điện trở ảnh hưởng trực tiếp đến độ chính xác của điện áp đầu ra truyền tải).
5.RKhả năng tiếp xúc đầu ra: ((xem bảng 3)
Bảng 3
| 250V/120V | 120V/48V | < 48V | Tuổi thọ rơle | ||||
| AC | DC | AC | DC | AC | DC | >100000 lần |
|
| Điện lượng tối đa (tải kháng) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Max.current (Inductive load) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.nguồn điện ngoài DC24V/30mANó có thể cung cấp năng lượng cho máy phát.
7. vớiChức năng bù đắp nhiệt độ tự độngchocảm biến nhiệt cặp.
8. vớichức năng bảo vệ ngắt kết nối.
| Mô hình | Kích thước phác thảo | Kích thước đầu ra của bảng điều khiển ((mm) | Lưu ý |
| BPK-IIIS1 | 160×80×80 ((Horizontal)) | 152+0.8×76+0.7 | |
| BPK-IV | 96×48×112 ((phẳng) | 92+0.7×44+0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 ((vertical) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((vertical) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (trường) | 92+0.7×92+0.7 | |

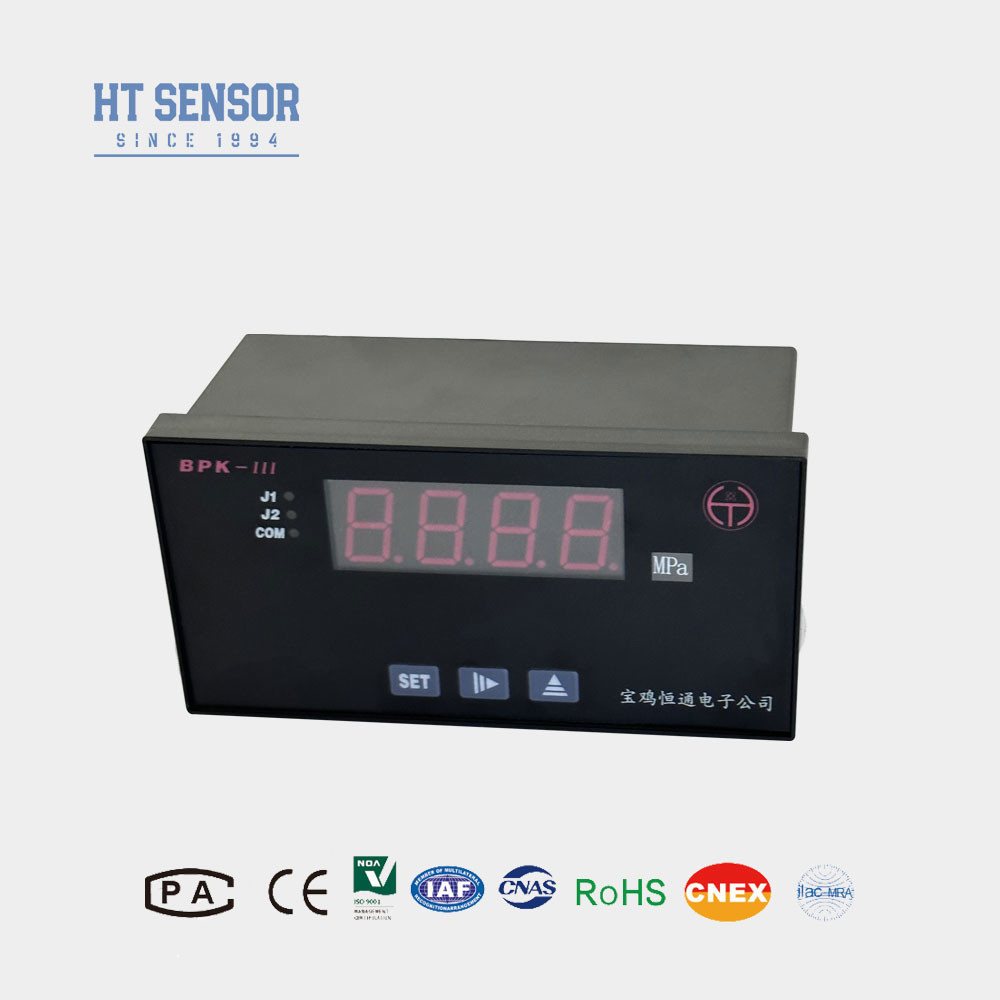

| BPK-IIIF2 | 48×48×108 (số vuông) | 44+0.5×44+0.5 | Với đèn báo động J2 mà không có dây chuyền J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
| công ty |
