| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT sensor |
| Chứng nhận: | CE,RoHs,ISO9001 |
| Số mô hình: | BP156 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Western Union, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình NO.: | BP156 | Tùy chỉnh: | Tùy chỉnh |
|---|---|---|---|
| đánh giá bảo vệ: | IP65 | Nhiệt độ bù: | -10~70℃ |
| Vật liệu nhà ở: | 316L | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp | Thông số kỹ thuật: | Cảm biến áp suất Silicon phân tán |
| Nguồn gốc: | Baoji, Trung Quốc | Mã Hs: | 9026209090 |
| Khả năng cung cấp: | 2000 chiếc / tháng | Loại cấu trúc: | hàn |
| phương tiện đo lường: | Chất lỏng hoặc khí | lớp chính xác: | 00,25%, 0,5% |
| Phạm vi áp: | 0kpa~10kpa...20MPa | ||
| Làm nổi bật: | Oem Silicon Pressure Sensor,M12 Silicon Pressure Sensor,Bộ cảm biến áp suất silicon thép không gỉ 316L |
||

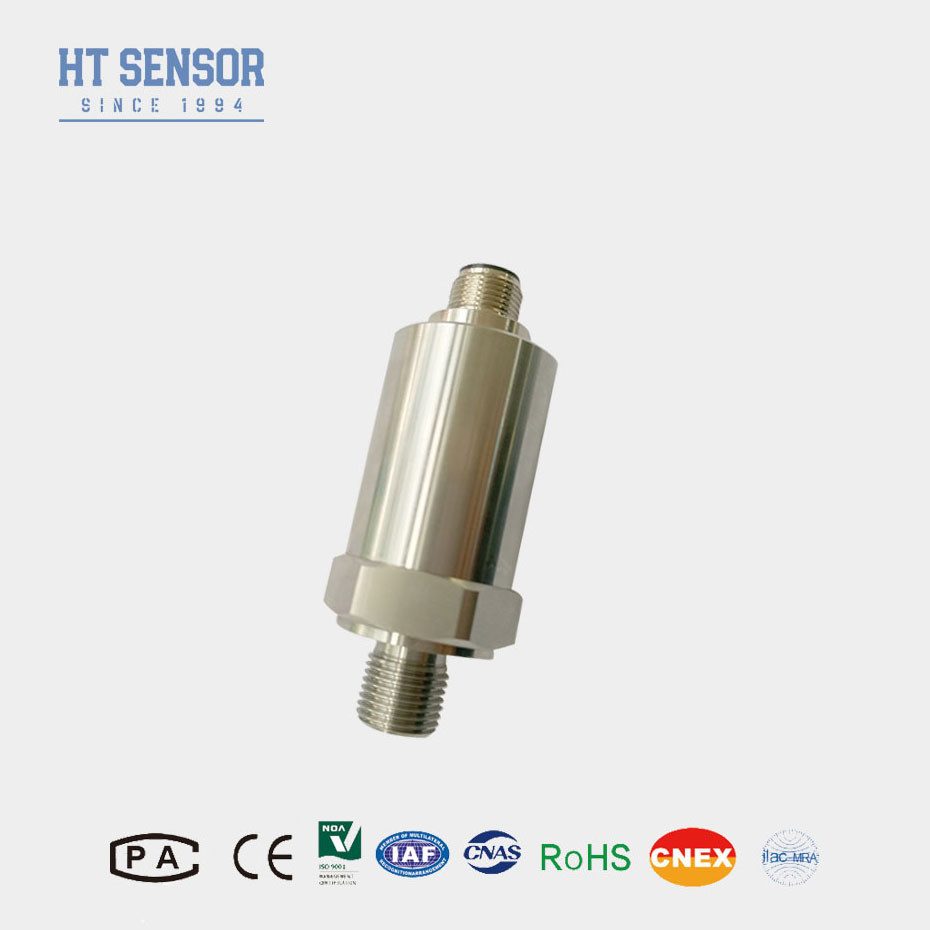

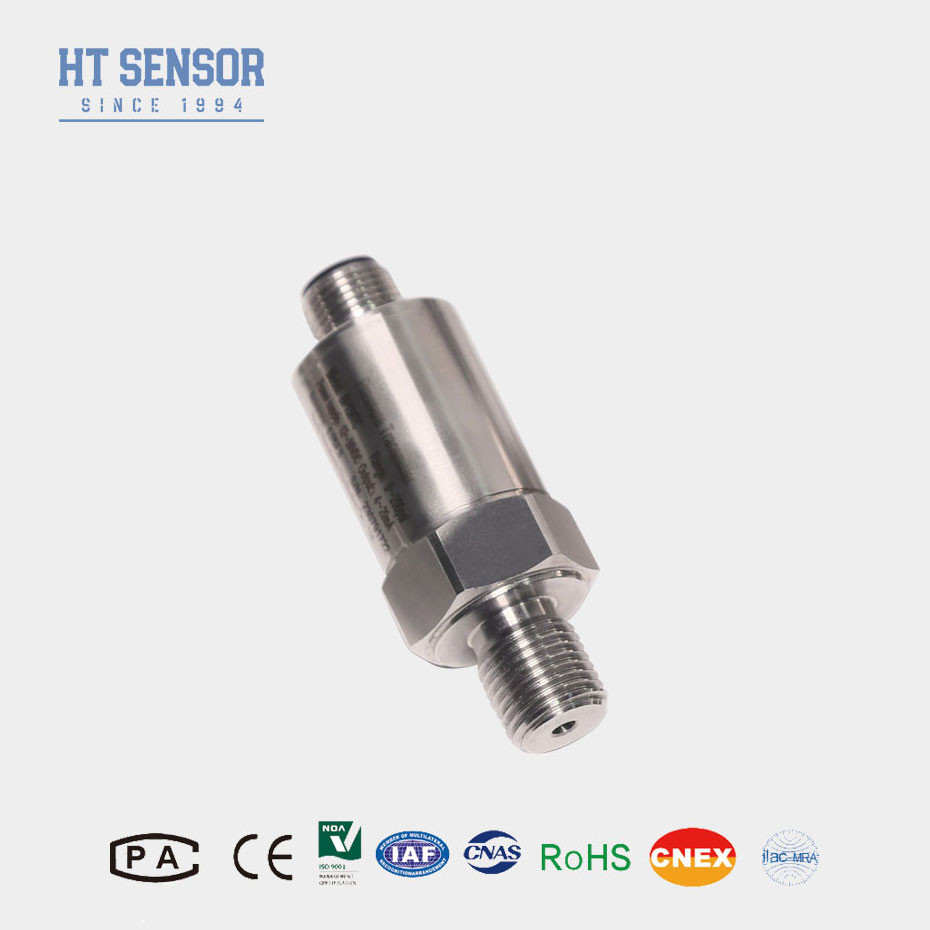

BP156 SILICON PRESSURE SENSOR
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất silicon BP156 sử dụng lõi chứa dầu màng cách ly kháng áp suất silicon HT series làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu được đặt bên trong một nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. sản phẩm đã trải qua các thử nghiệm nghiêm ngặt và sàng lọc lão hóa của các thành phần, bán sản phẩm,và các sản phẩm hoàn thiện để đảm bảo hiệu suất ổn định và đáng tin cậy.
Nó có những lợi thế của khả năng chống quá tải, khả năng chống va chạm mạnh mẽ, tính tuyến tính tốt, độ ổn định lâu dài cao, phạm vi nhiệt độ bù đắp rộng, cấu trúc nhỏ gọn, độ tin cậy tốt,cài đặt dễ dàng, kháng rung động, và một cuộc sống mệt mỏi chu kỳ của 10 triệu chu kỳ.
Dòng sản phẩm này cung cấp nhiều loại dây gắn và kết nối điện cho khách hàng để lựa chọn. Nó đáp ứng các lĩnh vực khác nhau.
Đặc điểm sản phẩm:
1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
2. IP65 lớp bảo vệ cấu trúc thép không gỉ
3. Zero và quy mô đầy đủ điều chỉnh
4. Chi tiết cao, tất cả các cấu trúc thép không gỉ
Ứng dụng:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất:
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Ví dụ chọn lọc:
Mẹo đặt hàng:1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được đo là tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm loại chống nổ không bao gồm đầu hiển thị kỹ thuật số.
3Khi đặt hàng máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện cho máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su Fluoro là -20oC đến 250oC. Khi nhiệt độ hoạt động của sản phẩm dưới -20oC, cần phải chọn một con dấu vòng O EPDM.
6. Độ dài cáp mặc định là 1,5m, có sẵn trong ba vật liệu. Nếu không được chỉ định, nó sẽ được cung cấp với vật liệu cáp polyethylene. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong thứ tự.
7Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho công ty của chúng tôi và xác định chúng trong đơn đặt hàng.
| Hướng dẫn đặt hàng: | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

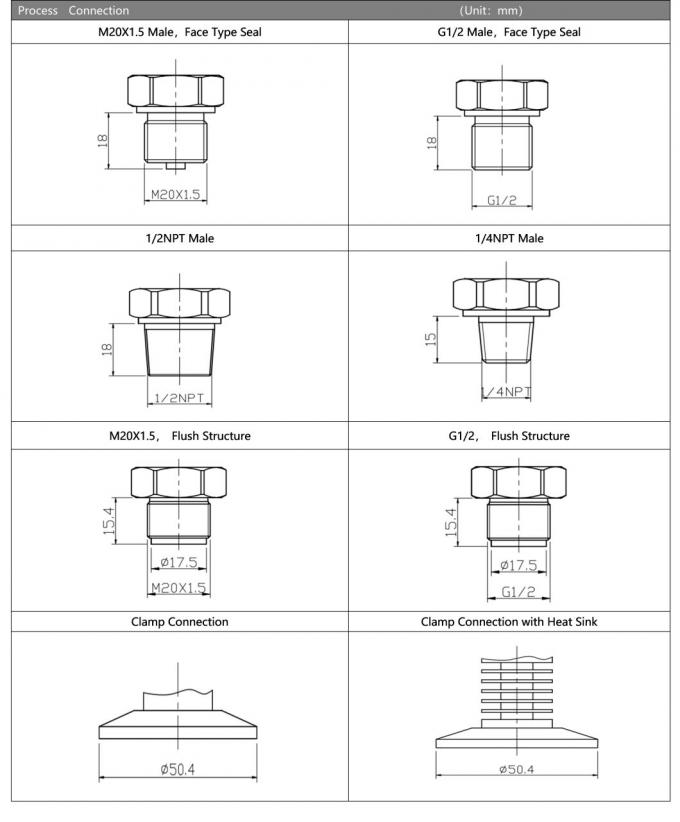

| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
