| Place of Origin: | Baoji，China |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | ISO9001 |
| Model Number: | BP156 |
| Minimum Order Quantity: | 1 |
| Giá bán: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | lớp chính xác: | ≤ 0,5% F.S. |
| Phạm vi áp: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| Làm nổi bật: | Cảm biến truyền áp suất thiết bị làm lạnh,Máy nén không khí cảm biến truyền áp suất,Bộ cảm biến truyền áp suất Oem |
||

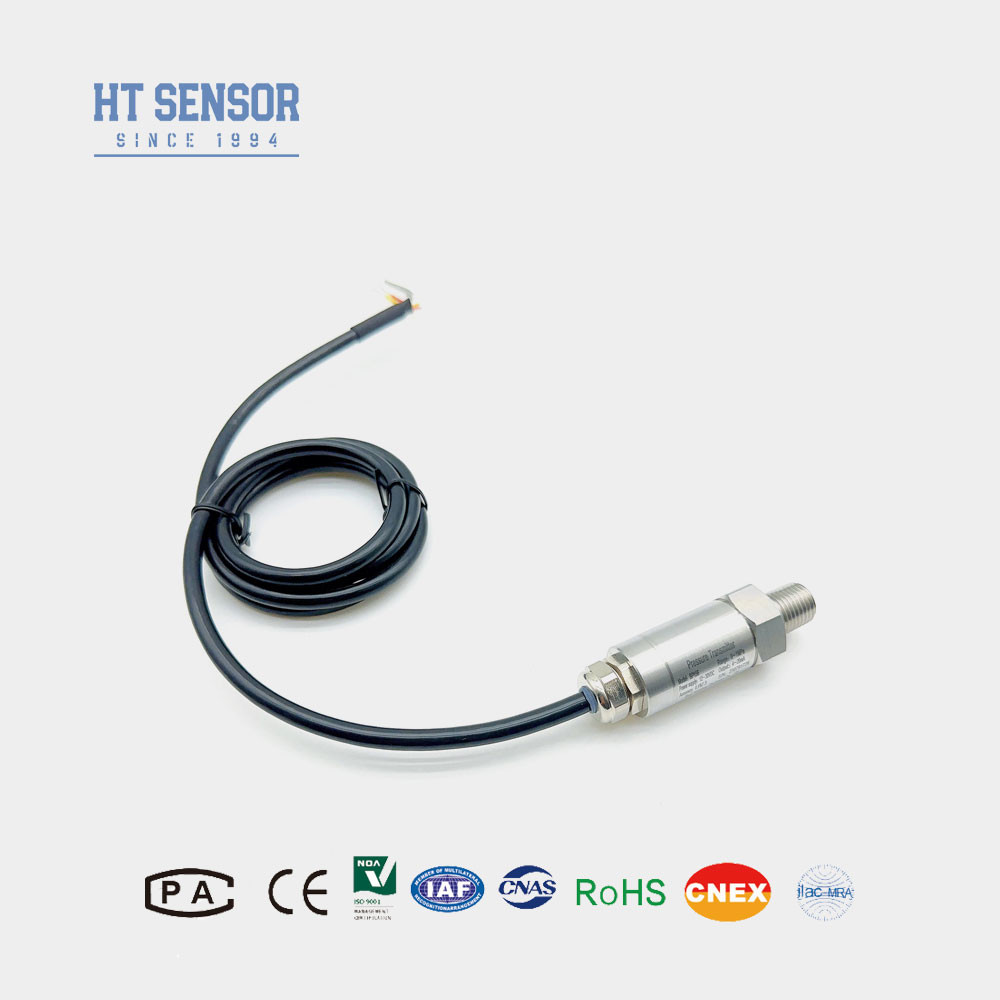

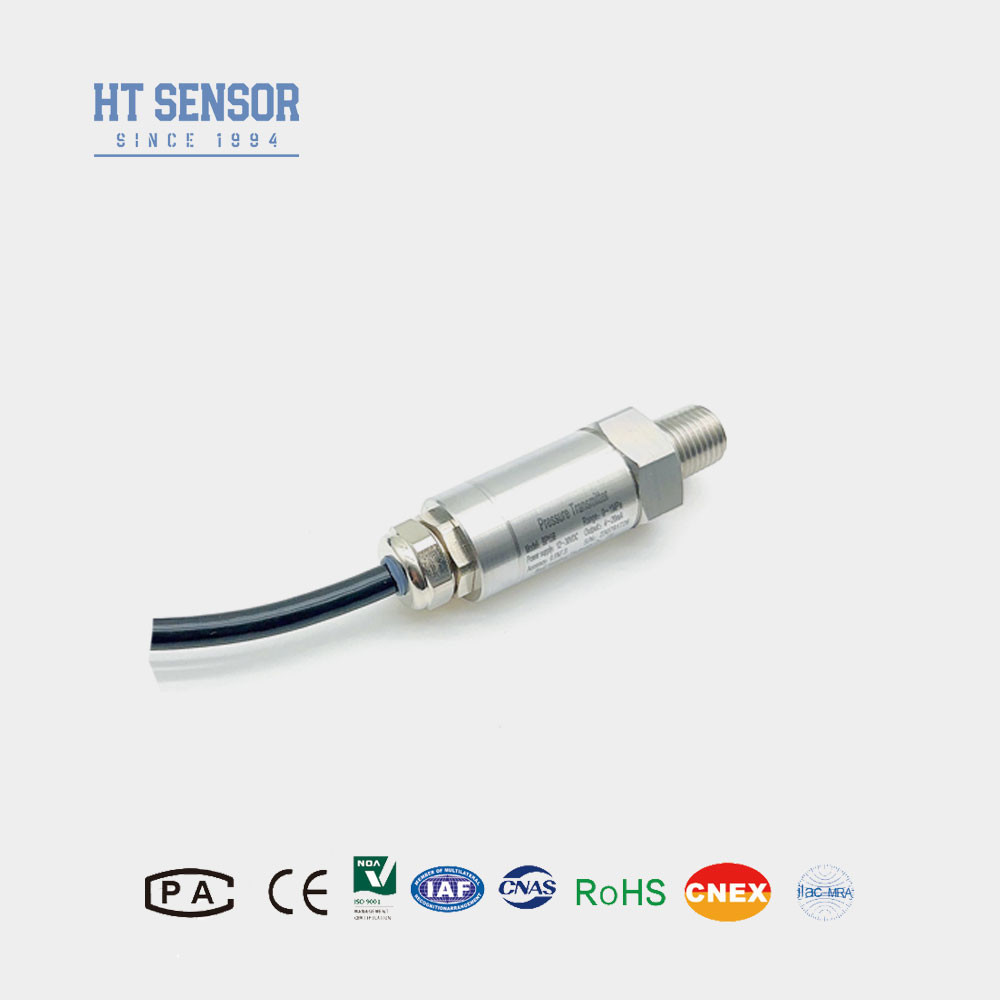

BP156 Bộ truyền áp suất
Đưa ra cảm biến truyền áp:
Bộ cảm biến truyền áp BP156 là một sản phẩm hiệu quả về chi phí được phát triển đặc biệt cho máy nén không khí và thiết bị làm lạnh.Nó tích hợp công nghệ mới nhất và được trang bị các mạch PCB hiệu suất cao được phát triển bởi công ty chúng tôiMỗi sản phẩm nghiêm ngặt lão hóa và kiểm tra, và có báo cáo của giám sát viên độc lập, đã được sử dụng rộng rãi trong các lĩnh vực khác.
Tính năng sản phẩmcủa cảm biến truyền áp suất:
1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
2Thiết kế nhỏ gọn và nhẹ
Ứng dụngcủa cảm biến truyền áp suất:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L.
2Ứng dụng trong các ngành công nghiệp hàng hải và hàng không.
| Các thông số hiệu suất của cảm biến truyền áp: | |
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,25kg |
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Để đảm bảo hoạt động đáng tin cậy của sản phẩm, bạn nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
4. Cáp truyền áp suất là polyvinyl clorua, chiều dài mặc định của cáp cấp độ chất lỏng là 1.5m, và có ba vật liệu để lựa chọn. Nếu không có hướng dẫn đặc biệt,có thể sử dụng vật liệu cáp polyethyleneNếu bạn cần một vật liệu cáp khác, vui lòng chỉ định nó trong mẫu đơn đặt hàng.
5Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc RF mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
