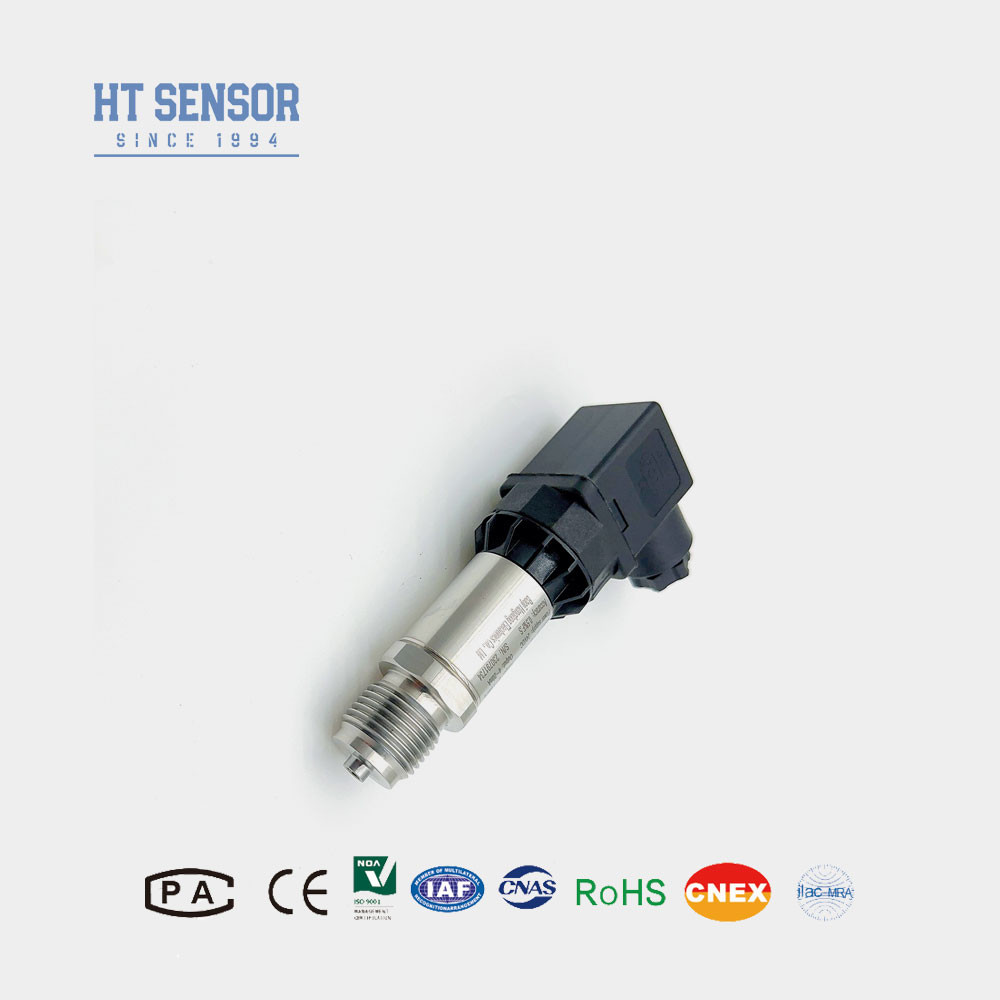

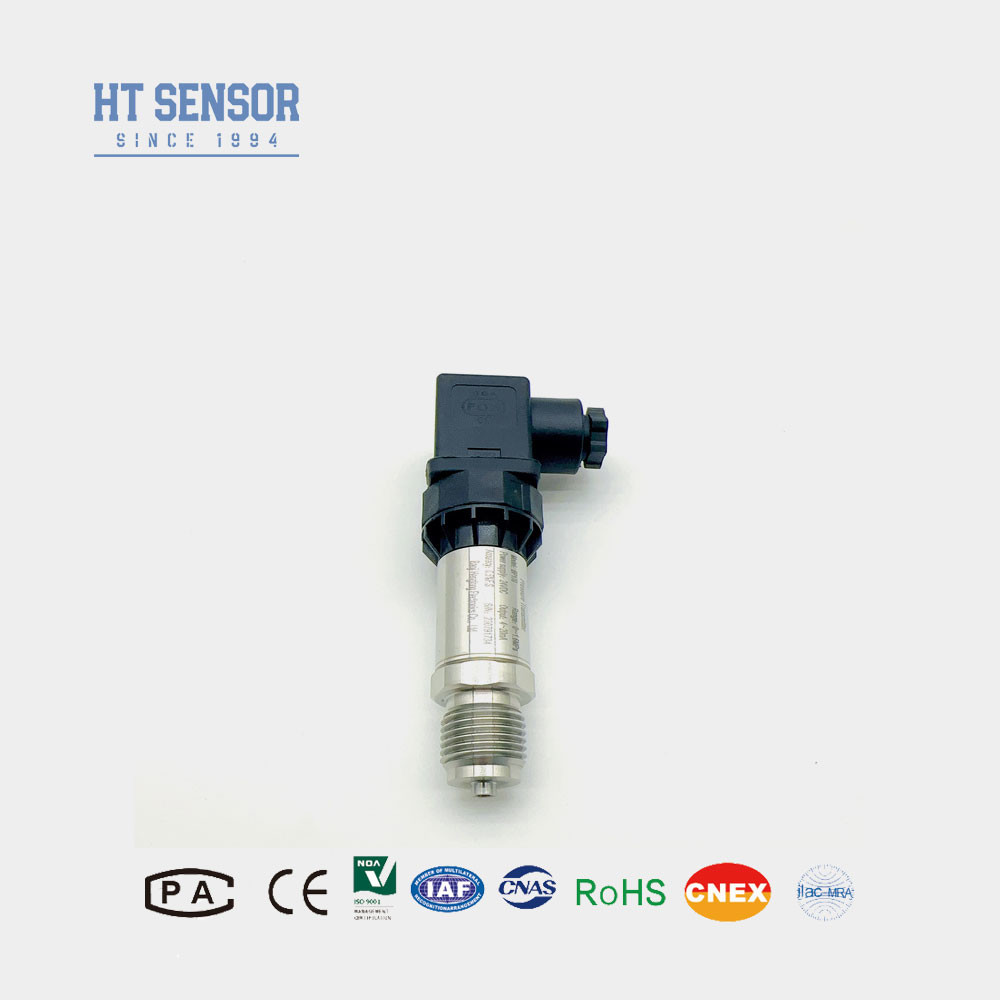

Bộ cảm biến truyền áp suất HT Series BP170 cho phạm vi đo nước và dầu
Product Details
| Mô hình NO.: | BP170 | Tùy chỉnh: | OEM và ODM |
|---|---|---|---|
| đưa ra: | 4-20mA/0,5-4,5VDC | Vật liệu nhà ở: | 316LS.S. hoặc 304S.S. |
| loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Thông số kỹ thuật: | Cảm biến áp suất silicon |
| Thương hiệu: | Bộ cảm biến HT | Nguồn gốc: | Trung Quốc |
| Loại: | Bộ cảm biến truyền áp suất silicon | Phạm vi áp: | 0kPa~10kPa...40MPa |
| Làm nổi bật |
Bộ cảm biến truyền áp suất dòng HT BP170,Bộ cảm biến truyền áp suất nước BP170,Bộ cảm biến truyền áp BP170 dầu |
||
Product Description
HT Series BP170 Pressure Transmitter Sensor cho nước và dầu đo
Bộ truyền áp BP170
Đưa ra cảm biến truyền áp:
Bộ cảm biến truyền áp BP170 sử dụng lõi cảm biến chứa dầu cách nhiệt silicon dòng HT làm yếu tố đo tín hiệu.Nó là cảm biến được sử dụng phổ biến nhất trong thực tiễn công nghiệp, được sử dụng rộng rãi trong nhiều môi trường tự động hóa công nghiệp, bao gồm bảo tồn nước và thủy điện, giao thông đường sắt, xây dựng thông minh, tự động hóa sản xuất, hàng không vũ trụ,quân sự, hóa dầu, giếng dầu, điện, tàu, máy công cụ, đường ống và các ngành khác
Đặc điểm sản phẩm của cảm biến truyền áp:
- 1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
- 2Thiết kế nhỏ gọn và nhẹ
- 3. Chi tiết cao, tất cả các cấu trúc thép không gỉ
- 4.Điều chỉnh không và toàn diện
Ứng dụng của cảm biến truyền áp:
- 1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
- 2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
- 3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
- 4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
| Các thông số hiệu suất của cảm biến truyền áp | |
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,25kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Lựa chọn Ví dụ về cảm biến truyền áp |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét trên trang web và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy..
4. Không có cáp theo mặc định. Ba vật liệu có sẵn nếu cần thiết. Nếu không được chỉ định khác, vật liệu cáp polyethylene có thể được chọn. Nếu bạn cần một vật liệu cáp khác, bạn có thể chọn các loại cáp khác nhau.xin vui lòng xác định nó trong mẫu đơn đặt hàng.
5Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, tác động ngay lập tức, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | |||||||||
| BP170X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
