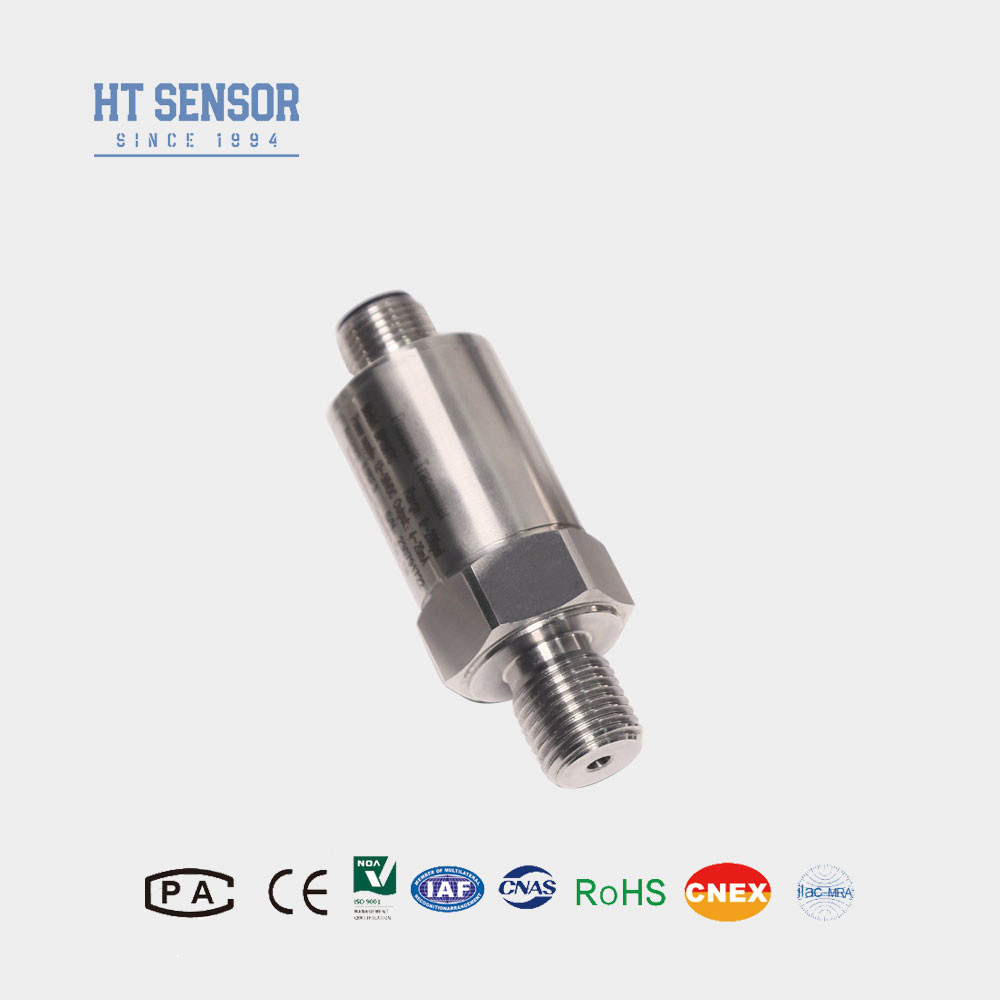

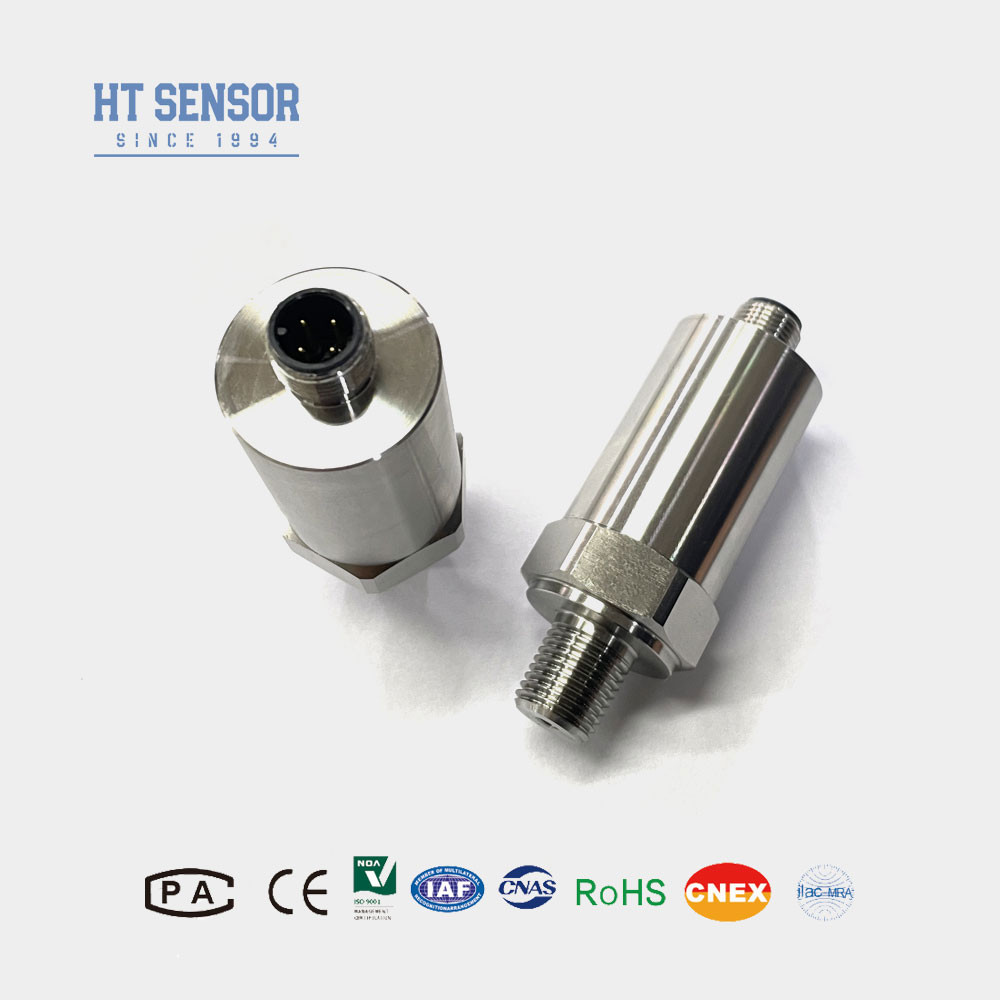

Bộ cảm biến truyền áp suất nhỏ BP156-M cho ngành công nghiệp hàng hải và hàng không
Product Details
| Mô hình NO.: | BP156-M | Vật liệu nhà ở: | 304S.S |
|---|---|---|---|
| loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Thương hiệu: | Bộ cảm biến HT |
| Loại cấu trúc: | Cảm biến áp suất Silicon phân tán | phương tiện đo lường: | Lỏng và không khí |
| Phạm vi áp: | 0kpa~10kpa...20MPa | Xếp hạng IP: | IP65 |
| Tùy chỉnh: | OEM và ODM | Bộ kết nối: | M12 |
| Làm nổi bật |
Bộ cảm biến truyền áp suất nhỏ BP156-M,Bộ cảm biến truyền áp suất nhỏ của hàng không,Bộ cảm biến truyền áp suất nhỏ của biển |
||
Product Description
Bộ cảm biến truyền áp suất nhỏ BP156-M cho ngành công nghiệp hàng hải và hàng không
Bộ cảm biến truyền áp BP156-M
giới thiệu cảm biến truyền áp suất nhỏ:
Bộ cảm biến truyền áp suất thu nhỏ BP156-M sử dụng bộ cảm biến áp suất piezoresistive, với ngăn chắn thép không gỉ bị cô lập như một yếu tố cảm biến tín hiệu, sau khi thử nghiệm tự động,Tiền bồi thường tinh chỉnh laserCác mạch khuếch đại sử dụng một thép không gỉ lồng để chuyển đổi tín hiệu cảm biến thành một tín hiệu đầu ra tiêu chuẩn.nhạy cảm và đa dạngCác sản phẩm được sử dụng rộng rãi trong ngành dầu mỏ, công nghiệp hóa học, luyện kim, nhà máy điện, thủy văn và các ngành công nghiệp đo và kiểm soát áp suất khác.
Tính năng sản phẩmcủa cảm biến truyền áp suất mini:
1. Phạm vi nhiệt độ: -20 đến 85oC;
2. Phạm vi nhiệt độ hoạt động rộng -40 ~ 125oC;
3. Cảm biến áp suất hiệu suất cao;
4. Các đầu ra khác nhau 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V có sẵn;
5. Kích thước nhỏ, kích thước tùy chỉnh;
6. M12 Connector;
7. OEM, ODM, dịch vụ tùy chỉnh có sẵn;
Ứng dụngcủa cảm biến truyền áp suất mini:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
| Các thông số hiệu suất của cảm biến truyền áp suất mini: | |
|---|---|
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm màn hình kỹ thuật số.
3Để đảm bảo hoạt động đáng tin cậy của sản phẩm, bạn nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
4. Cáp Không có cáp theo mặc định. Ba vật liệu có sẵn nếu cần thiết. Nếu không có hướng dẫn đặc biệt, vật liệu cáp polyethylene có thể được sử dụng. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng cáp polyethylene.xin vui lòng xác định nó trong mẫu đơn đặt hàng.
5Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc RF mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàngcủa cảm biến truyền áp suất mini | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
