| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | ISO9001 |
| Số mô hình: | BP93420-III |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Western Union, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình NO.: | BP93420-III | Sức mạnh: | 12-36Vdc |
|---|---|---|---|
| Sản lượng: | Có thể 4-20mA với HART HOẶC RS485 | Trọng lượng: | ~0,8kg |
| loại áp suất: | Gauge, áp suất tuyệt đối, áp suất kín | Nguồn gốc: | Baoji, Trung Quốc |
| Mã Hs: | 9026201090 | Loại cấu trúc: | máy phát áp lực |
| phương tiện đo lường: | Chất lỏng, khí, keo nước giải khát, v.v. | lớp chính xác: | 00,5% F.S 0,25% F.S |
| Phạm vi áp: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Làm nổi bật: | Máy phát cảm biến áp suất khí nén,Máy truyền cảm biến áp suất thủy lực,Máy truyền cảm biến áp suất công nghiệp |
||

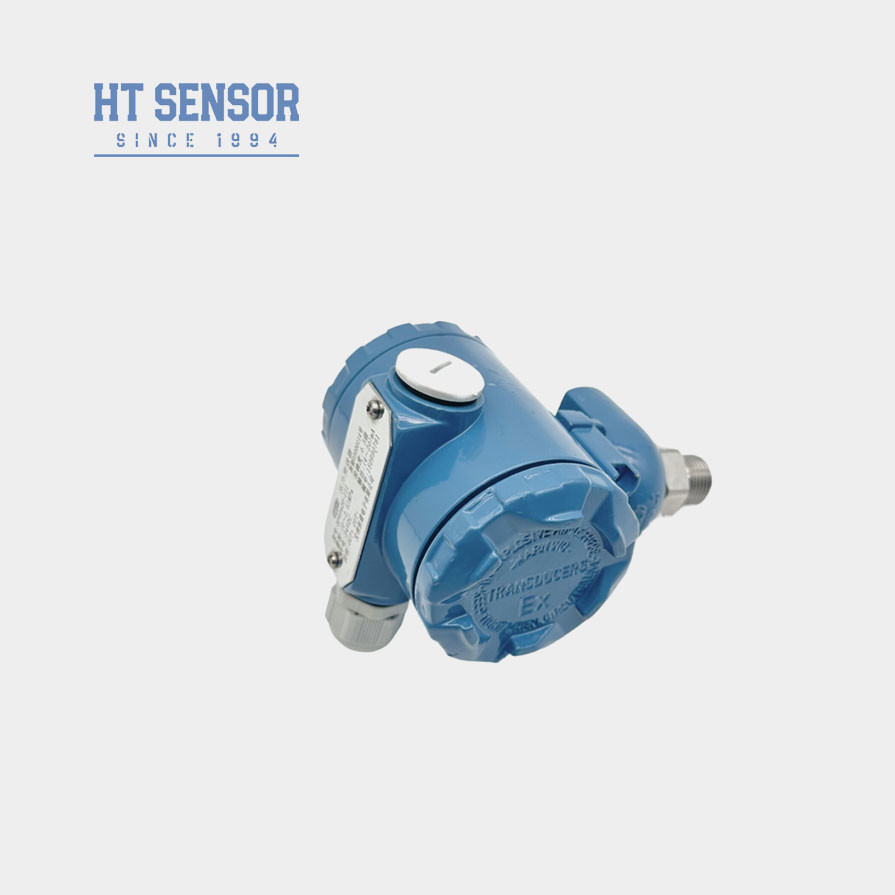

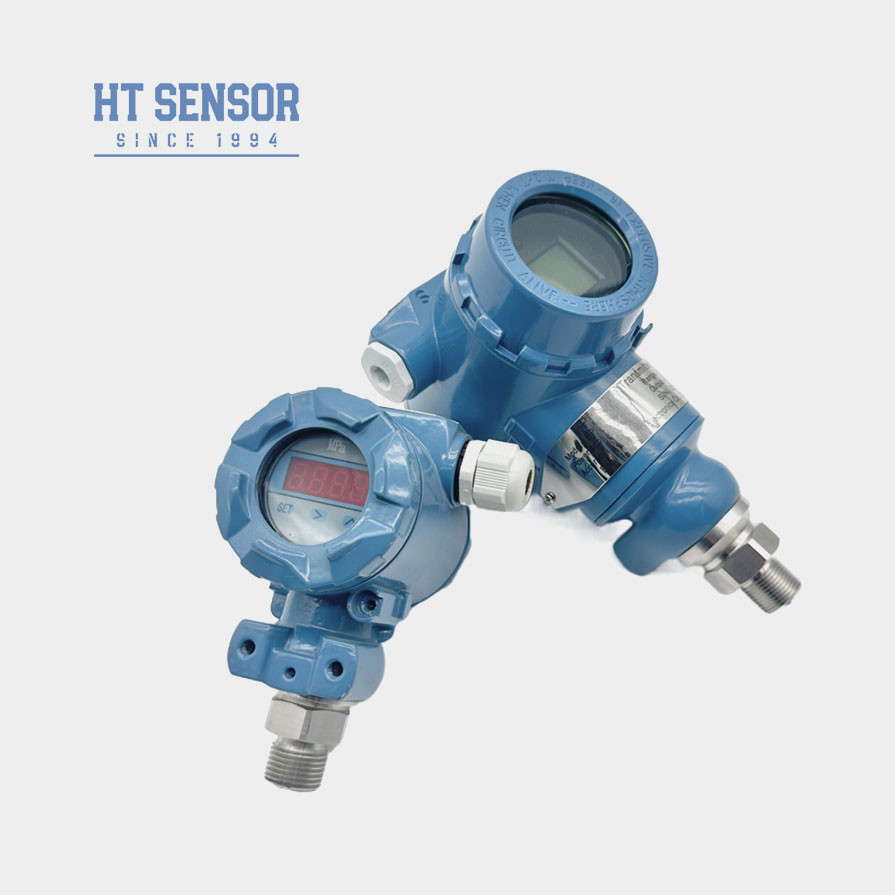

BP93420-IIICảm biến áp suất công nghiệp
Giới thiệuCảm biến áp suất công nghiệp:
Bộ truyền cảm biến áp suất công nghiệp BP93420-III bao gồm một mô-đun cảm biến áp suất và một bảng mạch thông minh.mạch phát hiện phân vùng đo, cảm biến nhiệt độ và mạch bù nhiệt độ.Bảng mạch thông minh bao gồm một bộ điều khiển máy vi tính và một mạch ngoại vi để hoàn thành việc chuyển đổi tín hiệu áp suất thành tín hiệu điệnĐược sử dụng trong công nghiệp để đo áp suất của chất lỏng, khí hoặc hơi.
Tính năng sản phẩmcủaCảm biến áp suất công nghiệp:
1Phạm vi đo rộng, các hình thức giao diện áp suất đa dạng và mức độ bảo vệ IP65.
2. Các hình thức tín hiệu đầu ra khác nhau, điều chỉnh và hiển thị.
3- Điểm 0 và quy mô đầy đủ có thể điều chỉnh.
4. lõi sử dụng độ chính xác cao và hiệu suất cao phân tán siliconCác cảm biến áp suất piezoresistive.
Ứng dụngcủaCảm biến áp suất công nghiệp:
1- Thích hợp để đo áp suất của khí và chất lỏng không ăn mòn trong thép không gỉ 316L.
2Dầu khí, hóa chất, kim loại, điện và thủy văn.
3. đo và kiểm soát áp suất trong môi trường công nghiệp ngoài trời khắc nghiệt.
4Sử dụng trong hệ thống điều khiển thủy lực và khí nén.
| Các thông số hiệu suất củaCảm biến áp suất công nghiệp | |
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | Đồng hợp kim nhôm |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~1,2kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Giao thức liên lạc RS485 | 3.6 ~ 30V / pin | 4 dây |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3. Khi đặt hàng một máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện của máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, bạn nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su fluorine là -20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C, vòng niêm phong loại EPDM O nên được chọn.
6. Cáp không được bao gồm theo mặc định. Khi dây cáp hỗ trợ được yêu cầu: Nếu không có hướng dẫn đặc biệt, vật liệu cáp polyethylene có thể được sử dụng. Nếu bạn cần một vật liệu cáp khác,xin vui lòng xác định nó trong mẫu đơn đặt hàng.
7Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc RF mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ/IQT | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
