70KPa ~ 70MPa Cảm biến áp suất silicon cảm biến áp suất piezoresistive
Product Details
| Mô hình NO.: | HT19V | Loại sợi: | Không. |
|---|---|---|---|
| loại dây: | bốn dây | phương tiện đo lường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~60mpa | Sản lượng: | MV |
| loại áp suất: | G/A/S | cung cấp: | 5-10VDC |
| Mã Hs: | 9026209090 | Khả năng cung cấp: | 20000pcs/tháng |
| Loại: | Cảm biến áp suất áp điện | Vật liệu: | Thép không gỉ |
| Tùy chỉnh: | Có sẵn OEM và ODM | ||
| Làm nổi bật |
Bộ cảm biến áp suất silicon 70MPa,Cảm biến áp suất silicon áp điện,Bộ cảm biến áp suất silicon 70KPa |
||
Product Description

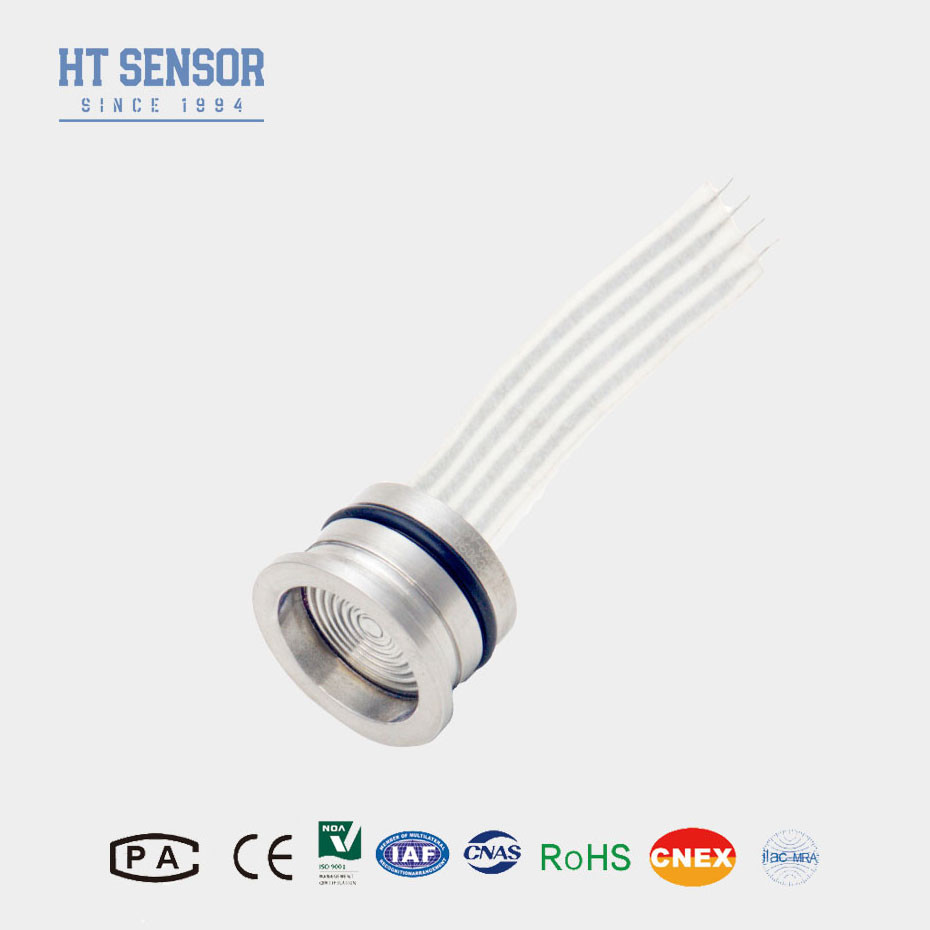

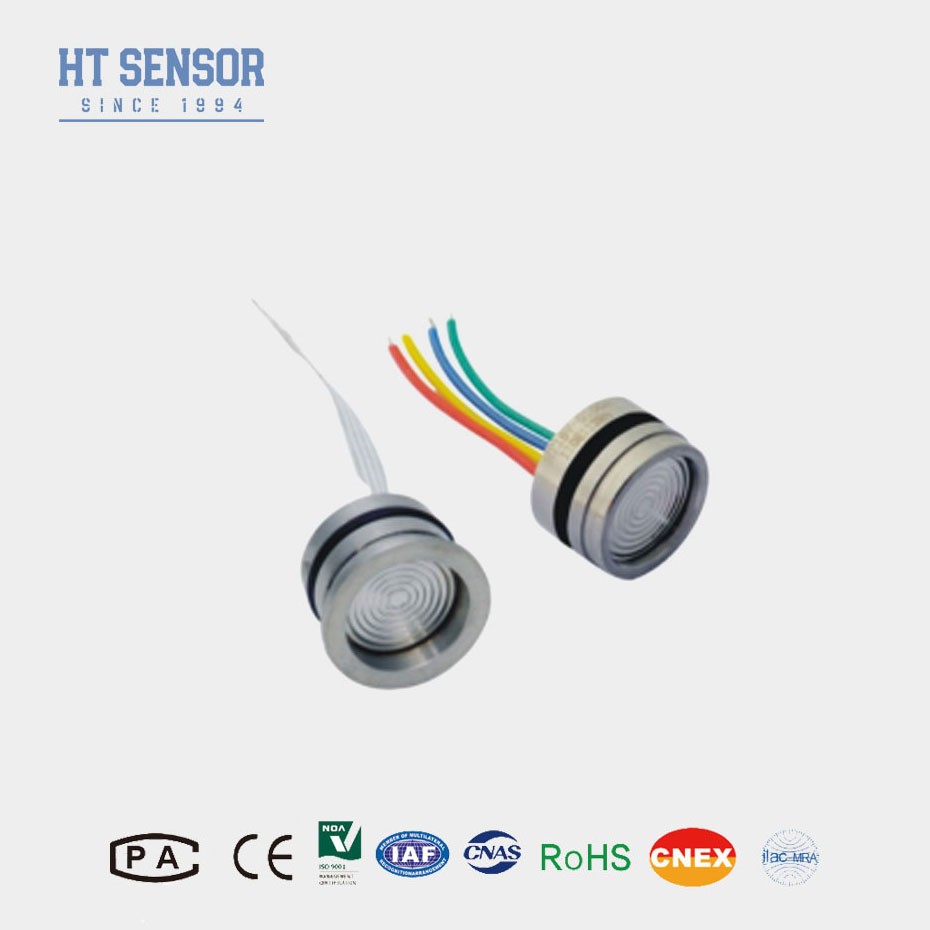

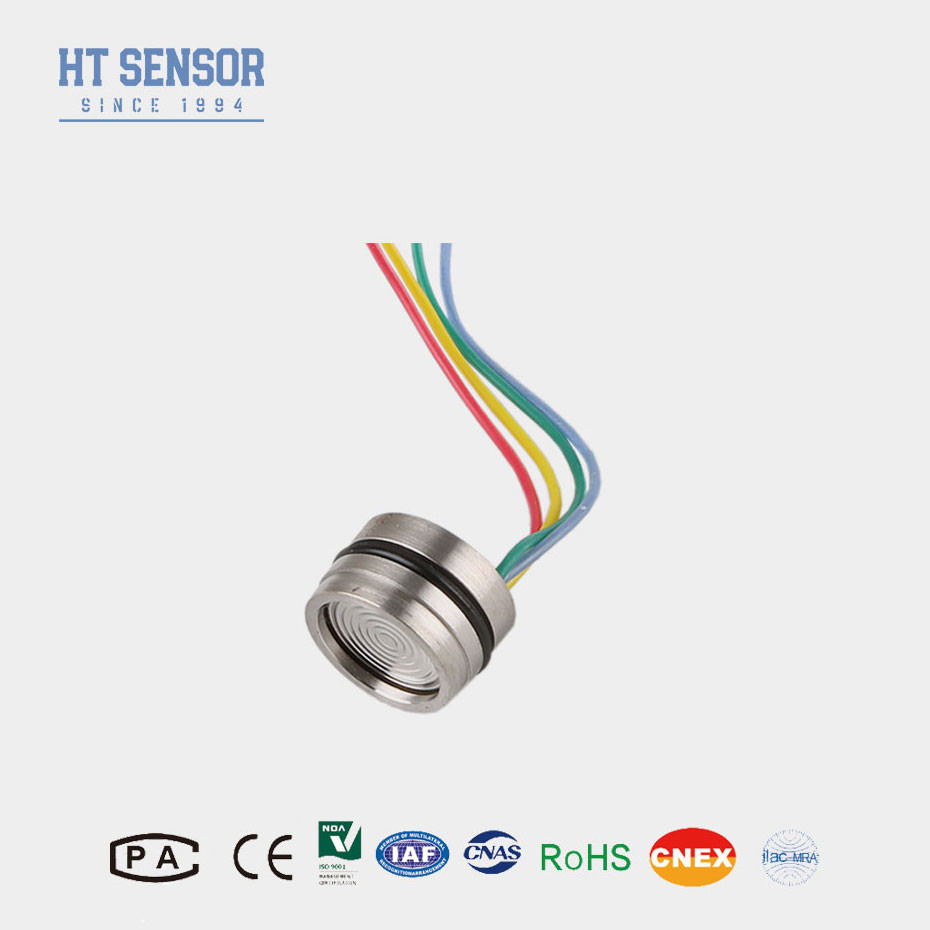

Bộ cảm biến áp suất silicon piezoresistive HT19V
giới thiệu cảm biến áp suất silicon:
Lõi của cảm biến áp suất sợi silicon HT19 là một yếu tố silicon lan rất ổn định. Nó là một hồ sơ nhỏ, tương thích với phương tiện,cảm biến áp suất silicon piezoresistive đóng gói trong một vỏ thép không gỉ 316LHT26 bù đắp được cung cấp trong một gói hàn hoặc với một loạt các phụ kiện quai như 1/4 và 1/8NPT, 1/4BSP cũng như phụ kiện quy trình tùy chỉnh.
Tính năng sản phẩmcủaBộ cảm biến áp suất silicon piezoresistive
• Có thể gắn với niêm phong vòng O
• Bề mặt ướt bằng thép không gỉ
• Tăng cường
• ASIC được hiệu chỉnh
• Chất đo tuyệt đối, kín
• Tùy chọn cáp
• Điện thoại analog
• SENT Output Tùy chọn (liên hệ với nhà máy để biết chi tiết)
Ứng dụngcủa cảm biến áp suất silicon:
1- Phù hợp với 316 l thép không gỉ
2Sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất.
3Thường được sử dụng trong hệ thống làm lạnh và đo áp suất máy nén không khí.
Hiệu suất điệncủa cảm biến áp suất silicon:
1Nguồn cung cấp điện: ≤10VDC
2Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
3. Input impedance: 4KΩ ~ 20KΩ
4.Output impedance:2.5KΩ~6KΩ
5. Kết nối điện: 100mm dây nhiệt độ cao, cáp ruy
| Các thông số hiệu suấtcủa cảm biến áp suất silicon:. | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Loại | Tối đa | Đơn vị | ||||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||||
| Trung bình lấp đầy | Dầu silicon | |||||
| Trọng lượng | ~ 28g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | ||||||
| Xác định xây dựngcủa cảm biến áp suất silicon | |
| < 3,5MPaS |  |
| ≥ 3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon |
|
|
| Ví dụ chọn lọc |
