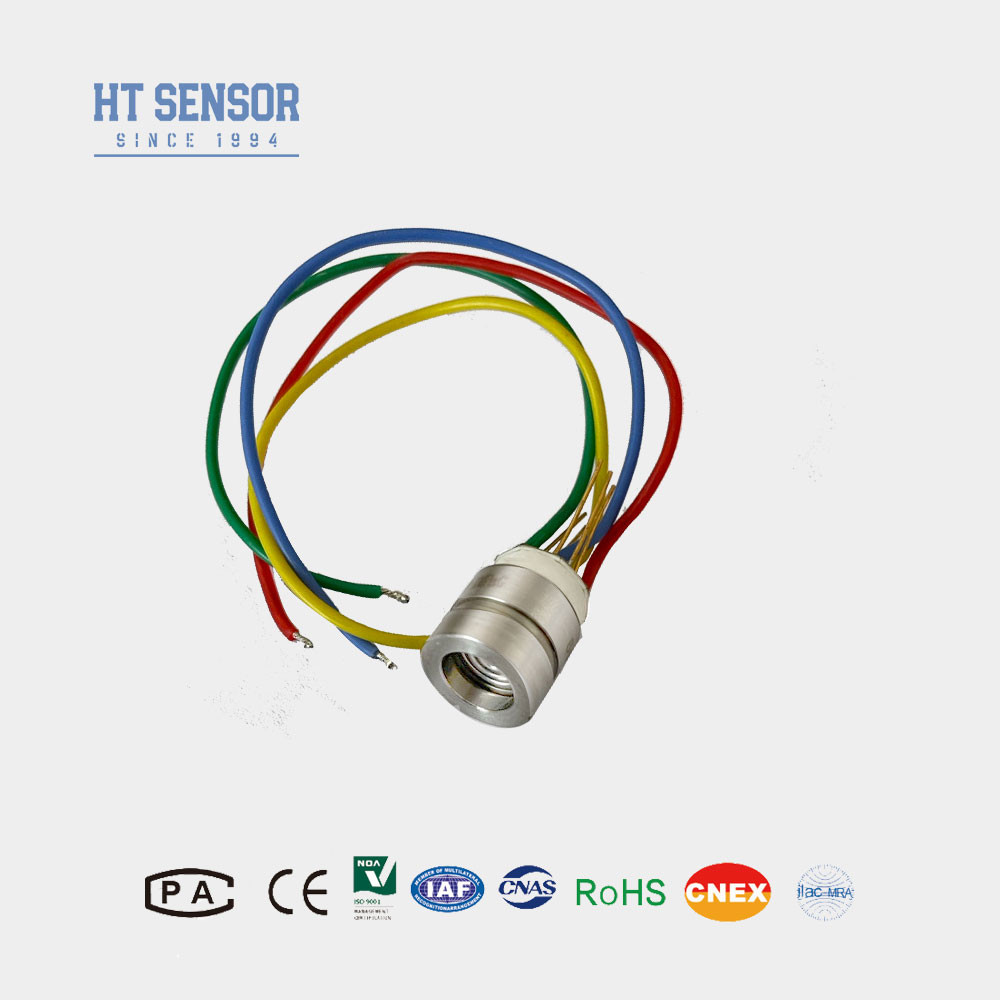

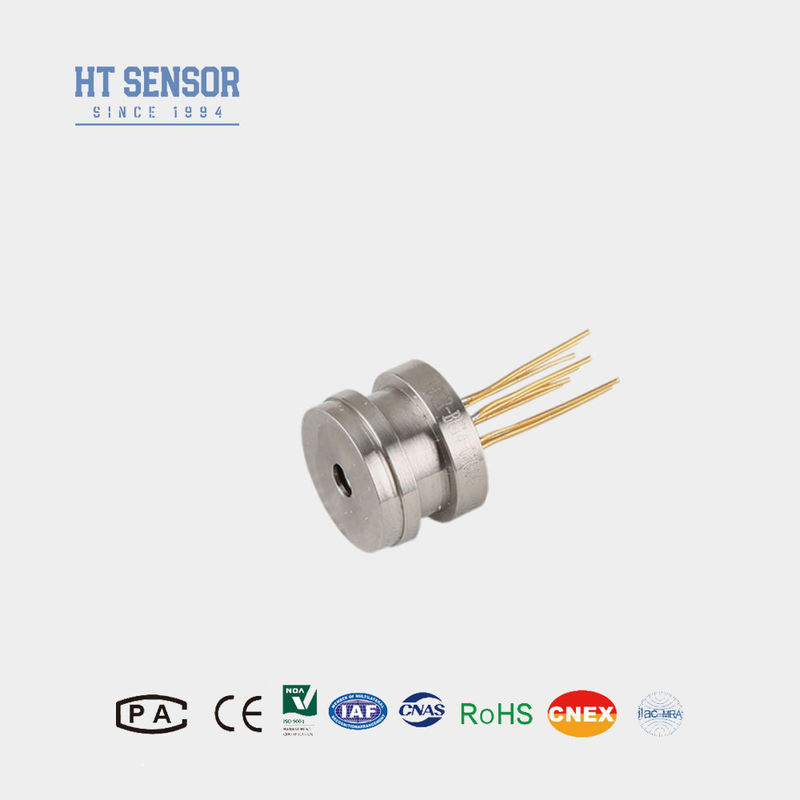

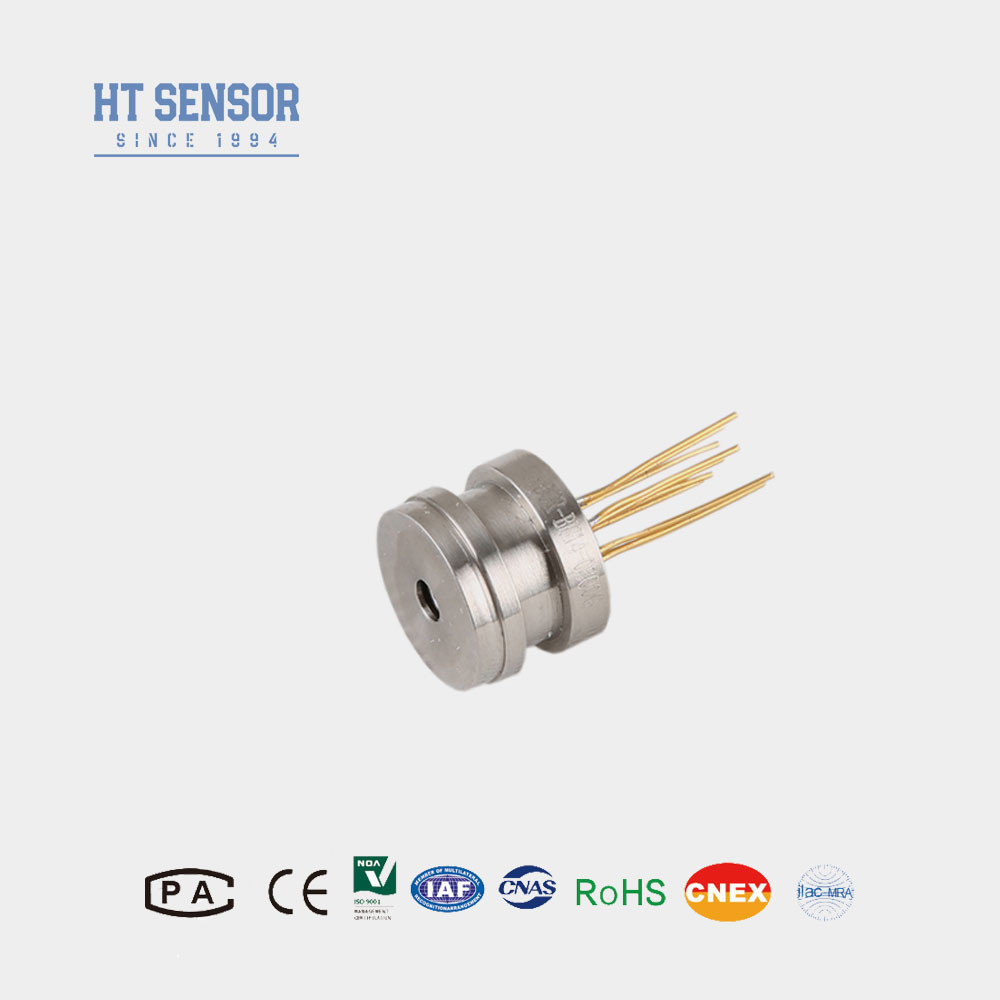

Bộ cảm biến áp suất silicon nhỏ HT13V để đo áp suất khí và chất lỏng không ăn mòn
Product Details
| Mô hình không.: | HT13V | loại dây: | bốn dây |
|---|---|---|---|
| Phạm vi: | 0-350kpa~35mpa | Cung cấp: | 5-10VDC |
| Từ khóa: | Cảm biến nhỏ | Gói vận chuyển: | Thùng carton |
| Thương hiệu: | HENGTONG | Nguồn gốc: | Bảo Kí Trung Quốc |
| Loại tín hiệu đầu ra: | Tín hiệu mv loại tương tự | Vật liệu: | Thép không gỉ |
| Làm nổi bật |
Bộ cảm biến áp suất silicon HT13V,Bộ cảm biến áp suất silic không ăn mòn,Cảm biến áp suất silicon lỏng 5-10VDC |
||
Product Description
Bộ cảm biến áp suất silicon nhỏ HT13V để đo áp suất khí và chất lỏng không ăn mòn
Bộ cảm biến áp suất silicon HT13V
giới thiệu cảm biến áp suất silicon mini:
HT13V là một cảm biến áp suất silicon với độ ổn định cao quốc tế tiên tiến, chip áp suất silicon chính xác cao, thiết kế tối ưu hóa căng thẳng của cơ sở ngâm, thông qua SMT, kết nối dây vàng,hàn kính đệm, tiêm dầu chân không cao, giảm căng thẳng chu kỳ áp suất, lão hóa nhiệt độ cao, bù đắp nhiệt độ và các quy trình khác, sự ổn định của sản phẩm là tuyệt vời, hiệu suất tuyệt vời.
Kích thước tổng thể được thu nhỏ để đáp ứng các yêu cầu thiết kế của kích thước tổng thể của người dùng.
Tính năng sản phẩmcủa bộ cảm biến áp suất silicon mini:
- Sử dụng công nghệ tiên tiến và được đóng gói trong thép không gỉ 316Lnhà ở
- Phạm vi đo rộng 0 ~ 350KPa ~ 60MpaS
- Độ tin cậy cao và độ ổn định tuyệt vời
- Cung cấp điện áp liên tục
Ứng dụngcủa bộ cảm biến áp suất silicon mini:
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
- Thiết kế nhỏ gọn, lý tưởng cho các ứng dụng với không gian hạn chế
- Được sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất
- Thường được sử dụng trong hệ thống làm lạnh và máy nén không khí để đo áp suất
Hiệu suất điệncủa bộ cảm biến áp suất silicon mini:
- Nguồn cung cấp điện: ≤10VDC (5-10VDC)
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào:4KΩ~20KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện: 100mm dây nhiệt độ cao, dây ruy băng
| Các thông số hiệu suấtcủa bộ cảm biến áp suất silicon mini: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 80MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~15g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | |||||
| Xác định xây dựngcủa bộ cảm biến áp suất silicon mini | |
| loại 1 | |
| loại 2 | |
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Không khí cần thiết độ kín
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
