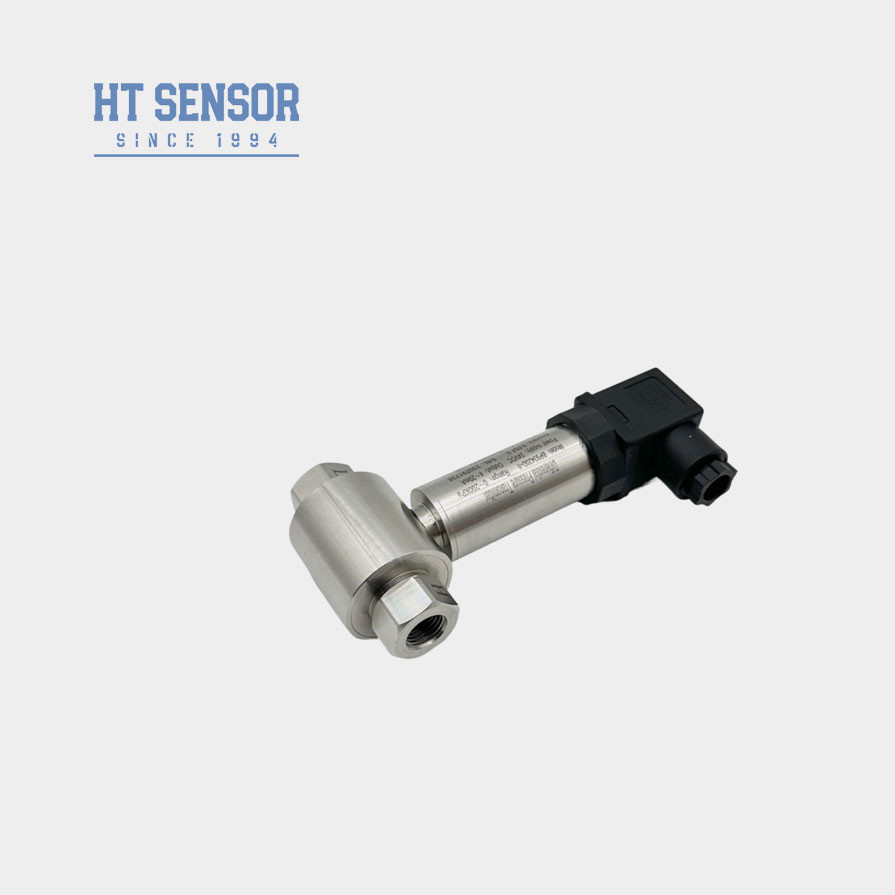

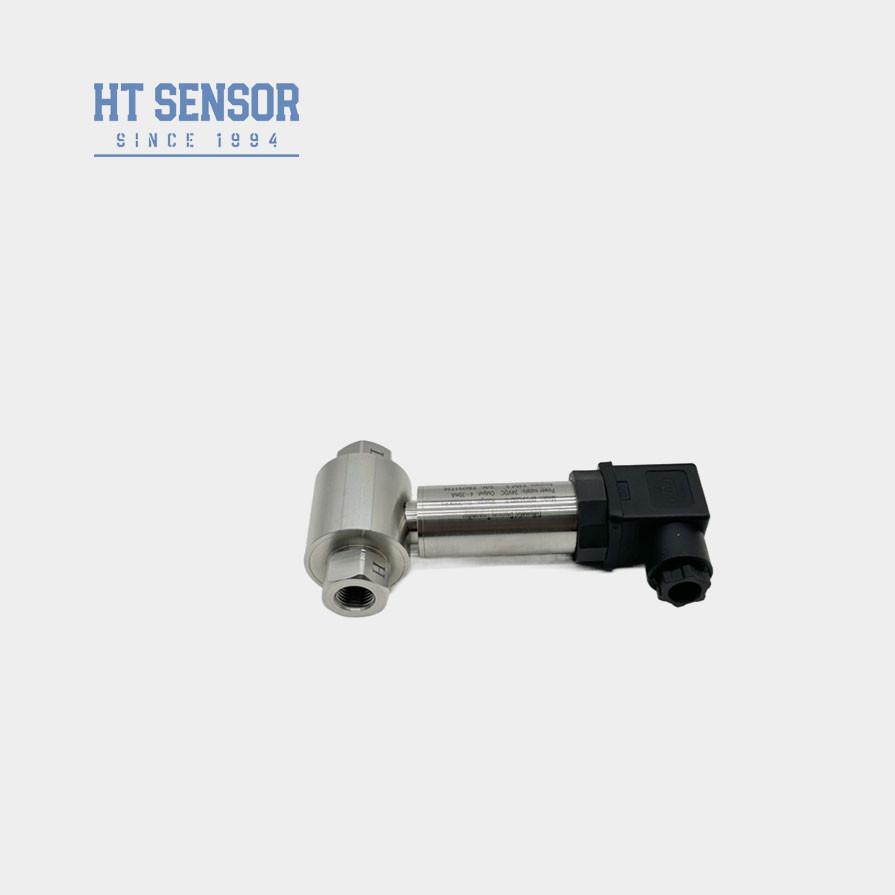

Cảm biến HT gắn DIN Bộ phát áp suất vi sai để đo khí và chất lỏng Cảm biến áp suất
Product Details
| mô hình: | BP93420D-III | Phạm vi: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Sức mạnh: | 5VDC 24VDC | Sản lượng: | 0,5-4,5V 4-20mA VÀ vân vân |
| Vật liệu: | Thép không gỉ | Sợi: | OEM nam và nữ |
| loại áp suất: | chênh lệch áp suất | Lớp bảo vệ: | IP65 |
| Nhiệt độ hoạt động: | -10-70℃ | Bộ kết nối: | DIN lớn hoặc OEM |
| Làm nổi bật |
Máy truyền áp suất chênh lệch đo khí,Máy truyền áp suất chênh lệch đo chất lỏng,HT Sensor Differencial Pressure Transmitter |
||
Product Description
Bộ cảm biến HT DIN Lắp đặt máy truyền áp suất khác nhau để đo khí và chất lỏng
BP93420DIIDkhác nhauPthảMáy phát
Đưa ra bộ truyền áp suất khác biệt:
Máy truyền áp suất khác biệt BP93420DII sử dụng cảm biến phiêu kháng silic phân tán.Khi chênh lệch áp suất của môi trường đo được đặt trên vòm đục sóng ở cả hai bên của cảm biến, đầu ra tín hiệu bởi cầu Wheatstone của chip cảm biến có mối quan hệ tuyến tính tốt với sự khác biệt áp suất, và sự khác biệt áp suất có thể được đo chính xác.Nó phù hợp với đo lường áp suất khác nhau của các loại khí và chất lỏng khác nhau trong đường ống dẫn dầu mỏ, hóa học, điện, thủy văn và các ngành công nghiệp khác.
Tính năng sản phẩmcủa bộ truyền áp suất khác biệt:
- Máy phát sử dụng thiết kế cấu trúc thép không gỉ, cấu trúc nhỏ gọn và dễ cài đặt.
- Sau khi bù đắp nhiệt độ nghiêm ngặt và sàng lọc lão hóa, để đảm bảo hiệu suất ổn định và đáng tin cậy.
- Giao diện điện có thể là kết nối bên ngoài hoặc trực tiếp.
| Các thông số hiệu suấtcủa bộ truyền áp suất khác biệt: | |
|---|---|
| Phạm vi đo | 0-10KPa...~2MPa |
| Loại áp suất | Áp lực khác nhau |
| Tải quá tải một bên | ≤ 3 lần phạm vi định số |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định lượng hoặc 7 MPa |
| Độ chính xác @ 25°C | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Hysteresis | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Sự ổn định lâu dài | ± 0,5% F.S/năm ((≤ 200KPa) ± 0,2% F.S/năm ((> 200KPa) |
| Sự trôi dạt nhiệt độ bằng không | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Động chuyển nhiệt độ trong khoảng thời gian | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Nhiệt độ bù đắp | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Nhiệt độ hoạt động | -30°C~80°C |
| Nhiệt độ lưu trữ | -40°C~100°C |
| Vibration (sự rung động) | 10g,55Hz 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | An toàn và chống nổ |
| Xếp hạng bảo vệ | IP65 |
| Trọng lượng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4×20mA | 12V30VDC | 2/3/4 dây |
| 010/20mA |
3 dây |
|
| 0/1 ¢ 5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Hướng dẫn đặt hàngcủa bộ truyền áp suất khác biệt: | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| DII | Máy truyền áp suất khác biệt | |||||||
| Phạm vi đo | 0-10KPa...~2MPa | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 010VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20 × 1,5 nam | |||||||
| J2 | G1/2 nam | |||||||
| J3 | G1/4 nam | |||||||
| J4 | 1/2 NPT nam | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp lực khác nhau | |||||||
