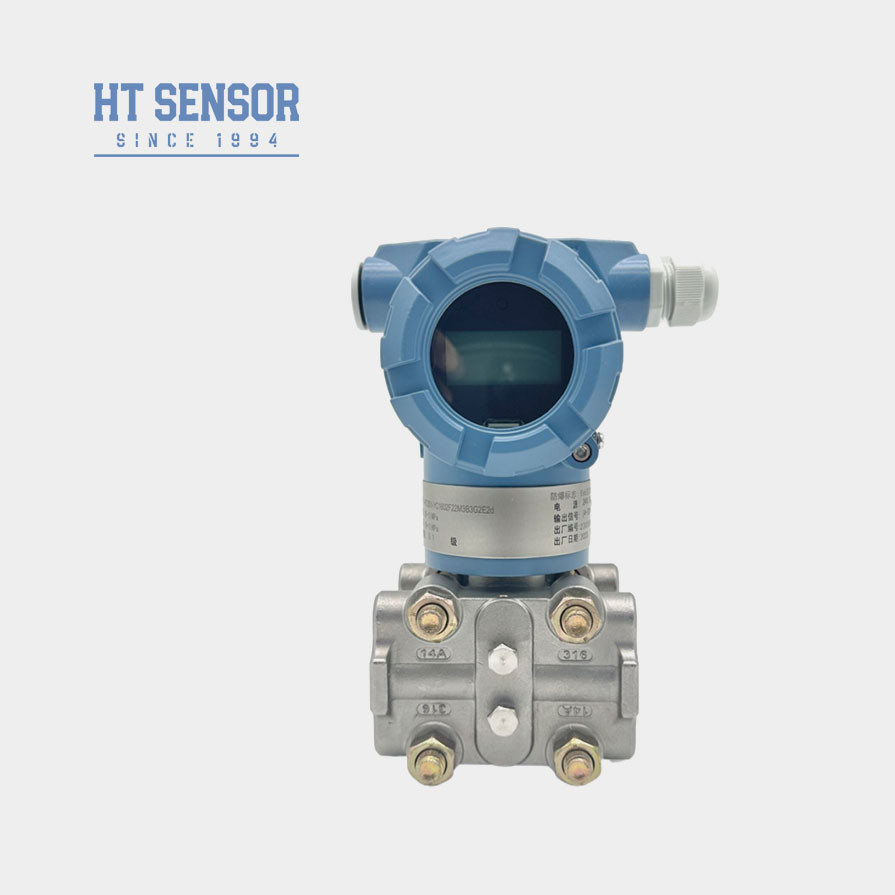

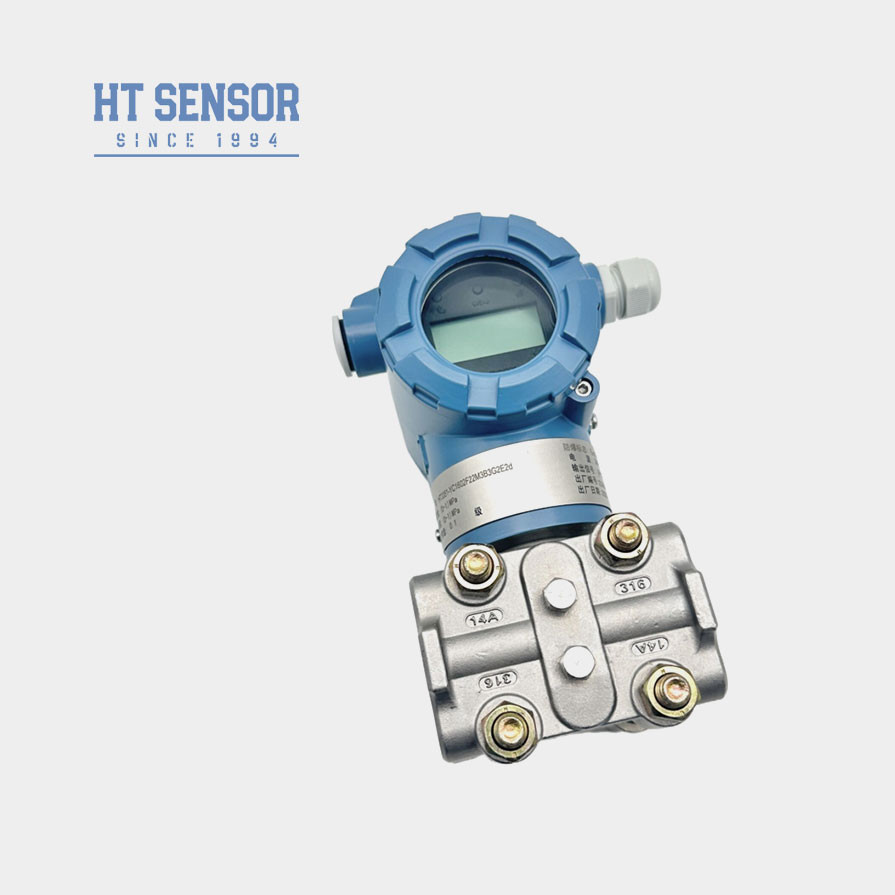

BPHT3351 Máy truyền áp suất khác biệt để cài đặt dễ dàng và cảm biến áp suất thiết kế nhỏ gọn
Product Details
| Mô hình NO.: | BPHT3351 | Nguồn cung cấp điện: | 15 ~ 45VDC |
|---|---|---|---|
| Trọng lượng: | 3,6kg | Sự ổn định: | +-0,2% F.S/năm |
| loại áp suất: | chênh lệch áp suất | Thông số kỹ thuật: | 500pa~200kpa |
| Nguồn gốc: | Trung Quốc | Loại: | Máy phát áp suất chênh lệch điện dung |
| phương tiện đo lường: | Khí ga | lớp chính xác: | 0,1% |
| Xếp hạng IP: | IP65 | ||
| Làm nổi bật |
Dễ cài đặt máy truyền áp suất khác biệt,BPHT3351 Máy truyền áp suất khác biệt,Máy truyền áp suất khác biệt thiết kế nhỏ gọn |
||
Product Description
giới thiệu máy truyền áp suất chênh lệch công suất:
BPHT3351 Máy truyền áp suất chênh lệch dung lượngcảm biến, áp suất hoặc áp suất khác biệt sẽ làm cho giá trị công suất cảm biến thay đổi, tín hiệu tương tự được tạo ra sau khi chuyển đổi AD, thành tín hiệu kỹ thuật số được gửi đến vi xử lý,sau khi tính toán và xử lý đầu ra của vi xử lý một tín hiệu kỹ thuật số, sau khi chuyển đổi DA sang mạch điều khiển dòng, chuyển đổi thành đầu ra tín hiệu dòng tương tự 4 ~ 20mA.
Tính năng sản phẩmcủa máy truyền áp suất chênh lệch dung lượng:
1.Máy phát sử dụng thiết kế cấu trúc thép không gỉ, cấu trúc nhỏ gọn và dễ cài đặt.
2Sau khi bù đắp nhiệt độ nghiêm ngặt và sàng lọc lão hóa, để đảm bảo hiệu suất ổn định và đáng tin cậy.
3. Giao diện điện có thể được chọn như plug-in hoặc tùy chọn dây trực tiếp.
Ứng dụngcủa máy truyền áp suất chênh lệch dung lượng:
1- Thích hợp để đo áp suất khác nhau của các loại khí hoặc chất lỏng khác nhau trong đường ống của các ngành công nghiệp như dầu mỏ, hóa chất, điện và thủy văn.
2Ứng dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa học, kim loại, sản xuất điện và thủy văn.
3. đo áp suất cho đường ống và buồng lò.
| Sản lượng | Điện thoại tương tự: 2 dây 4-20mADC |
| Điện tử đầu ra: hai dây 4-20mADC và chồng lên nhau tín hiệu số biến đổi phù hợp với HART | |
| Nguồn cung cấp điện | Điện áp nguồn 12.5-45VDC |
| Trọng lượng giới hạn | Kháng tải tối đa Rmax trong vòng được quyết định bởi điện áp cung cấp, xem hình dưới đây. |
| Khoảng cách liên lạc | Tối đa 1,5km, liên lạc đa địa chỉ có thể kết nối 15 máy phát thông minh tối đa. |
| Hiển thị | 4 màn hình kỹ thuật số, màn hình LCD 5 chữ số, kiểu chỉ. |
| Chống nổ | ExiaIICT5; loại chống nổ |
| Trình độ chuyển đổi không | Có thể chuyển tích cực hoặc chuyển âm, nhưng không thể vượt quá giá trị tối đa |
| Nhiệt độ | Nhiệt độ môi trường xung quanh -40-85°C(Khi chọn LCD: -20-70°C) |
| Nhiệt độ trung bình | -40 ∼ 104°C |
| Áp suất tĩnh và áp suất quá mức một bên | 3.45KPa ((áp suất tuyệt đối) ¥31.2MPa ((áp suất đo) |
| Độ ẩm tương đối | 5 ∼ 98% RH |
| Thời gian chạy | dưới 5 giây. |
| Thay đổi năng lực | Ít hơn 0,16cm3 |
| Điều chỉnh độ ẩm | 0.20 25 giây |
| Cảnh báo trục trặc | Nếu xảy ra trục trặc, chức năng chẩn đoán tự động sẽ ra 3.9 hoặc 21.0mA |
| Bảo vệ cấu hình | Để tránh dữ liệu được sửa đổi ngẫu nhiên, có thể sử dụng phần mềm hoặc bảo vệ chuyển khóa dữ liệu ghi |
Nguyên tắc hoạt độngcủa máy truyền áp suất chênh lệch dung lượng:
Như được chỉ ra trong nguyên tắc hoạt động, áp suất bên ngoài hoặc áp suất khác nhau sẽ gây ra một số thay đổi trong giá trị điện dung cảm biến.nó sẽ thay đổi thành tín hiệu tần số, được gửi đến bộ vi xử lý.
tính toán bằng vi xử lý, một tín hiệu điều khiển hiện tại sẽ được đầu ra vào mạch điều khiển hiện tại, chuyển đổi thành dòng tương tự 4-20mA
Trong khi đó, bộ vi xử lý chịu trách nhiệm cho các hành động tương tác và các hành động khác (bản hiển thị và cài đặt).Cổng liên lạc được sử dụng cho giao tiếp kỹ thuật số cần cổng đặc biệt của công ty chúng tôiMô-đun HART sẽ nhận ra truyền thông HART.
Cách đo lườngcủa máy truyền áp suất chênh lệch dung lượng:
Đo mức chất lỏng:
Trong việc đo lưu lượng chất lỏng, vòi áp suất nên bị phá vỡ ở bên cạnh ống dẫn quy trình để tránh trầm tích của dung dịch.máy phát phải được gắn bên cạnh hoặc dưới vòi áp suất, để ngăn chặn các bong bóng không khí được xả vào ống xử lý.
