Công nghiệp thực phẩm và đồ uống Cảm biến áp suất silicon nhiệt độ cao HT-IQT
Product Details
| Mô hình không.: | HT-IQT | Phạm vi: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| loại dây: | Chân Kovar bốn dây hoặc mạ vàng | Đo môi trường: | Khí, lỏng, v.v. |
| Cung cấp: | 1,5mA | Dia: | 50,4mm |
| Nhiệt độ: | -30~125 | Đầu ra: | tín hiệu mv |
| Mã HS: | 9026209090 | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | Thép không gỉ | Tùy chỉnh: | Yêu cầu tùy chỉnh |
| Làm nổi bật |
Bộ cảm biến áp suất silicon nhiệt độ cao,Bộ cảm biến áp suất silicon HT-IQT |
||
Product Description

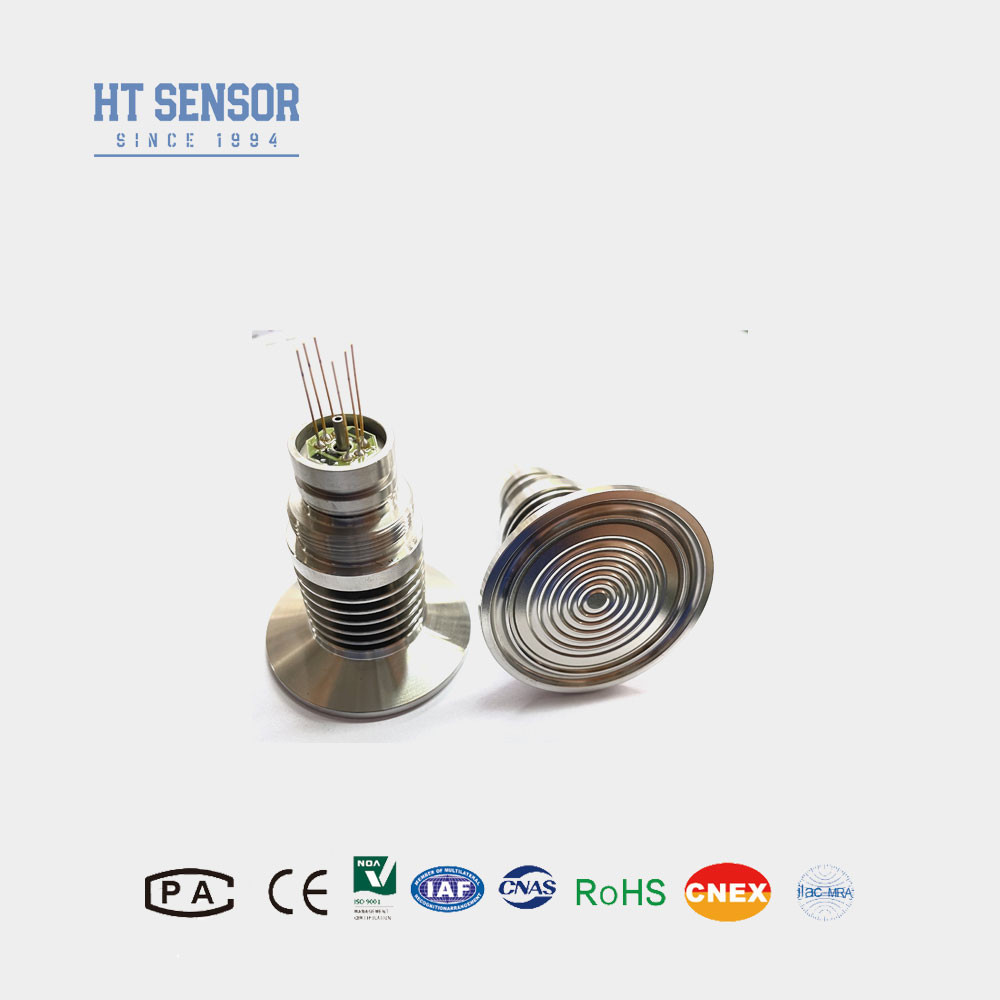

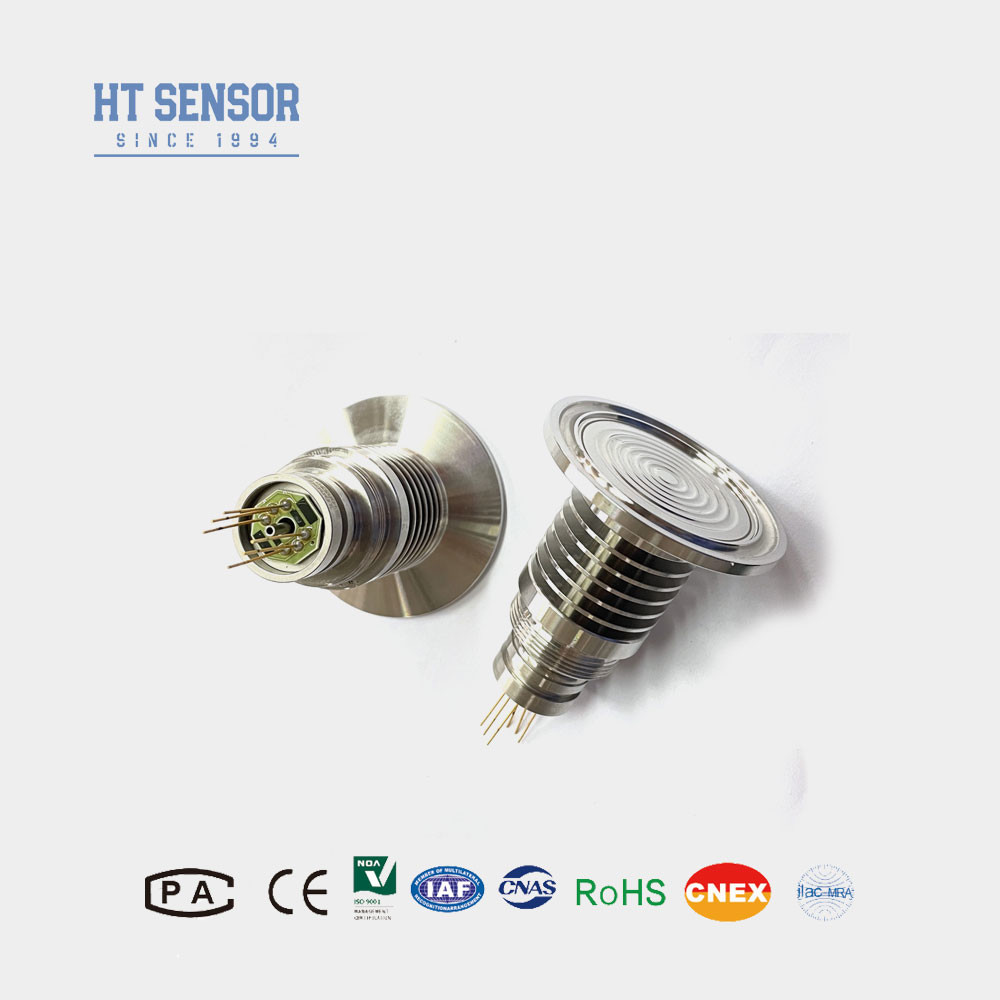

Bộ cảm biến áp suất silicon nhiệt độ cao HT-IQT
Bộ cảm biến áp suất silicon piezoresistive HT-IQT
giới thiệu cảm biến áp suất silicon:
HT-IQT là một cảm biến áp suất phân vùng phơi phơi với một con chip silicon khuếch tán nhiệt độ cao rất ổn định.Áp lực được chuyển đến chip nhạy cảm thông qua lớp vỏ thép không gỉ và dầu silicone niêm phong, và cầu kháng của chip thay đổi, dẫn đến một sự thay đổi về điện áp, và điện áp thay đổi đến mức milivolt.dễ dàng để làm sạch sẽ không tạo ra tinh thể trong cuối sợi, dễ làm sạch, cài đặt đơn giản, độ tin cậy cao.
Tính năng sản phẩmcủa cảm biến áp suất silicon:
- Công nghệ tiên tiến và bao bì thép không gỉ 316L
- Phản ứng nhiệt độ và điều chỉnh điểm không thông qua màng dày
- mạchĐộ tin cậy, lặp lại và ổn định vượt trội
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
- Ngành công nghiệp thực phẩm và đồ uống
- Công nghiệp dược phẩm
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon: | |||||
| Phạm vi đo | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~220g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
2Trong quá trình lắp ráp nhà, đảm bảo rằng nó được thẳng hàng và áp dụng áp lực ngay để tránh tắc nghẽn hoặc làm hỏng tấm bồi thường.
3Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu nhà (316L), hướng dẫn đặc biệt nên được cung cấp khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để tránh biến dạng hoặc đâm mảng cảm biến và làm hỏng lõi.
5. Giữ cổng áp suất của lõi đo mở cho khí quyển để ngăn chặn nước, hơi nước hoặc môi trường ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
6Nếu bất kỳ chân thay đổi, tham khảo nhãn trên dây lõi thực tế.
