Cảm biến áp suất silicon màng xả tương thích bằng thép không gỉ 316L
Product Details
| Mô hình không.: | HT24 | Chủ đề: | G1/2 M20*1.5 |
|---|---|---|---|
| loại dây: | Chân Kovar bốn dây hoặc mạ vàng | Đo môi trường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~20mpa | Quyền lực: | 1,5mA |
| Gói vận chuyển: | Thùng carton | Thương hiệu: | HENGTONG |
| Nguồn gốc: | Baoji, Trung Quốc | Kiểu: | Cảm biến áp suất xả Piezoresistive |
| Vì: | Bộ truyền áp suất xả silicon khuếch tán | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | Thép không gỉ 316L | Tùy chỉnh: | OEM |
| Làm nổi bật |
Bộ cảm biến áp suất silicon thép không gỉ 316L,Bộ cảm biến áp suất silicon tương thích,Bộ cảm biến áp suất silicon |
||
Product Description
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
Bộ cảm biến áp suất silicon HT24
Đưa ra cảm biến áp suất silic diaphragm:
HT24 là một cảm biến áp suất phân vùng phơi phơi với một con chip silicon khuếch tán rất ổn định.Áp lực được chuyển đến chip nhạy cảm thông qua một lớp vỏ thép không gỉ và dầu silicone niêm phong. Sản phẩm này là một cấu trúc mảng mạc phẳng với sợi, G1/2 M20 * 1.5 1/2NPT là sợi thường được sử dụng nhất. Dễ dàng làm sạch, độ tin cậy cao. Thích hợp cho thực phẩm, y tế và các ngành công nghiệp khác.
Tính năng sản phẩmcủa cảm biến áp suất silicon phân vùng phơi phơi:
- Sử dụng công nghệ tiên tiến và 316L thép không gỉ, cùng vớivật liệu như titan và Hastelloy cho mảng âm.
- Sử dụng mạch phim dày để bù đắp nhiệt độ và điểm không sửa chữa.
- độ tin cậy, khả năng lặp lại và ổn định vượt trội.
- Dọn sạch cấu trúc mảng niêm mạc, giúp nó dễ dàng lau sạch.
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ.
- Công nghiệp thực phẩm và đồ uống.
- Kiểm soát quy trình công nghiệp.
- Công nghiệp dược phẩm.
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ

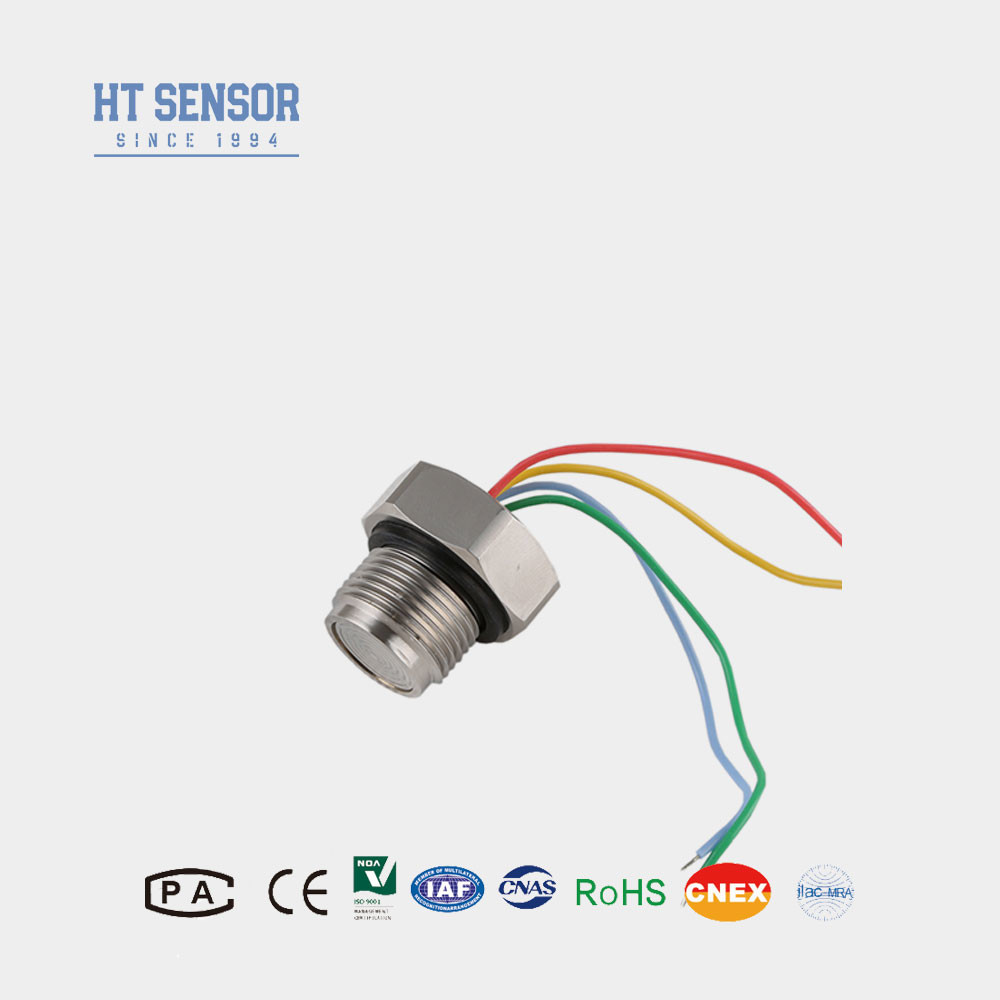

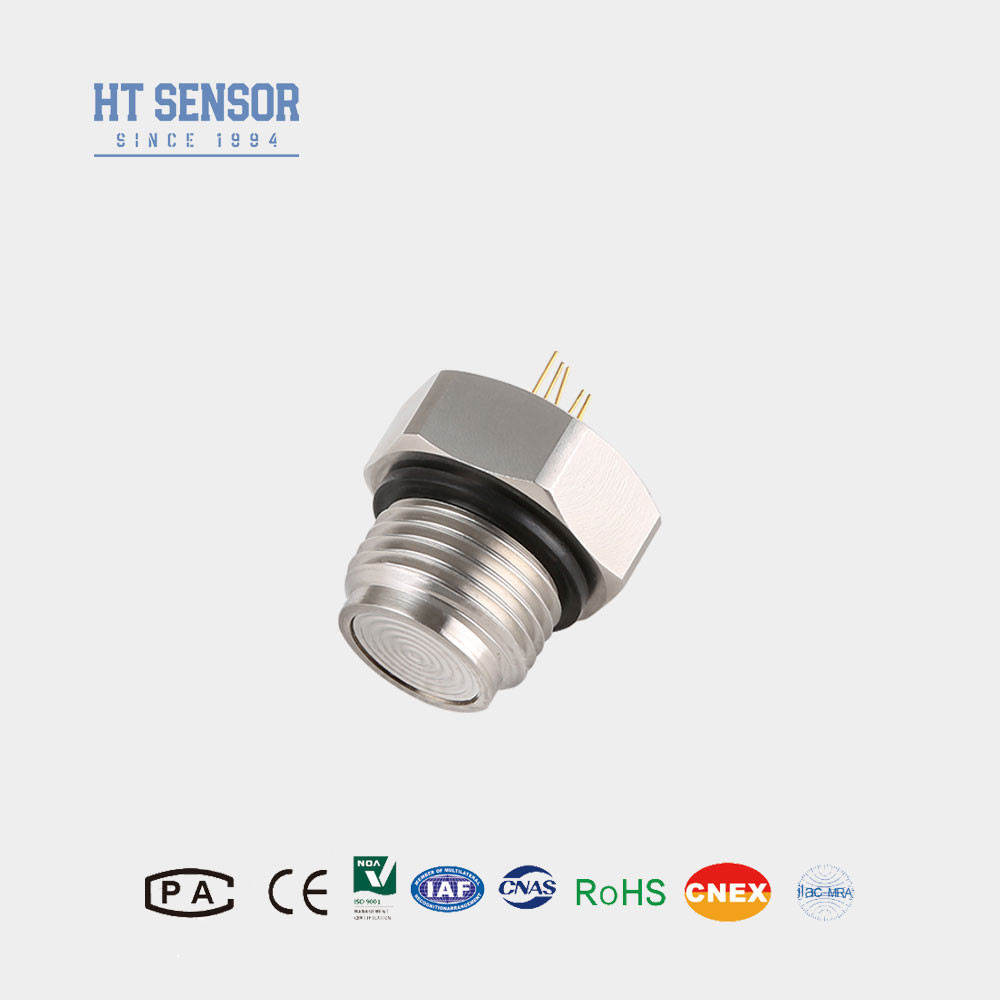

- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon phân vùng phơi phơi: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~ 55g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
- 1Trong quá trình lắp ráp, nên chú ý đến sự phối hợp giữa kích thước lõi và lồng máy phát để đạt được độ kín cần thiết.
- 2Trong quá trình lắp ráp vỏ, để đảm bảo rằng sự sắp xếp dọc, và áp lực đồng đều, để tránh bị mắc kẹt hoặc hư hỏng bảng bồi thường.
- 3Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu khoang (316L), nên cung cấp hướng dẫn đặc biệt khi đặt hàng.
- 4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để không làm hỏng lõi do biến dạng hoặc đâm mảng cảm biến.
- 5. Giữ áp suất của ống đo áp suất miệng lõi mở cho khí quyển, ngăn chặn nước, hơi nước, hoặc môi trường ăn mòn vào âm ống đo áp suất lõi buồng.6. Nếu có bất kỳ thay đổi chân, xin vui lòng theo nhãn trên dây dẫn thực tế để tham khảo.
