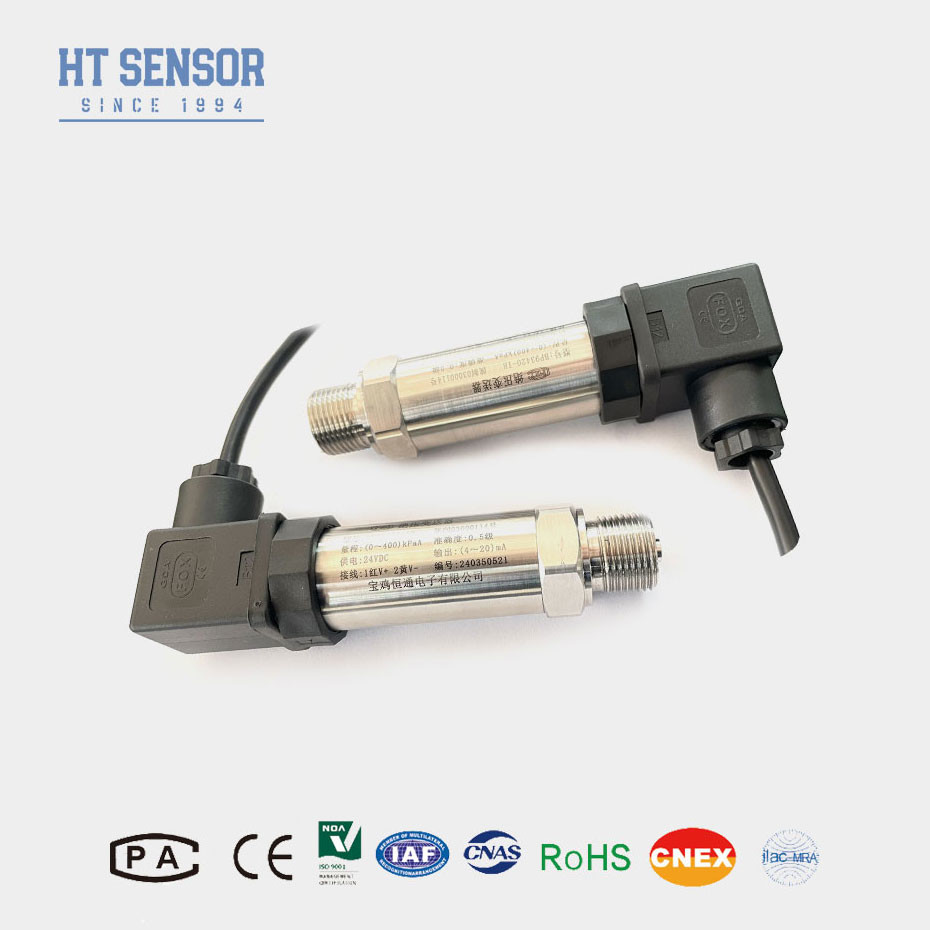

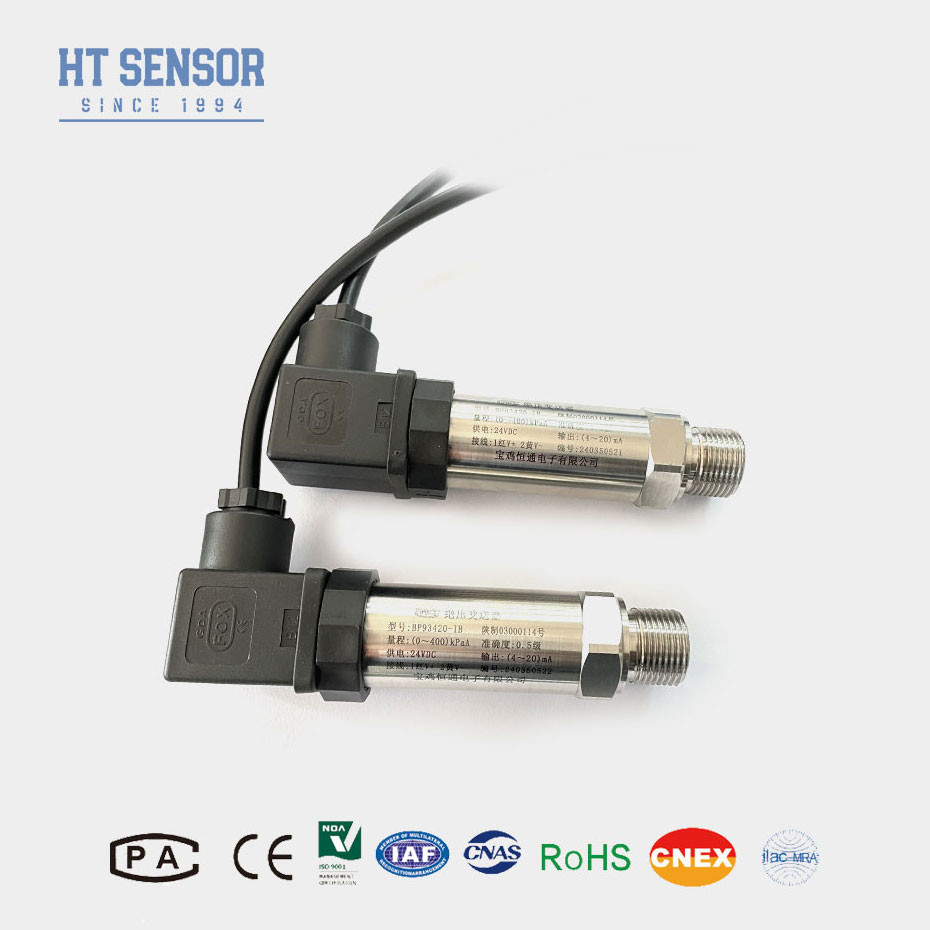

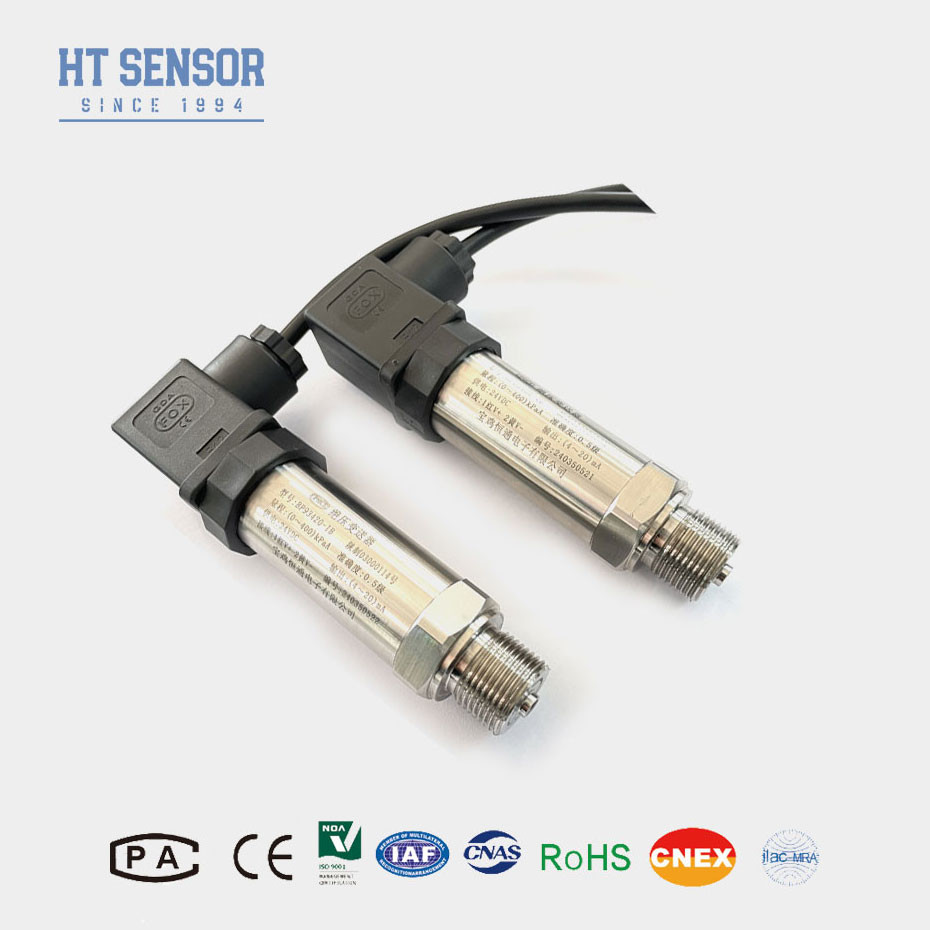

Bộ cảm biến truyền áp suất BP93420IB để đo áp suất chính xác cao
Product Details
| Mô hình NO.: | BP93420-IB | Sức mạnh: | 5VDC /12-36VDC |
|---|---|---|---|
| Sợi: | G1/2, M20*1.5, 1/2NPT | Sự ổn định lâu dài: | +-0,2%F.S/Year (Typ.) |
| Vật liệu nhà ở: | 316L hoặc 304SS | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| phương tiện đo lường: | <i>Liquid air.</i> <b>Không khí lỏng.</b> <i>water oil</i> <b>dầu nước</b> | lớp chính xác: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> |
| Phạm vi áp: | 0kpa~5kpa...100MPa | Tín hiệu đầu ra: | 4-20mA hoặc RS485 Modobus |
| Làm nổi bật |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB Bộ cảm biến áp suất Silicon khuếch tán Bộ cảm biến áp suất thời gian phản ứng nhanh
Bộ cảm biến truyền áp BP93420IB
Đưa ra cảm biến truyền áp:
BP93420IB Cảm biến áp suất silicon khuếch tán là một loại thiết bị cảm biến áp suất sử dụng công nghệ silicon khuếch tán để đo thay đổi áp suất.Những cảm biến này bao gồm một lớp silicon mỏng mà biến dạng dưới áp lựcSự thay đổi này sau đó được chuyển đổi thành một tín hiệu điện, có thể được xử lý và giải thích để xác định áp suất áp dụng.Một trong những lợi thế chính của các cảm biến áp suất silicon khuếch tán là độ nhạy cao và độ chính xác trong đo áp suấtChúng có khả năng phát hiện các thay đổi áp suất tinh tế với độ chính xác, làm cho chúng phù hợp với một loạt các ứng dụng, nơi việc giám sát áp suất chính xác là điều cần thiết.
Tính năng sản phẩmcủa cảm biến truyền áp suất:
1Độ chính xác cao: Các cảm biến áp suất silicon khuếch tán cung cấp độ chính xác cao trong đo áp suất, đảm bảo kết quả chính xác và đáng tin cậy.
2Phạm vi áp suất rộng: Chúng có thể áp dụng trên một phạm vi áp suất rộng, làm cho chúng phù hợp với các ứng dụng công nghiệp và thương mại khác nhau.
3Thời gian phản ứng nhanh: Các cảm biến này có khả năng phản ứng nhanh, cho phép nắm bắt thời gian thực của sự thay đổi áp suất và phản ứng kịp thời với những thay đổi.
4. Kích thước nhỏ gọn: Các cảm biến áp suất silicon khuếch tán thường có kích thước nhỏ gọn, giúp chúng dễ dàng tích hợp vào các hệ thống và ứng dụng khác nhau.
5- Tiêu thụ điện năng thấp: Chúng có mức tiêu thụ điện năng thấp, góp phần vào hiệu quả năng lượng và tuổi thọ pin kéo dài trong các thiết bị di động.
6. Đường thẳng xuất sắc: Các cảm biến này thể hiện các đặc điểm tuyến tính xuất sắc, cung cấp đầu ra ổn định và nhất quán trên các phạm vi áp suất khác nhau.
Ứng dụngcủa cảm biến truyền áp suất:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất của cảm biến truyền áp:
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/năm ((Thông thường) ± 0,2% F.S/năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,15kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Đặt hàng đầu của cảm biến truyền áp suất |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Khi đặt hàng với đầu màn hình LCD hoặc LED của bộ chuyển đổi, công suất của bộ truyền không nên dưới 20 VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su fluorine là -20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C, vòng niêm phong loại EPDM O nên được chọn.
6. Độ dài cáp mặc định là 1,5m và có ba loại vật liệu để lựa chọn. Nếu không có hướng dẫn đặc biệt, không cáp hoặc vật liệu cáp polyethylene có thể được sử dụng.Nếu bạn cần một vật liệu cáp khác, xin vui lòng xác định nó trong mẫu đơn đặt hàng.
7Trong trường hợp rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh và các yêu cầu đặc biệt khác, vui lòng thông báo cho công ty của chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
