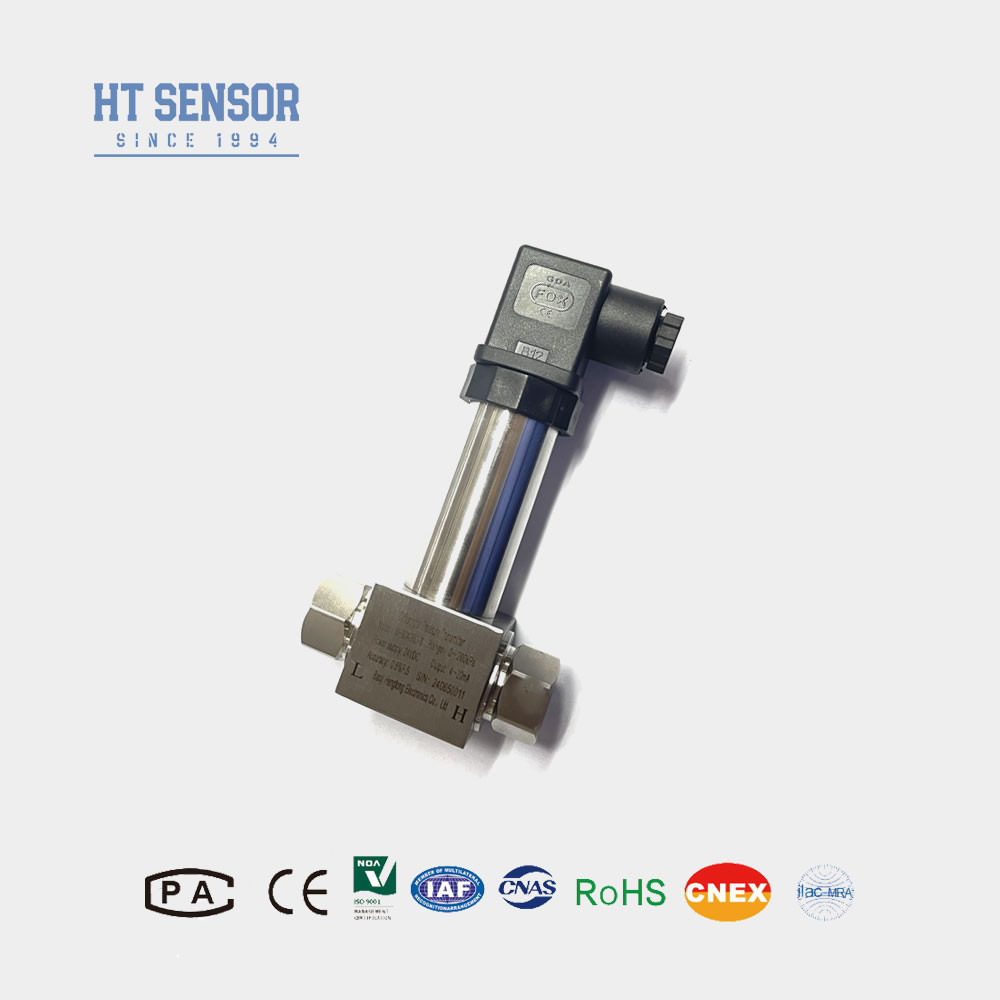

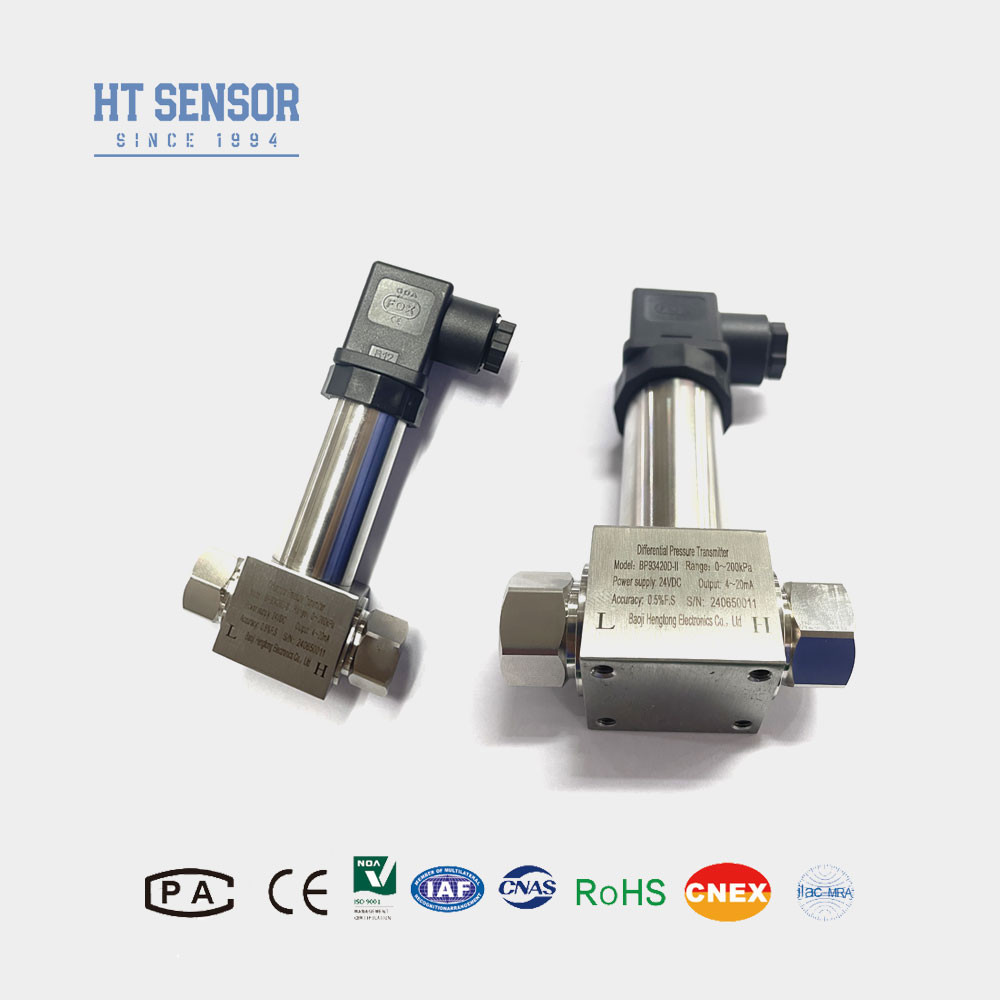

Bộ truyền áp chênh lệch BP93420DII với bộ truyền cảm biến áp suất thiết kế nhỏ gọn và dễ cài đặt
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Làm nổi bật |
Dễ cài đặt máy truyền áp suất khác biệt,BP93420DII Máy truyền áp suất khác biệt,Máy truyền áp suất chênh lệch nhỏ gọn |
||
Product Description
Máy phát áp suất vi sai với Cảm biến áp suất vi sai Dwyer Piezoresistive Silicon khuếch tán
BP93420DIIDVi saiPÁp suấtMáy phát
Giới thiệu về máy phát áp suất vi sai:
Máy phát áp suất vi sai BP93420DII sử dụng cảm biến piezoresistive silicon khuếch tán. Chênh lệch áp suất của khí và chất lỏng được đo và xuất ra, có thể hiển thị. Nó có thể áp dụng để đo chênh lệch áp suất của các loại khí và chất lỏng khác nhau trong đường ống trong các ngành công nghiệp như dầu khí, hóa chất, điện, thủy văn, v.v.
Tính năng sản phẩm của máy phát áp suất vi sai:
- Máy phát áp dụng thiết kế cấu trúc thép không gỉ, cấu trúc nhỏ gọn và dễ dàng lắp đặt.
- Sau khi bù nhiệt độ nghiêm ngặt và sàng lọc lão hóa, để đảm bảo hiệu suất ổn định và đáng tin cậy.
- Giao diện điện có thể là kết nối bên ngoài hoặc kết nối trực tiếp.
Ứng dụng của máy phát áp suất vi sai::
- 1. Thích hợp để đo chênh lệch áp suất của các loại khí hoặc chất lỏng khác nhau trong đường ống trong các ngành dầu khí, hóa chất, điện, thủy văn và các ngành công nghiệp khác.
- 2. Được sử dụng trong kiểm soát quy trình công nghiệp.
- 3. Đo chênh lệch áp suất đường ống và lò.ers
| Thông số hiệu suất của máy phát áp suất vi sai: | |
|---|---|
| Phạm vi đo | 0-10KPa……~2MPa |
| Loại áp suất | Áp suất vi sai |
| Quá tải một phía | ≤3 lần phạm vi định mức |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định mức hoặc 7 MPa |
| Độ chính xác @ 25℃ | ±0,25% (Điển hình) ±0,5% (Tối đa) |
| Độ lặp lại | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Trễ | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Độ ổn định dài hạn | ±0,5%F.S/Năm(≤200KPa) ±0,2%F.S/Năm(＞200KPa) |
| Độ trôi nhiệt độ bằng không | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Độ trôi nhiệt độ khoảng | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Bù nhiệt độ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Nhiệt độ hoạt động | -30℃~80℃ |
| Nhiệt độ bảo quản | -40℃~100℃ |
| Độ rung | 10g,55Hz ～ 2kHz |
| Vật liệu vỏ | 304,316L |
| Vật liệu màng | 316L |
| Điện trở cách điện | 100MΩ 100VDC |
| Xếp hạng chống cháy nổ | An toàn nội tại và chống cháy nổ |
| Xếp hạng bảo vệ | IP65 |
| Cân nặng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 dây |
| 0～10/20mA |
3 dây |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Mẹo đặt hàng của máy phát áp suất vi sai: |
1. Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường thử nghiệm tương thích với các bộ phận tiếp xúc của sản phẩm (thép không gỉ 304 hoặc 316L).
2. Để đảm bảo hoạt động đáng tin cậy, nên lắp đặt ba ống van giữa điểm đo và máy phát để đảm bảo áp suất của buồng áp suất dương và âm của máy phát chậm và đồng đều. Nếu quá tải một đầu nghiêm trọng, cảm biến sẽ bị hỏng.
3. Khi lắp đặt, các giao diện áp suất ở cả hai đầu phải được đặt theo chiều ngang để giảm thiểu tác động của vị trí lắp đặt lên sản phẩm.
4. Trong trường hợp có các yêu cầu đặc biệt như rung động mạnh, va đập tức thời, nhiễu điện từ mạnh hoặc nhiễu tần số vô tuyến, vui lòng thông báo cho chúng tôi và cho biết trong đơn đặt hàng.
5. Khi đặt hàng một máy phát có đầu hiển thị LCD hoặc LED, nguồn điện của máy phát không được thấp hơn 20VDC.
| Hướng dẫn đặt hàng của máy phát áp suất vi sai: | ||||||||
| BP93420XX | Máy phát áp suất | |||||||
| Mã | Xây dựng phác thảo | |||||||
| DII | Máy phát áp suất vi sai | |||||||
| Phạm vi đo | 0-10KPa……~2MPa | |||||||
| Mã | Nguồn cung cấp | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 Nam | |||||||
| J2 | G1/2 Nam | |||||||
| J3 | G1/4 Nam | |||||||
| J4 | 1/2 NPT Nam | |||||||
| J5 | Khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Phích cắm | |||||||
| B3 | Đầu ra cáp kín | |||||||
| B4 | Khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp suất vi sai | |||||||
