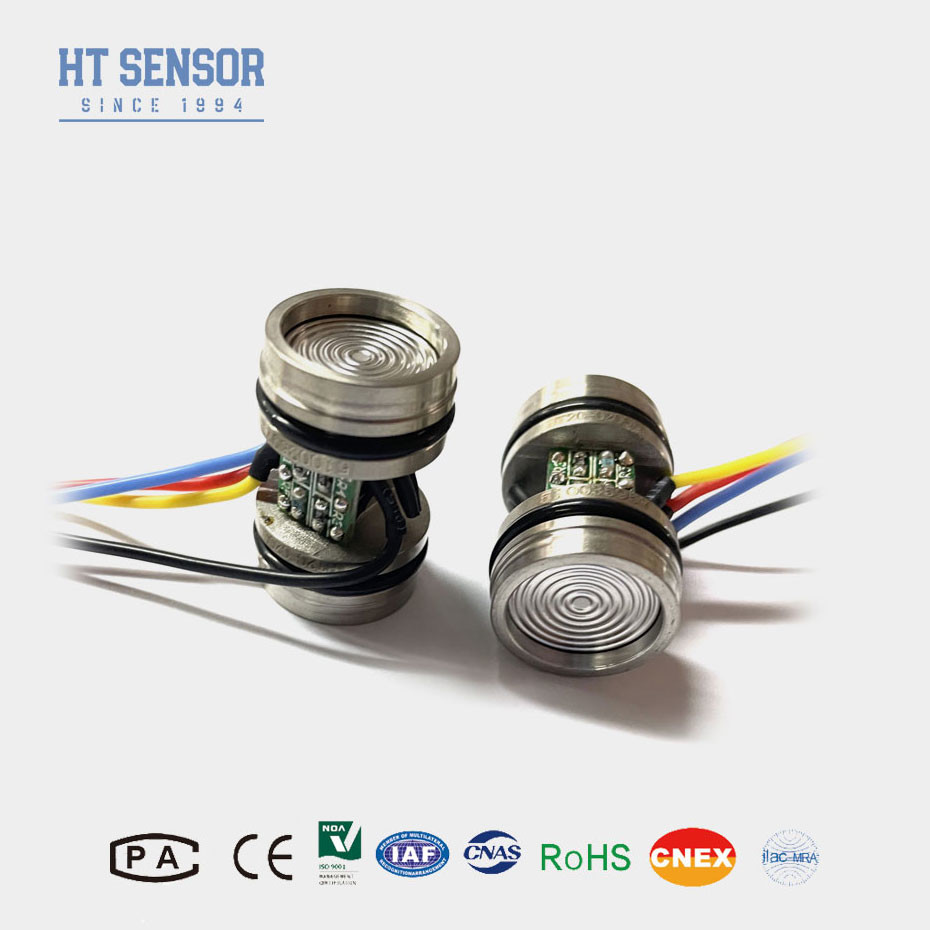

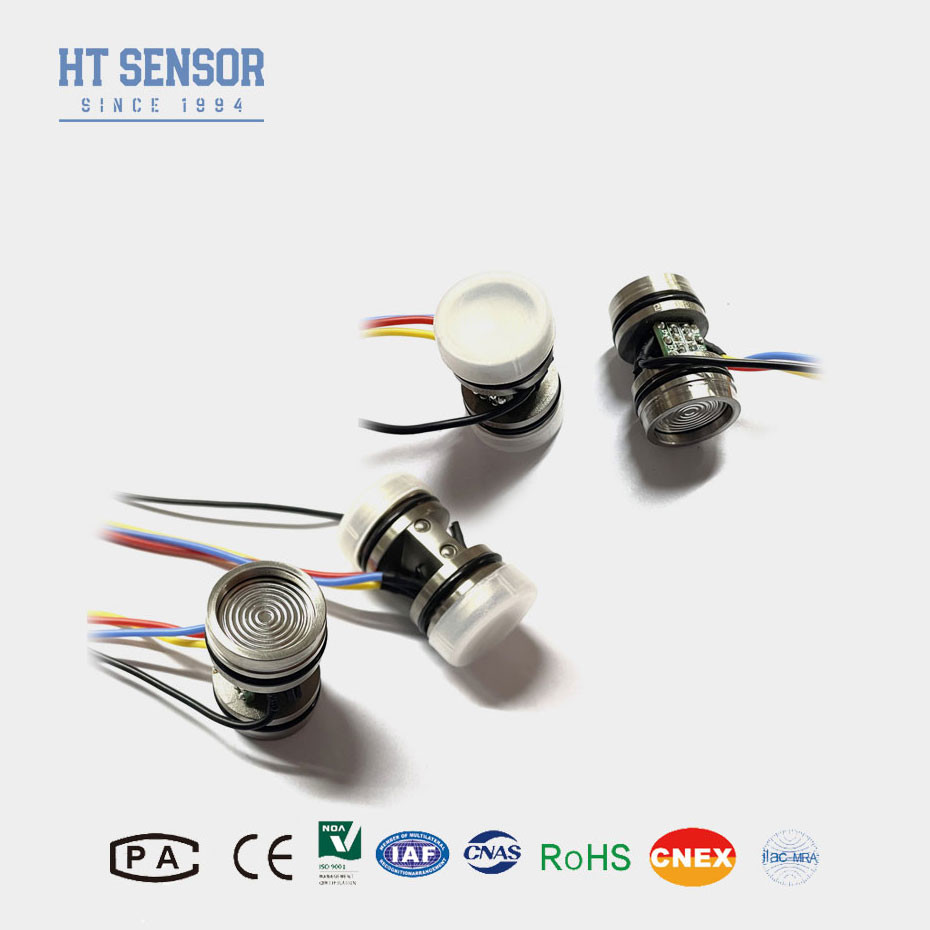

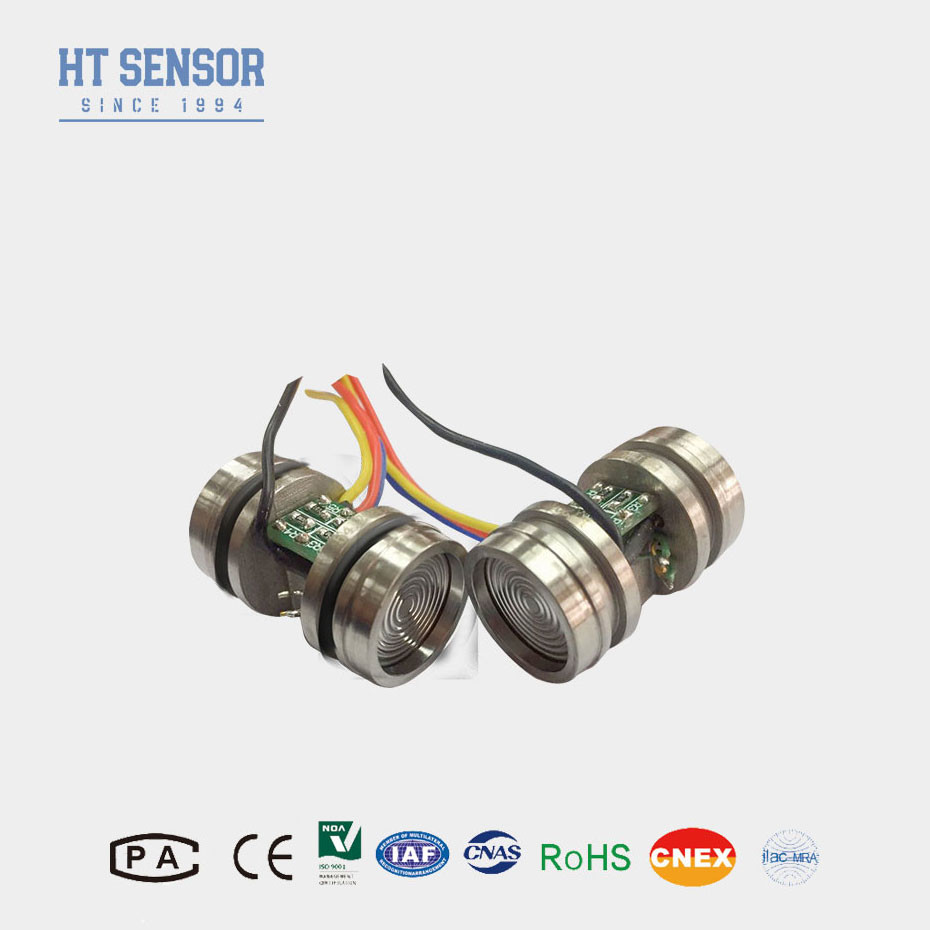

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Khám nghiệm áp suất khác biệt
Product Details
| Mô hình NO.: | HT20V | loại dây: | bốn dây |
|---|---|---|---|
| phương tiện đo lường: | Khí và chất lỏng | Tùy chỉnh: | Tùy chỉnh |
| Sức mạnh: | 10VDC | Gói vận chuyển: | hộp |
| Loại: | Cảm biến áp suất áp điện vi sai | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | Thép không gỉ | Tùy chỉnh: | Có sẵn Ứng dụng tùy chỉnh |
| Làm nổi bật |
Cảm biến áp suất 100mv,Cảm biến áp suất 10VDC,Cảm biến áp suất áp điện |
||
Product Description
Đưa ra cảm biến áp suất silicon phân tán:
Cảm biến áp suất chênh lệch được thiết kế để cung cấp các phép đo áp suất chênh lệch rất chính xác và ổn định.Bộ cảm biến này chuyển đổi sự khác biệt áp suất thành tín hiệu điện chính xácXây dựng mạnh mẽ và đền bù nhiệt độ làm cho nó phù hợp cho một loạt các ứng dụng công nghiệp
Tính năng sản phẩmcủa cảm biến áp suất silicon phân tán khác biệt:
1Độ chính xác cao: Cung cấp các phép đo áp suất khác biệt chính xác.
2- Sự ổn định tuyệt vời: duy trì hiệu suất trong thời gian dài.
3Phạm vi đo rộng: Có khả năng đo áp suất chênh lệch từ nhỏ đến lớn.
4- Trả thù nhiệt độ: Đảm bảo đọc chính xác trên một phạm vi nhiệt độ rộng.
- Thiết bị phát hiện áp suất khác biệt
- Các thiết bị hiệu chuẩn áp suất
- Đo độ chất lỏng
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào:4KΩ~20KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện: dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon phân tán khác biệt: | ||||
| Phạm vi đo | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Loại | Tối đa | Đơn vị | ||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | |
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0±2 | mV | |
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| Nhiệt độ hoạt động | -20~80 | oC | ||
| Nhiệt độ lưu trữ | -40~125 | oC | ||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 4MPa | |||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||
| Vật liệu phân vùng | 316L | |||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||
| Sốc | 100g, 11ms | |||
| Thời gian phản ứng | ≤ 1 ms | |||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||
| Trung bình lấp đầy | Dầu silicon | |||
| Trọng lượng | ~45g | |||
| Các thông số được thử nghiệm trong các điều kiện sau: Căng suất không đổi 10V và nhiệt độ môi trường 25oC | ||||

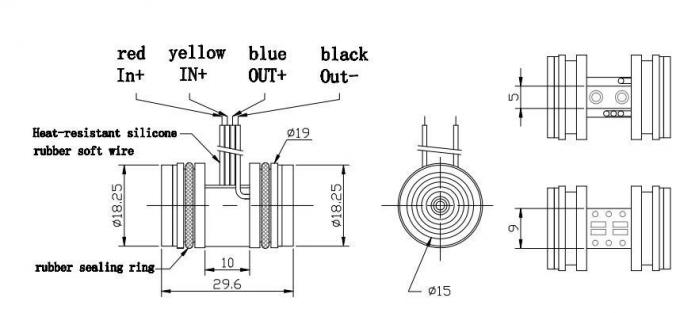

| Xác định xây dựngcủa cảm biến áp suất silicon phân tán khác biệt | |
| Cấu trúc | |
| Chú ýNếu có bất kỳ thay đổi nào trong màu sắc dây, vui lòng tham khảo nhãn gắn trên cảm biến để biết thông tin chính xác | |

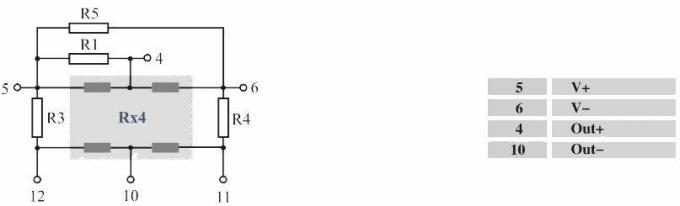

| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon phân tán khác biệt |
|

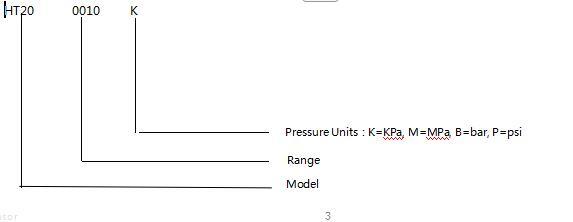

| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
