HT Series Flush Diaphragm Pressure Sensor Transmitter cho máy truyền áp công nghiệp nhiệt độ cao
Product Details
| Mô hình NO.: | BP93420-IIIF | Nguồn cung cấp điện: | 12-32VDC(24VDC) |
|---|---|---|---|
| ra ngoài: | 4-20mA Có màn hình | loại áp suất: | Máy đo, tuyệt đối, kín |
| Phạm vi: | 0-35kpa~20Mpa | Loại cấu trúc: | Cảm biến màng chắn xả |
| phương tiện đo lường: | Chất lỏng, keo đồ uống và vân vân | lớp chính xác: | 0,5% |
| phẳng: | DN25-DN50 -DN100, v.v. | Tùy chỉnh: | OEM |
| Làm nổi bật |
Cảm biến áp suất mảng niêm mạc nhiệt độ cao,Máy truyền cảm biến áp suất khẩu phần,Bộ cảm biến áp suất mảng niêm phong công nghiệp |
||
Product Description

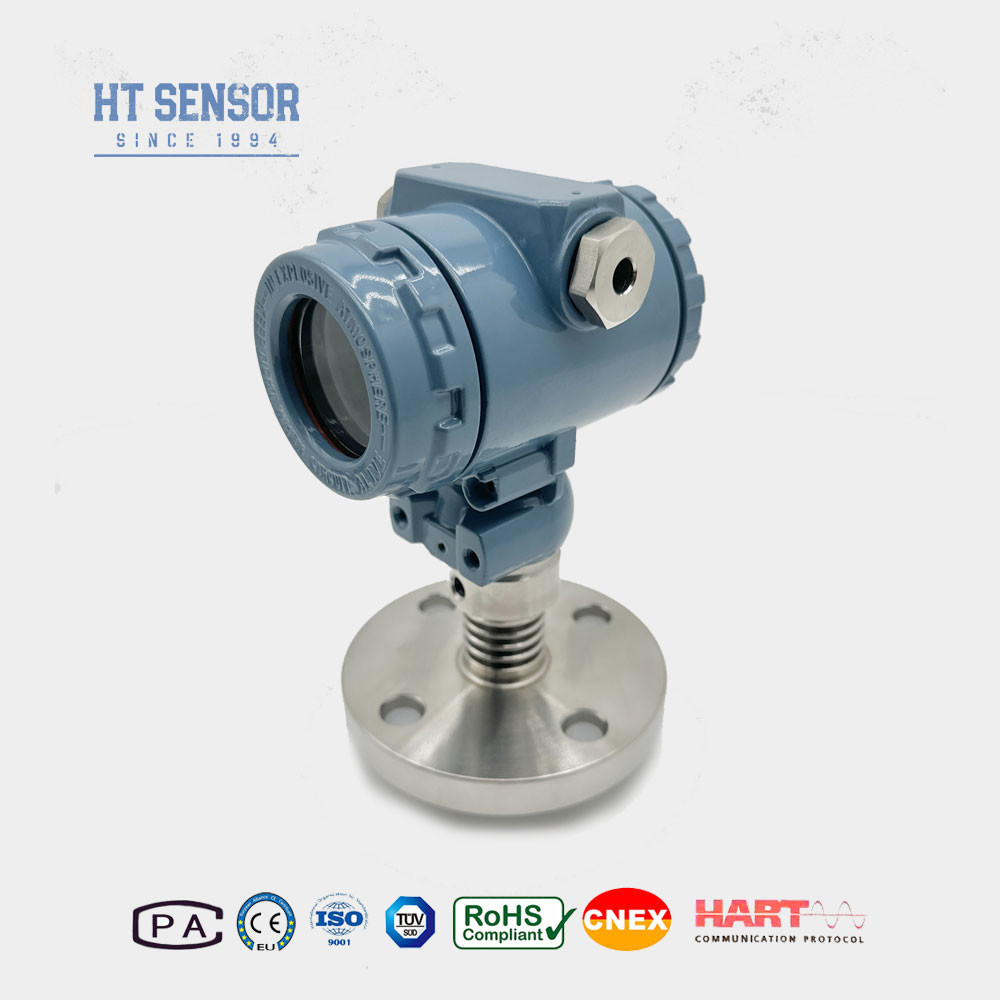

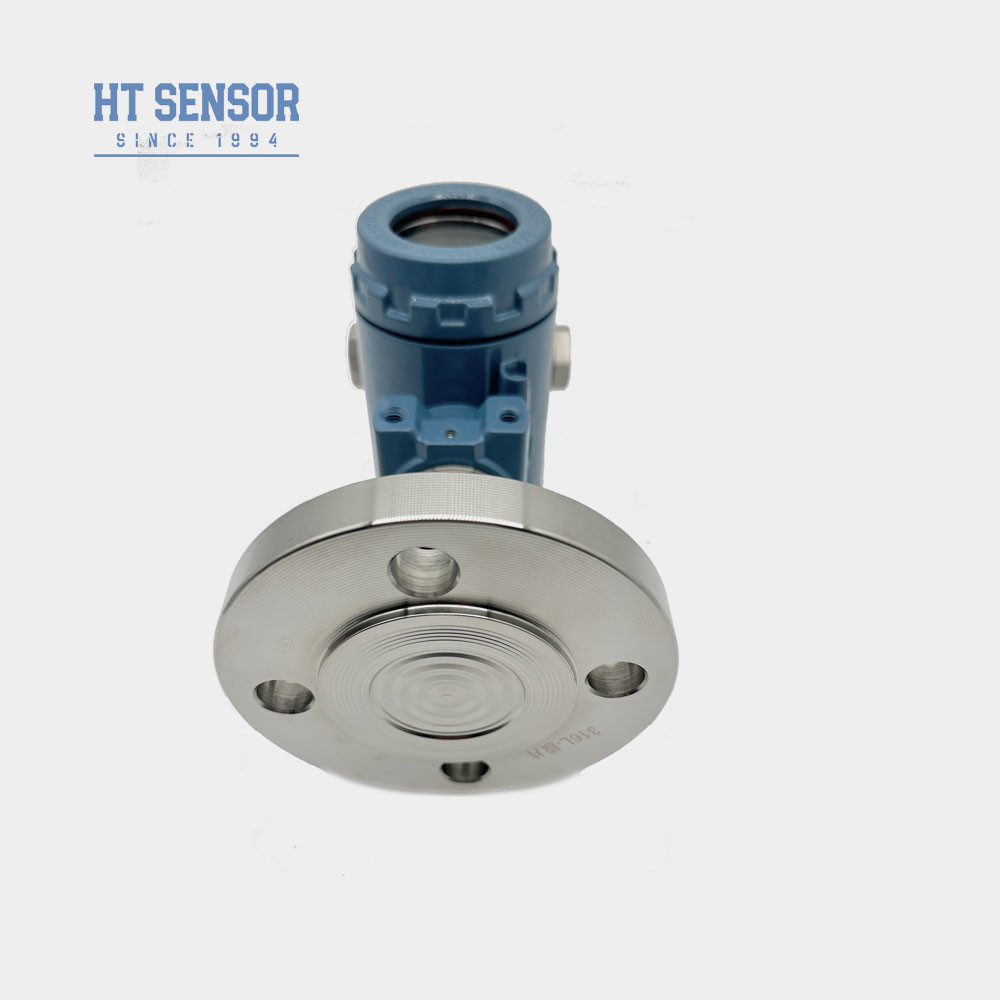

HT Series Flush Diaphragm Pressure Sensor Transmitter cho ngành công nghiệp nhiệt độ cao
Bộ truyền áp BP93420-IIIFL
Đưa ra cảm biến áp suất khẩu khẩu phần:
Máy truyền áp suất BP93420-III-FL sử dụng lõi chứa dầu bằng phim silic kháng HT series làm yếu tố đo tín hiệu.Kết nối quy trình của nó liên quan đến hàn trực tiếp của một 316L phân cách âm và phù hợp ngắt, đảm bảo đo áp suất chính xác. thợ lọc nhiệt tùy chỉnh được thiết kế để thích nghi với môi trường nhiệt độ cao. bên trong thép không gỉ,mạch xử lý tín hiệu chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩnKiểm tra nghiêm ngặt và sàng lọc tuổi tác của các thành phần, sản phẩm bán hoàn thành và sản phẩm hoàn thành đã được thực hiện để đảm bảo hiệu suất ổn định và đáng tin cậy của máy phát.
| Các thông số hiệu suất | |
| Phạm vi đo | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25°C | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70°C ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20°C~80°C |
| Nhiệt độ lưu trữ | -40°C~120°C |
| Vibration (sự rung động) | 10g,55Hz 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~4kg |
Đặc điểm của sản phẩmcảm biến áp suất khẩu phần xả:
- 1. Phạm vi đo lường rộng,Các tùy chọn giao diện áp suất khác nhau
- 2. Các tùy chọn tín hiệu đầu ra khác nhau
- 3. Điều chỉnh không và toàn diện
- 4. Độ chính xác cao, nhiều kết nối quy trình vô trùng
Các ứng dụng củacảm biến áp suất khẩu phần xả:
- Thích hợp để đo khí và chất lỏng không ăn mòn với 316L.
- Các ngành y tế, dược phẩm sinh học và vệ sinh thực phẩm để chế biến vô trùng.
- Được sử dụng trong ngành công nghiệp giấy và hóa chất, cũng như mức độ nước thải và đồ uống.
| Tín hiệu đầu ra ofcảm biến áp suất khẩu phần xả | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Giao thức liên lạc RS485 | 3.6 ~ 30V / pin | 4 dây |
| Mẹo đặt hàngfcảm biến áp suất khẩu phần xả |
- 1Đảm bảo tính tương thích: Khi chọn sản phẩm, vui lòng xác minh rằng môi trường được thử nghiệm tương thích với các bộ phận tiếp xúc của sản phẩm.
- 2Các sản phẩm chống nổ: Lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
- 3. Nguồn cung cấp điện cho màn hình: Khi đặt hàng một máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện của máy phát không nên thấp hơn 20VDC.
- 4Bảo vệ sét: Để đảm bảo hoạt động đáng tin cậy của sản phẩm,khuyên bạn nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy.
- 5. Chọn vòng niêm phong: Phạm vi nhiệt độ hoạt động danh nghĩa của vòng O cao su fluor là -20 °C đến 250 °C. Nếu nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C,nên chọn vòng niêm phong loại EPDM O.
- 6Các tùy chọn cáp: Độ dài cáp mặc định là 1,5m, và có ba loại vật liệu cáp để lựa chọn. Trừ khi được chỉ định khác, vật liệu cáp polyethylene có thể được sử dụng.Nếu cần một vật liệu cáp khác, xin vui lòng ghi trong mẫu đơn đặt hàng.
- 7. Yêu cầu đặc biệt: Trong trường hợp các yêu cầu đặc biệt, chẳng hạn như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc RF mạnh, vui lòng thông báo cho chúng tôi và chỉ ra nó trong đơn đặt hàng.
| Hướng dẫn đặt hàng củacảm biến áp suất khẩu phần xả | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ/IQT | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
Câu hỏi thường gặp củaBộ cảm biến áp suất khẩu phần xả:
Q1: Có Anh là công ty sản xuất?
A1: Chúng tôi là nhà sản xuất với hơn 29 năm kinh nghiệm.
Q2:Sản phẩm tùy chỉnh
A2: Chúng tôi cung cấp dịch vụ OEM và thiết kế tùy chỉnh.
Q3: Bảo đảm chất lượng
A3:Sản phẩm của chúng tôi có bảo hành giới hạn 12 đến 18 tháng từ ngày vận chuyển đến người mua ban đầu. Hengtong sẽ thay thế hoặc sửa chữa các sản phẩm bị lỗi miễn phí.Bảo hành này không áp dụng cho bất kỳ đơn vị đã được sửa đổi, bị lạm dụng, bị bỏ bê.
Q4: Vận chuyển và đóng gói
A4:Sản phẩm thường được vận chuyển bằng đường nhanh quốc tế bao gồm UPS,FedEx,DHL và INT cho vận chuyển trả trước,cũng có thể sử dụng tài khoản vận chuyển của bạn để thu thập,Standard xuất khẩu đóng gói,bao gồm chứng nhận kiểm tra.
Q5: Liên hệ với chúng tôi
A5: Chúng tôi có một nhóm bán hàng tích cực và có kinh nghiệm để phục vụ bạn về câu hỏi kỹ thuật và vấn đề kinh doanh. Chỉ cần để lại cho chúng tôi tin nhắn hoặc nhấp vào Dịch vụ trực tuyến.
