Bộ cảm biến áp suất pha trộn silicon piezoresistive HT19V có thể tùy chỉnh để phát hiện mức độ chất lỏng
Product Details
| Mô hình NO.: | HT19V | Loại sợi: | Không. |
|---|---|---|---|
| loại dây: | bốn dây | phương tiện đo lường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~60mpa | Sản lượng: | MV |
| loại áp suất: | G/A/S | cung cấp: | 5-10VDC |
| Mã Hs: | 9026209090 | Khả năng cung cấp: | 20000pcs/tháng |
| Loại: | Cảm biến áp suất áp điện | Vật liệu: | Thép không gỉ |
| Tùy chỉnh: | Có sẵn OEM và ODM | ||
| Làm nổi bật |
Bộ cảm biến áp suất silicon pha trộn,bộ cảm biến áp suất silicon pha trộn tùy chỉnh |
||
Product Description

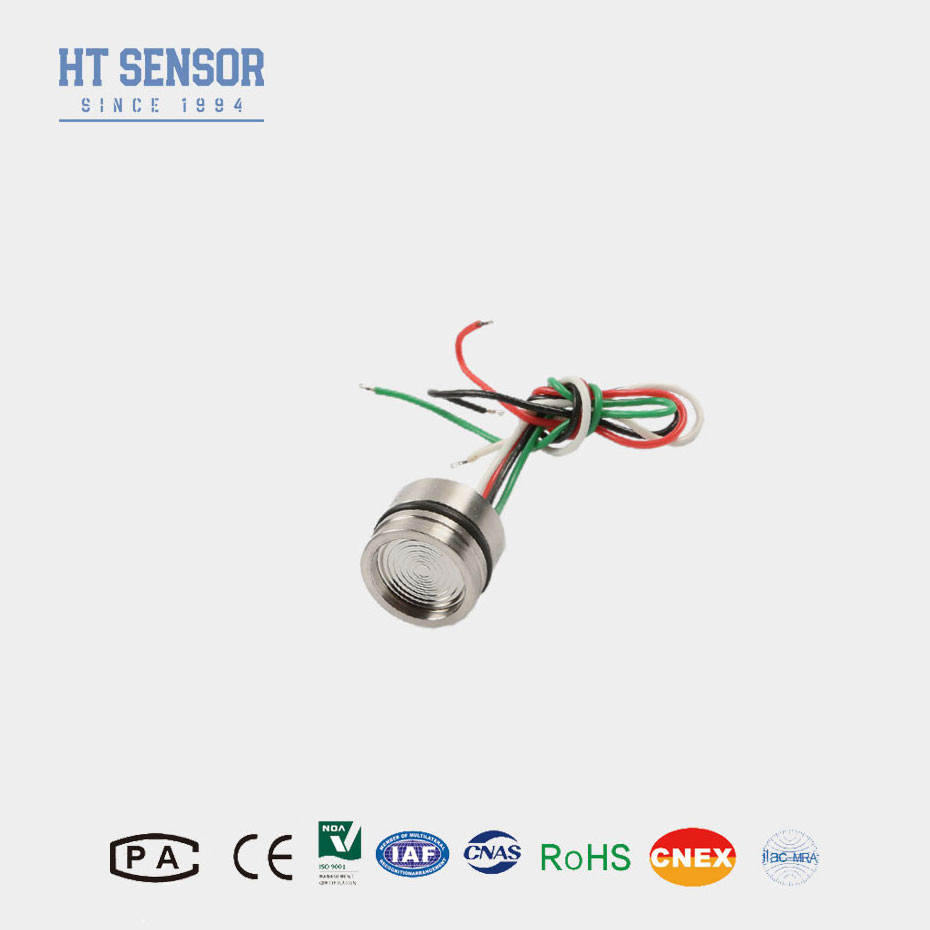

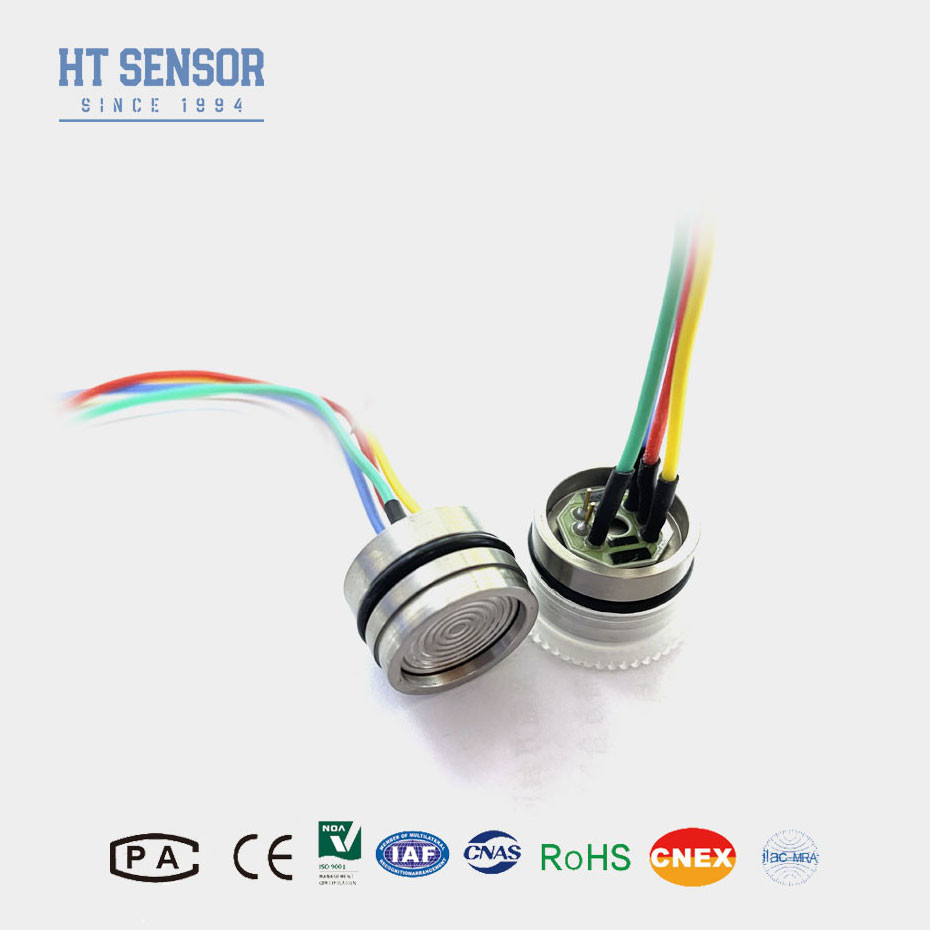

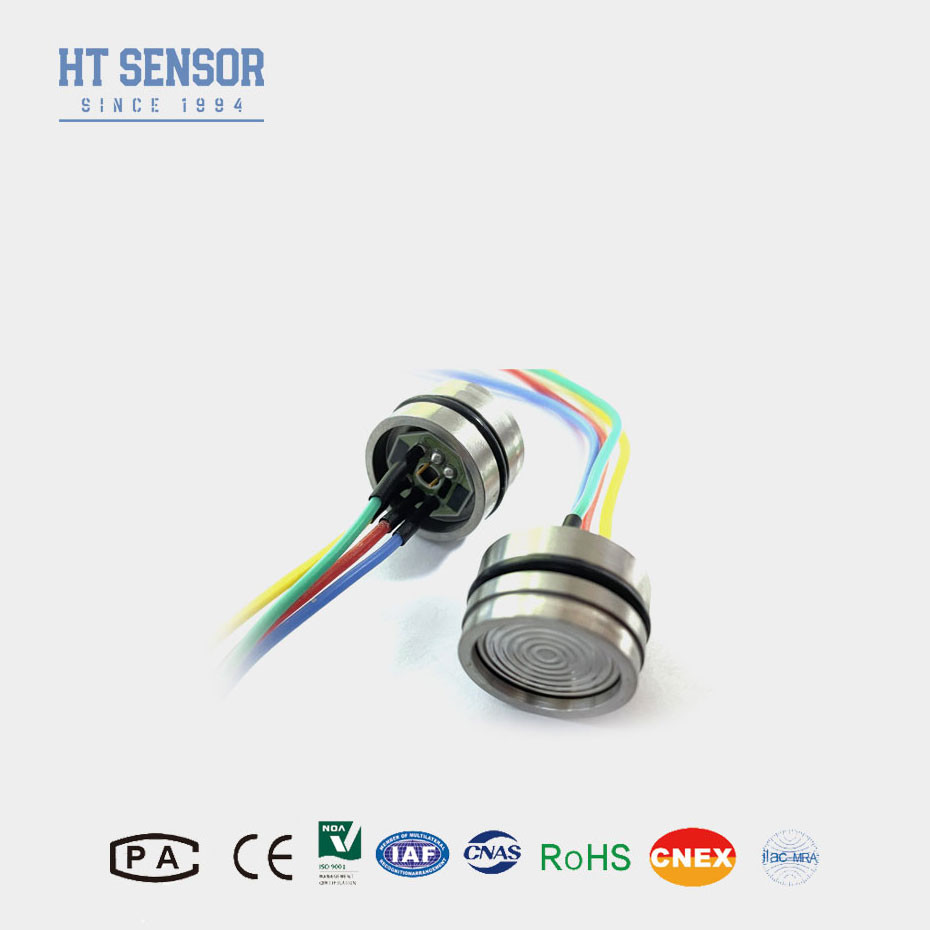

Bộ cảm biến áp suất silicon piezoresistive HT19V
giới thiệu cảm biến áp suất silicon:
HT19V Các gói cảm biến sử dụng dầu silicone để chuyển áp suất từ lớp đệm thép không gỉ 316L sang phần tử cảm biến.Một chất nền gốm được gắn vào gói có chứa các điện trở được cắt bằng laser để bù đắp nhiệt độ và điều chỉnh offsetMột kháng cự được cắt bằng laser bổ sung được bao gồm có thể được sử dụng để điều chỉnh một bộ khuếch đại chênh lệch bên ngoài và cung cấp khả năng trao đổi dải trong vòng ± 1%.
Tính năng sản phẩmcủa cảm biến áp suất silicon:
• Có thể gắn với niêm phong vòng O
• Bề mặt ướt bằng thép không gỉ
• Tăng cường
• ASIC được hiệu chỉnh
• Chất đo tuyệt đối, kín
• Tùy chọn cáp
• Điện thoại analog
• SENT Output Tùy chọn (liên hệ với nhà máy để biết chi tiết)
Ứng dụngcủa cảm biến áp suất silicon:
1- Phù hợp với 316 l thép không gỉ
2Sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất.
3Thường được sử dụng trong hệ thống làm lạnh và đo áp suất máy nén không khí.
Hiệu suất điệncủa cảm biến áp suất silicon:
1Nguồn cung cấp điện: ≤10VDC
2Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
3. Input impedance: 4KΩ ~ 20KΩ
4.Output impedance:2.5KΩ~6KΩ
5. Kết nối điện: 100mm dây nhiệt độ cao, cáp ruy
| Các thông số hiệu suấtcủa cảm biến áp suất silicon:. | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Loại | Tối đa | Đơn vị | ||||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||||
| Trung bình lấp đầy | Dầu silicon | |||||
| Trọng lượng | ~ 28g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | ||||||
| Xác định xây dựngcủa cảm biến áp suất silicon | |
| < 3,5MPaS |  |
| ≥ 3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon |
|
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
| Câu hỏi và câu trả lời |
1Bộ cảm biến áp suất là gì?
Bộ cảm biến áp suất là một thiết bị đo áp suất của khí hoặc chất lỏng.Nó chuyển đổi áp suất vật lý thành tín hiệu điện có thể được đọc và xử lý bởi hệ thống điều khiển hoặc thiết bị giám sát.
2Bộ cảm biến áp suất hoạt động như thế nào?
Các cảm biến áp suất hoạt động bằng cách sử dụng các công nghệ khác nhau, chẳng hạn như các yếu tố piezoresistive, capacitive hoặc piezoelectric, để phát hiện sự thay đổi áp suất.nó gây ra một sự thay đổi trong các tính chất vật lý của các yếu tố cảm biến, sau đó được chuyển đổi thành tín hiệu điện tỷ lệ với áp suất.
3Các loại cảm biến áp suất là gì?
Cảm biến áp suất chống đập: Sử dụng hiệu ứng chống đập trong vật liệu như silic để đo áp suất.
Các cảm biến áp suất dung lượng: đo lường sự thay đổi trong dung lượng do biến dạng của một khẩu phần dưới áp suất.
Cảm biến áp suất Piezoelectric: Sử dụng vật liệu tạo điện tích để đáp ứng căng thẳng cơ học được áp dụng.
Cảm biến áp suất quang học: Sử dụng điều chế ánh sáng để đo thay đổi áp suất.
Cảm biến áp suất cộng hưởng: đo áp suất bằng cách phát hiện thay đổi tần số cộng hưởng của một phần tử cảm biến.
