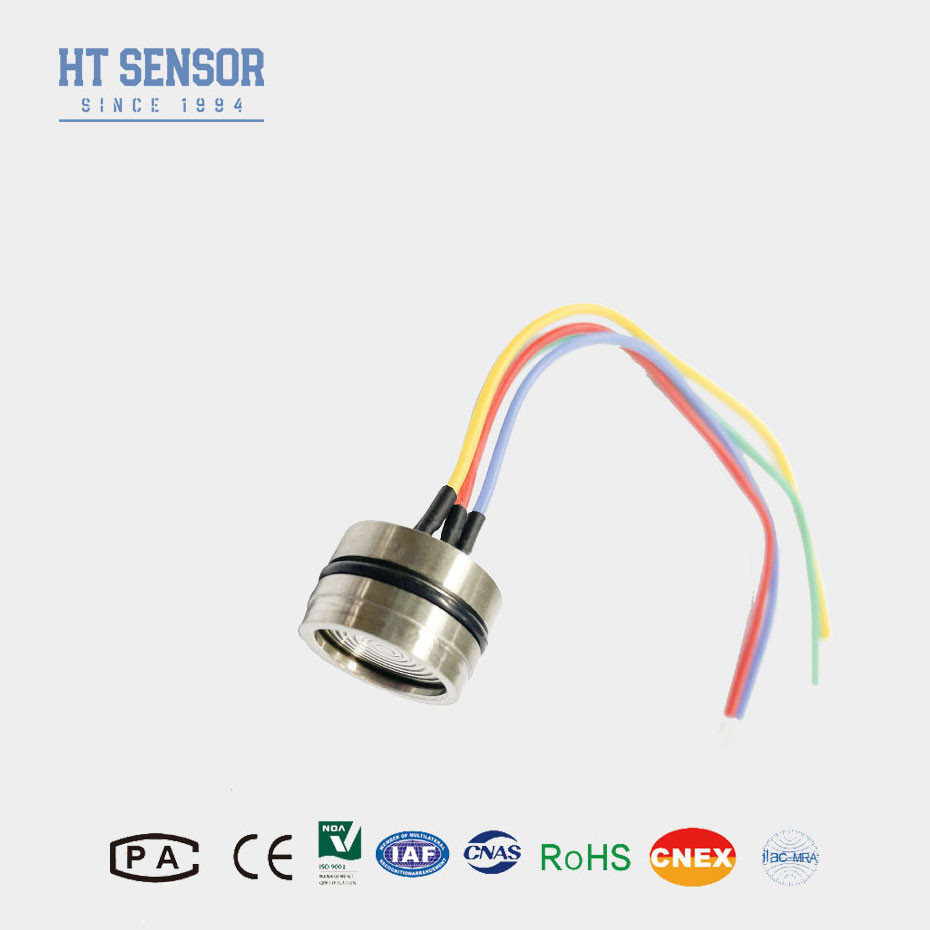

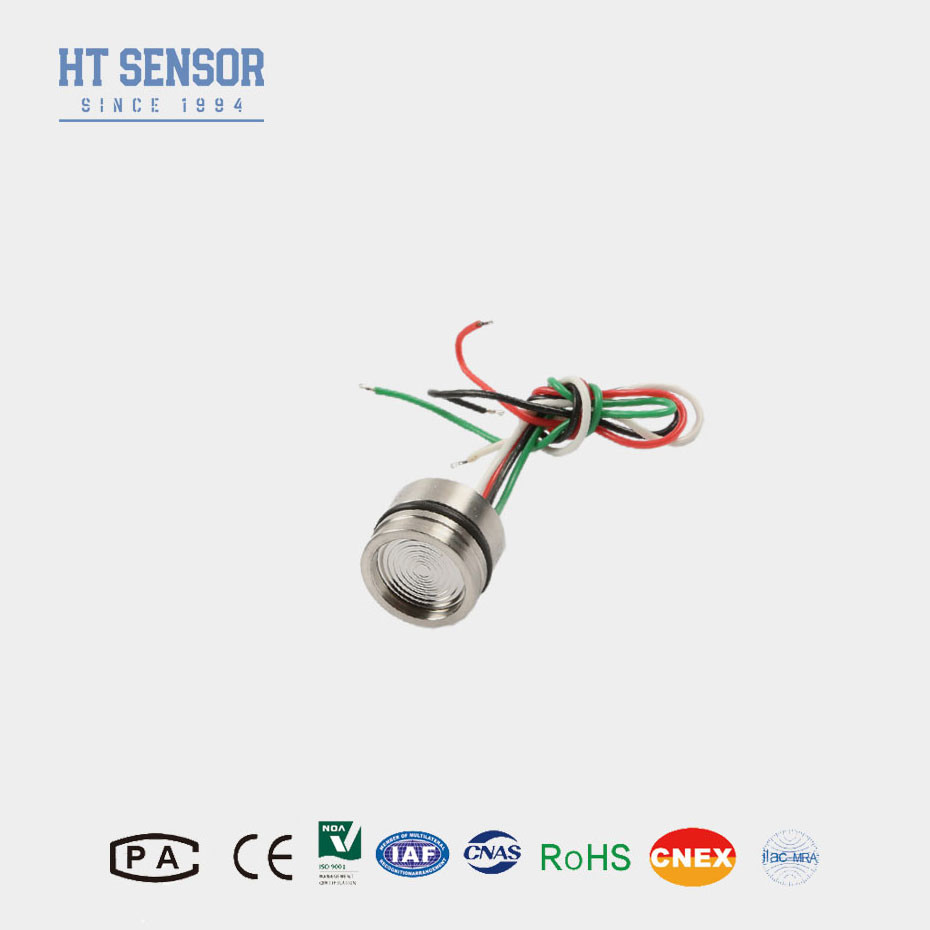

HT19V Diffusion Silicon Piezoresistive Pressure Sensor 10VDC Liquid Level Sensor
Product Details
| Mô hình NO.: | HT19V | Loại sợi: | Không. |
|---|---|---|---|
| loại dây: | bốn dây | phương tiện đo lường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~60mpa | Sản lượng: | MV |
| loại áp suất: | G/A/S | cung cấp: | 5-10VDC |
| Mã Hs: | 9026209090 | Khả năng cung cấp: | 20000pcs/tháng |
| Loại: | Cảm biến áp suất áp điện | Vật liệu: | Thép không gỉ |
| Tùy chỉnh: | Có sẵn OEM và ODM | ||
| Làm nổi bật |
HT19V Diffusion Silicon Piezoresistive Pressure Sensor,Bộ cảm biến áp suất silicon piezoresistive 10VDC,Cảm biến mức độ chất lỏng 10VDC |
||
Product Description
Bộ cảm biến áp suất silicon piezoresistive HT19V
giới thiệu cảm biến áp suất silicon:

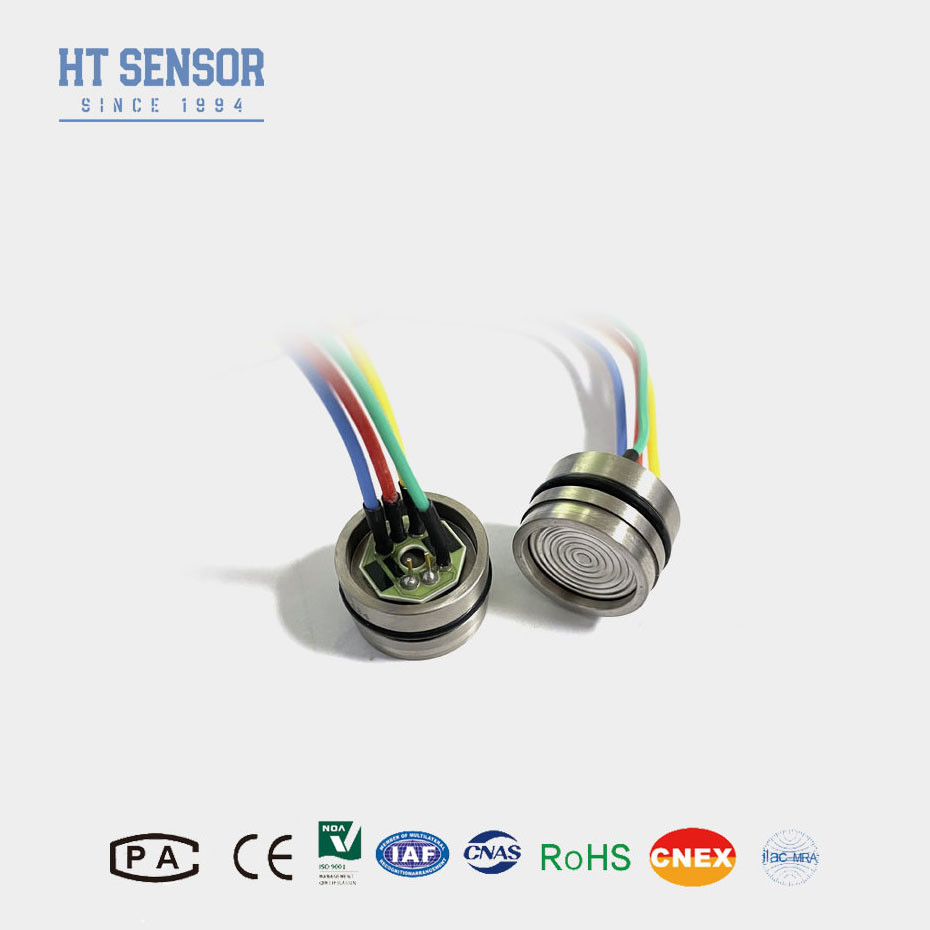

HT19V Các gói cảm biến sử dụng dầu silicone để chuyển áp suất từ lớp đệm thép không gỉ 316L sang phần tử cảm biến.Một chất nền gốm được gắn vào gói có chứa các điện trở được cắt bằng laser để bù đắp nhiệt độ và điều chỉnh offsetMột kháng cự được cắt bằng laser bổ sung được bao gồm có thể được sử dụng để điều chỉnh một bộ khuếch đại chênh lệch bên ngoài và cung cấp khả năng trao đổi dải trong vòng ± 1%.
Tính năng sản phẩmcủa cảm biến áp suất silicon:
1Các mạch phim dày được sử dụng để bù đắp nhiệt độ và chỉnh sửa offset bằng không.
2. độ tin cậy cao, ổn định tốt.
3Nguồn cung cấp điện áp không đổi, đầu ra chuẩn.
Ứng dụngcủa cảm biến áp suất silicon:
1- Phù hợp với 316 l thép không gỉ
2Sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất.
3Thường được sử dụng trong hệ thống làm lạnh và đo áp suất máy nén không khí.
Hiệu suất điệncủa cảm biến áp suất silicon:
1Nguồn cung cấp điện: ≤10VDC
2Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
3. Input impedance: 4KΩ ~ 20KΩ
4.Output impedance:2.5KΩ~6KΩ
5. Kết nối điện: 100mm dây nhiệt độ cao, cáp ruy
| Các thông số hiệu suấtcủa cảm biến áp suất silicon:. | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Loại | Tối đa | Đơn vị | ||||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||||
| Trung bình lấp đầy | Dầu silicon | |||||
| Trọng lượng | ~ 28g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | ||||||
| Xác định xây dựngcủa cảm biến áp suất silicon | |
| < 3,5MPaS |  |
| ≥ 3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon |
|
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
| Câu hỏi và câu trả lời |
.
.
