19mm 1.5mA 100mv Diffused Silicon Pressure Sensor Bộ biến áp chống đập
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | -100kpa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | cung cấp: | 1,5mA |
| Sản lượng: | 100mv+-30mv | Có thể lựa chọn: | Sợi silicon bốn màu hoặc chân bọc vàng |
| Mô hình: | HT19 | Cao: | 12mm |
| Dầu: | silic khuếch tán | Sợi: | Không. |
| Làm nổi bật |
Cảm biến áp suất Silicon phân tán,1Bộ cảm biến áp suất silicon 0,5mA |
||
Product Description

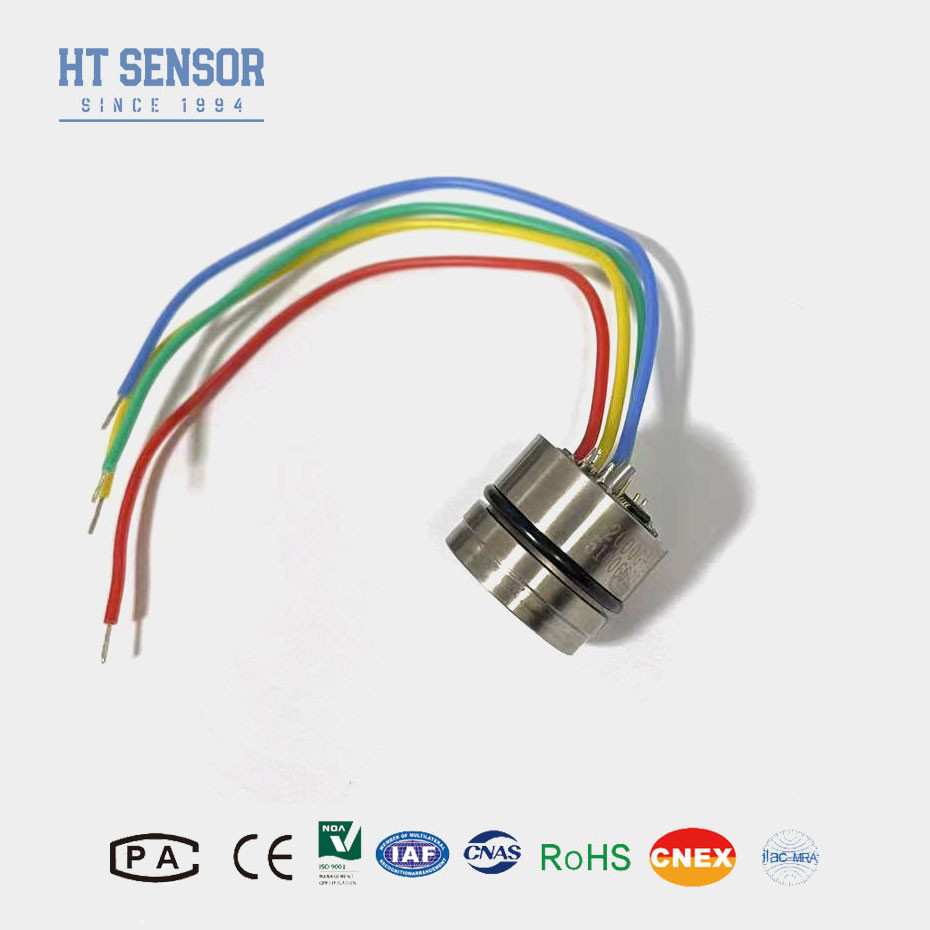

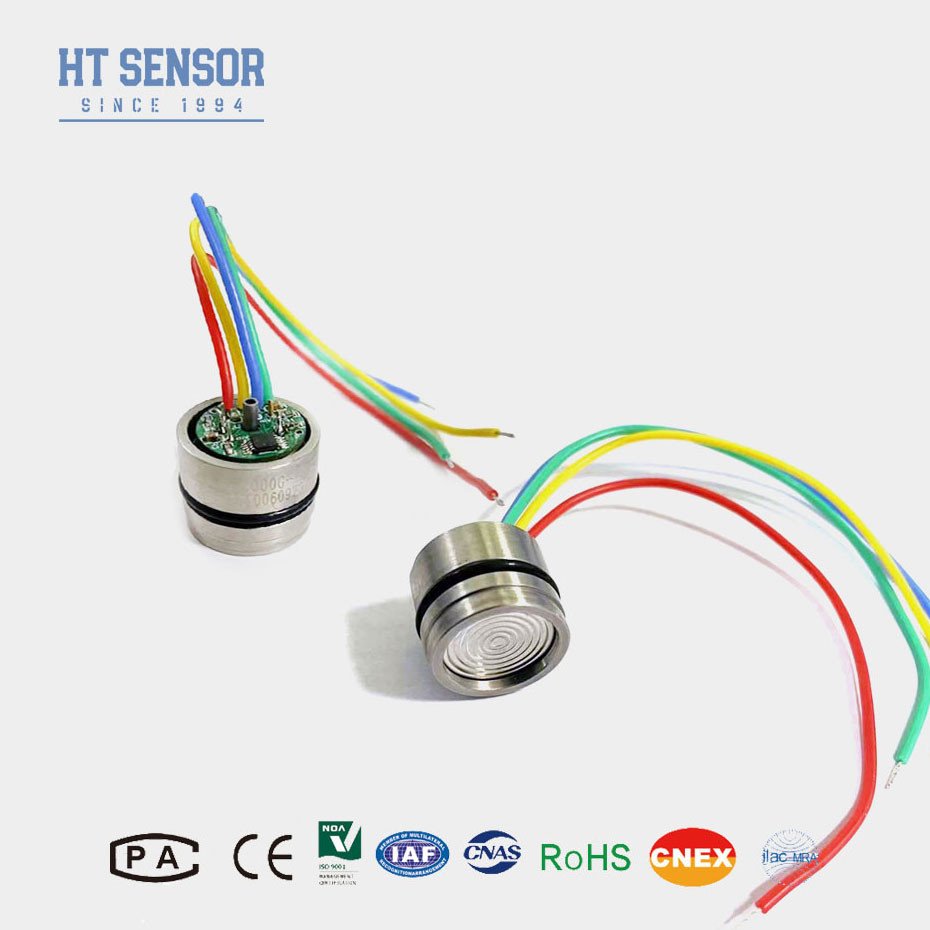

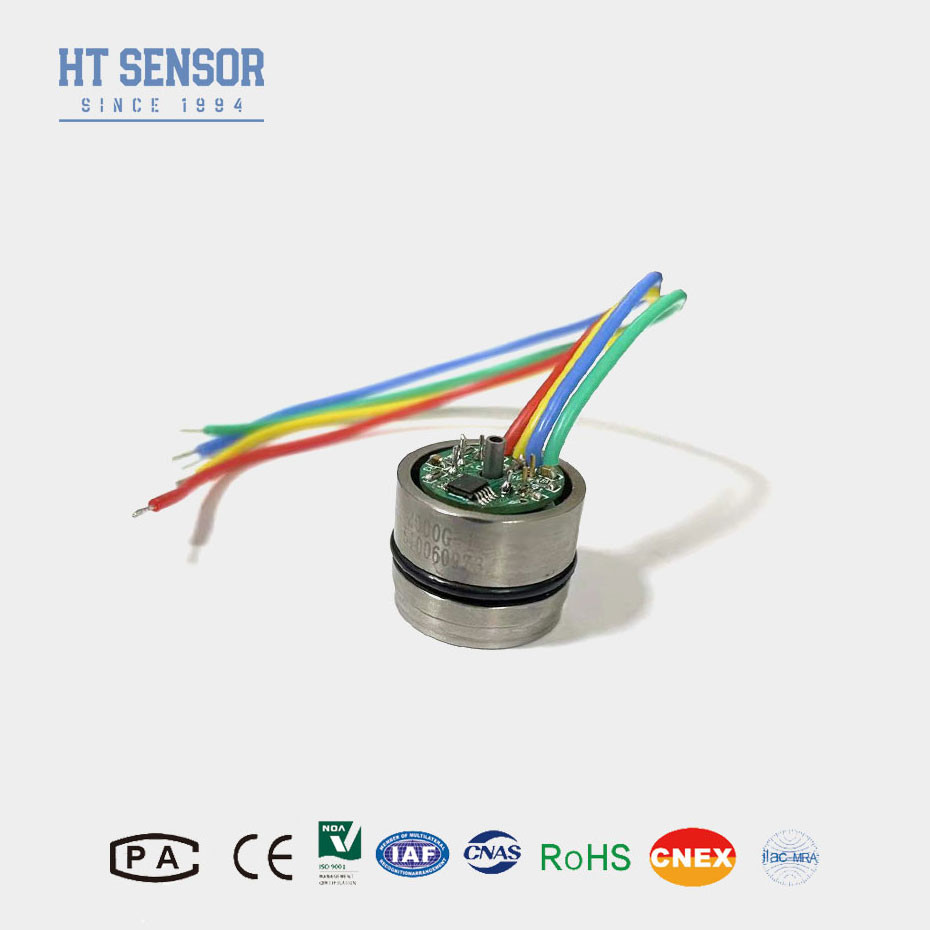

19mm Diffused Silicon Pressure Sensor cảm biến áp suất Piezoresistive
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất silicon piezoresistive HT19, thành phần chính là một yếu tố cảm biến silicon lan rộng ổn định cao.Các gói cảm biến sử dụng dầu silicone để chuyển áp lực từ một 316L thép không gỉ ngăn chắn đến các yếu tố cảm biếnChúng có một loạt các kết nối áp suất để cho phép sử dụng trong một loạt các thiết bị OEM (Original Equipment Manufacturer) cảm biến áp suất để sử dụng trong một loạt các cảm biến áp suất
các ứng dụng trong đó chất lỏng hoặc khí ăn mòn được theo dõi.
Đặc điểm của sản phẩmcảm biến áp suất silicon:
•Kích thước nhỏ
• Công nghệ bán dẫn đáng tin cậy
• Định chuẩn và bù nhiệt độ
• Áp suất tuyệt đối và áp suất đo
• Các cảm biến tách biệt, tương thích với chân không
• Chi phí thấp
Ứng dụngcủa cảm biến áp suất silicon:
2Hệ thống kiểm soát quy trình
3.Tự động hóa công nghiệp và kiểm soát dòng chảy
4. Máy hiệu suất áp suất
Dữ liệu điện của cảm biến áp suất silicon
Cung cấp:1.5mADC Kháng input:3KΩ~6KΩ
Kháng thoát:2.5KΩ~6KΩ Kháng cách nhiệt:≥100MΩ/50VDC
Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Thông số kỹ thuật hiệu suất của cảm biến áp suất silicon
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Bạn cung cấp: 1,5mA Nhiệt độ: 25°C
Cấu trúc
FQA:
1Bộ cảm biến áp suất là gì?
Bộ cảm biến áp suất là một thiết bị đo áp suất của khí hoặc chất lỏng.Nó chuyển đổi áp suất vật lý thành tín hiệu điện có thể được đọc và xử lý bởi hệ thống điều khiển hoặc thiết bị giám sát.
2Bộ cảm biến áp suất hoạt động như thế nào?
Các cảm biến áp suất hoạt động bằng cách sử dụng các công nghệ khác nhau, chẳng hạn như các yếu tố piezoresistive, capacitive hoặc piezoelectric, để phát hiện sự thay đổi áp suất.nó gây ra một sự thay đổi trong các tính chất vật lý của các yếu tố cảm biến, sau đó được chuyển đổi thành tín hiệu điện tỷ lệ với áp suất.
3Các loại cảm biến áp suất là gì?
Cảm biến áp suất chống đập: Sử dụng hiệu ứng chống đập trong vật liệu như silic để đo áp suất.
Các cảm biến áp suất dung lượng: đo lường sự thay đổi trong dung lượng do biến dạng của một khẩu phần dưới áp suất.
Cảm biến áp suất Piezoelectric: Sử dụng vật liệu tạo điện tích để đáp ứng căng thẳng cơ học được áp dụng.
Cảm biến áp suất quang học: Sử dụng điều chế ánh sáng để đo thay đổi áp suất.
Cảm biến áp suất cộng hưởng: đo áp suất bằng cách phát hiện thay đổi tần số cộng hưởng của một phần tử cảm biến.
4Sự khác biệt giữa cảm biến áp suất tuyệt đối, đo và áp suất chênh lệch là gì?
Cảm biến áp suất tuyệt đối: đo áp suất tương đối với chân không hoàn hảo.
Các cảm biến áp suất đo: đo áp suất tương đối với áp suất khí quyển.
Cảm biến áp suất khác biệt: đo sự khác biệt giữa hai điểm áp suất.
5Những yếu tố nào tôi nên xem xét khi chọn cảm biến áp suất?
