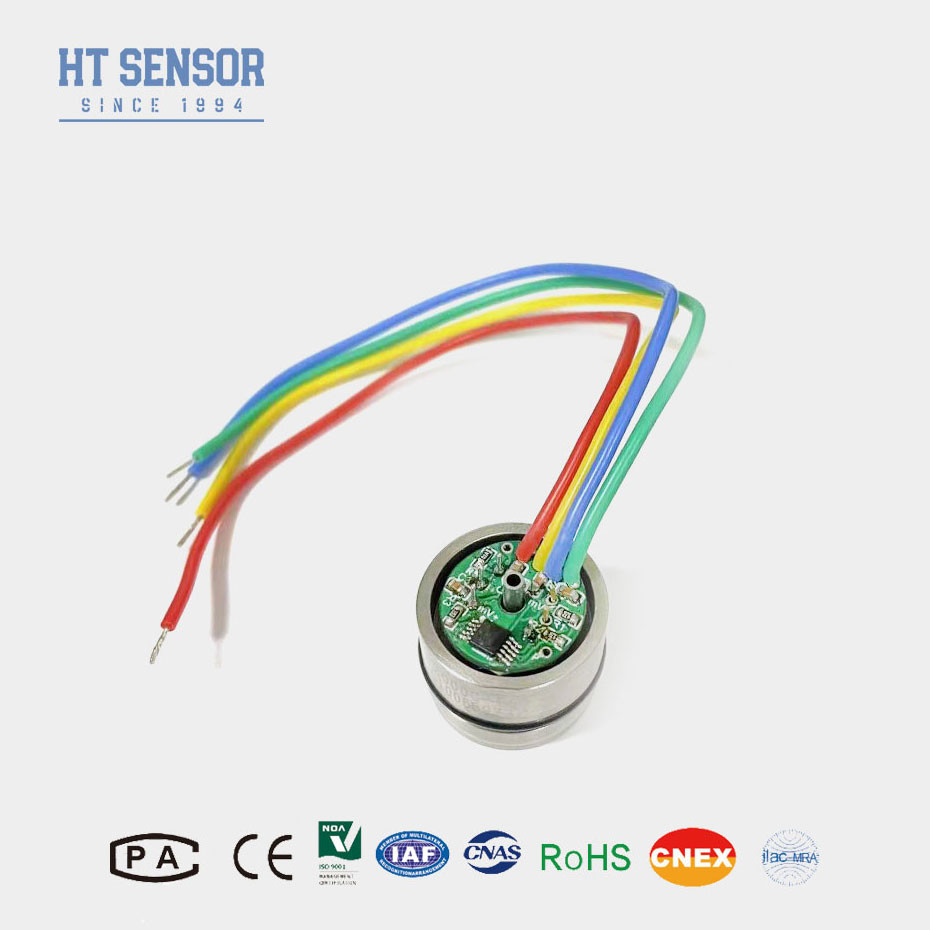

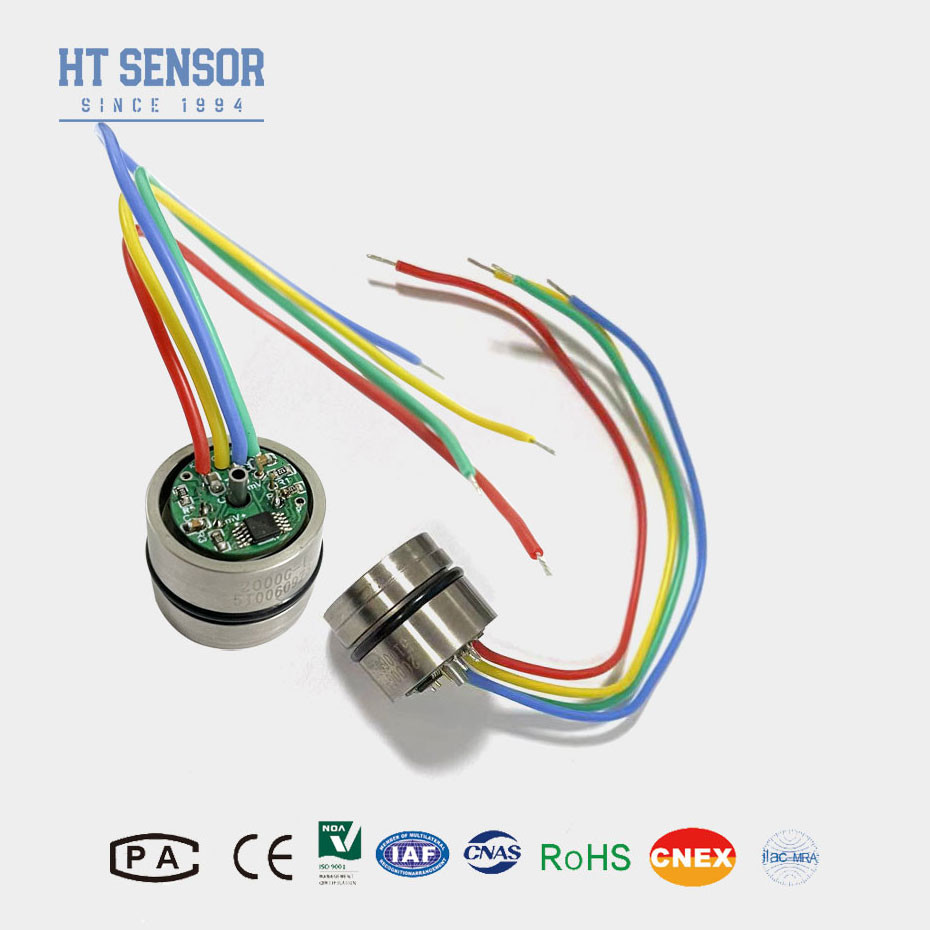

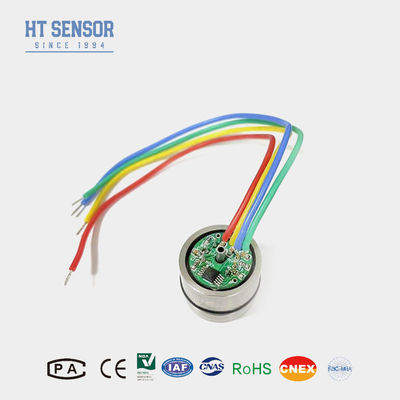

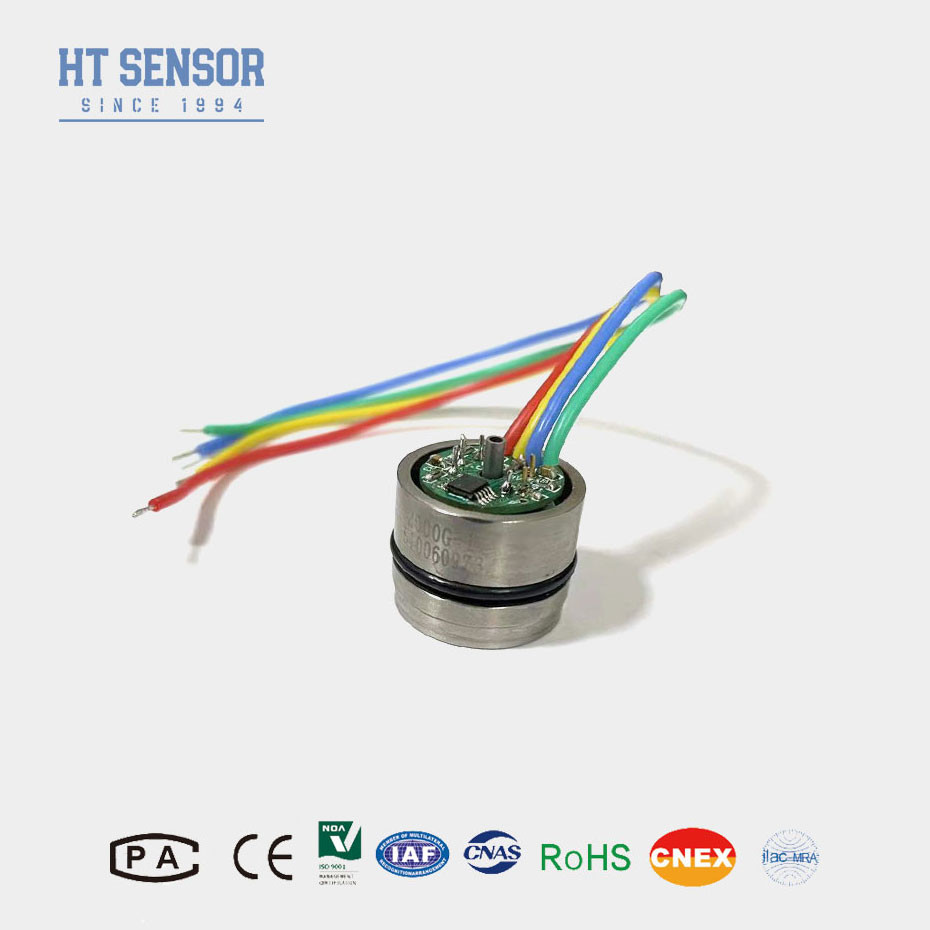

Cảm biến áp suất Piezoresistive Silicon phân tán 19mm cho các ứng dụng phạm vi -100kpa
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | -100kpa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | cung cấp: | 1,5mA |
| Sản lượng: | 100mv+-30mv | Có thể lựa chọn: | Sợi silicon bốn màu hoặc chân bọc vàng |
| Mô hình: | HT19 | Cao: | 12mm |
| Dầu: | silic khuếch tán | Sợi: | Không. |
| Làm nổi bật |
Cảm biến áp suất Piezoresistive Silicon khuếch tán,Bộ cảm biến áp suất silicon 19mm,- 100kpa Silicon Piezoresistive Pressure Sensor |
||
Product Description
19mm Diffused Silicon Pressure Sensor cảm biến áp suất Piezoresistive
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất silicon piezoresistive HT19, thành phần chính là một yếu tố cảm biến silicon lan rộng ổn định cao.Các gói cảm biến sử dụng dầu silicone để chuyển áp lực từ một 316L thép không gỉ ngăn chắn đến các yếu tố cảm biến. cảm biến áp suất piezoresistive áp dụng chip áp suất silicon tiên tiến quốc tế với độ ổn định cao và độ chính xác cao, áp dụng cơ sở ngâm với thiết kế căng thẳng tối ưu và được sản xuất bởi SMT,kết nối dây vàng, hàn kính, bôi dầu chân không cao, giảm căng thẳng chu kỳ áp suất, lão hóa nhiệt độ cao, bù nhiệt độ và các quy trình khác.Kinh nghiệm sản xuất và đổi mới công nghệ, các sản phẩm có sự ổn định và hiệu suất tuyệt vời, và được người dùng công nhận rộng rãi.
Đặc điểm của sản phẩmcảm biến áp suất silicon:
- Phạm vi đo rộng:0~10KPa~100MPa
- Full316LSS, Full Titanium hoặc Hastelloy membrane
- Nắp O-ring
- Độ chính xác và ổn định cao
Ứng dụng của cảm biến áp suất silicon:
- Áp suất đo khí và chất lỏng
- khai thác dầu mỏ
- Cung cấp nước, cung cấp nước nóng cho thành phố
- Hệ thống điều khiển quy trình
- Kiểm tra hàng không và hàng hải
- Áp lực thủy lực
Dữ liệu điện của cảm biến áp suất silicon
Cung cấp:1.5mADC Kháng input:3KΩ~6KΩ
Kháng thoát:2.5KΩ~6KΩ Kháng cách nhiệt:≥100MΩ/50VDC
Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Thông số kỹ thuật hiệu suất của cảm biến áp suất silicon
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Bạn cung cấp: 1,5mA Nhiệt độ: 25°C
Cấu trúc
Lưu ý:
1. Chú ý đến sự phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
FQA:
1.Q: Các tính năng của cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, bền và hiệu suất tuyệt vời.
2.Q: Tôi có thể tùy chỉnh các thông số kỹ thuật đặc biệt?
A: Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể.
3.Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 cảm biến áp suất mỗi tháng, vì vậy chúng tôi hoàn toàn có khả năng đáp ứng nhu cầu của đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ
4.Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
5.Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác dài hạn
6.Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và sau khi bán hàng của chúng tôi sẽ trả lời với câu hỏi của bạn trong 24 giờ, hướng dẫn từ xa bằng mạng PC luôn có sẵn.
