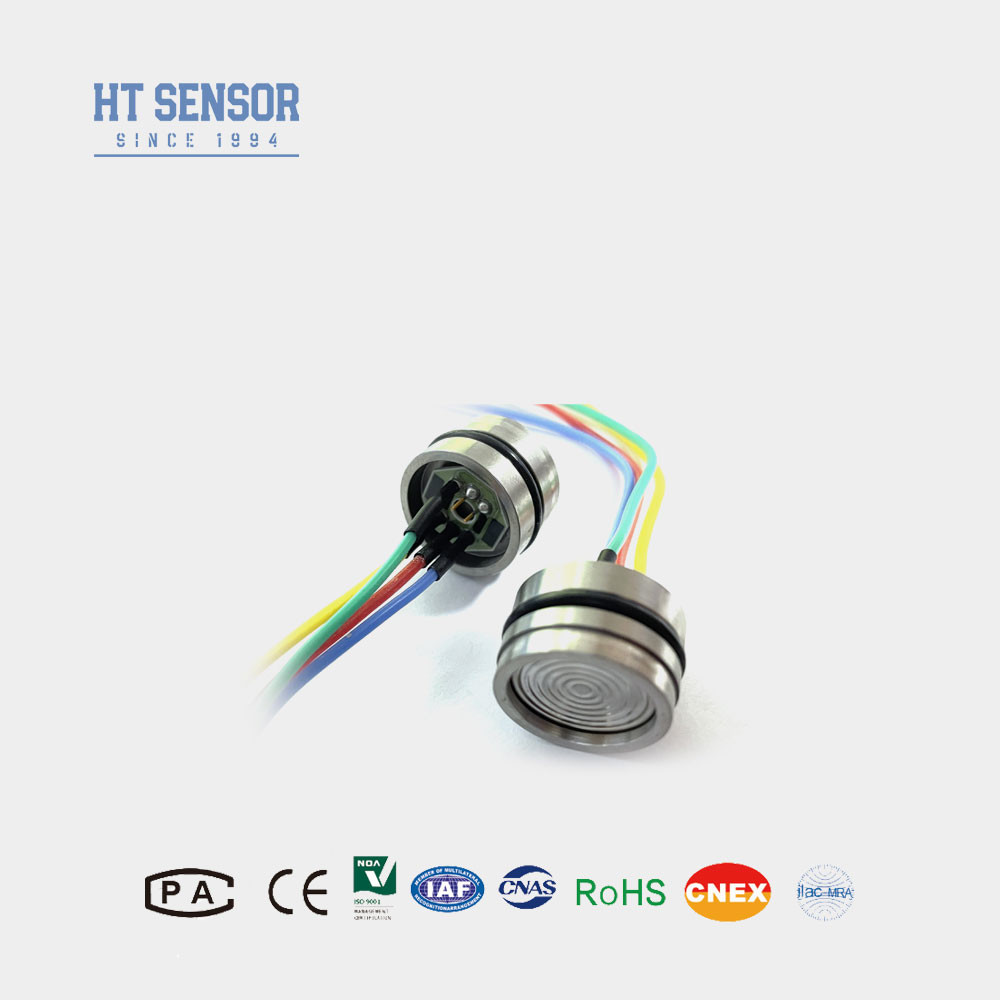

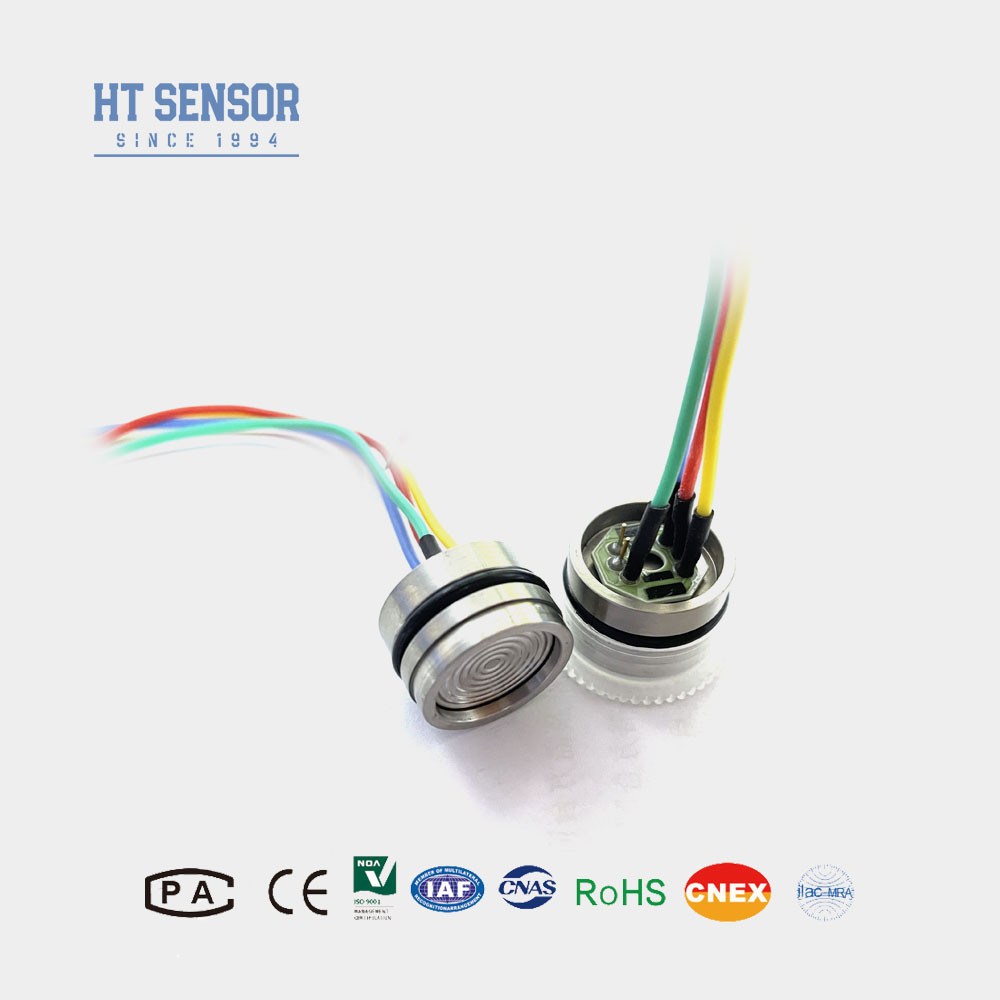

HT19 pin cảm biến áp suất silicon chống thấm để đo độ chính xác cao cảm biến áp suất
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | 10kpa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | Cung cấp: | 1,5mA (0,4-2,0mA) |
| OEM: | Đúng | Có thể lựa chọn: | Pin mạ vàng hoặc dây silicon bốn màu |
| Người mẫu: | HT19 | Cao: | 12mm /15mm |
| Dầu: | silicon phân tán | Chủ đề: | KHÔNG |
| Làm nổi bật |
Phòng pin cảm biến áp suất silicon,Cảm biến áp suất silicon chính xác cao,HT19 Bộ cảm biến áp suất silicon chống thấm |
||
Product Description
HT19 pin cảm biến áp suất silicon chống thấm để đo độ chính xác cao cảm biến áp suất
HT19 Áp lực siliconCảm biến
Đưa ra cảm biến áp suất silicon chứa dầu:
Thiết kế tối ưu hóa căng thẳng tiên tiến
- Bộ cảm biến sử dụng thiết kế căng thẳng tối ưu trong cơ sở ngâm, cung cấp sự ổn định và chính xác cao hơn.
- SMT tiên tiến (Công nghệ lắp đặt bề mặt), liên kết dây vàng và các quy trình hàn kính bao bì được sử dụng để đảm bảo hiệu suất đáng tin cậy.
- Lớp phủ chân không cao, loại bỏ căng thẳng chu kỳ áp suất và điều trị lão hóa ở nhiệt độ cao tiếp tục cải thiện sự ổn định và khả năng lặp lại của cảm biến.
Đặc điểm của sản phẩmcảm biến áp suất silicon chứa dầu:
- Phạm vi đo rộng:0~10KPa~100Mpa
- Đơn vị cảm biến silicon piezoresistive
- Full316LSS, Full Titanium hoặc Hastelloy membrane
- Nắp O-ring
- Độ chính xác và ổn định cao.
Ứng dụng của cảm biến áp suất silicon chứa dầu:
- Áp suất đo khí và chất lỏng
- khai thác dầu mỏ
- Cung cấp nước, cung cấp nước nóng cho thành phố
- Hệ thống điều khiển quy trình
- Kiểm tra hàng không và hàng hải
- Áp lực thủy lực
Dữ liệu điện của cảm biến áp suất silicon
- Cung cấp:1.5mADC
- Kháng input: 3KΩ ~ 6KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kháng cách nhiệt:≥100MΩ/50VDC
- Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
- Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Hiệu suất Thông số kỹ thuật của cảm biến áp suất silicon chứa dầu
| Các thông số hiệu suất: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Nhiệt độ hoạt động | -20 ¢80 | °C | |||
| Nhiệt độ lưu trữ | -40 ¢125 | °C | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | 28g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: Điện liên tục 1,5mA và nhiệt độ môi trường 25°C | |||||
Cấu trúc
Lưu ý:
1Trong quá trình lắp ráp, hãy chú ý đến sự phối hợp của kích thước lõi và nhà máy phát để đạt được độ kín không khí cần thiết.
2Trong quá trình lắp ráp nhà, đảm bảo rằng nó được thẳng hàng và áp dụng áp lực ngay để tránh tắc nghẽn hoặc làm hỏng tấm bồi thường.
3Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu khoang (316L), nên cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để tránh biến dạng hoặc đâm mảng cảm biến và làm hỏng lõi.
5. Giữ cổng áp suất của lõi đo mở cho khí quyển để ngăn chặn nước, hơi nước hoặc môi trường ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
6Nếu có bất kỳ thay đổi nào trong chân, vui lòng tham khảo nhãn trên sản phẩm thực tế.
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất tới 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi hoàn toàn có khả năng đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
5. Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác dài hạn.
6. Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và sau khi bán hàng của chúng tôi sẽ trả lời với câu hỏi của bạn trong 24 giờ, hướng dẫn từ xa bằng mạng PC luôn có sẵn.
