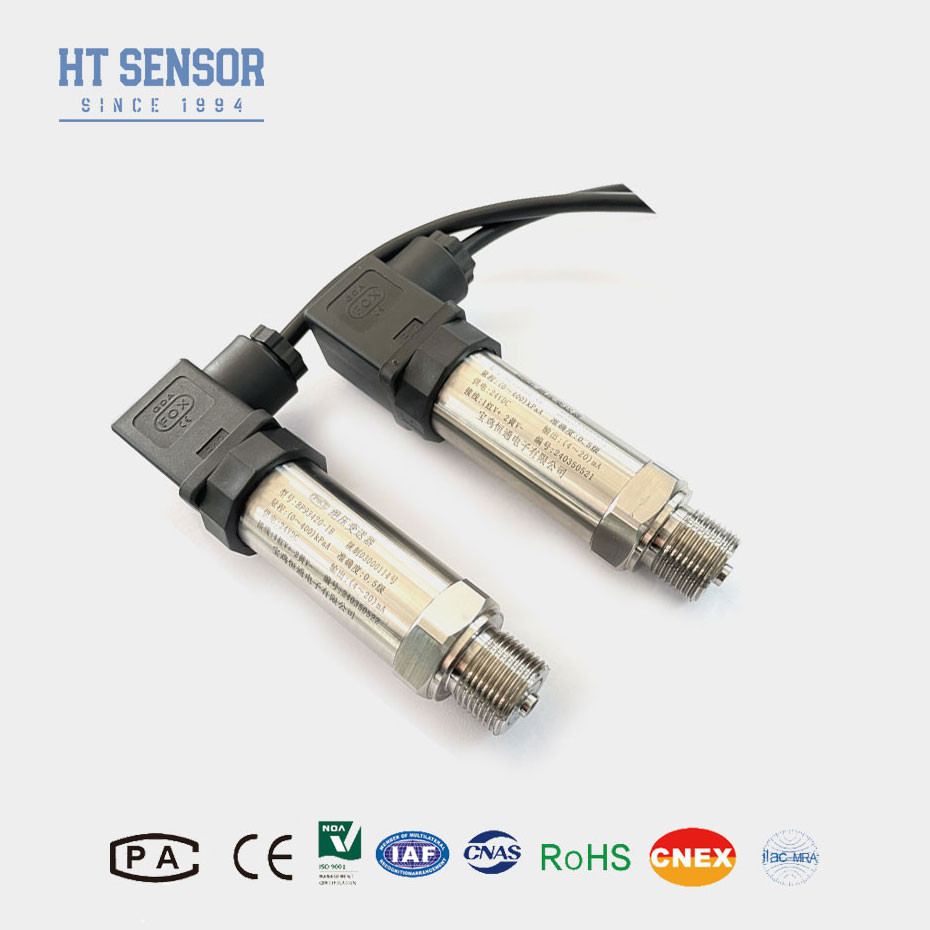

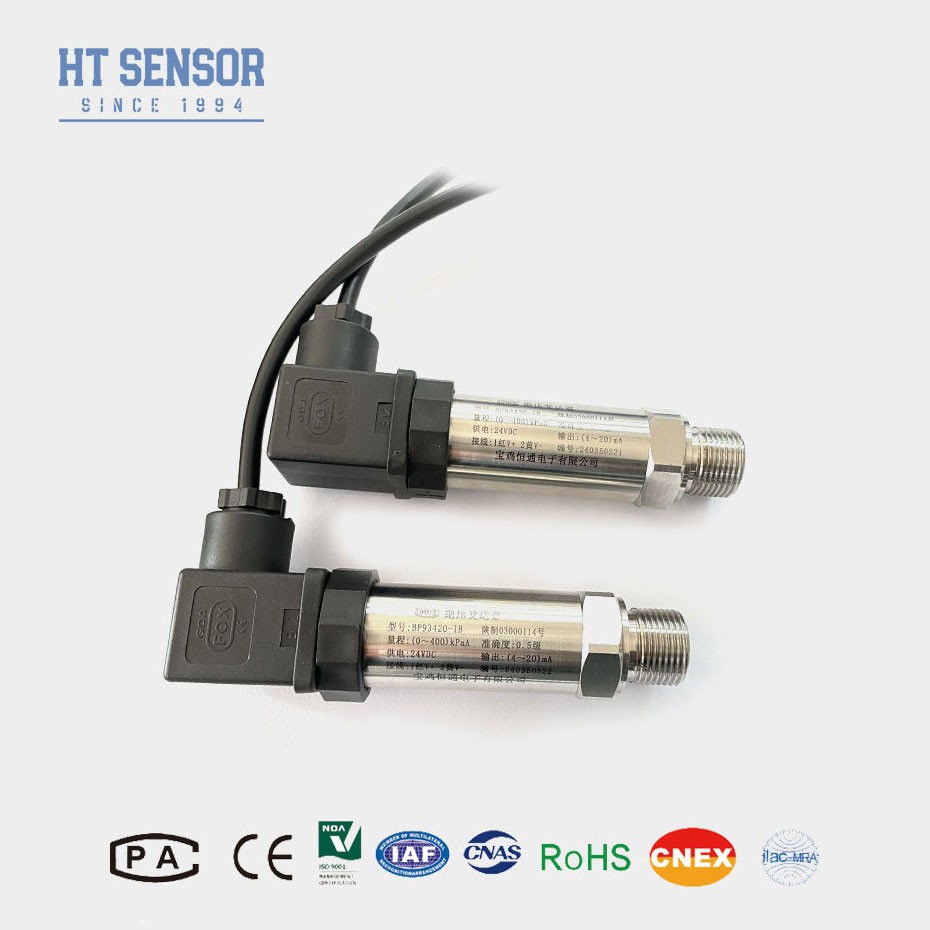

BP93420-IB Bộ cảm biến áp suất Silicon khuếch tán Bộ truyền áp suất chính xác cao
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Làm nổi bật |
Cảm biến áp suất Silicon phân tán,Bộ cảm biến áp suất silicon BP93420-IB,Cảm biến áp suất silicon chính xác cao |
||
Product Description
BP93420IBMáy truyền áp suất Silicon phân tán chính xác cao
Lời giới thiệu:
BP93420IB Cảm biến áp suất silicon khuếch tán là một loại thiết bị cảm biến áp suất sử dụng công nghệ silicon khuếch tán để đo thay đổi áp suất.Những cảm biến này bao gồm một lớp silicon mỏng mà biến dạng dưới áp lựcSự thay đổi này sau đó được chuyển thành một tín hiệu điện, có thể được xử lý và giải thích để xác định áp suất áp dụng.Công nghệ bù đắp kỹ thuật số sau đó được sử dụng để hiệu chỉnh nhiệt độ, tính tuyến tính, sự biến động và khả năng lặp lại của cảm biến tại nhiều điểm.Một trong những lợi thế chính của các cảm biến áp suất silicon khuếch tán là độ nhạy cao và độ chính xác trong đo áp suất.làm cho chúng phù hợp với một loạt các ứng dụng, trong đó việc giám sát áp suất chính xác là điều cần thiết.
Tính năng sản phẩm
1. Độ chính xác cao
2. Phạm vi áp suất rộng
3. Thời gian phản ứng nhanh
4. Kích thước nhỏ gọn
5. Tiêu thụ năng lượng thấp
6. Sự tuyến tính tuyệt vời
Ứng dụngcủa cảm biến truyền áp suất:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2.Các cảm biến áp suất silicon khuếch tán cung cấp một giải pháp đáng tin cậy và hiệu quả về chi phí để đo áp suất trong các ứng dụng công nghiệp, ô tô, hàng không vũ trụ và y tế khác nhau,cung cấp dữ liệu áp suất chính xác và thời gian thực cho mục đích giám sát và kiểm soát.
Các thông số hiệu suất của cảm biến truyền áp:
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,15kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Đặt hàng đầu của cảm biến truyền áp suất |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Khi đặt hàng với đầu màn hình LCD hoặc LED của bộ chuyển đổi, công suất của bộ truyền không nên dưới 20 VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy..
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su fluorine là -20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C, vòng niêm phong loại EPDM O nên được chọn.
6. Độ dài cáp mặc định là 1,5m và có ba loại vật liệu để lựa chọn. Nếu không có hướng dẫn đặc biệt, không cáp hoặc vật liệu cáp polyethylene có thể được sử dụng.Nếu bạn cần một vật liệu cáp khác, xin vui lòng xác định nó trong mẫu đơn đặt hàng.
7Trong trường hợp rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh và các yêu cầu đặc biệt khác, vui lòng thông báo cho công ty của chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A:Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất tới 20.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi hoàn toàn có khả năng đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 3-5 ngày làm việc cho các mô hình tiêu chuẩn.
