Bộ cảm biến truyền áp suất công nghiệp silicon piezoresistive với đầu ra I2C
Product Details
| mô hình: | BP9325 | loại lõi: | Bộ cảm biến áp suất silicon piezoresistive |
|---|---|---|---|
| Khả năng tương thích với phương tiện truyền thông: | Không khí, dầu hoặc chất lỏng tương thích khác | Nhiệt độ bồi thường: | 0~70°C |
| Thương hiệu: | Bộ cảm biến HT | loại áp suất: | Máy đo, tuyệt đối, bịt kín |
| Vật liệu nhà ở: | Thép không gỉ 304 hoặc 316L | Đầu ra tín hiệu: | I2C 4-20mA |
| Xếp hạng IP: | IP65 | Liên kết: | G1/4 1/4NPT HOẶC OEM |
| Làm nổi bật |
Bộ cảm biến truyền áp suất silicon piezoresistive,Bộ cảm biến truyền áp suất I2C,Bộ cảm biến truyền áp suất công nghiệp |
||
Product Description

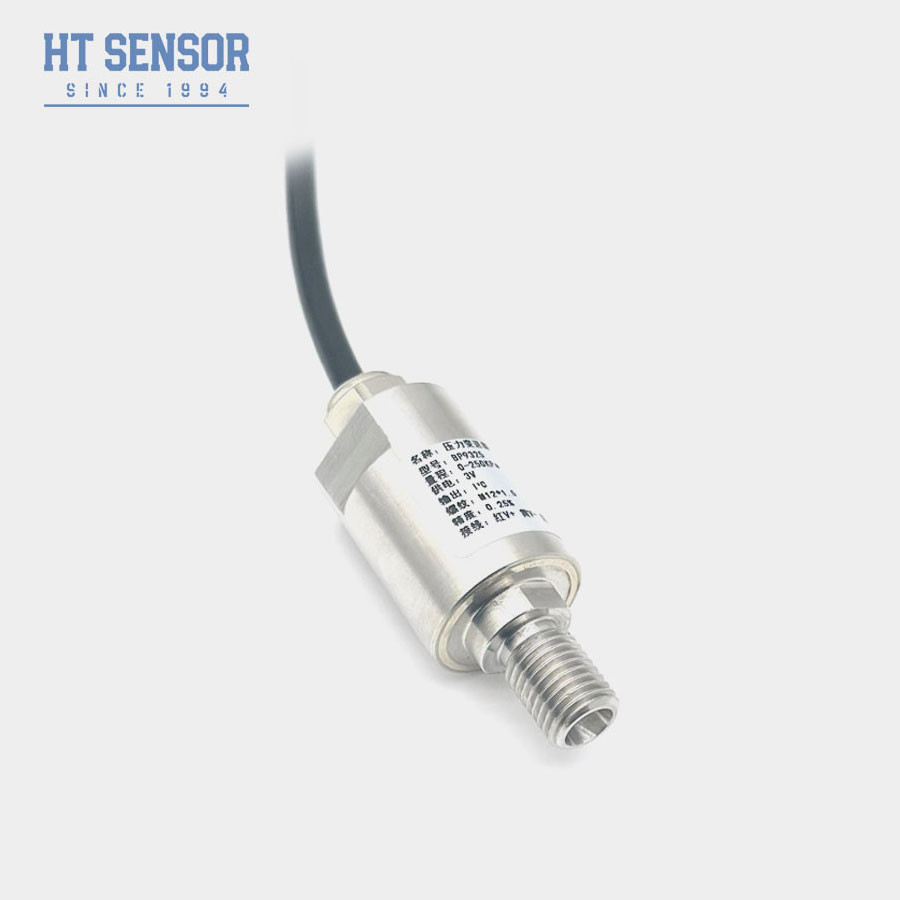

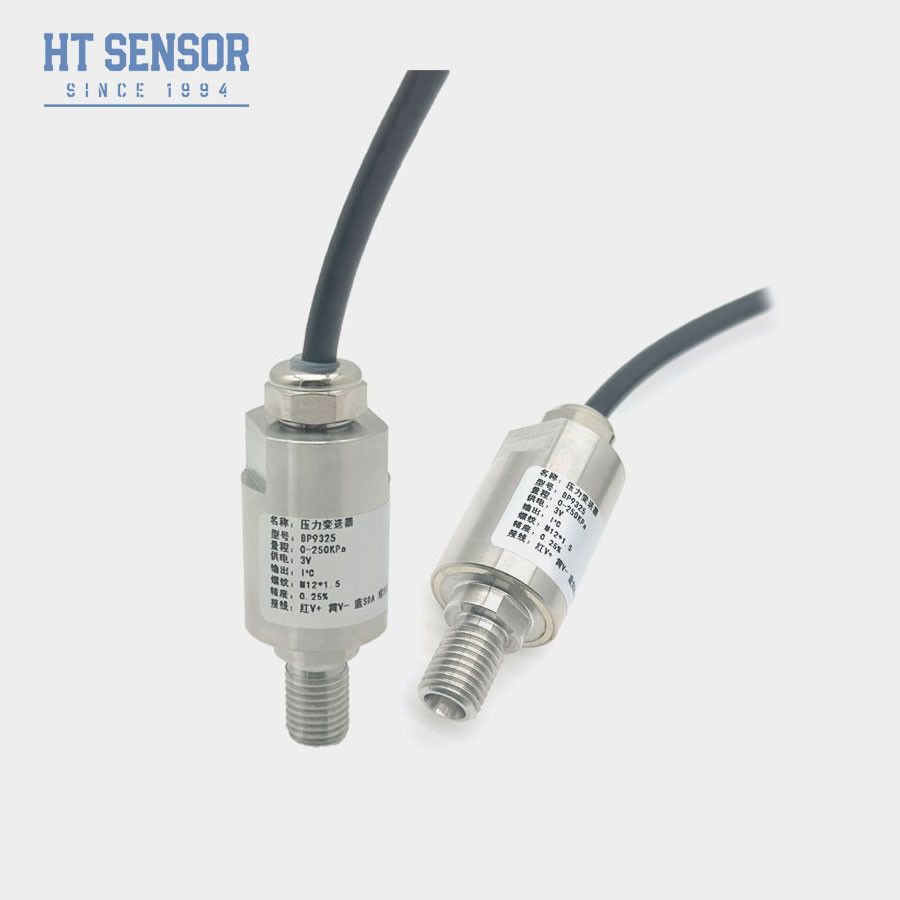

Bộ cảm biến truyền áp suất công nghiệp silicon piezoresistive với đầu ra I2C
BP9325-I2C Silicon Piezoresistive Pressure Sensor
Sản phẩm giới thiệu cảm biến áp suất công nghiệp
Bộ cảm biến áp suất BP9325-I2C sử dụng lõi kín dầu màng cách ly silicon piezoresistive HT của chúng tôi làm yếu tố đo.Vòng mạch xử lý tín hiệu của cảm biến được tích hợp trong thép không gỉ, chuyển đổi tín hiệu cảm biến thành đầu ra I2C tiêu chuẩn. Sản phẩm đã trải qua kiểm tra kỹ lưỡng và sàng lọc lão hóa các thành phần, bán sản phẩm và sản phẩm cuối cùng,đảm bảo hiệu suất ổn định và đáng tin cậy.
Đặc điểm sản phẩm của cảm biến truyền áp công nghiệp
- Tiết kiệm và nhỏ gọn
- Các ADC kép 24 bit để thu thập áp suất và nhiệt độ
- Giao thức truyền thông I2C tiêu chuẩn
- Tất cả thép không gỉ 316L vật liệu
Các ứng dụng và ngành công nghiệp của cảm biến truyền áp suất công nghiệp
- Đo áp suất được thiết kế cho môi trường không ăn mòn và sử dụng cấu trúc thép không gỉ 316L.
- Điều này làm cho cảm biến phù hợp với các ứng dụng quy trình công nghiệp như những người được tìm thấy trong các ngành công nghiệp dầu mỏ, hóa học và luyện kim.thiết kế mạnh mẽ làm cho nó phù hợp để sử dụng trong ngành công nghiệp đóng tàu và hàng không vũ trụ, cũng như hệ thống điều khiển thủy lực và khí nén.
| Các thông số hiệu suất của cảm biến truyền áp công nghiệp BP9325-I2C | |
| Phạm vi | - 100kPa...0 35kPa... 3.5MPa...... 100 MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối |
| Cung cấp điện | 3.0V ∙ 3.6V DC |
| Tín hiệu đầu ra | I2C kỹ thuật số (áp suất, nhiệt độ) |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25°C | ±0,25% (thường), ±0,5% (tối đa) |
| Khả năng lặp lại và Hysteresis | 0.02% F.S (thường), 0.05% F.S (tối đa) |
| Sự ổn định dài hạn | ± 0,1% F.S/năm (thường), ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ bằng không | ± 0,02% F.S/°C (≤ 100KPa), ± 0,01% F.S/°C (> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/°C (≤ 100KPa), ± 0,01% F.S/°C (> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | -20-70°C ((≤10MPa, tùy chỉnh) |
| Nhiệt độ hoạt động | -30°C~80°C |
| Nhiệt độ lưu trữ | -40°C~120°C |
| Dòng điện hoạt động liên tục | 3 mA DC |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 50MΩ @50V DC |
| Mức độ bảo vệ | IP65 |
| Vòng O | Nhựa cao su |
| Trọng lượng | ~0,4kg |
Giao thức thông tin
BP-I2C sử dụng giao thức bus I2C để giao tiếp với các thiết bị bên ngoài. Tất cả các giao tiếp dữ liệu bắt đầu từ MSB, với địa chỉ thiết bị I2C 7 bit mặc định là 0x78.BP-IIC hoạt động như một thiết bị nô lệ I2C, và thiết bị chính có thể giao tiếp với nó bằng cách sử dụng các định dạng lệnh sau:
Khi BP-I2C được đặt thành đầu ra kỹ thuật số (sử dụng lệnh I2C 0xAC), B[23:0] sẽ được đầu ra theo ba byte. Người dùng có thể dễ dàng chuyển đổi thành tỷ lệ phần trăm bằng công thức sau:
Khi sử dụng lệnh 0xAC I2C để đọc dữ liệu 5 byte được hiệu chỉnh, thông tin nhiệt độ được cung cấp bởi hai byte cuối cùng của dữ liệu 16 bit.Người dùng có thể dễ dàng chuyển đổi giá trị T sang nhiệt độ thực tế bằng công thức sau::
Lưu ý: mặc định của cầu là 10% ~ 90%, điểm không của cầu cảm biến tương ứng với 10%, điểm đầy đủ tương ứng với 90%.Nhiệt độ đầu ra đòi hỏi tùy chỉnh.
| Lưu ý chọn |
1Đảm bảo kích thước lõi phù hợp với lồng phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết.
2.Hãy lắp đặt theo chiều dọc và nhấn đều để ngăn chặn tắc nghẽn hoặc làm hỏng bảng bồi thường.
3. Các phương tiện đo phải tương thích với vật liệu lồng thân âm thanh (316L). Nếu không, hãy chỉ ra các yêu cầu đặc biệt khi đặt hàng.
4. Đừng nhấn vào mảng cảm biến bằng vật sắc để tránh biến dạng hoặc lỗ hổng gây tổn thương lõi.
5Giữ ống thông gió của lõi đo mở cho khí quyển.
6Nếu có những thay đổi về các dây pin, hãy tham khảo nhãn gắn trên lõi.
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Máy truyền cảm biến áp suất của chúng tôi được đặc trưng bởi độ chính xác cao, độ bền và hiệu suất tuyệt vời, với tùy chỉnh tùy chỉnh.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể thông qua các dịch vụ OEM và ODM của chúng tôi.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có khả năng sản xuất tới 30.000 bộ truyền cảm biến áp suất mỗi tháng, đảm bảo rằng chúng tôi có thể thực hiện các đơn đặt hàng quy mô lớn.nó là khuyến khích để liên hệ với đội ngũ bán hàng của chúng tôi trước để sản xuất trơn tru và giao hàng lịch trình.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: Các mô hình tiêu chuẩn thường có thời gian giao hàng 5 ~ 8 ngày làm việc, trong khi các sản phẩm tùy chỉnh có thể khác nhau.
5. Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Chúng tôi cung cấp giá cả cạnh tranh với giảm giá có sẵn cho các đơn đặt hàng hàng loạt hoặc quan hệ đối tác dài hạn.
6. Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Sản phẩm của chúng tôi đi kèm với bảo hành 24 tháng từ ngày xuất hàng, và dịch vụ sau bán hàng của chúng tôi đảm bảo phản hồi nhanh chóng trong vòng 24 giờ cùng với hỗ trợ hướng dẫn từ xa thông qua mạng PC.
