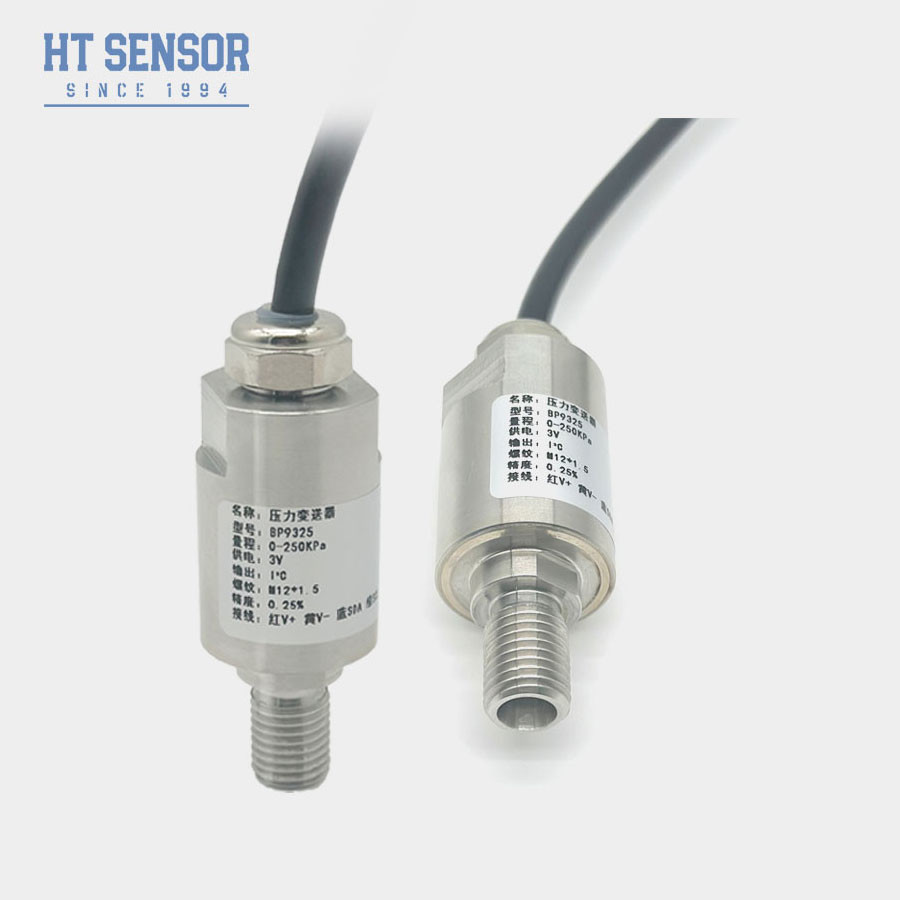

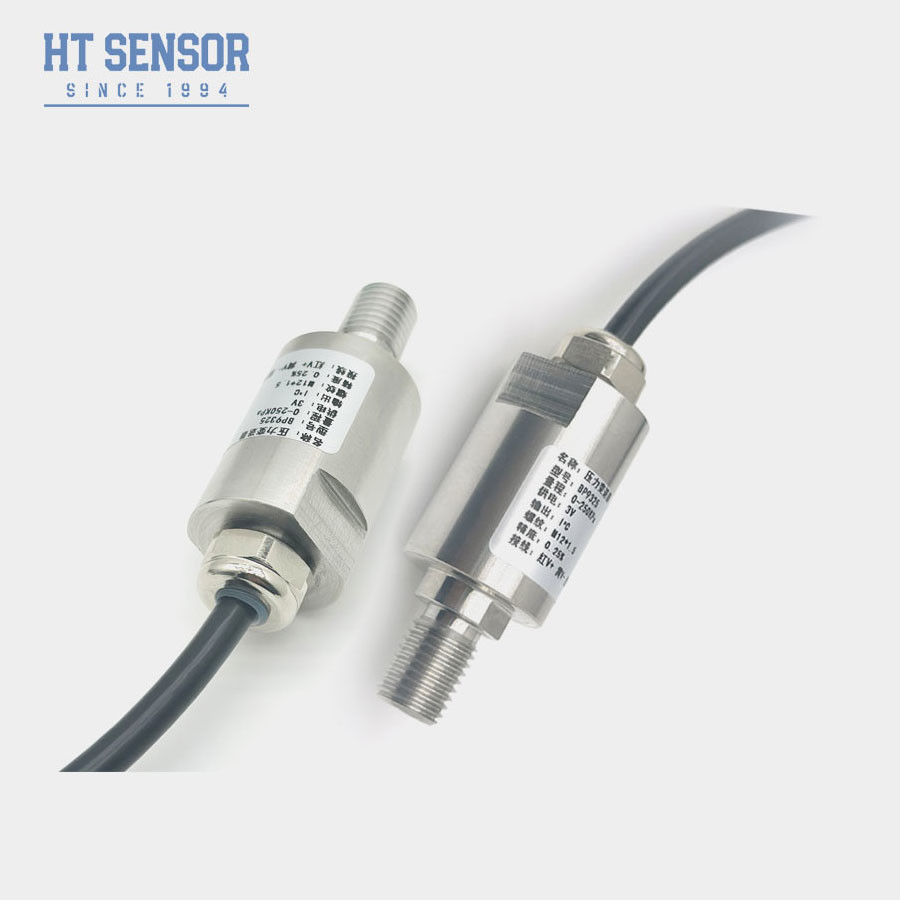

BP9325 đo tín hiệu I2C cảm biến áp suất công nghiệp 304 cảm biến thép không gỉ
Product Details
| mô hình: | BP9325 | loại lõi: | Bộ cảm biến áp suất silicon piezoresistive |
|---|---|---|---|
| Khả năng tương thích với phương tiện truyền thông: | Không khí, nước và dầu | Nhiệt độ bồi thường: | 0~70°C |
| Thương hiệu: | Bộ cảm biến HT | loại áp suất: | Máy đo, áp suất tuyệt đối, áp suất kín |
| Vật liệu nhà ở: | Thép không gỉ | Đầu ra tín hiệu: | I2C |
| Xếp hạng IP: | IP65 | Liên kết: | G1/4 hoặc OEM |
| Làm nổi bật |
Bộ cảm biến áp suất công nghiệp BP9325,Đo tín hiệu I2C cảm biến áp suất công nghiệp,304 thép không gỉ cảm biến áp suất công nghiệp |
||
Product Description
Bộ cảm biến áp suất công nghiệp BP9325-I2C với tùy chọn đo và áp suất tuyệt đối
I2C đầu ra cho cảm biến áp suất công nghiệp BP9325 Silicon
BP9325-I2C Silicon Piezoresistive Pressure Sensor
Sản phẩm giới thiệu cảm biến áp suất công nghiệp
Bộ cảm biến áp suất BP9325-I2C sử dụng lõi chứa dầu màng cách ly silicon piezoresistive HT tự phát triển của chúng tôi làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu được đặt bên trong nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra IIC tiêu chuẩn. Sản phẩm đã trải qua các thử nghiệm nghiêm ngặt và sàng lọc lão hóa cho các thành phần, bán sản phẩm và sản phẩm hoàn thành,đảm bảo hiệu suất ổn định và đáng tin cậy.
Đặc điểm sản phẩm của cảm biến áp suất công nghiệp
- Tiết kiệm và nhỏ gọn
- Các ADC kép 24 bit để thu thập áp suất và nhiệt độ
- Giao thức truyền thông I2C tiêu chuẩn
- Tất cả thép không gỉ 316L vật liệu
Các ứng dụng và ngành công nghiệp của cảm biến áp suất công nghiệp
- đo áp suất cho môi trường không ăn mòn đến thép không gỉ 316L
- Các công trình công nghiệp như dầu mỏ, hóa chất, luyện kim, vv
- Công nghiệp đóng tàu và hàng không vũ trụ
- Hệ thống điều khiển thủy lực và khí nén
- Internet of Things (IoT)
| Các thông số hiệu suất của bộ cảm biến áp suất công nghiệp BP9325-I2C | |
| Phạm vi | - 100kPa...0 35kPa... 3.5MPa...... 100 MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối |
| Cung cấp điện | 3.0V ∙ 3.6V DC |
| Tín hiệu đầu ra | I2C kỹ thuật số (áp suất, nhiệt độ) |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25°C | ±0,25% (thường), ±0,5% (tối đa) |
| Khả năng lặp lại và Hysteresis | 0.02% F.S (thường), 0.05% F.S (tối đa) |
| Sự ổn định dài hạn | ± 0,1% F.S/năm (thường), ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ bằng không | ± 0,02% F.S/°C (≤ 100KPa), ± 0,01% F.S/°C (> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/°C (≤ 100KPa), ± 0,01% F.S/°C (> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | -20-70°C ((≤10MPa, tùy chỉnh) |
| Nhiệt độ hoạt động | -30°C~80°C |
| Nhiệt độ lưu trữ | -40°C~120°C |
| Dòng điện hoạt động liên tục | 3 mA DC |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 50MΩ @50V DC |
| Mức độ bảo vệ | IP65 |
| Vòng O | Nhựa cao su |
| Trọng lượng | ~0,4kg |
Giao thức thông tin
BP-I2C sử dụng giao thức bus I2C để giao tiếp với các thiết bị bên ngoài. Tất cả các giao tiếp dữ liệu bắt đầu từ MSB, với địa chỉ thiết bị I2C 7 bit mặc định là 0x78.BP-IIC hoạt động như một thiết bị nô lệ I2C, và thiết bị chính có thể giao tiếp với nó bằng cách sử dụng các định dạng lệnh sau:
Khi BP-I2C được đặt thành đầu ra kỹ thuật số (sử dụng lệnh I2C 0xAC), B[23:0] sẽ được đầu ra theo ba byte. Người dùng có thể dễ dàng chuyển đổi thành tỷ lệ phần trăm bằng công thức sau:
Khi sử dụng lệnh 0xAC I2C để đọc dữ liệu 5 byte được hiệu chỉnh, thông tin nhiệt độ được cung cấp bởi hai byte cuối cùng của dữ liệu 16 bit.Người dùng có thể dễ dàng chuyển đổi giá trị T sang nhiệt độ thực tế bằng công thức sau::
Lưu ý: mặc định của cầu là 10% ~ 90%, điểm không của cầu cảm biến tương ứng với 10%, điểm đầy đủ tương ứng với 90%.Nhiệt độ đầu ra đòi hỏi tùy chỉnh.
| Lưu ý chọn |
1Đảm bảo kích thước lõi phù hợp với lồng phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết.
2.Hãy lắp đặt theo chiều dọc và nhấn đều để ngăn chặn tắc nghẽn hoặc làm hỏng bảng bồi thường.
3. Các phương tiện đo phải tương thích với vật liệu lồng thân âm thanh (316L). Nếu không, hãy chỉ ra các yêu cầu đặc biệt khi đặt hàng.
4. Đừng nhấn vào mảng cảm biến bằng vật sắc để tránh biến dạng hoặc lỗ hổng gây tổn thương lõi.
5Giữ ống thông gió của lõi đo mở cho khí quyển.
6Nếu có những thay đổi về các dây pin, hãy tham khảo nhãn gắn trên lõi.
