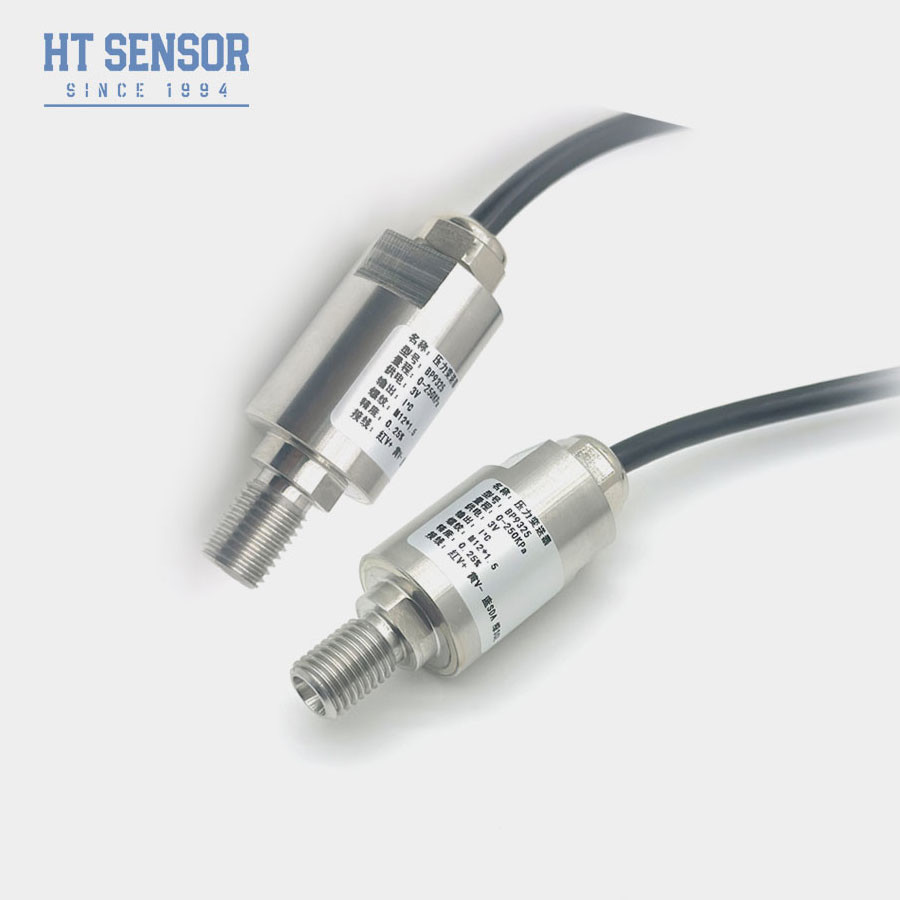

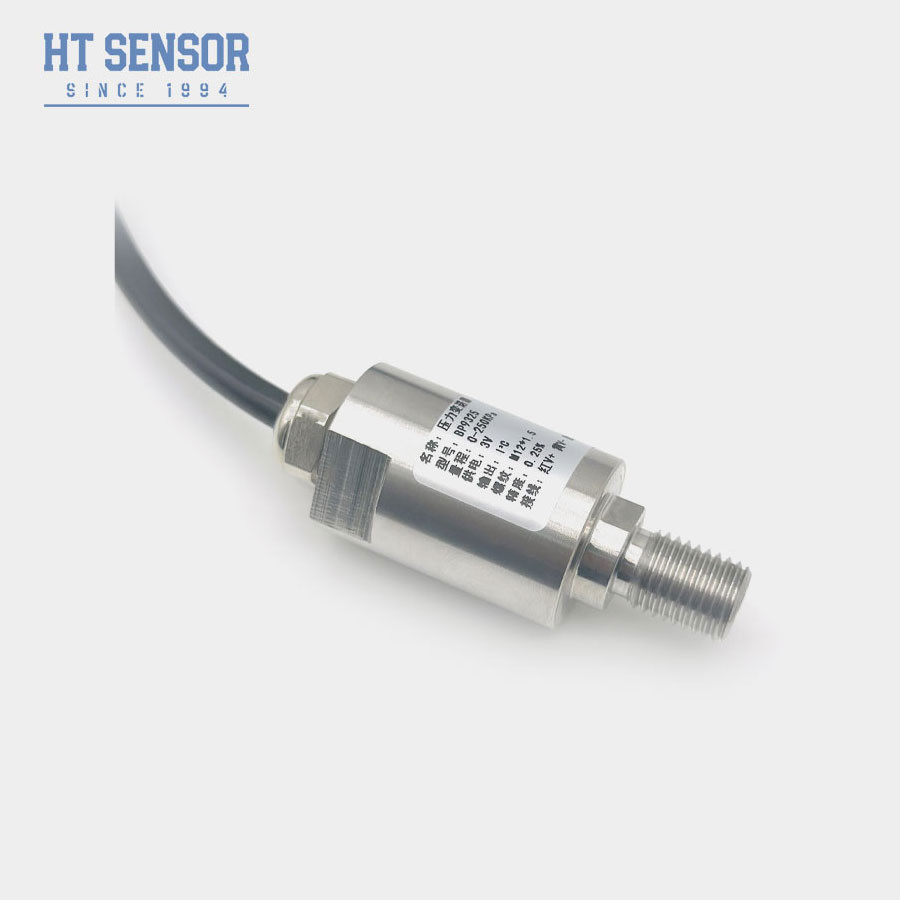

BP9325 Silicon Industrial Pressure Sensor I2C Output cho các ứng dụng khác nhau

BP9325 Cảm biến áp suất công nghiệp silicon I2C đầu ra cho các ứng dụng khác nhau

giới thiệu cảm biến áp suất công nghiệp silicon:

HT19F-I2C cảm biến áp suất sử dụng HT loạt silicon piezoresistive lõi dầu phát triển bởi công ty của chúng tôi như là các yếu tố đo tín hiệu,và mạch xử lý tín hiệu nằm trong vỏ thép không gỉ. Chuyển đổi tín hiệu cảm biến thành tín hiệu IIC đầu ra tiêu chuẩn. Sau khi kiểm tra nghiêm ngặt và sàng lọc lão hóa, sản phẩm có hiệu suất ổn định và đáng tin cậy.

Tính năng sản phẩmcủa cảm biến áp suất công nghiệp:

• • Tiền tiết kiệm và kích thước nhỏ
• • Phạm vi -100kPa... 0 ~ 35kPa... 3,5 MPa... 100 MPa
• • Loại áp suất đo, loại áp suất tuyệt đối
• • ADC kép 24 bit để thu thập áp suất và nhiệt độ, tương ứng
• • Tiêu chuẩn giao tiếp I2C
• • Tất cả thép không gỉ 316L vật liệu

Ứng dụngcủa cảm biến áp suất công nghiệp silicon:

• Kiểm soát quy trình công nghiệp.
• đo nồng độ chất lỏng.
• Thiết bị đo áp suất thông minh.
• Đo áp suất khí và chất lỏng.
• Thiết bị y tế.
• Internet of Things.

Điều kiện cơ bảncủa cảm biến áp suất công nghiệp silicon:

• Nguồn cung cấp điện: 3,0-3,6VDC
• Điểm đầu ra: I2C (Áp suất, Nhiệt độ)

Giao thức liên lạc

BP9325 sử dụng giao thức bus I2C để giao tiếp với thế giới bên ngoài. Tất cả các giao tiếp dữ liệu bắt đầu tại MSB và địa chỉ thiết bị I2C 7 bit mặc định là 0x78.và thiết bị chính có thể giao tiếp với nó bằng cách sử dụng các lệnh trong các định dạng sau:.

Khi HT19F-I2C được đặt thành đầu ra kỹ thuật số (sử dụng lệnh I2C 0xAC), B[23:0] sẽ được chia thành ba

Mỗi byte được xuất ra riêng biệt, và người dùng có thể dễ dàng chuyển đổi nó thành tỷ lệ phần trăm bằng công thức sau:

Khi sử dụng lệnh I2C của 0xAC để đọc 5 byte dữ liệu hiệu chuẩn, thông tin nhiệt độ được tạo thành từ hai bit cuối cùng Mười sáu bit dữ liệu được cung cấp,và người dùng có thể dễ dàng chuyển đổi T-giá trị thành nhiệt độ thực tế bằng cách sử dụng công thức sau đây.

Lưu ý: Cầu mặc định là 10% ~ 90%, điểm không của cầu cảm biến tương ứng với 10%, và điểm đầy đủ là chính xác Giá trị là 90%.Nhiệt độ đầu ra cần phải được tùy chỉnh.

1. Chú ý đến sự phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được

Độ kín không khí cần thiết

2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.

3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.

4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.

5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.

6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
